2 3
DE
Bedienungsanleitung G85 Serie
VIEWEG
Inhaltsverzeichnis
1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Die G85 Serie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.2 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1 Allgemeines zur Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2 Gefahren für den Bediener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.3 Sicherheitshinweise zur Pneumatik . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen . . . . . . . . . . . . . . . . . 6
3 Über Ihre Dosierpistole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6 Wartung und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.1 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.2 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
8 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9 Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3
DE
Bedienungsanleitung G85 Serie
VIEWEG
1 Allgemeines
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für diese Dosierpistole entschieden haben.
Um ein einwandfreies Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungs-
anleitung sorgfältig durch und bewahren Sie sie auf, um auch zukünftig nachschlagen
zu können.
Falls Sie weitere Informationen benötigen oder wenn Fragen auftreten sollten, die in
dieser Bedienungsanleitung für Sie nicht ausführlich genug behandelt werden, dann
wenden Sie sich bitte direkt an uns.
1.1 Die G85 Serie
Die pneumatischen Dosierpistolen der Serie G85 dienen zum Dosieren von Materialien
mit mittlerer bis hoher Viskosität aus SEMCO® Kartuschen.
Die Pistolen unterscheiden sich in Ihrer Ausführung durch die Größe der mitgelieferten
Kartuschenhülsen. Diese sind passend für 75, 180, 240 und 360 ml Kartuschen.
Das Dosiermaterial wird mitsamt seiner Kartusche in die Kartuschenhülse eingesetzt
und durch Betätigen des Handhebels mittels Druckluft aufgebracht.
1.2 Bestimmungsgemäße Verwendung
Das Gerät ist für den gewerblichen Gebrauch konzipiert und konstruiert. Es dient nur
zum Dosieren von üssigen Materialen wie Klebsto, Paste, Fett, Öl, Silikon und ähnli-
chen. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Wird dieses Gerät für
andere Zwecke eingesetzt, kann es zu Personen- oder Sachschäden kommen.
Der Hersteller übernimmt keine Haftung für Folgen aus nicht bestimmungsgemäßer
Verwendung.
Zu nicht bestimmungsgemäßer Verwendung zählen:
• Änderungen am Gerät, die nicht ausdrücklich in der Bedienungsanleitung
empfohlen werden
• Einsatz nicht kompatibler, oder beschädigter Ersatzteile
• Verwendung von nicht zugelassenem Zubehör oder Hilfsgeräten
4 5
DE
Bedienungsanleitung G85 Serie
VIEWEG
Ihre VIEWEG GmbH

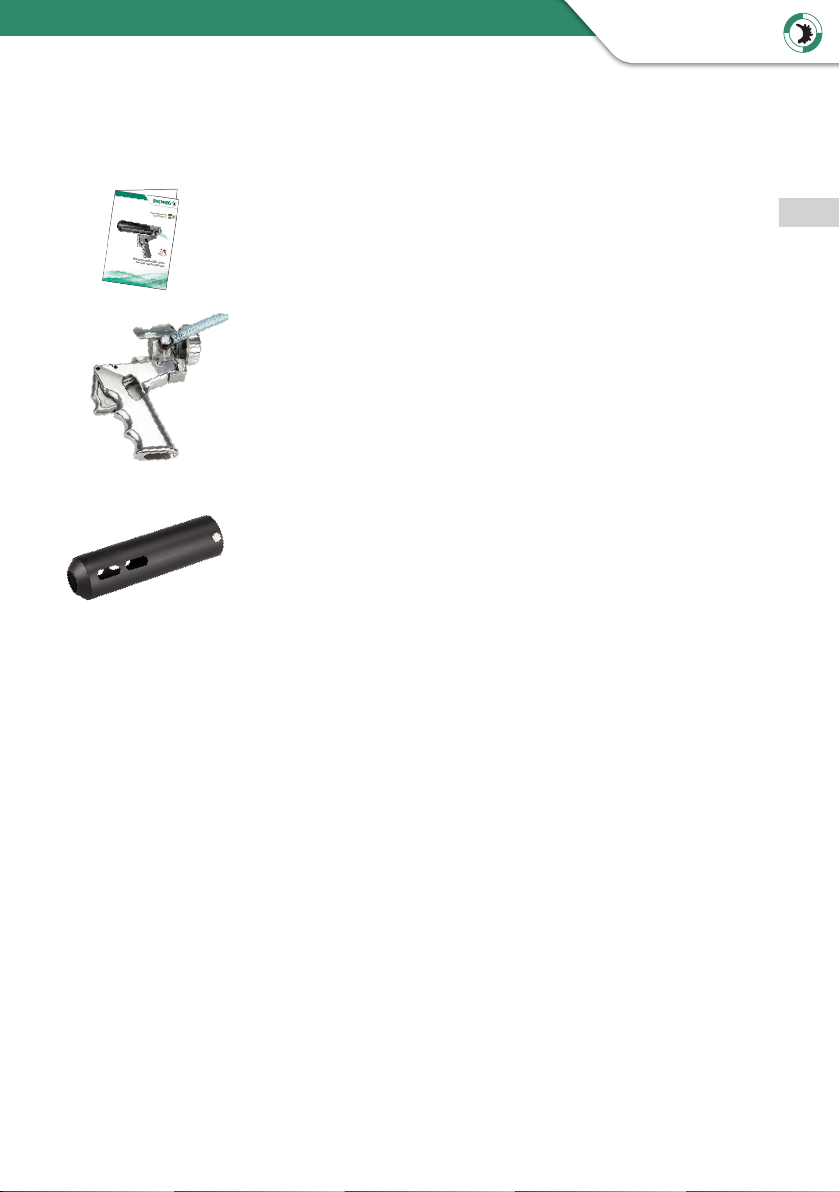

1.3 Lieferumfang
Im Lieferumfang sind folgende Teile enthalten:
Bedienungsanleitung
Pistolengri mit Druckluftschlauch
Kartuschenhülse aus Metall
(unterschiedliche Größen je nach Modell,
hier abgebildet ist die Hülse für 180 ml Kartusche)2
5
DE
Bedienungsanleitung G85 Serie
VIEWEG
2 Sicherheitshinweise
Wird dieses Gerät für andere Zwecke eingesetzt, als in
dieser Bedienungsanleitung beschrieben, kann es zu
Personen- oder Sachschäden kommen.
Setzen Sie das Gerät nur gemäß der Anleitung ein.
WARNUNG
2.2 Gefahren für den Bediener
Vor Gebrauch die Bedienungsanleitung sorgfältig lesen.
Tragen Sie während des Betriebs immer die geeignete
Schutzkleidung, insbesondere einen Augenschutz (PSA).
Rauchen oder oenes Feuer sind bei der Dosierung
brennbarer Medien untersagt.
Dieses Gerät ist nur für den Gebrauch in geschlossenen
Räumen vorgesehen.
2.3 Sicherheitshinweise zur Pneumatik
Der maximale Betriebsdruck beträgt 6 bar.
Trennen Sie die Dosierpistole vor dem Önen von der
Druckluftzufuhr.
Zielen Sie mit der Dosierpistole nicht auf andere
Personen, während das Werkzeug in Betrieb ist.
Betreiben Sie das Gerät ausschließlich mit den maximal
zugelassenen Nennleistungen / Einstellungen.
2.4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen
VORSICHT
Einzelheiten hinsichtlich der ordnungsgemäßen Hand-
habung und Sicherheitsvorkehrungen nden Sie im
Sicherheitsdatenblatt des verwendeten Dosiermaterials.
WICHTIG
VORSICHT
2.1 Allgemeines zur Sicherheit
6 7
DE
Bedienungsanleitung G85 Serie
VIEWEG

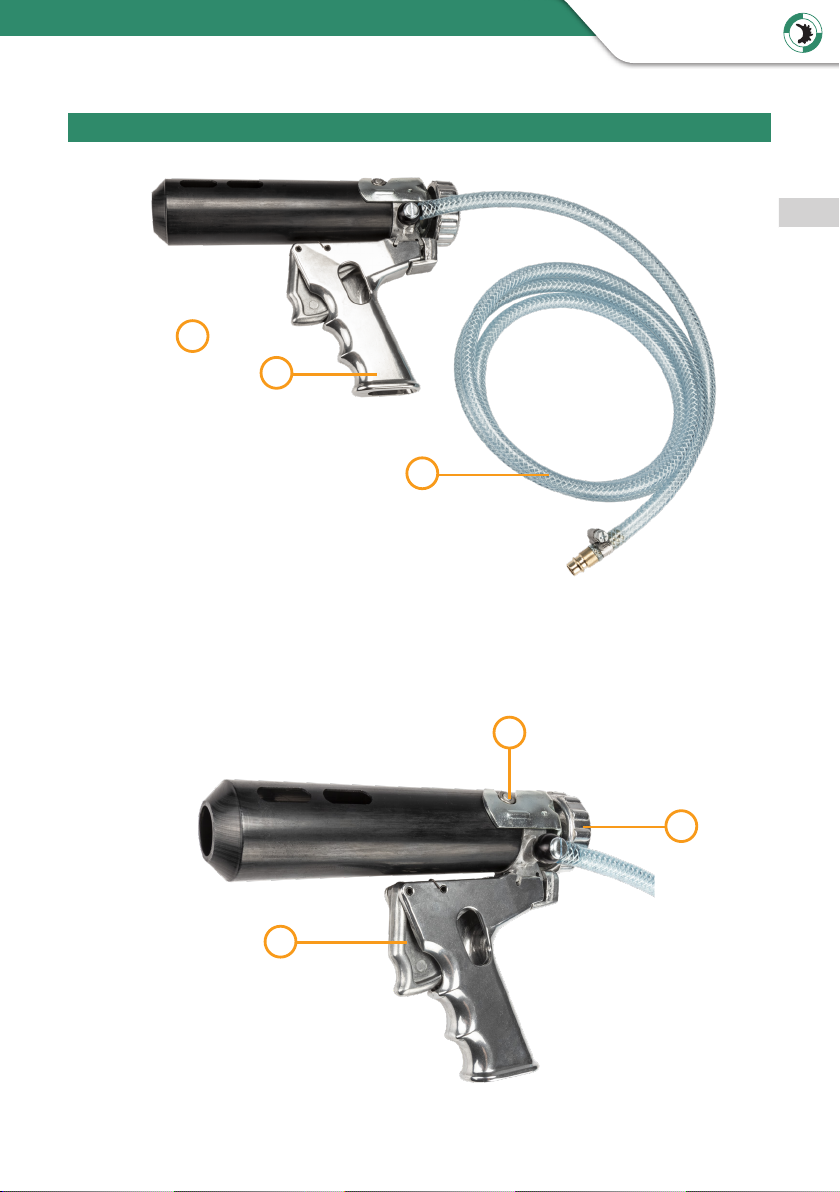

3 Über Ihre Dosierpistole
1 Kartuschenhülse
2 Pistolengri
3 Druckluftschlauch
6
1
2
4
5
3
4 Bajonettverschluss
5 Handrad
6 Handhebel
7
DE
Bedienungsanleitung G85 Serie
VIEWEG
4 Inbetriebnahme
Lösen Sie die Verriegelung des Bajonettanschlusses durch Drehen
des Handrads gegen den Uhrzeigersinn.
Öffenen Sie den Bajonettverschluss und nehmen Sie die
Kartuschenhülse ab.
Schieben Sie die Kartusche mit Ihrem Dosiermaterial in die
Katruschenhülse.
Verschließen Sie den Bajonettverschluss und verriegeln Sie die
Kartuschenhülse durch Drehen des Handrades im Uhrzeigersinn.
Schließen Sie den Druckluftschlauch an Ihre Druckluftversorgung
an.
Verwenden Sie einen Druckminderer.
Betreiben Sie die Dosierpistole mit maximal 6 bar.
VORSICHT
8 9
DE
Bedienungsanleitung G85 Serie
VIEWEG
5 Bedienung
Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)
sind diese an den dafür eingerichteten Sammelstellen abzugeben um
einer Wiederverwendung zugeführt zu werden.
6 Wartung und Reinigung
6.1 Wartung
Schmieren Sie gelegentlich das Gelenk des Handhebels.
6.2 Reinigung
Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch.
Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmen
Wasser angefeuchtet werden.
Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel.
7 Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden.
Das Betätigen des Handhebels startet den Dosiervorgang.
Der Dosiervorgang wird gestoppt, wenn Sie den Handhebel
loslassen.
8 Technische Daten
Gewicht (g) 570
Eingangsdruck (bar) max. 6
Betriebsart manuell
Schlauchlänge (m) ca. 2
9
DE
Bedienungsanleitung G85 Serie
VIEWEG
CE Konformitätserklärung
• EG-Richtlinie 2006/42/EG über Maschinen
Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen
der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein-
schlägigen Bestimmungen entspricht.
Produkt: pneumatische Dosierpistole
Typ: G85 Serie
Hersteller: VIEWEG Dosier- und Mischtechnik
Gewerbepark 13
85402 Kranzberg
Tel.: +49 8166 6784 -0
Fax: +49 8166 6784 -20
Folgende harmonisierte europäische Normen wurden angewandt:
• 2014/68/EU Druckgeräte
• DIN EN ISO 12100 Sicherheit von Maschinen
Till Vieweg, Geschäftsführer Kranzberg, Juli 2021
9 Konformitätserklärung
1110 11
