ViewSonic N3700w Manuale utente

ViewSonic®

ViewSonic®VS11408-1G

User Guide

N3700w

LCD TV

型号：

录

品认证信息.................................................................................1

重要安全说明.................................................................................2

版权信息 .......................................................................................3

品注册 .......................................................................................3

天线安装说明.................................................................................4

清洁液晶电视.................................................................................4

即将开始

配备 ...............................................................................................5

液晶电视前视介绍 .........................................................................6

主机背板信源接口介绍 ..................................................................7

安装

将电视放在稳固的平面上 11

电源连接 .......................................................................................11

使用遥控器说明 ............................................................................12

遥控器电池安装 ............................................................................13

菜单功能介绍

使用菜单 ........................................................................................14

电视/视频信源下的菜单画面调整...................................................14

VGA/DVI 信源下的菜单画面调整...................................................18

附录

提示...............................................................................................21

品规格 .......................................................................................22

故障诊断........................................................................................23

词汇表 ...........................................................................................24

客户服务支援…………......................................................................24

有限担保........................................................................................25

非常感谢阁下选择 ViewSonic 液晶电视。

我们建议您在安装和打开电视前先花几分钟时间仔细阅读一下本手册的内容。并请

妥善保存本手册以备将来参考。

注：由于本品在不断改进中，如有更改，恕不另行通知

ViewSonic 1N3700w

产品认证信息

ViewSonic 2N3700w

重要安全说明

1. 在使用此产品前请仔细阅读此说明书。

2. 请将此说明书妥善保管。

3. 请遵守所有警告。

4. 请遵守所有说明。

5. 不要让此产品靠近有水的地方。警告：为了避免火灾或电击的危险，请不要将此

产品暴露在雨中或潮湿的环境中。

6. 请使用柔软的干布清洁此产品。如果需要进一步清洁，请参见此说明书中的“清

洁液晶电视”获取详细信息。

7. 不要挡住通风孔。按照制造商的说明安装此产品。

8. 不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备（包括放大

器）附近安装此产品。

9. 不要破坏极性或接地类型插头的安全性。极性插头具有两个金属片，一个略微宽

一些。接地类型的插头具有两个金属片，第三个是接地管脚。提供的宽金属片或

第三个管脚具有安全目的。如果提供的插头不能插入到您的插座，请咨询电气技

术员更换废弃的插座。

10. 保护好电源线，不要挤压电源线，尤其是电源插头以及电源线与产品的连接部

位。确保电源插座位于产品附近，这样使用更加方便。

11. 只使用制造商指定的附件。

12. 只使用制造商指定或随此设备一同销售的推车、支座、三角架、支架或

桌子。当使用推车时，在移动推车/设备组件时务必小心，以免推车翻到

导致伤害。

13. 如果此产品长期不用，请拔下其电源插头。

14. 如需维修，请联系专业维修人员。当此产品由于某些原因而损坏时需要进行维

修，例如：电源线或插头损坏、液体溅入产品内部、产品曾暴露在雨中、产品无

法正常工作或者跌落到地上。

15. 本产品仅供娱乐用途使用，视觉显示作业不包含在内。

以下信息仅适用于欧盟（EU）成员国：

右侧所示的符号符合《处理废弃电子产品 (WEEE) 指令 2002/96/EC》之规定。

凡标有此符号的产品不得作为城市废品加以处理，而必须按照当地有关法律利用

贵国或贵地区的废品回收及收集系统而加以处理。

ViewSonic 3N3700w

版权信息

ViewSonic、三鸟徽标、OnView、ViewMatch和ViewMeter是ViewSonic Corporation

的注册商标。

免责声明：ViewSonic Corporation将不对此文档中出现的技术、编辑错误或疏忽负

责；也不对因提供本材料、或因操作或使用此产品而引发或间接导致的损失负责。

鉴于产品的不断改进，ViewSonic Corporation保留变更产品规格的权利，若有更改，

恕不另行通知。此文档中的内容如有所变更，恕不另行通知。

未经ViewSonic Corporation事前书面授权，本文档不得以任何目的、以任何方式进行

拷贝、复制或传播。

产品注册

为了能满足您日后的需要，并且使您能接收最新发布的所有附加产品的信息，请通过

互联网注册您的产品，网址为：www.viewsonic.com

产品寿命结束后的处理方法

ViewSonic 非常关心对环境的保护。请在产品使用寿命结束时对其进行正确处理。您

当地的废品处理公司会提供正确处理的信息。

本产品中的灯管中含有汞。请严格按照当地法律正确处理。

用户记录

产品名：N3700w

ViewSonic LCD TV

型号：VS11408-1G

文件号：N3700w-1G_UG_SCH Rev. 1A 08-02-06

序列号： ____________________________________

购买日期：___________________________________

ViewSonic 4N3700w

天线安装说明

1. 室外天线接地

如果有室外天线或有线电视系统连接到此产品，请确保天线或有线电视系统完好接地，这样可以

给此产品提供相应的保护，防止浪涌电压和积累静电将此产品损坏。美国国家电工标准810条款，

ANSI/NFPA No.70，在有关天线竿和支持结构的正确接地、到天线放电装置的引线接地、到接地电

极的连接以及对接地电极的要求方面提供了详细信息。

2. 雷电

为了在出现雷电时对此产品提供更好的保护，或者当此产品长期无人使用时，请将此产品电源线从

电源插座中拔出，并且断开天线和有线电视系统。这样会防止雷电或电源线浪涌电压对产品造成损

害。在强雷电过程中请不要断开天线或电源线，否则有可能在您抓住电缆时击中您给您带来严重伤

害。此时请关闭您的液晶电视，等待天气好转。

3. 电线

室外天线系统请不要靠近电线或其他电灯或电路，也不要放在可能跌落到电线或电路的地方。当安

装室外天线系统时，务必要非常小心，千万不要触及此类电线或电路，否则会造成致命伤害。

清洁液晶电视

• 确保液晶电视已关闭。

• 不要将任何液体直接喷射或泼到显示器屏幕或机壳上。

清洁屏幕：

1. 使用一块干净、柔软、不起毛的布擦拭屏幕。这样就可以去除灰尘和其他微粒。

2. 如果还不干净，请将少量不含氨、不含酒精的玻璃清洁剂倒在干净、柔软、不起毛的布上，然后擦

拭屏幕。

清洁外壳：

1. 使用柔软的干布。

2. 如果还不干净，将少量不含氨、不含酒精的温和非磨蚀清洁剂倒在干净、柔软、不起毛的布上，然

后擦拭表面。

免责声明

ViewSonic® 建议不要使用含氨或含酒精的清洁剂来擦拭液晶电视屏幕或外壳。已经发现一些化学清洁

剂会损坏液晶电视的屏幕和/或外壳。ViewSonic 对因使用含氨或含酒精的清洁剂而导致的损失不承担

任何责任。

天线

天线放电装置

接地导体

电源维修接地电极系统

接地夹

电子维修装置

接地夹

即将开始

配备

准备

1. 组装

从纸箱中取出电视以及底座,利用附件盒中的3颗螺丝将它们组装起来.具体如下

图所示:

底座螺丝

摇控器

音频线

信号线

电源线

AV 线

快速安裝指南

说明书

将底座放在稳固的平面上

注意:锁附螺丝时应该先锁附中

间的螺丝,以避免螺丝孔位错位

ViewSonic 5N3700w

液晶电视前视介绍

: 按此键可以打开或使电视进入待机状态, 位于电视最上方。

如果电视处在待机状态，则前面的指示灯会亮起琥珀色。

菜单 :按此键可以进入或退出OSD 菜单。

节 (∧∨ ) : 在屏幕出现 OSD 菜单时，按此两键可以选择所要执行项目,在屏幕

无OSD 菜单时，且为TV 模式时频道变换。

音量(＜＞) : 在屏幕出现 OSD 菜单时，按此两键可以确认所选择项目，在屏幕

无OSD 菜单时，为音量调整。

信源(SOURCE) : 按此键可以显示当前可选的信源。

ViewSonic 6N3700w

主机背板信源接口介绍：

有多种信源设备可以连接到您的电视，下面的图显示了如何进行连接。

将液晶电视屏幕面下放在桌子上，这样比较容易连接外部设备。请采取预防措施，

避免损屏幕。

(1)电源插孔

(2)硬开关

(3)(7)音视频输出:本机可以对当前电视信号或AV 信号通过视频输出和音频输出端口

输出到其它设备中。

友情提示:当前播放的信源为HDTV 的480i、576i 讯号时AV 输出有影像无彩色。

当前播放的信源为HDTV 的480p、576p、720p、1080i 讯号及HDMI; VGA、

DVI 信源时无影像输出。

(4)重低音输出: 本机设有重低音信号输出功能，将重低音信号输出给重低音。

(5)(6)AV1 输入

音频输入(6)：把音频信号源(计算器、DVD、激光影碟机、录像机或摄像机等)连

接至音频输入端口。

视频输入(5)：把视频信号源(计算器、DVD、激光影碟机、录像机或摄像机等)连

接至视频 AV1 输入接口。

(8)分量信号Cr(Pr)、Cb(Pb)、Y输入或HDTV 输入:

将分量信号源声音及影像(DVD、激光影碟机、录像机或摄像机等) 连接至分量信

号输入端口。

举例说明, 使用者如何装置有分量讯号的 DVD

ViewSonic 7N3700w

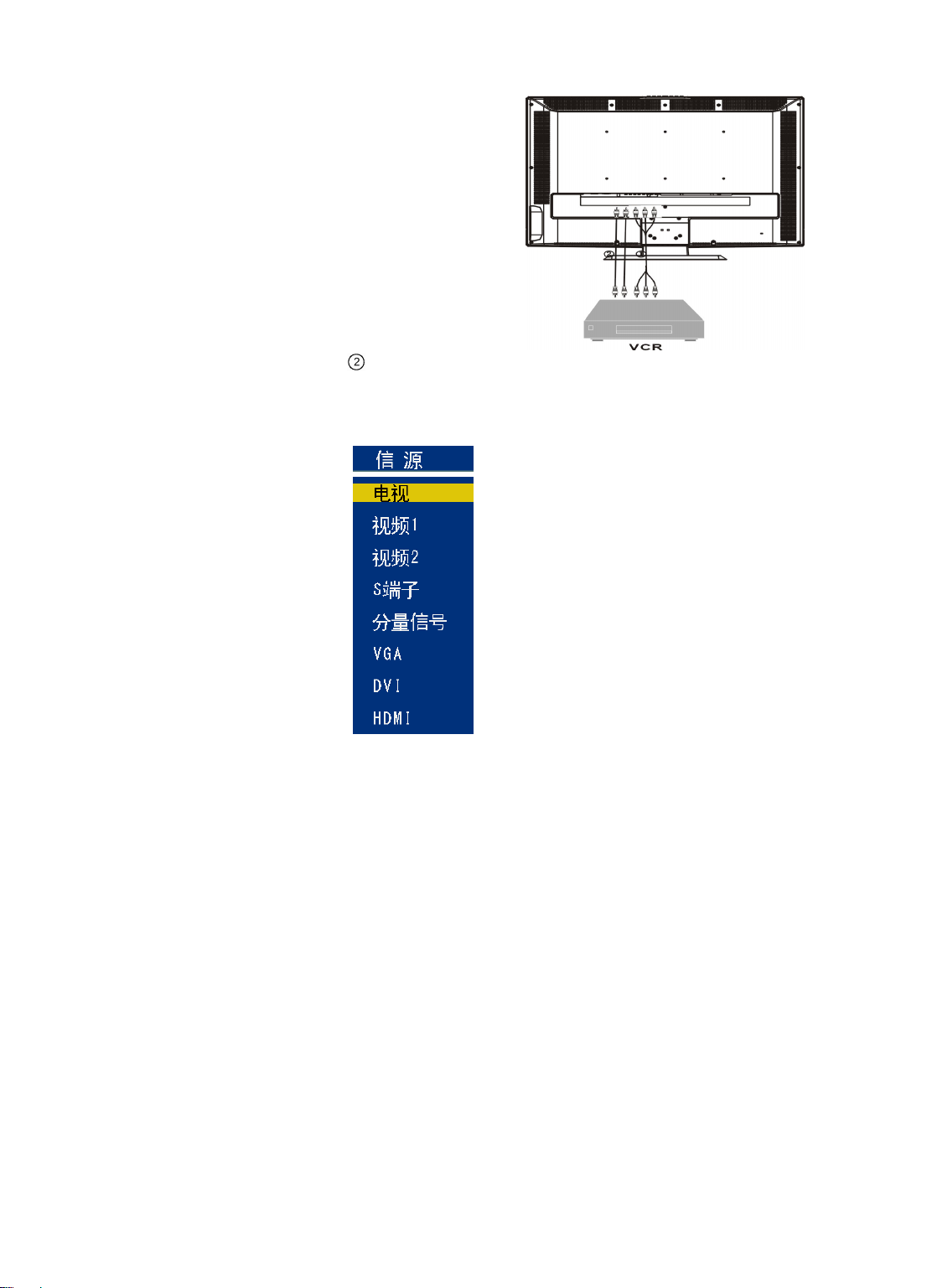

1. 用三条分量信号连接线连

接DVD 播放机的高清信号

Y、Pb、Pr 或分量信号Y、

Cb、Cr输出与电视的高清信

2. 用音频连接线连接 DVD 播放机的音频输出及电视的分量音频输入。

(2)如何使用

1. 按遥控器中信源按键, 会出现讯号源 OSD 选单选择

2.选择分量信号（HDTV）输入

3.打开 DVD 播放机，然后按播放按钮。

(9)S-端子输入:把S端子连接线连接至DVD、激光影碟机、录像机或摄像机等设备

上。(友情提示：S端子音频与AV2 共享)。

(10)(11)AV 2 输入

音频2(11)输入：把音频信号源(计算器、DVD、激光影碟机、录像机或摄像机等)连

接至音频输入(上、下)端口。

视频 2(10)输入：把视频信号源(计算器、DVD、激光影碟机、录像机或摄像机等)

连接至视频 2输入接口。

(12)(14)VGA 信号输入：

将PC 主机的信号用VGA 信号连接线连接至本机输入。请见(图一)

PC 音频输入：将PC 的音频信号通过本接口输入请见(图一)

(12)(15)DVI 数字信号输入：

将PC 主机的信号用DVI 信号连接线连接至本机输入。(需显示卡支持)。请见(图一)

PC 音频输入：将PC 的音频信号通过本接口输入请见(图一)

1.用三条分量信号连接线①连接

DVD 播放机的高清信号Y、

Pb、Pr 或分量信号Y、Cb、Cr

输出及电视的高清信号Y、Pb、

输入。

ViewSonic 8N3700w

(1)如何连接:
