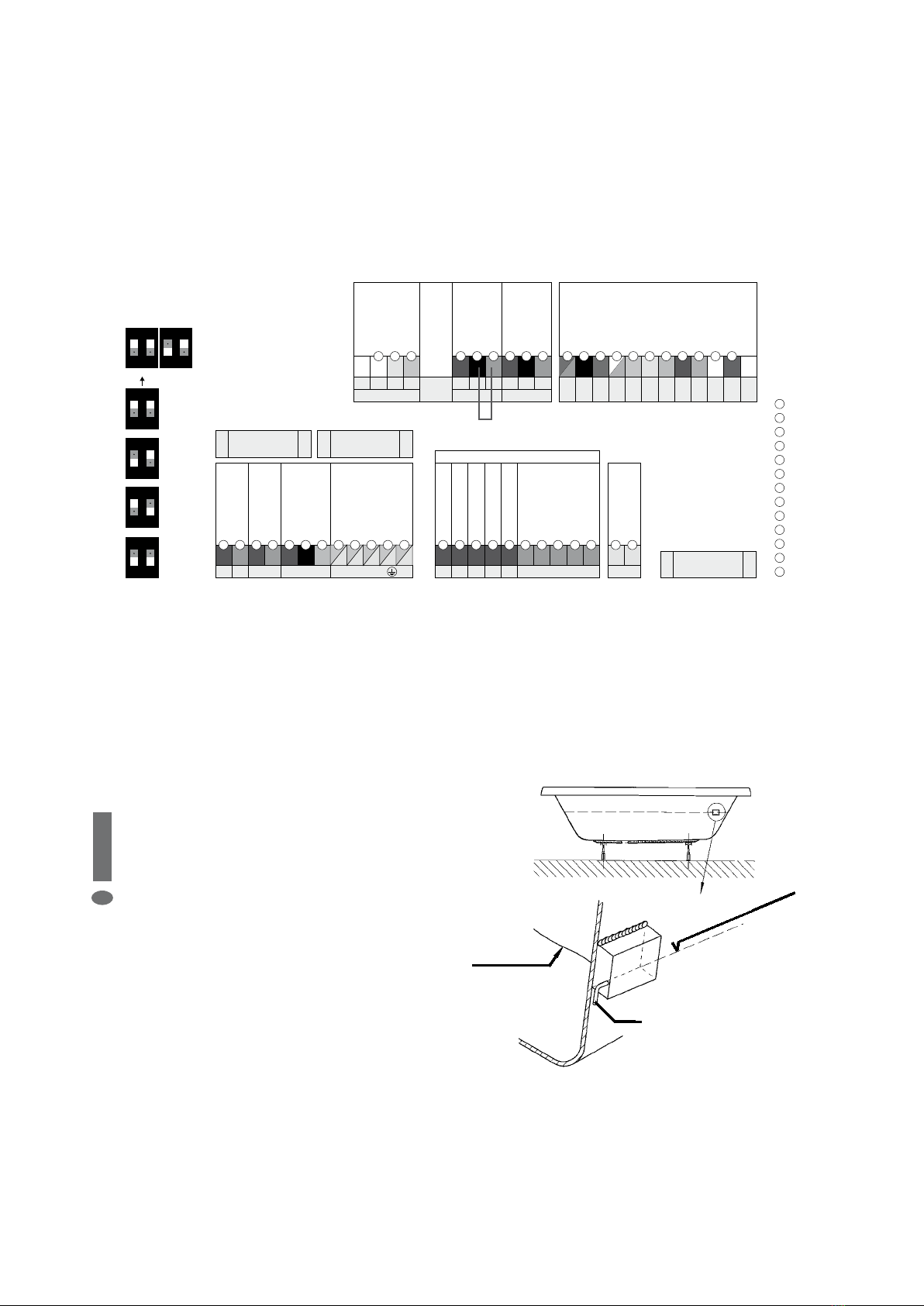

4
500
500
350
350

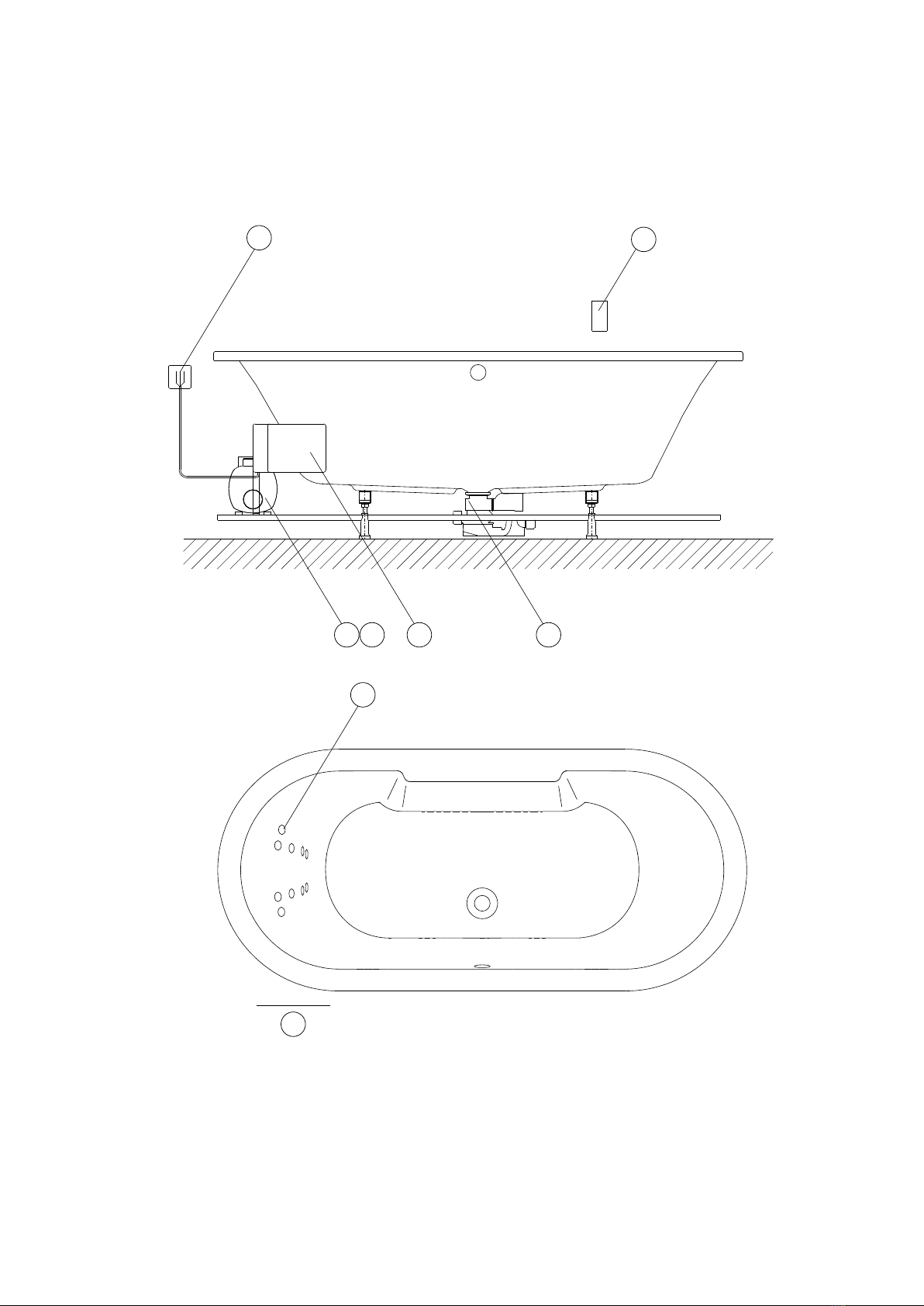

Erforderliche Revisionsöffnungen siehe Anhang Seite 11
1. Allgemeine Information
Diese Montage- und Bedienungsanleitung
ist gültig in Verbindung mit den Einbauanlei-
tungen für Vigour Badewannen.
Die Vigour Rückendüsen-Systemwannen wer-
den im Werk einer eingehenden mechanischen
und elektrischen Prüfung unterzogen. Sie wer-
den anschlussfertig vorinstalliert geliefert und
entsprechen allen gültigen nationalen bzw. eu-
ropäischen Normen und Richtlinien.
1.1 Einbauhinweise
Beim Heben der Rückendüsen-Systemwan-
ne nicht die Systemteile der Whirleinrichtung
belasten.
Die Wanne darf nur im stationären und eing-
bauten Zustand betrieben werden. Die Instala-
tion der Rückendüsen-Systemwanne ist unter
Beachtung der gültigen Schallschutzrichtlinien
durchzuführen.
Die Wanne mit Wasserwaage ausrichten und
auf Folgendes achten:
Aufstellen auf schwimmenden Estrich und
Unterlegen der Wannenfüße mit Gummi
schieben (min. 5 mm stark), damit eine
Körperschallübertragung vermieden wird.
Wannenränder unter Verwendung von
Dämmstreifen oder speziellen elastischen
Dichtungsprofilen anschließen.
Beim Einmauern bzw. Einfliesen ebenfalls
drauf achten, dass keine Verbindung mit
dem Mauerwerk besteht. Den usgleichen-
den Übergang mit schwingungsdämpfen-
dem Material (z.B. Silikon, elastischem
Dichtungsprofil und/oder Dämmprofil)
herstellen.
Die modellspezifischen Revisionsöffnungen mit
einem einfachen Zugang und freier Öffnung von
min. 350 mm Breite und 500 mm Höhe gemäß
nachfolgenden Maßzeichnungen anordnen. Re-
visionsöffnungen müssen so ausgestattet sein,
dass sie nur mit einem Werkzeug zu öffnen sind.
Die Maße unbedingt einhalten, da nur dann bei
erforderlichen Wartungsarbeiten eine problem-
lose Zugänglichkeit für technische Systemkom-
ponenten gewährleistet ist. Um eine spätere
Funktion zu garantieren, müssen elektrische
Geräte und Leitungen unbedingt von Mörtel
freigehalten und etwaige Öffnungen während
der Arbeiten abgedeckt werden.
Es ist eine freie Luftzufuhr der Rückendüsen und
des Gebläses zu gewährleisten, da bei herme-
tisch abgedichteter Verkleidung die Luftversor-
gung unterbunden ist. Eine Öffnung von 25 cm2
in der Verkleidung ist vollkommen ausreichend.
Technische Änderungen vorbehalten! Garantieleistung nur bei Beachtung dieser Anweisungen.
