Villager VLP 1210 Guida utente
ELEKTRIČNO VRTALNO KLADIVO
ZA VRTANJE IN DLETENJE
Villager VLP 1210
Originalna navodila za uporabo
1
VARNOSTNA OPOZORILA
OPOZORILO! Pred uporabo preberite navodila za uporabo in varnostna
opozorila. Neupoštevanje spodaj navedenih navodil lahko vodi do el. udara,
požara in/ali težjih telesnih poškodb.
Navodila za uporabo shranite in jih imejte vedno na voljo.
Naziv “naprava” se uporablja za električne in akumulatorske naprave.
1) Varnost v delovnem območju
a) Delovno območje mora biti čisto in dobro razsvetljeno. Slabo osvetljena ali onesnažena
območja povečajo nevarnost poškodb.
b) Naprave ne uporabljajte v eksplozivnih ozračjih, npr. v prisotnosti vnetljivih tekočin,
plinov ali prahu. Pri delu z napravo nastajajo iskre, ki lahko vnetljive snovi vnamejo.
c) Med uporabo se morajo otroci in opazovalci odmakniti iz delovnega območja. Motnje
lahko povzročijo izgubo nadzora.
2) Električna varnost
a) Vtikači se morajo prilegati vtičnicam. Vtikača nikoli ne spreminjajte. Pri vtikačih z
ozemljitvijo nikoli ne uporabljajte adapterjev. Uporaba ustreznih in nespremenjenih
vtikačev zmanjša nevarnost električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji,
vodovod in hladilniki. Če je vaše telo ozemljeno, obstaja velika nevarnost električnega
udara.
c) Naprave ne izpostavljajte dežju ali vlagi. Voda, ki prodre v napravo, povzroči nevarnost
električnega udara.
d) Napajalni kabel izključite tako, da povlečete za vtikač. Nikoli ne vlecite za kabel, saj ga
lahko poškodujete, zaradi česar obstaja velika nevarnost električnega udara. Kabel
imejte odmaknjen od ostrih robov, mastnih predmetov in virov toplote. Poškodovani in
zapleteni kabli povečajo nevarnost električnega udara.
e) Če napravo uporabljate zunaj, vedno uporabljajte podaljševalne kable za zunanjo
uporabo. Uporaba ustreznih podaljševalnih kablov zmanjša nevarnost električnega
udara.
f) Če uporabljate napravo v vlažnem območju, jo priključite na vir napajanja z zaščitno
varovalko (RCD) saj to zmanjša nevarnost električnega udara.
3) Osebna varnost
a) Ves čas bodite pozorni, glejte v območje dela in pri delu uporabljajte zdravo pamet.
Naprave ne uporabljajte, ko ste utrujeni ali pod vplivom alkohola, drog ali zdravil.
Trenutek nepazljivosti je lahko vzrok za težje telesne poškodbe.
2
b) Uporabljajte osebno zaščitno opremo in zaščitna očala. Uporabljajte zaščitno opremo,
ki zmanjša nevarnost poškodb pri vrsti dela, ki ga opravljate; protiprašna maska, zaščitni
čevlji z nedrsečim podplatom, čelada, zaščita za obraz in ušesa.
c) Preprečite nezaželen zagon naprave. Preden priključite napajalni kabel/akumulator, se
prepričajte, da je naprava izklopljena. To storite tudi, ko napravo prenašate.
Prenašanje naprave s prstom na stikalu lahko povzroči nevarnost poškodb.
d) Pred zagonom naprave vedno odstranite orodje in ključe za nastavitev/namestitev. Če
na vrtečem se delu pozabite orodje ali ključ, obstaja nevarnost težjih telesnih poškodb.
e) Ne iztegujte naprave. Ves čas imejte dober oprijem s podlago in bodite v ravnotežju.
To omogoča boljši nadzor nad napravo tudi v nepričakovanih situacijah.
f) Nosite ustrezno obleko. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice
imejte odmaknjene od gibajočih se delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko
zapletejo v gibajoče se dele.
g) Če je naprava opremljena s priborom za odstranjevanje prahu, ga morate vedno
uporabljati. Uporaba pribora za odstranjevanje prahu zmanjša nevarnosti in bolezni, ki
nastanejo zaradi prevelike izpostavljenosti prahu.
4) Pravilna uporaba in nega naprave
a) Naprave ne uporabljajte na silo. Za vrsto dela, ki ga opravljate, vedno uporabljajte
ustrezno napravo. Ustrezna naprava delo opravi bolj učinkovito in varno, v skladu z
močjo in hitrostjo naprave.
b) Naprave ne uporabljajte, če stikalo naprave ne vklopi ali izklopi. Če stikalo ne deluje,
naprave ne uporabljajte. Nesite napravo na servis, kjer Vam bodo stikalo popravili.
c) Pred nastavitvijo, menjavo pripomočkov ali shranjevanjem vedno izključite napajalni
kabel iz napajanja/odstranite akumulator. Preventivni varnostni ukrepi zmanjšajo
nevarnost poškodb zaradi nezaželenega vklopa naprave.
d) Naprave shranjujte izven dosega otrok. Naprave ne smejo uporabljati osebe, ki niso
seznanjene z uporabo naprave ali s temi navodili za uporabo. Naprave v rokah
neizkušenih uporabnikov so zelo nevarne.
e) Naprave vzdržujte. Preverjajte poravnanost in zvijanje gibajočih se delov ter
pregledujte napravo za poškodbe, ki lahko vplivajo na delovanje naprave. Če je
naprava poškodovana, morate napravo pred uporabo popraviti. Veliko nesreč nastane
zaradi slabo vzdrževanih naprav.
f) Rezila morajo biti ostra in čista. Pravilno vzdrževana rezila se manj zatikajo in jih lažje
upravljate.
g) Napravo, pripomočke, nastavke, itd. uporabljajte v skladu s temi navodili. Poleg tega
upoštevajte še delovne pogoje in vrsto dela, ki ga opravljate. Uporaba naprave za dela,
ki niso opisana v teh navodilih, lahko povzroči nevarnost poškodb.
3
5) Servis
a) Napravo lahko popravlja samo pooblaščen serviser, ki uporablja originalne
nadomestne dele. To zagotavlja varno delovanje naprave.
Varnostna opozorila za kladiva
-Uporabljajte zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha.
-Uporabljajte bočne ročaje, če so priloženi k orodju. Izguba nadzora lahko povzroči
poškodbe upravljalca.
-Držite električno orodje za izolirane ročaje, ko izvajate dela, kjer lahko rezalni pribor
pride v stik s skrito napeljavo ali lastnim kablom. Če rezalni pribor pride v stik z žico pod
napetostjo lahko spravi pod napetost neizolirane kovinske dele električnega orodja in
uporabnika lahko poškoduje električni udar.
Dodatna varnostna opozorila za električno vrtalno kladivo
•Nosite zaščitna očala. Med delom nastajajo odrezki, opilki in prah, ki lahko povzročijo
poškodbe oči.
OPOZORILO –Pred uporabo preberite ta navodila in zmanjšajte
nevarnost poškodb.
Električnega orodja, pribora in embalaže se morate znebiti v skladu s
predpisi za odstranjevanje električnih naprav in odpadnih snovi in jih ne
smete vreči med ostale domače odpadke. Pozanimajte se o lokalnih
predpisih za odstranjevanje električnih naprav.
4
TEHNIČNI PODATKITEHNIČNI PODATKI
Električno vrtalno kladivo za vrtanje in dletenje
Model
VLP 1210
Poraba
1250 W
Št. udarcev
2800 min-1
Energija udarca
10 J
Št. vrtljajev v prostem teku
450 o/min
Največji premer vrtanja
Beton
38 mm
Vibracije
Udarno vrtanje v beton
ah,HD=19.984 m/s2, K=1.5 m/s2
Klesanje
ah,Cheq=18.685 m/s2, K=1.5 m/s2
Hrupa
LWA= 106.1 dB(A) K=3 dB(A),
LPA=95.1 dB(A) K=3 dB(A)
Masa (brez pribora)
6,8 kg
Zaščitni razred
/ II
*Karakteristična vrednost zvočnega tlaka na delovnem mestu je bila določena v skladu
s standardom EN 60745-2-6.
** Karakteristična vrednost glasnosti je bila določena v skladu s standardom EN
60745-2-6.
Vedno uporabljajte zaščito za sluh!
Navedene vrednosti vibracij so bile izmerjene s standardno preizkuševalno metodo in
se lahko uporabljajo za primerjavo z drugimi napravami ter za izračun predhodne
ocene izpostavljenosti.
OPOZORILO!
Vrednosti vibracij se lahko razlikujejo od navedenih, saj so odvisne od načina uporabe,
nameščenih pripomočkov in stopnje vzdrževanja. Vse to vpliva na celotno
izpostavljenost vibracijam med delom. Pri oceni izpostavljenosti je potrebno
upoštevati tudi čas uporabe naprave v prostem teku. To lahko močno spremeni
vrednost izpostavljenosti vibracijam. Med delom upoštevajte tudi nekaj nasvetov za
zmanjšanje izpostavljenosti vibracijam: napravo in pripomočke vzdržujte, ne delajte z
mrzlimi rokami, organizirajte in razporedite čas uporabe naprave.
5
NAMEN UPORABE
Naprava je namenjena udarnemu vrtanju v beton ter za klesanje. Namenjena je domači
in polprofesionalni uporabi.
SESTAVNI DELI
1. SDS-MAX vrtalna glava (PBH 240F)
2. Držalo svedrov in dlet (SDS – MAX)
3. Pokrov za zaščito pred prahom
4. Obroč za pritrditev
5. Omejilnik globine
6. Stranski ročaj
7. Stikalo za izbiro načina 1
8. Ročica za pritrditev
9. Stikalo za vklop/izklop
Vsa prikazana oprema ni vključena med standardno opremo naprave.
6
RAZLAGA SIMBOLOV
Pred uporabo preberite ta navodila in varnostna opozorila
in jih upoštevajte, saj samo to omogoča varno uporabo
naprave. Pred prvo uporabo priporočamo, da si ogledate
praktičen prikaz uporabe naprave.
Če se napajalni kabel med delom poškoduje, se ga ne
dotikajte in takoj izključite vtikač iz vtičnice. Nikoli ne
uporabljajte naprave s poškodovanim napajalnim kablom.
Nosite zaščitna očala, zaščitne rokavice. Uporabljajte tudi
zaščito za sluh in se zaščitite pred prevelikim hrupom.
Naprave ne izpostavljajte vlagi in je ne uporabljajte v
vlažnem okolju.
Nosite ustrezno obleko. Ne nosite ohlapnih oblačil ali
nakita. Lase, oblačila in rokavice imejte odmaknjene od
gibajočih se delov. Ohlapna oblačila, nakit ali dolgi lasje se
lahko zapletejo v gibajoče se dele.
Nosite zaščitno masko. Uporabljajte tudi zaščito za sluh in se
zaščitite pred prevelikim hrupom.
•Vtikač vključite v vtičnico samo, če je naprava izklopljena. Po koncu uporabe vedno
izključite vtikač iz vtičnice.
•Napajalni kabel se mora vedno nahajati za napravo.
•Nikoli ne prenašajte naprave tako, da jo držite za napajalni kabel.
•Med delom trdno držite napravo z obema rokama in imejte dober oprijem.
•Med prekinitvami ali pred vzdrževanjem, menjavo pripomočkov, čiščenjem ali
nastavitvami vedno izključite vtikač iz vtičnice.
•Naprave ne smejo uporabljati osebe mlajše od 16 let.
•Napravo shranjujte izven dosega otrok.
•Uporabljajte samo originalne pripomočke in pribor.
7
PRED UPORABO
Pred delom se prepričajte, da v območju vrtanja ni vodovodnih, električnih ali plinskih
napeljav. Najprej preverite območje dela z detektorjem kovin.
Vedno priključite napravo na vir napajanja z ustrezno napetostjo!
Napajalna napetost je navedena na identifikacijski ploščici na napravi.
MENJAVA PRIBORA
Pri menjavi svedrov preglejte pokrov za zaščito pred prahom za
poškodbe. SDS-Max svedri in dleta se prosto gibajo. Če napravo
vklopite brez obremenitve, lahko opazite ekscentričnost svedra.
Med delom se sveder samodejno centrira, zato to ne vpliva na
delo.
Namestitev
Pred namestitvijo sveder očistite in ga rahlo podmažite. Sveder namestite v držalo in
ga zavrtite, dokler se ne pritrdi. Sveder se samodejno pritrdi na mestu. Pritrjenost
preverite tako, da ga poskušate izvleči.
Odstranitev
Povlecite obroč za namestitev nazaj in izvlecite sveder.
Špice in dleta brez SDS-Max vpetja
Za dletenje in udarno vrtanje ne uporabljajte pribora, ki nima SDS-Max vpetja!
DELO
Vklop: Pritisnite stikalo za vklop/izklop
Izklop: Spustite stikalo za vklop/izklop
8
NAVODILA ZA DELO
Preobremenitev
Če se sveder zatakne ali se ustavlja, se prekine prenos pogona in naprava se ustavi.
Napravo vedno trdno držite z obema rokama, saj pri zataknitvi svedra nastanejo velike
torzijske sile. Naprave ne smete uporabljati brez nameščenega stranskega ročaja.
Stranski ročaj
Pred delom nastavite pravilen kot stranskega ročaja, ki omogoča varno opravljanje
dela. Sprostite ročico in jo zavrtite v levo.
Privijte stranski ročaj
Omejilnik globine
Odvijte krilni vijak na stranskem ročaju. Nastavite globino vrtanja in privijte krilni vijak.
9

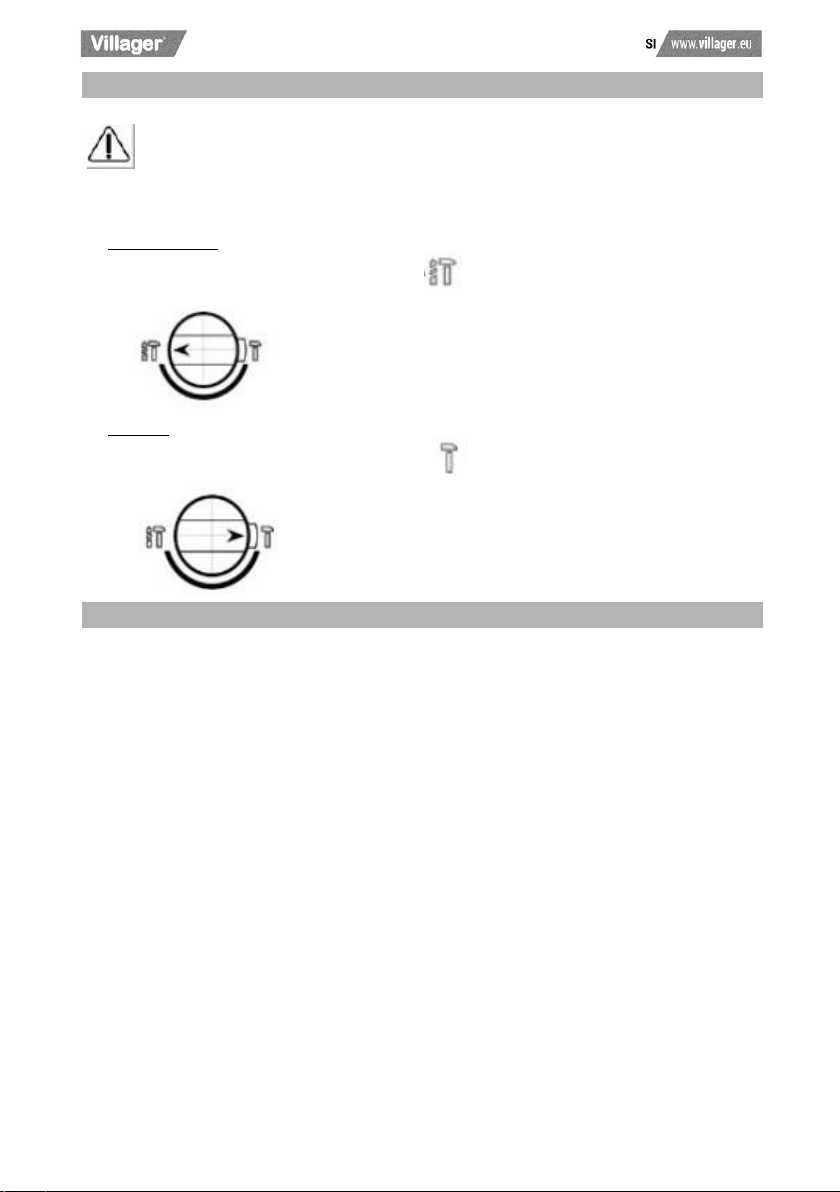

NAČIN DELA
Opozorilo! Med premikanjem stikala za spremembo načina prosimo, da vmes
nežno pritisnete na stikalo za vklop/izklop.
1. Udarno vrtanje
Premaknite stikalo za izbiro načina na položaj .
2. Dletenje
Premaknite stikalo za izbiro načina na položaj .
BRUŠENJE SVEDROV IN DLET
Ostri svedri in dleta omogočajo bolj učinkovito opravljanje dela in daljšo življenjsko
dobo naprave. Konice svedrov in dlet je potrebno redno nabrusiti. Nabrusite jih z
brusilnimi ploščami oz. z brusilnim kamnom. Med brušenjem dodajajte hladno vodo.
Indice
Lingue:
Altri manuali Villager Trapano
Villager
Villager VLP 5120 Guida utente
Villager
Villager VLN 0120 Manuale utente
Villager
Villager VLN 5016 Guida utente
Villager
Villager VLN 1506 Guida utente
Villager
Villager VLP 315 Guida utente
Villager
Villager VLN 1609 Guida utente
Villager
Villager VLN 250 Istruzioni per l'installazione
Villager
Villager AGM AGM BD 12 Istruzioni operative
Villager
Villager VAT WFD 1050 Scheda informativa del prodotto
Villager
Villager VLN 257 Guida utente
