Vimar Eikon 20136.1 Manuale utente

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568D0 01 1607

Eikon

20136.1

Arké

19136.1

Idea

16603.1

Plana

14136.1-14136.1.AB

Regolatore universale 230 V~ 50 Hz per lampade ad incandescenza 40-400 W, trasformatori

elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,

per alimentatori elettronici LED, comando ON/OFF con pulsante incorporato o da più punti con

pulsanti NO, regolazione con potenziometro rotativo incorporato, funzione MASTER per dispo-

sitivo SLAVE 20137, regolazione intensità luminosa minima, individuazione al buio. Apparecchio

non installabile nei contenitori Isoset.

La soluzione abbinata alla serie civile Plana è disponibile anche in versione antibatterica (art.

14136.1.AB). Il trattamento antibatterico garantisce l’igiene del prodotto tramite l’azione di

ioni di argento (AG+) e previene la formazione e la proliferazione di germi, batteri, virus e

funghi. Affinché l’azione antibatterica sia efficace e per il mantenimento dell’igiene si rac-

comanda di procedere con la normale e regolare pulizia del prodotto.

IMPORTANTE: Le lampade comandabili da un singolo regolatore master o slave devono

essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal

costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compa-

tibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada

può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).

CARATTERISTICHE

• Accensione/spegnimento del carico mediante pulsanti incorporati o normali pulsanti in chiusu-

ra non luminosi, regolazione mediante manopola rotativa.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a

quello di luminosità massima o precedentemente impostata.

• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-

sce una corretta accensione delle lampade con difficoltà di accensione al minimo.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese

a quello di spento.

• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade

fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo

• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-

scenti, lampade a LED o trasformatori elettronici di tipo

• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.

• Protezione termica con segnalazione di intervento mediante spia lampeggiante.

• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3

dispositivi SLAVE

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.

• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun

regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima

comandabile di un singolo dispositivo.

• Il collegamento 3 fili è richiesto nel caso in cui si utilizzino gli alimentatori 01874-01875 e le

lampade 02662.

COLLEGAMENTI

• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-

zare pulsanti NO con spia luminosa.

ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER

e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.

• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a

toccare il corpo del regolatore.

CONFORMITÀ NORMATIVA

Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.

COLLEGAMENTO 3 FILI

20136.1-19136.1-16603.1

14136.1-14136.1.AB

COLLEGAMENTO 2 FILI

20136.1-19136.1-16603.1

14136.1-14136.1.AB

Aumenta l’intensità

luminosa minima

Diminuisce l’intensità

luminosa minima

Flash start

accensione al massimo

per 1 s per poi portarsi

all’intensità impostata

Soft start

accensione graduale

ﬁno a raggiungere

l’intensità impostata

Pulsante ON/OFF

Dimmerazione con taglio inizio fase LE Dimmerazione con taglio ne fase TE

Carichi comandabili LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lampade) 10 - 200 W (max 10 lampade)

3 - 100 W (max 10 lampade) 3 - 200 W (max 20 lampade)

40 - 300 VA

(max 3 trasformatori di tipo

)

40 - 300 VA

(max 5 trasformatori di tipo

)

Alimentatori

01874-01875

max 10 alimentatori Non applicabile

Lampade 02662

max 10 lampade Non applicabile

Carichi comandabili LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lampade) 10 - 200 W (max 10 lampade)

5 - 100 W (max 10 lampade) 5 - 200 W (max 20 lampade)

40 - 300 VA

(max 3 trasformatori di tipo

)

40 - 300 VA

(max 5 trasformatori di tipo

)

Pulsante ON/OFF

CONFIGURAZIONE.

Rimuovere il tasto superiore ed impostare i dip-switch secondo la sequenza colori desiderata..

20136.1

19136.1

14136.1

14136.1.AB

16603.1

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568D0 01 1607

Eikon

20136.1

Arké

19136.1

Idea

16603.1

Plana

14136.1-14136.1.AB

Dimmer 230 V~ 50 Hz for: 40-400 W incandescent lamps, 40-300 VA electronic transfomers,

10-200 W CFL lamps, 3-200 W LED lamps and LED electronic transfomers, control with built-in

push button or from NO peripheral push buttons, control and regulation by rotary potentiometer,

MASTER function for 20137, minimum power control, visible in darkness, grey. Not for Isoset

enclosures.

The solution combined with the Plana residential series is also available in antibacterial

version (art. 14136.AB). The antibacterial treatment ensures full hygiene thanks to the action

of the silver ions (AG+), which prevent the formation and spread of germs, bacteria, viruses

and fungi. To maintain the hygiene and effectiveness of its antibacterial action, clean the

product regularly.

IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be

the same. All controllable loads must be declared DIMMERABLE by the manufacturer.

Check the type of compatible dimmering on the lamp package: LE (Leading Edge) or TE

(Trailing Edge). Where not specified, the lamp works in both modes, at the discretion of

the installer; choose the type of dimmering that ensures the best lamp.

CHARACTERISTICS

• Turning on and turning off is with the built-in button or normal buttons without pilot light when

off; knob dimmering.

• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the

life of a lamp is increased by reducing stress on the filament and prevents light flash.

• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on

correctly, reducing any difficulties to a minimum.

• Soft end: slowly brings the load down from on to off.

• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED

compatible lamps, as well as L-type electronic transformers

• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or

C-type electronic transformers

• Protection against short-circuit when turning on together with flashing blowout detector.

• Overheating protection with flashing blowout detector.

• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by

each dimmer. A MASTER device can have up to 3 SLAVE devices.

• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.

• If installing 2 dimmers in a single box, the loads that can be controlled by each dimmer must

be reduced so that their total does not exceed the maximum power that can be controlled

by a single device.

• The 3-wire connection is required if you are using the power supply units 01874-01875 and

the lamps 02662.

CONNECTIONS

• Control with built-in button or more points with NO buttons in parallel. Do not use NO buttons

with pilot light.

NOTE: THE ON/OFF BUTTON IS CONNECTED TO THE CABLE NEUTRAL.

• For correct operation, the length of each connection between the MASTER and SLAVE dim-

mers or the NO buttons may not exceed 100 m.

• Press the connection conductors to the bottom of the box to prevent them from coming into

contact with the dimmer body.

STANDARD COMPLIANCE

BT directive. EMC directive.

EN 60669-2-1 standard.

2-WIRE CONNECTION

3-WIRE CONNECTION



Increases the

minimum

D

ecreases the

minimum

Flash start

switch on for max. 1

second then taken to the

set brightness

Soft start

gradually switched on to the

set brightness

Button ON/OFF

Dimmering with Leading Edge mode Dimmering with Trailing Edge mode

20136.1-19136.1-16603.1

14136.1-14136.1.AB

20136.1-19136.1-16603.1

14136.1-14136.1.AB

Controllable loads LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lamps) 10 - 200 W (max 10 lamps)

5 - 100 W (max 10 lamps) 5 - 200 W (max 20 lamps)

40 - 300 VA

(max 3 trasformers

)

40 - 300 VA

(max 5 trasformers

)

Controllable loads LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lamps) 10 - 200 W (max 10 lamps)

3 - 100 W (max 10 lamps) 3 - 200 W (max 20 lamps)

40 - 300 VA

(max 3 transformers

)

40 - 300 VA

(max 5 transformers

)

Power supplies

01874-01875

max 10 power supplies Not applicable

Lamps 02662

max 10 lamps Not applicable

20136.1

19136.1

14136.1

14136.1.AB

16603.1

SETTING.

Remove the upper button and set the dip-switch.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568D0 01 1607

Eikon

20136.1

Arké

19136.1

Idea

16603.1

Plana

14136.1-14136.1.AB

Variateur 230 V~ 50 Hz pour: lampes incandescentes 40-400 W, transformateurs électroniques

40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W et transformateurs électroniques à

LED, commande par poussoir incorporé ou en différents endroits par poussoirs NO, commande

et réglage par potentiomètre rotatif, fonction MASTER pour 20137, règlage puissance minimum,

localisation dans l’obscurité, gris. Pas pour enveloppes Isoset.

La solution associée à la série résidentielle Plana est également disponible en version

antibactérienne (art. 14136.AB). Le traitement antibactérien par ions d’argent (AG+) garantit

l’hygiène des composants. Il prévient la formation et la prolifération des germes, des bactéri-

es, des virus et des champignons. Pour une bonne efficacité de l’action antibactérienne,

nous vous conseillons de nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou

SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées

À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur

l’emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Sans indication particu-

lière, la lampe peut fonctionner dans les deux modes de gradation et l’installateur choisit

celui qui permet le meilleur fonctionnement.

CARACTÉRISTIQUES

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux,

réglage par manette.

• Allumage progressif (soft start): passage progressif de l’extinction à la luminosité maximale ou

préréglée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de

l’amorçage à froid et évite l’éblouissement.

• Amorçage instantané (flash start): pour lampes fluocompactes, améliore l’amorçage des lam-

pes qui s’allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l’éclairage à l’extinction

• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluo-

compactes ou à LED compatibles et transformateurs électroniques de type L

• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes

fluorescentes, lampes à LED ou transformateurs électroniques de type C

• Protection contre les courts-circuits à l’allumage avec indicateur de fusion par témoin clignotant.

• Protection thermique avec indicateur de fusion par témoin clignotant.

• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque

variateur, un dispositif MASTER peut gérer jusqu’à 3 dispositifs SLAVES.

• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0° C et + 35° C.

• En cas d’installation de 2 variateurs dans le même boîtier, les charges commandables par

chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur

maximale commandable d’un seul dispositif.

• Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes

02662.

RACCORDEMENTS

• Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de

bouton NO à témoin lumineux.

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur

MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.

• Pousser les connecteurs de liaison au fond du boîtier pour qu’ils ne touchent pas le corps

du variateur.

CONFORMITÉ AUX NORMES

Directive BT. Directive EMC.

Norme EN 60669-2-1.

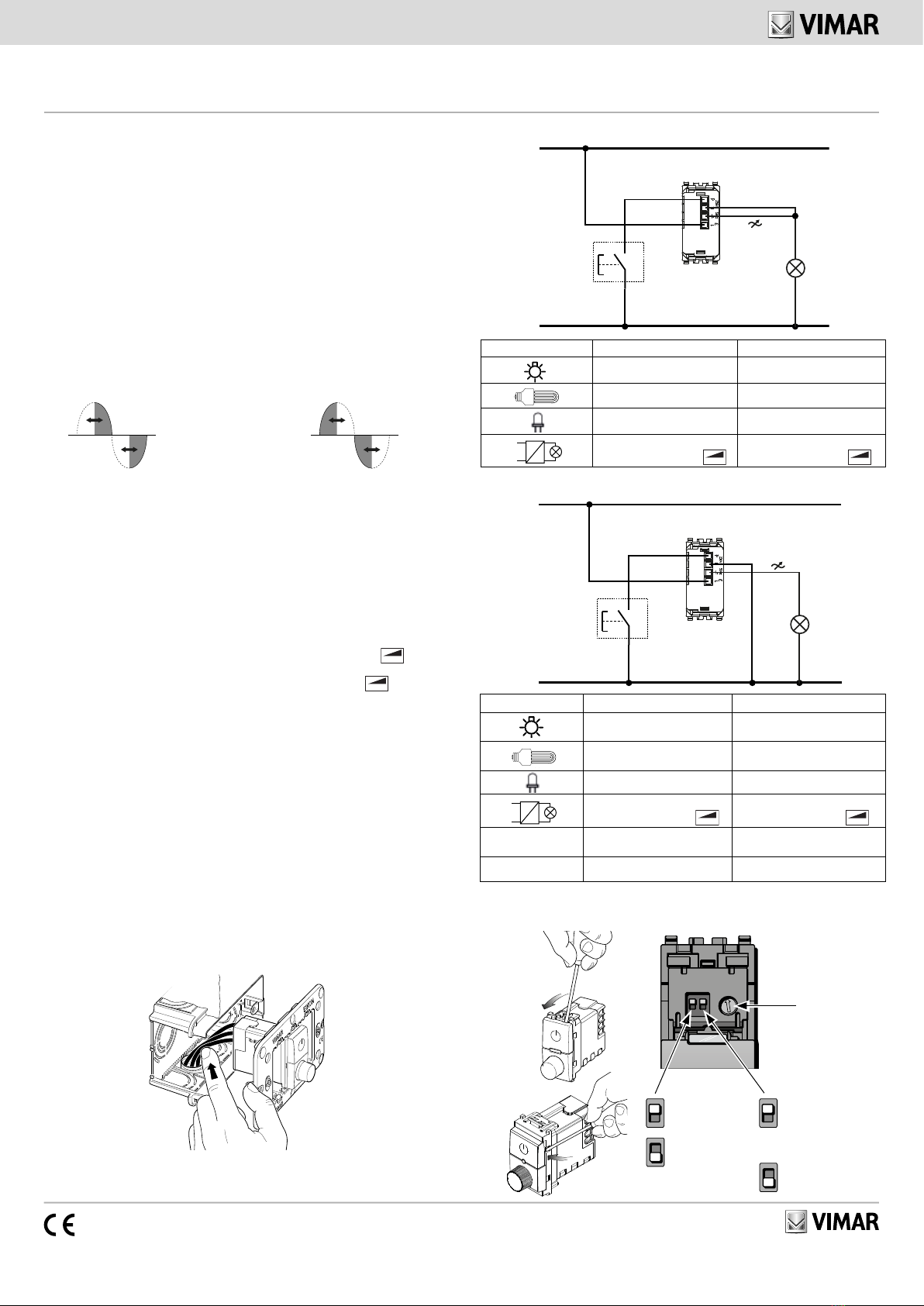

BRANCHEMENT 2 FILS

BRANCHEMENT 3 FILS

A

ugmente l’inten-

sité minimum



Diminue l’intensité

minimum

Flash start

éclaire au maximum pen-

dant 1 seconde puis passe

à l’intensité préréglée

Soft start

augmentation graduelle de

l’intensité jusqu’au réglage

prédéfin

Gradation par coupure en début de phase LE Gradation par coupure en ﬁn de phase TE

20136.1-19136.1-16603.1

14136.1-14136.1.AB

20136.1-19136.1-16603.1

14136.1-14136.1.AB

Bouton ON/OFF

Charges pilotables LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lampes) 10 - 200 W (max 10 lampes)

5 - 100 W (max 10 lampes) 5 - 200 W (max 20 lampes)

40 - 300 VA

(max 3 transformateurs

)

40 - 300 VA

(max 5 transformateurs

)

Charges pilotables LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lamps) 10 - 200 W (max 10 lamps)

3 - 100 W (max 10 lamps) 3 - 200 W (max 20 lamps)

40 - 300 VA

(max 3 transformers

)

40 - 300 VA

(max 5 transformers

)

Alimentation

01874-01875

max 10 alimentations Non applicable

Lampes 02662

max 10 lampes Non applicable

20136.1

19136.1

14136.1

14136.1.AB

16603.1

RÉGLAGE

Ôter la touche supérieure et régler le dip-switch.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568D0 01 1607

Eikon

20136.1

Arké

19136.1

Idea

16603.1

Plana

14136.1-14136.1.AB

Variador 230 V~ 50 Hz para: lámparas incandescentes 40-400 W, transformadores electrónicos

40-300 VA, lámparas CFL 10-200 W, lámparas de LED 3-200 W y transformadores electróni-

cos de LED, mando con pulsadores incorporados o desde varios puntos con pulsadores NO,

mando y ajuste con potenciométro rotatorio, función MASTER para 20137, ajuste potencia

mínima, visible en la oscuridad, gris. No para cajas Isoset.

La solución combinada con la serie civil Plana está disponible también en la versión anti-

bacteriana (Art. 14136.AB). El tratamiento antibacteriano garantiza la higiene del producto

gracias a la acción de iones de plata (AG+) y previene la formación y la proliferación de

gérmenes, bacterias, virus y hongos. Para la eficacia de la acción antibacteriana y mantener

la higiene, se recomienda limpiar normal y periódicamente el producto.

IMPORTANTE: Las lámparas gobernables por un único variador master o slave deben ser

todas iguales. Todas las cargas gobernadas deben ser declaradas REGULABLES CON

VARIADOR por el fabricante. Comprobar el tipo de variación compatible en el envase de

las lámparas: LE (leading edge) o TE (trailing edge). En el caso de que no esté indicado,

la lámpara puede funcionar en ambas modalidades y queda a discreción del instalador

seleccionar el tipo de variación que garantiza el mejor funcionamiento de la lámpara.

CARACTERÍSTICAS

• Encendido y apagado de la carga mediante pulsador incorporado o pulsadores normales en

cierre no luminosos; regulación mediante mando rotativo.

• Encendido gradual (soft start): garantiza el paso progresivo desde el apagado hasta la lumino-

sidad máxima o la programada anteriormente; de esta manera, se alarga la vida de la lámpara,

ya que se reduce el estrés sufrido por el filamento durante el encendido en frío, y se evita el

deslumbramiento de las personas.

• Encendido instantáneo (flash start): se tiene que utilizar con lámparas fluorescentes compac-

tas y garantiza el correcto encendido de las lámparas con dificultad de encendido al mínimo.

• Apagado gradual (soft end): garantiza el paso progresivo desde el encendido hasta el apagado.

• Regulación del corte al inicio de la fase (LE): se tiene que utilizar con lámparas incandescentes, lámpa-

ras fluorescentes compactas o de LED compatibles y transformadores electrónicos de tipo L

• Regulación del corte al final de la fase (TE): se tiene que utilizar con cargas compatibles, como

lámparas fluorescentes, lámparas de LED o transformadores electrónicos de tipo C

• Protección contra los cortocircuitos durante el encendido con señalización de la intervención

mediante testigo parpadeante.

• Protección térmica con señalización de la intervención mediante testigo parpadeante.

• Función MASTER-SLAVE: si no se supera la potencia máxima que puede gobernar un varia-

dor, a un dispositivo MASTER se le puede atribuir hasta tres dispositivos SLAVE.

• Tienen que utilizarse en lugares secos y sin polvo, a una temperatura comprendida entre 0 °C y +35 °C.

• Si se instalan 2 reguladores en la misma caja, las cargas que se pueden controlar desde cada

regulador deben reducirse de forma que su suma no supere la potencia máxima controlable

por cada dispositivo.

• Se requiere la conexión de 3 hilos si se utilizan los alimentadores 01874-01875 y las lámparas

02662.

CONEXIONES

• Mando mediante pulsador incorporado o, desde varios puntos, con pulsadores NA en para-

lelo. No utilizar pulsadores NA con testigo luminoso.

NOTA: EL BOTÓN ON/OFF SE CONECTA AL CABLE NEUTRO.

• Para un correcto funcionamiento, la longitud de cada conexión entre el variador MASTER y los

variadores SLAVE o los pulsadores NA no ha de ser superior a 100 m.

• Colocar los conductores de conexión al fondo de la caja para evitar que toquen el cuerpo

del regulador.

CONFORMIDAD NORMATIVA

Directiva BT. Directiva EMC. Norma EN 60669-2-1.

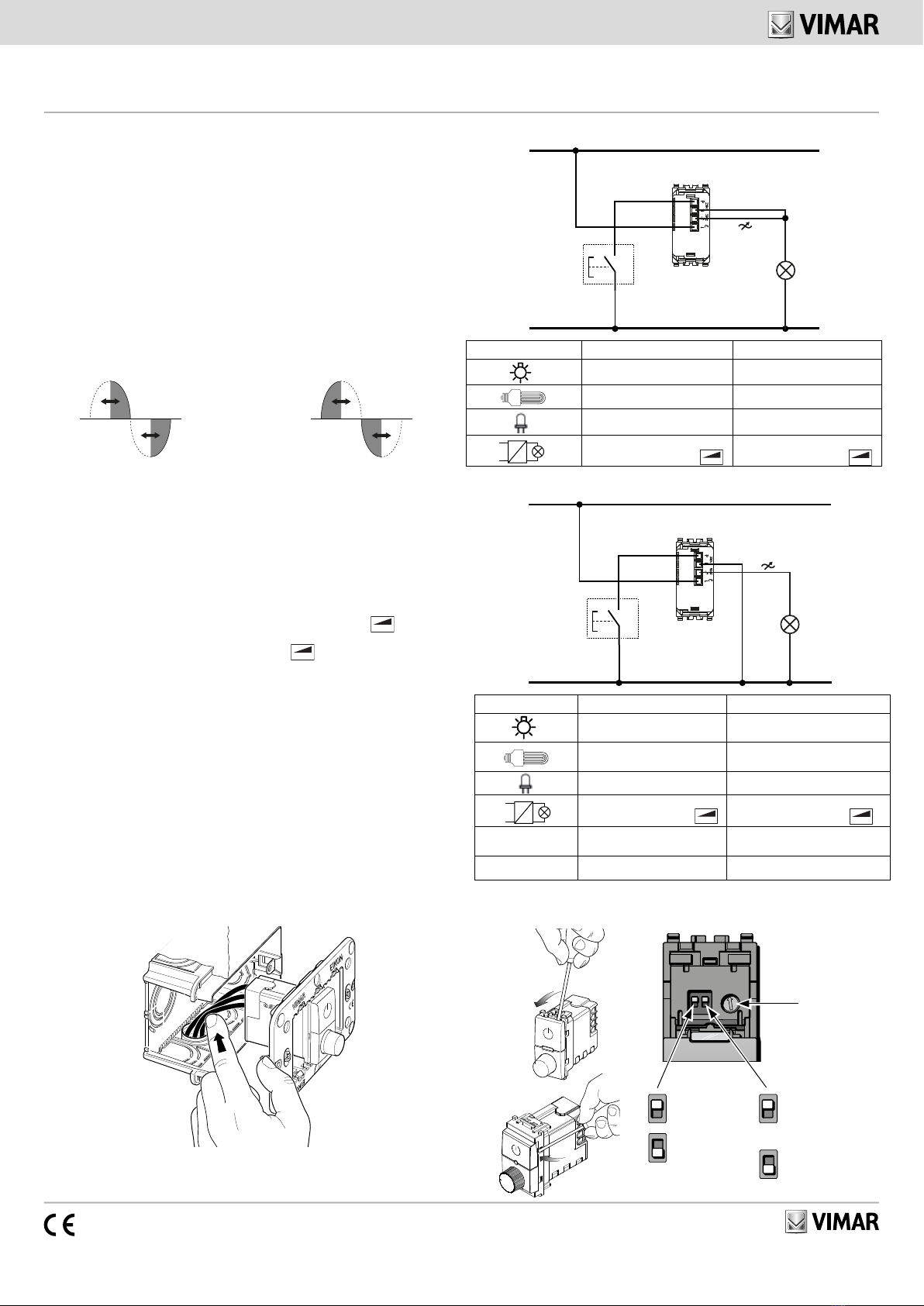

CONEXIÓN DE 2 HILOS

CONEXIÓN DE 3 HILOS

A

umenta el mínimo



Disminuye el mínimo

Flash start

encendido al máximo

durante 1 segundo y

luego paso a la intensidad

establecida

Soft start

encendido gradual hasta la

intensidad establecida

Regulación con variador y corte al inicio de

la fase LE

Regulación con variador y corte al ﬁnal de

la fase TE

20136.1-19136.1-16603.1

14136.1-14136.1.AB

20136.1-19136.1-16603.1

14136.1-14136.1.AB

Pulsador ON/OFF

Cargas gobernables LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lámparas) 10 - 200 W (max 10 lámparas)

5 - 100 W (max 10 lámparas) 5 - 200 W (max 20 lámparas)

40 - 300 VA

(max 3 transformadores

)

40 - 300 VA

(max 5 transformadores

)

Cargas gobernables LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 lámparas) 10 - 200 W (max 10 lámparas)

3 - 100 W (max 10 lámparas) 3 - 200 W (max 20 lámparas)

40 - 300 VA

(max 3 transformadores

)

40 - 300 VA

(max 5 transformadores

)

Alimentadores

01874-01875

max 10 alimentadores No aplicable

ámparas

02662

max 10 lámparas No aplicable

20136.1

19136.1

14136.1

14136.1.AB

16603.1

CONFIGURACIÓN

Quitar la tecla superior y establecer el dip-switch.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568D0 01 1607

Eikon

20136.1

Arké

19136.1

Idea

16603.1

Plana

14136.1-14136.1.AB

Dimmer 230 V~ 50 Hz für: Glühlampen 40-400 W, elektronische Trafos 40-300 VA, CFL-

Leuchstofflampen 10-200 W, LED-Lampen 3-200 W und elektronische LED-Netzgeräte,

Steuerung über integrierten Taster oder von mehreren Stellen über Schließtaster NO, Bedienung

und Regelung über Drehpotentiometer, MASTER-Funktion für 20137, Mindestleistung-Regelung,

im Dunkeln sichtbar, grau. Nicht für Isoset-Gehäuse.

Die mit der Serie Plana für den Wohnbereich kombinierte Lösung gibt es auch in der

Ausführung mit Bakterienschutz (Art. 14136.AB). Die Bakterienschutzbehandlung gewähr-

leistet die Hygiene des Produkts durch die von Silberionen (AG+) entfaltete Wirkung und

verhindert sowohl die Bildung als auch die Vermehrung von Keimen, Bakterien, Viren und

Pilzen. Um die Wirksamkeit des Bakterienschutzes und eine dauerhafte Hygiene zu garan-

tieren, raten wir, das Produkt wie üblich regelmäßig zu reinigen.

WICHTIG: Von einem einzelnen Regler Master oder Slave können nur gleiche Lampen

geregelt werden. Alle geregelten Lampen müssen vom Hersteller als DIMMBAR gekenn-

zeichnet sein. Auf der Packung der Lampen die Art der kompatiblen Dimmung prüfen: LE

(Leading Edge) oder TE (Trailing Edge). Wenn nichts angegeben ist, funktioniert die Lampe

sowohl als Phasenanschnitt- als auch als Phasenabschnitt-Dimmer, und es ist Aufgabe des

Installationstechnikers, die Dimmerart zu wählen, die den besten Betrieb der Lampe garantiert.

EIGENSCHAFTEN

• Ein- und Ausschalten der Last über eingebaute Drucktaste oder normale, nicht beleuchtete

Schließtasten, Regelung mittels Druckknopf.

• Allmähliches Einschalten (Softstart): Zur Gewährleistung eines schrittweise erfolgenden Übergangs

vom Aus-Status zur maximalen bzw. zuvor eingestellten Lichtstärke; diese Funktion trägt zur

Erhöhung der Betriebslebensdauer der Lampe bei, da die Belastung des Glühdrahts während

der Einschaltung im kalten Zustand verringert wird, und verhindert den Blendeffekt für Personen

• Sofortiges Einschalten (Flash Start): Zur Verwendung mit Kompakt-Leuchtstofflampen, garan-

tiert korrektes Einschalten der Lampen mit Einschaltschwierigkeiten auf Mindeststufe.

• Allmähliches Ausschalten (Soft End): Zur Gewährleistung eines schrittweise erfolgenden

Übergangs vom Ein- zum Aus-Status.

• Phasenanschnittsteuerung (LE): Zur Verwendung mit Glühlampen, Kompakt-Leuchtstofflampen

oder kompatiblen LED-Lampen und elektronischen Transformatoren Typ L

•Phasenabschnittsteuerung (TE): Zur Verwendung mit kompatiblen Lasten wie Leuchtstofflampen,

LED-Lampen oder elektronischen Transformatoren Typ C

• Schutz gegen Kurzschlüsse bei der Lichteinschaltung mit Auslösesignal über aufblinkende Kontrollleuchte.

• Wärmeschutz mit Auslösesignal über aufblinkende Kontrollleuchte.

• MASTER-SLAVE-Funktion: Unter Beachtung der Vorgabe, die maximale, von jedem Dimmer

regelbare Leistung nicht zu überschreiten, kann ein MASTER-Gerät mit bis zu 3 SLAVE-

Geräten.

• Benutzung in trockener, nicht staubiger Umgebung bei einer Temperatur zwischen 0 °C und +35 °C.

• Bei Installation von 2 Reglern in ein und derselben Dose müssen die von jedem Regler gere-

gelten Lasten so begrenzt werden, dass ihre Summe nicht die von einem einzelnen Gerät

regelbare Höchstleistung übersteigt.

• Der 3-Draht-Anschluss ist bei Verwendung der Netzteile 01874-01875 und der Lampen 02662

erforderlich.

ANSCHLÜSSE

• Bedienung über eingebaute Drucktaste oder von mehreren Stellen mit parallelgeschalteten

Schließtasten. Keine Schließtasten mit Kontrollleuchte verwenden.

HINWEIS: DIE ON/OFF-TASTE WIRD AN DEN CABLE NEUTRAL VERBUNDEN.

• Zur Gewährleistung der korrekten Funktionsweise darf die Länge jeder Verbindung zwischen

dem MASTER-Dimmer und den SLAVE-Dimmern oder Schließtasten 100 m nicht überschreiten.

• Die Anschlussleiter auf den Boden des Gehäuses schieben, damit sie nicht den Reglerkörper

berühren können.

NORMKONFORMITÄT

NS-Richtlinie. EMV-Richtlinie. Norm EN 60669-2-1.

2-DRAHT-ANSCHLUSS

3-DRAHT-ANSCHLUSS



Kleinste Stufe

wird erhöht



Kleinste Stufe

wird verringert

Flash start

Einschaltung auf höchster

Stufe für 1 Sekunde, dann

Umschaltung auf die vorge-

gebenen Helligkeitsstufe

Soft start

allmähliche Einschaltung

bei der vorgegebenen

Helligkeitsstufe

Phasenanschnitt-Dimmung LE Phasenabschnitt-Dimmung TE

20136.1-19136.1-16603.1

14136.1-14136.1.AB

20136.1-19136.1-16603.1

14136.1-14136.1.AB

ON/OFF-Taste

Regelbare Lasten LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 Lampen) 10 - 200 W (max 10 Lampen)

5 - 100 W (max 10 Lampen) 5 - 200 W (max 20 Lampen)

40 - 300 VA

(max 3 Transformatoren

)

40 - 300 VA

(max 5 Transformatoren

)

Regelbare Lasten LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 Lampen) 10 - 200 W (max 10 Lampen)

3 - 100 W (max 10 Lampen) 3 - 200 W (max 20 Lampen)

40 - 300 VA

(max 3 Transformatoren

)

40 - 300 VA

(max 5 Transformatoren

)

Netzteile

01874-01875

max 10 Netzteile Nicht anwendbar

Lampen

02662

max 10 Lampen Nicht anwendbar

20136.1

19136.1

14136.1

14136.1.AB

16603.1

EINSTELLUNG

Die obere Taste entfernen und stellen Sie den Dip-Schalter.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568D0 01 1607

Eikon

20136.1

Arké

19136.1

Idea

16603.1

Plana

14136.1-14136.1.AB

Ρυθμιστής 230 V~ 50 Hz για λαμπτήρες πυρακτώσεως, συμπαγείς λαμπτήρες φθορισμού με

δυνατότητα dimmer, λαμπτήρες LED με δυνατότητα dimmer, ηλεκτρονικούς μετασχηματιστές και

τροφοδοτικά για LED.Έλεγχος ενεργοποίησης/απενεργοποίησης με ενσωματωμένο πλήκτρο ή

από πολλά σημεία με πλήκτρα NO, ρύθμιση μέσω διακόπτη. Μπορεί να λειτουργήσει στον τρόπο

λειτουργίας LE (Leading Edge, ανερχόμενη παρυφή) ή TE (Trailing edge, κατερχόμενη παρυφή).

Λειτουργία MASTER για 20137, δυνατότητα εντοπισμού στο σκοτάδι.

Η λύση που συνδυάζεται με την αστική σειρά Plana είναι επίσης διαθέσιμη στην αντιβακτηριδιακή

έκδοση (κωδ. 14136.AB). Η αντιβακτηριδιακή επεξεργασία διασφαλίζει την υγιεινή του προϊόντος μέσω

της δράσης των ιόντων αργύρου (AG+) και προλαμβάνει το σχηματισμό και τον πολλαπλασιασμό

μικροβίων, βακτηριδίων, ιών και μυκήτων. Για να είναι αποτελεσματική η αντιβακτηριδιακή δράση και για

να διατηρηθεί η υγιεινή του προϊόντος, συνιστάται να καθαρίζετε το προϊόν τακτικά με το συνήθη τρόπο.

ΣΗΜΑΝΤΙΚΟ: Οι ελεγχόμενοι λαμπτήρες από έναν μεμονωμένο ρυθμιστή master ή slave

πρέπει να είναι ίδιοι. Όλα τα ελεγχόμενα φορτία πρέπει να έχουν δυνατότητα DIMMER

σύμφωνα με τις προδιαγραφές του κατασκευαστή. Ελέγξτε στη συσκευασία των λαμπτήρων τη

συμβατή τυπολογία ρύθμισης dimmer: LE (Leading Edge, ανερχόμενη παρυφή) ή TE (Trailing

Edge, κατερχόμενη παρυφή). Εάν δεν αναφέρεται, ο λαμπτήρας μπορεί να χρησιμοποιηθεί και

στους δύο τρόπους λειτουργίας. Ο τεχνικός εγκατάστασης μπορεί να επιλέξει την τυπολογία της

ρύθμισης dimmer που διασφαλίζει τη βέλτιστη λειτουργία του λαμπτήρα.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Ενεργοποίηση, απενεργοποίηση του φορτίου μέσω ενσωματωμένου πλήκτρου ή μη

φωτιζόμενων, κανονικά κλειστών πλήκτρων (NC), ρύθμιση μέσω διακόπτη.

• Σταδιακή ενεργοποίηση (soft start): διασφαλίζει τη σταδιακή μετάβαση από την κατάσταση

απενεργοποίησης στην κατάσταση μέγιστης φωτεινότητας ή στην προηγούμενη ρύθμιση. Με τον

τρόπο αυτό, συμβάλλει στην αύξηση της διάρκειας ζωής του λαμπτήρα μειώνοντας την καταπόνηση

του νήματος κατά την ενεργοποίηση εν ψυχρώ και αποτρέπει το φαινόμενο θάμβωσης.

• Άμεση ενεργοποίηση (flash start): χρησιμοποιείται με συμπαγείς λαμπτήρες φθορισμού και

διασφαλίζει τη σωστή ενεργοποίηση των λαμπτήρων με ελάχιστη δυσκολία.

• Σταδιακή απενεργοποίηση (soft end): διασφαλίζει τη σταδιακή μετάβαση από την κατάσταση

ενεργοποίησης στην κατάσταση απενεργοποίησης.

• Ρύθμιση LE (ανερχόμενη παρυφή): χρησιμοποιείται με λαμπτήρες πυρακτώσεως, συμπαγείς λαμπτήρες

φθορισμού ή συμβατούς λαμπτήρες LED και ηλεκτρονικούς μετασχηματιστές τύπου L

• Ρύθμιση TE (κατερχόμενη παρυφή): χρησιμοποιείται με συμβατά φορτία, όπως λαμπτήρες

φθορισμού, λαμπτήρες LED ή ηλεκτρονικούς μετασχηματιστές τύπου C

• Προστασία από βραχυκυκλώματα κατά την ενεργοποίηση με επισήμανση της επέμβασης

μέσω λυχνίας που αναβοσβήνει.

• Θερμική προστασία με επισήμανση της επέμβασης μέσω λυχνίας που αναβοσβήνει.

• Λειτουργία MASTER-SLAVE: για μη υπέρβαση της μέγιστης ελεγχόμενης ισχύος από κάθε

ρυθμιστή. Σε μια συσκευή MASTER μπορούν να προστεθούν έως 3 συσκευές SLAVE

• Πρέπει να χρησιμοποιείται σε στεγνούς χώρους, χωρίς σκόνη, σε θερμοκρασία μεταξύ 0°C και +35°C.

• Στην περίπτωση εγκατάστασης 2 ρυθμιστών στο ίδιο κουτί, τα ελεγχόμενα φορτία από

κάθε ρυθμιστή πρέπει να μειωθούν, ώστε το άθροισμά τους να μην υπερβαίνει τη μέγιστη

ελεγχόμενη ισχύ από έναν μεμονωμένο μηχανισμό.

• Σύνδεση 3 καλωδίων απαιτείται στην περίπτωση στην οποία χρησιμοποιούνται τα

τροφοδοτικά 01874-01875 και οι λαμπτήρες 02662.

ΣΥΝΔΕΣΕΙΣ

• Ελεγχος μέσω ενσωματωμένου πλήκτρου ή από πολλά σημεία με παράλληλα πλήκτρα NO.

Μη χρησιμοποιείτε πλήκτρα NO με ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: ΤΟ ΚΟΥΜΠΙ ON / OFF ΕΧΕΙ ΣΥΝΔΕΘΕΙ ΜΕ ΤΟ ΚΑΛΩΔΙΟ NEUTRAL.

• Για να διασφαλιστεί η σωστή λειτουργία, το μήκος κάθε σύνδεσης μεταξύ του ρυθμιστή MASTER

και των ρυθμιστών SLAVE ή των πλήκτρων NO δεν πρέπει να υπερβαίνει τα 100 m.

• Πιέστε τους αγωγούς σύνδεσης στο κάτω μέρος του κουτιού, ώστε να αποφευχθεί η επαφή των

αγωγών με το σώμα του ρυθμιστή.

ΚΑΝΟΝΙΣΜΟΙ ΑΝΑΦΟΡΑΣ

Οδηγία ΧΤ. Οδηγία EMC. Πρότυπο EN 60669-2-1.

ΣΥΝΔΕΣΗ 2 ΚΑΛΩΔΙΩΝ

ΣΥΝΔΕΣΗ 3 ΚΑΛΩΔΙΩΝ

ΡΥΘΜΙΣΗ

Αφαιρέστε το πάνω πλήκτρο.



Αύξηση ελάχιστης

ρύθμισης



Μείωση ελάχιστης

ρύθμισης

Flash start

ενεργοποίηση στη μέγιστη

ρύθμιση για 1 δευτερόλεπτο

και, στη συνέχεια, μετάβαση

στην καθορισμένη ένταση

Soft start

σταδιακή ενεργοποίηση στην

καθορισμένη ένταση

Κουμπί ON/OFF

Ρύθμιση dimmer στη λειτουργία LE Ρύθμιση dimmer στη λειτουργία TE

20136.1-19136.1-16603.1

14136.1-14136.1.AB

20136.1-19136.1-16603.1

14136.1-14136.1.AB

Ελεγχόμενα φορτία LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 λαμπτήρες το μέγ) 10 - 200 W (max 10 λαμπτήρες το μέγ)

5 - 100 W (max 10 λαμπτήρες το μέγ) 5 - 200 W (max 20 λαμπτήρες το μέγ)

40 - 300 VA

(max 3 μετασχηματιστές

)

40 - 300 VA

(max 5 μετασχηματιστές

)

Ελεγχόμενα φορτία LE TE

40 - 400 W 40 - 300 W

10 - 100 W (max 5 λαμπτήρες το μέγ) 10 - 200 W (max 10 λαμπτήρες το μέγ)

3 - 100 W (max 10 λαμπτήρες το μέγ) 3 - 200 W (max 20 λαμπτήρες το μέγ)

40 - 300 VA

(max 3 μετασχηματιστές

)

40 - 300 VA

(max 5 μετασχηματιστές

)

Τροφοδοτικά

01874-01875

max 10 τροφοδοτικά το μέγ Δεν ισχύει

Λαμπτήρες ασφαλείας

02662

max 10 λαμπτήρες το μέγ Δεν ισχύει

20136.1

19136.1

14136.1

14136.1.AB

16603.1

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Vimar Dimmer

Vimar

Vimar LINEA 30805 Manuale utente

Vimar

Vimar Eikon 20136.1 Manuale utente

Vimar

Vimar Eikon 20135.1.120 Manuale utente

Vimar

Vimar Eikon 20137.120 Manuale utente

Vimar

Vimar Eikon 20135.1 Manuale utente

Manuali Dimmer popolari di altre marche

ZooZ

ZooZ ZEN54 LR Manuale utente

Lex

Lex 6KW Manuale utente

DIODE LED

DIODE LED TOUCHDIAL Mini Manuale utente

Viessmann

Viessmann 5590 Manuale utente

American DJ

American DJ DP-8A Manuale utente

Teleco

Teleco TVSTICK868RGB29 Manuale utente

INSTEON

INSTEON LampLinc 2457D2 Manuale utente

LEGRAND

LEGRAND WattStopper RH703PTU Manuale utente

ADB

ADB EURODIM TWIN TECH Manuale utente

Sinope

Sinope DM2550ZB-C4 Manuale utente

SkyLink

SkyLink SK7 Manuale utente

Makel

Makel RC Manuale utente

Lightronics

Lightronics XC-62 Manuale utente

Triton Blue

Triton Blue DM-1225 Manuale utente

ETC

ETC ES750 Istruzioni operative

NA OMEGA + Manuale utente

GE ZB3001 Manuale utente

LSC

LSC DP-1210 Manuale utente
