Vimar ELVOX 46316.210 Manuale utente

MANUALE UTENTE

46316.210

46312.004

46322.004

46326.210

46332.012

TELECAMERA A COLORI DAY & NIGHT HD-SDI DNR

TVCC

ISO9001:2008

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA

NON APRIRE

ATTENZIONE:PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA

NON RIMUOVERE IL COPERCHIO(O LA PARTE POSTERIORE).

NESSUNA PARTE RIPARABILE DALL’UTENTE AL L’INTERNO.

RIMANDARE L’ASSISTENZA A PERSONALE QUALIFICATO.

Il simbolo della freccia a forma di fulmine inserito in un triangolo equilatero

serve ad avvertire l'utente della presenza di tensione elettrica pericolosa non

isolata, all'interno del contenitore del prodotto, che può essere di intensità tale

da costituire pericolo di scossa elettrica per le persone.

Il simbolo del triangolo con il punto esclamativo serve ad avvisare l'utente della

presenza di importanti istruzioni di funzionamento e manutenzione (assistenza)

nella documentazione che accompagna il dispositivo.

INFORMAZIONI: Questo apparecchio è stato testato ed è risultato conforme ai limiti stabiliti

per i dispositivi digitali di ClasseA, ai sensi della Parte 15 degli standard FCC e CE.

Questi limiti sono progettati per offrire protezione adeguata contro le interferenze dannose

quando l'apparecchiatura è utilizzata in un ambiente commerciale.

L'attrezzatura genera, utilizza e può irradiare frequenze radio e, se non installata e utilizzata

secondo il manuale di istruzioni, può provocare interferenze dannose alle comunicazioni radio.

L'utilizzo di questa attrezzatura in aree residenziali può causare interferenze dannose che

l'utente potrebbe dover correggere a proprie spese.

AVVERTENZE: I cambiamenti o le modifiche non espressamente approvati dal costruttore

potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

L'installazione deve essere effettuata da un tecnico qualificato e

deve essere conforme a tutte le normative locali.

ATTENZIONE: Per evitare il rischio di scosse elettriche e incendi:

☞NON utilizzare fonti di alimentazione diverse da quelle specificate.

☞NON esporre il dispositivo alla pioggia o all'umidità.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK

DO NOT REMOVE COVER(OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

ISO14001

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK

DO NOT REMOVE COVER(OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

ISO14001

TVCC

Indice

Indice 3

Caratteristiche generali

Avvertenze

Precauzioni

Risoluzione dei problemi

Congurazione del menu

▶Pulsante di controllo OSD

▶Menu Set Up (impostazioni)

▶Configurazione del menu

▶Lens (obiettivo)

▶Exposure (esposizione)

▶Back Light (controluce)

▶Day & Night

▶White Bal. (bilanciamento del bianco)

▶DNR (riduzione rumore digitale)

▶Image (immagine)

▶Motion (movimento)

▶System (sistema)

▶Exit (esci)

TVCC

Caratteristiche generali

DNR(riduzione rumore digitale)

La tecnologia DNR di queste telecamere, utilizza sia un filtro adattativo 2D per ridurre il

rumore che si crea nella luminosità dell'immagine, sia un filtro adattativo 3D per

l'attenuazione del rumore causato dal movimento. Di conseguenza, la telecamera

HD-SDI supporta la funzione Motion Adaptive DNR che elimina il rumore e riduce

notevolmente l'effetto movimento.

Sorveglianza HD(alta definizione)

La telecamera HD-SDI offre condizioni di sorveglianza superiori a quelle delle normali

telecamere VGA.

ACCE(miglioramento del contrasto e del colore adattivo)

Il software può attivare la funzione che migliora le Immagini. Migliora le immagini

HD-SDI, esaltando la nitidezza delle immagini catturate in condizioni non ottimali, come

nebbia, fumo, pioggia o neve. Applicata alle immagini video in diretta o registrate, offre

risultati in tempo reale e mostra dettagli visivi che altrimenti sarebbero difficili da vedere.

HLC(compensazione della luce forte)

La funzione Compensazione della luce forte è particolarmente efficace per leggere

targhe delle auto di notte. Gli utenti possono selezionare e definire l'area di osservazione

necessaria per l'oggetto di destinazione e ignorare le aree con luminosità intensa.

Illuminazione

Con una illuminazione minima incredibile di 0.017Lux, è in grado di catturare immagini di

buona qualità anche in condizioni di luce estremamente bassa e il rumore correlato è

significativamente ridotto dalla tecnologia ultra avanzata DNR (riduzione rumore digitale).

Zone di privacy

Una "Zona di privacy" può essere configurata se si desidera bloccare la visualizzazione

di aree specifiche nell'immagine, in osservanza della normativa sulla Privacy.

Funzioni aggiuntive

Menu OSD - On Screen Display

Mascheramento privacy - 8 zone, Sens-Up - x60 volte, Zoom digitale - x64

DNR

Digital

Reduction

Noise

0.017 Lux

Illumination

Minimum

High Definition

Contrast Enhanment

Adaptive Color

ACCE

DSP

3D-DNR

OSD

Privacy Zone

HLC

DNR

Digital

Reduction

Noise

0.017 Lux

Illumination

Minimum

High Definition

Contrast Enhanment

Adaptive Color

ACCE

DSP

3D-DNR

OSD

Privacy Zone

HLC

DNR

Digital

Reduction

Noise

0.017 Lux

Illumination

Minimum

High Definition

Contrast Enhanment

Adaptive Color

ACCE

DSP

3D-DNR

OSD

Privacy Zone

HLC

DNR

Digital

Reduction

Noise

0.017 Lux

Illumination

Minimum

High Definition

Contrast Enhanment

Adaptive Color

ACCE

DSP

3D-DNR

OSD

Privacy Zone

HLC

DNR

Digital

Reduction

Noise

0.017 Lux

Illumination

Minimum

High Definition

Contrast Enhanment

Adaptive Color

ACCE

DSP

3D-DNR

OSD

Privacy Zone

HLC

DNR

Digital

Reduction

Noise

0.017 Lux

Illumination

Minimum

High Definition

Contrast Enhanment

Adaptive Color

ACCE

DSP

3D-DNR

OSD

Privacy Zone

HLC

3D-DNR

Digital

Reduction

Noise

0.00001 Lux

Illumination

Minimum

Resolution

Horizontal

600

Wide Dynamic Range

Digital

WDR

Backlight

Compensation

BLC

DSP

3D-DNR

OSD

Smart-IR

TVCC

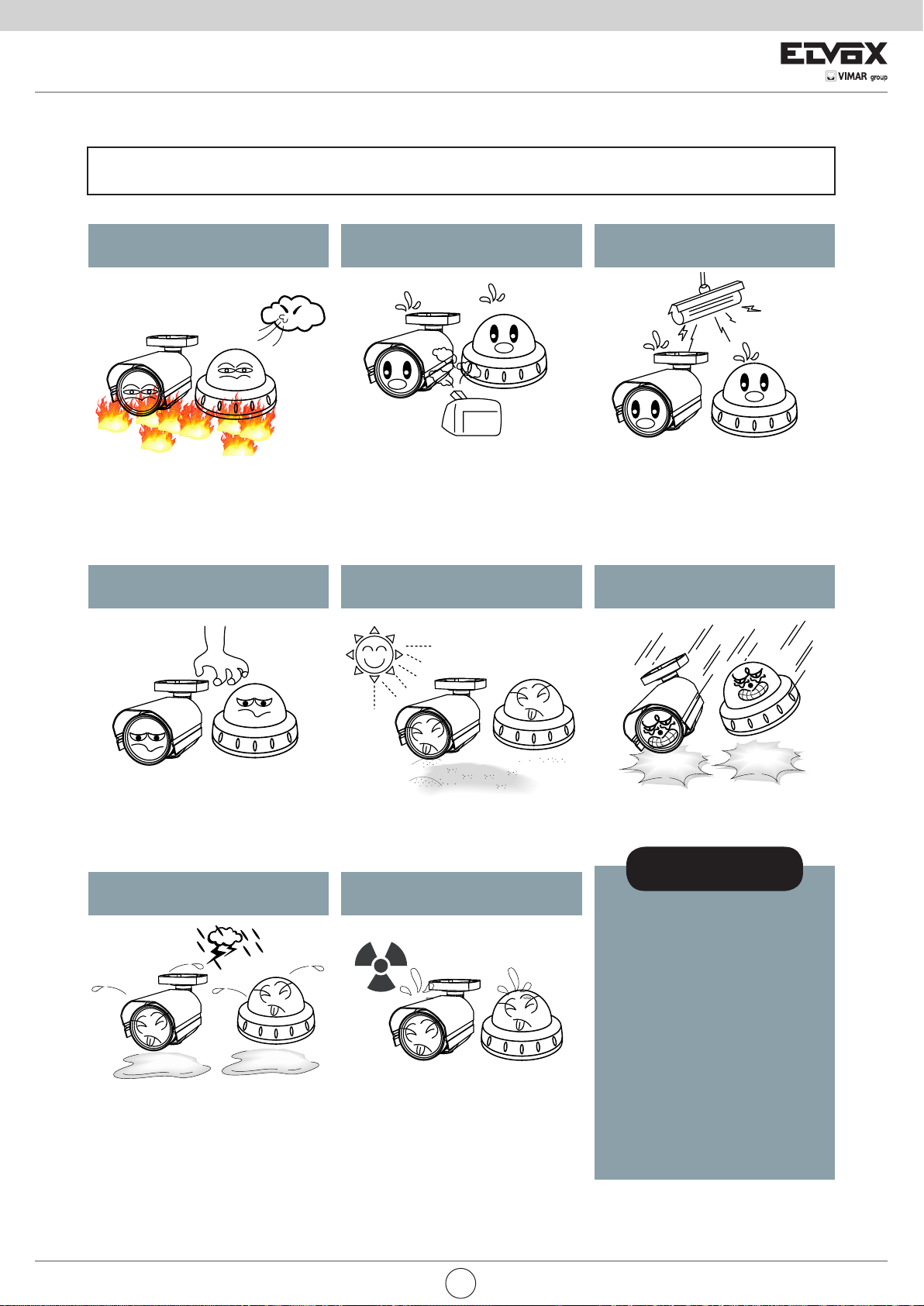

Non installare la telecamera in

condizioni di temperatura estreme.

Non toccare l'obiettivo anteriore della

telecamera.

Evitare di esporre la telecamera alla

pioggia e non versare liquidi su di essa.

Non installare o utilizzare la telecamera

in ambienti con valori di umidità elevati.

Non installare o utilizzare la telecamera in

ambienti con valori di umidità elevati.

Non rivolgere la telecamera verso fonti

luminose ad alta intensità.

Non esporre la telecamera a radiazioni.

Non installare la telecamera in

condizioni di luminosità instabile.

Non lasciar cadere la telecamera e non

sottoporla a urti.

Utilizzare la telecamera solo in condizioni di

temperatura compresa fra -10°C e +50°C.

Prestare particolare attenzione a garantire

un'adeguata ventilazione quando la

telecamera opera a temperature elevate.

Questa è una delle parti più importanti

della telecamera. Fare attenzione a non

lasciare impronte sul coperchio

dell'obiettivo.

Se si bagna, asciugare immediatamente.

I liquidi possono contenere minerali che

corrodono i componenti elettronici.

Ciò potrebbe causare un

malfunzionamento.

Se esposto a radioattività, il CCD smette

di funzionare.

Sbalzi di illuminazione o sfarfallii possono

portare la telecamera a funzionare in

modo improprio.

NOTA

* Se la telecamera è esposta a

faretti o a oggetti che riflettono

la luce in modo intenso,

l'immagine può presentare

striature o effetto blooming.

* Verificare che l'alimentazione

soddisfi le normali specifiche

prima di collegare la

telecamera.

Precauzioni

TVCC

Avvertenze

Precauzioni per l'uso

Maneggiare la telecamera con cura:

◑ La telecamera deve essere installata solo da personale qualicato

◑Non contiene parti riparabili dall'utente

◑Non smontare la telecamera se non per effettuare le regolazioni iniziali

◑Utilizzare alimentazione regolata a 24 volt c.a. o 12 volt c.c. approvata UL

◑

Utilizzare un cavo di alimentazione a basso voltaggio adatto a evitare

incendi o scosse elettriche

◑

Assicurarsi che l'area di installazione supporti il peso della telecamera

◑Non utilizzare detergenti forti o abrasivi per pulire la telecamera

◑Non esporre la telecamera alla luce diretta del sole

◑Non installare la telecamera in luoghi ad alto tasso di umidità

◑Non installare vicino a dispositivi di raffreddamento o riscaldamento

◑

Non esporre la telecamera alla pioggia o all'umidità

TVCC

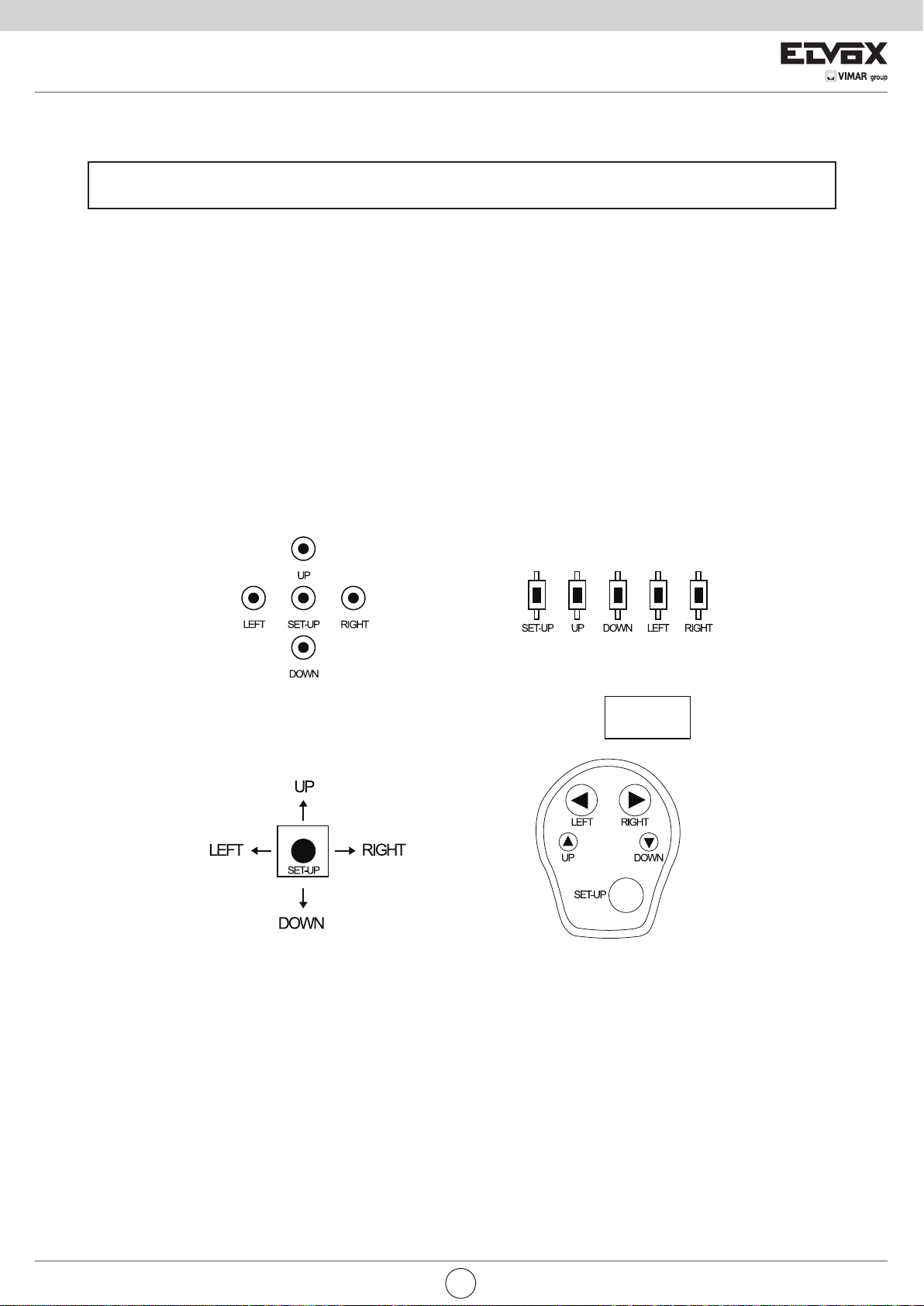

Pulsante di controllo OSD

1. Il pulsante di controllo OSD del tipo A, B e C può essere utilizzato

quando è necessario il controllo OSD.

2. Il tipo D è un'opzione extra (telecomando a lo)

Tipo A Tipo B

Tipo C Tipo D (Opzione)

TVCC

●

Menu Set Up (impostazioni)

Come impostare il menu della telecamera

INDOOR (Modo interno)

OUTDOOR (Modo esterno)

RETURN

MANUAL

BRIGHTNESS (Luminosità) AUTO

Manuale

AGC

RETURN

H - POS

V - POS

H - SIZE

V - SIZE0~ 20 Livello selezionabile

RETURN

PESO

RETURN

COLOR

B/WDELAY

RETURN

AGC THRES

MARGIN

DELAY

RETURN

ATW

PRESET R - GAIN

B - GAIN

RETURN

AWB

SHARPNESS (Nitidezza)

GAMMA

GUADAGNO COLORE 0 ~ 20 Livello selezionabile

MIRROR

FLIP

D - ZOOM x1 ~ x8 Livello selezionabile

D - WDR ON

ZONE NUM

ZONE DISP

H - POS

V - POS

H - SIZE

V - SIZE

Y LEVEL

CR LEVEL

CB LEVEL

RETURN

OFF

RETURN

LENS

(Obiettivo)

DAY/NIGHT

(Giorno/notte)

DNR

AUTO

0 ~ 20 Livello selezionabile

MANUAL

PRIVAC

~ 40 Livello selezionabile

0 ~ 31 Livello selezionabile

ON / OFF Selezionabile

0 ~ 60 Livello selezionabile

0 ~ 40 Livello selezionabile

0 ~ 20 Livello selezionabile

ON / OFF Selezionabile

OFF / LOW / MIDDLE / HIGH Livello selezionabile

SHADING (Ombreggiature) 1% ~ 100% Livello selezionabile

OFF

MODE

SHUTTER (Otturatore) 1/25,1/30,1/60,1/50, 1/120, 1/240, 1/500, 1/1000, 1/2000, 1/4000,

1/8000,1/16000, 1/30000, 1/60000

x2 , x3, x4, x8, x16, x32, x64 Livello selezionabile

OFF

SENSE-UP

O.45, 0.5, 0.55, 0.6, 0.65 Livello selezionabile

ON / OFF Selezionabile

EXPOSURE

(Esposizione)

HLC

0~20 Livello selezionabile

0 ~ 20 Livello selezionabile

BLC

WDR

EXTLOW / MIDDLE / HIGH Livello selezionabile

0 ~ 20 Livello selezionabile

LOW / MIDDLE / HIGH (Basso, Medio, Alto)

LOW / MIDDLE / HIGH Livello selezionabile

WHITE BAL0 ~ 20 Livello selezionabile

0 ~ 20 Livello selezionabile

PUSHING

LOW / MIDDLE / HIGH Livello selezionabile

BACKLIGHT

OFF

OFF0 ~ 10 Livello selezionabile


0 ~ 20 Livello selezionabile

0~20 Livello selezionabile

ANTI-SAT0~20 Livello selezionabile

TVCC

●

Menu Set Up (impostazioni)

Come impostare il menu della telecamera

SENSIBILITÀ

DET H - POS

DET V - POS

DET H - SIZE

DET V - SIZE

OSD MOVIMENTO

ALLARME

RETURN

OFF CAM ID

BAUDRTE

ID DISPLAY

RETURN

COLOR SPACE

FRAMERATE

CVBS

RESET ON

RETURN

EXIT

OFFCOLOR1 / COLOR2 / COLOR3 Selezionabile

25 FPS / 30 FPS Selezionabile

NTSC / PAL Selezionabile

PUSHING

COM.

ON / OFF Selezionabile

MOTION

SYSTEM

0 ~ 40 Livello selezionabile

0 ~ 60 Livello selezionabile

0 ~ 20 Livello selezionabile

0 ~ 60 Livello selezionabile

0 ~ 20 Livello selezionabile

2400 / 4800 / 9600 / 57600 / 115200 Selezionabile

0 ~ 40 Livello selezionabile

ON / OFF Selezionabile

TVCC

1. Premere il tasto SET (impostazione) per accedere alla modalità menu.

2. Selezionare la funzione desiderata utilizzando la direzione SU/GIÙ (/\ \/) del tasto SET.

Se la freccia del tasto ENTER ( ) è visualizzata accanto alla funzione, premere il tasto

SET per accedere al menu di funzione.

3. Se c'è un'impostazione per questa funzione sul lato destro dello schermo, utilizzare la

direzione SINISTRA/DESTRA per alternare le impostazioni e confermare la scelta

premendo il tasto SET.

4. Quando le impostazioni sono complete, andare su ESCI per salvare e uscire dal menu OSD.

Congurazione del menu

Lens (obiettivo)

Qui è possibile configurare le impostazioni dell'obiettivo.

LENS [DC, MANUAL]:

Se si utilizza un obiettivo con diaframma manuale, impostare questa voce su MANUAL.

Se si utilizza un obiettivo controllato da DC, impostarla su DC.

LENS

EXPOSURE

BACKLIGHT

DAY / NIGHT

WHITE BAL

DNR


MOTION

SYSTEM

EXIT

OFF

AUTO

ATW

MIDDLE

OFF

LENS

EXPOSURE

BACKLIGHT

DAY / NIGHT

WHITE BAL

DNR


MOTION

SYSTEM

EXIT

OFF

AUTO

ATW

MIDDLE

OFF

TVCC

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Vimar Telecamera di sicurezza

Vimar

Vimar ELVOX 4621.028EA Manuale utente

Vimar

Vimar ELVOX 46617.550D Manuale utente

Vimar

Vimar ELVOX 4622.2812EDT Manuale utente

Vimar

Vimar ELVOX 4621.2812EDT Manuale utente

Vimar

Vimar ELVOX 4651.036B Manuale utente

Vimar

Vimar ELVOX TVCC 46516.650B Manuale utente

Vimar

Vimar Elvox 4622.2812EMS Manuale utente

Vimar

Vimar ELVOX TVCC 46216.312FM Manuale utente

Vimar

Vimar ELVOX 4624.036EA Manuale utente

Vimar

Vimar ELVOX 46243.030B Manuale utente

Vimar

Vimar ELVOX TVCC 46535.010B.01 Manuale utente

Vimar

Vimar ELVOX TVCC 4622.2812FMA Manuale utente

Vimar

Vimar ELVOX TVCC 4651.036F Manuale utente

Vimar

Vimar ELVOX TVCC 4651.2713BLM Manuale utente

Vimar

Vimar Elvox TVCC 46613.036 Manuale utente

Vimar

Vimar 46812.036D Manuale utente

Vimar

Vimar ELVOX 46316.210A Manuale utente

Vimar

Vimar ELVOX TVCC 46226.312FM Manuale utente

Vimar

Vimar ELVOX 4621.2812EAE Manuale utente

Vimar

Vimar ELVOX 46226.312C.01 Manuale utente

Vimar

Vimar Elvox 46238.036 Manuale utente

Vimar

Vimar ELVOX 4622.2812FMS Manuale utente

Vimar

Vimar ELVOX TVCC 46212.036B.01 Manuale utente

Vimar

Vimar ELVOX 46241.036A Manuale utente

Manuali Telecamera di sicurezza popolari di altre marche

Okina USA

Okina USA SIR36-870VF650LP Manuale utente

Divio

Divio NDR155PA Manuale utente

Canon

Canon VB-C500D Manuale utente

Easy Access

Easy Access EasyGuard Manuale utente

Vivotek

Vivotek FD9389-EHV-v2 Manuale utente

TUYA

TUYA COSMO W2 Manuale utente

Eusso

Eusso UNC7500-IR Guida all'installazione

urmet domus

urmet domus 1096/204 Manuale utente

VC VC20 series Manuale utente

Axis

Axis Q1614 Manuale utente

ieGeek

ieGeek DD201 Manuale utente

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manuale utente

Vicon

Vicon V662-D-1 Istruzioni operative

Grundig

Grundig GCH-K0274P Manuale utente

Lorex

Lorex VANTAGE LBC7032 Manuale utente

4xem

4xem WPT Manuale utente

Samsung

Samsung SCV-3082 Manuale utente

Vitek

Vitek VTC-C544 Manuale utente
