VINCENT PHO-111 Manuale utente
Vincent
PHO-111
MM/MC-Phonovorverstärker
MM/MC Phono Preamplifier
Préamplificateur phono MM/MC
Bedienungsanleitung
Instructions for use
Manuel d‘utilisation
deutsch
english
français
2
Vincent
Sehr geehrter Kunde,
wir danken Ihnen für das Vertrauen, welches Sie uns durch die Entschei-
dung für dieses hochwertige Audio-Produkt, das Ihrem hohen Anspruch
an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen.
Auch wenn Sie verständlicherweise sofort beginnen wollen, das Gerät
zu verwenden, lesen Sie bitte vor dem Aufstellen und Anschließen dieses
Handbuch sorgfältig durch. Es wird Ihnen bei der Bedienung und der
optimalen Nutzung des Gerätes in Ihrem System helfen, selbst wenn die-
ses durch Ihren Fachhändler installiert wurde.
Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige
davon offensichtlich erscheinen mögen. Bei eventuellen Fragen steht Ihnen
Ihr Fachhändler gern zur Verfügung, er ist auch Ihr Ansprechpartner im
Fall der Garantie-Inanspruchnahme oder für Reparaturen nach dem
Gewährleistungszeitraum. Er ist in jedem Fall interessiert daran, dass Sie
ihm Ihre Erfahrungen mit Vincent-Produkten mitteilen.
Der PHO-111 erfüllt die hohen Ansprüche an die analoge Musikwieder-
gabe. Er korrigiert die für die Aufzeichnung von Schallplatten angewen-
dete (RIAA-)Vorverzerrung mit großer Genauigkeit und erlaubt so den
Anschluss eines Plattenspielers an Verstärker ohne speziellen Phono-
Eingang. Höchste Verarbeitungsqualität und ein hervorragendes Preis-
Leistungs-Verhältnis sind selbstverständlich.
Viel Freude mit Ihrem Produkt wünscht Ihnen
Ihr Vincent-Team
Vincent
3
INHALTSVERZEICHNIS
(CONTENTS/SOMMAIRE)
Inhaltsverzeichnis
Sicherheitshinweise
Weitere Hinweise
Lieferumfang
Beschreibung des Gerätes
Anschluss und Inbetriebnahme
Technische Daten
ab Seite 2
3
4
6
7
8
10
15
deutsch
starting at page 16 english
à partir de la page 31 français
4
Vincent
SICHERHEITSHINWEISE
Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlos-
sen sind, können dem Benutzer bei unsachgemäßer Behandlung gefähr-
lich werden. Verwenden Sie nur das im Lieferumfang enthaltene Stecker-
netzteil. Im Falle eines Defekts lassen Sie es nur von Ihrem Fachhändler
durch ein geeignetes Exemplar ersetzen. Überlassen Sie die Reparatur
des Gerätes qualifiziertem Fachpersonal. Durch Veränderungen im Gerät
oder an der Seriennummer erlischt der Garantieanspruch.
Das Steckernetzteil darf nicht geöffnet werden. Das Gerät ist nur für den
Anschluss an 230 Volt/50 Hz Wechselspannung, für Schutzkontaktsteck-
dosen und die Verwendung in geschlossenen Räumen zugelassen.
Ziehen Sie stets am Steckernetzteil und nie am Versorgungskabel, wenn
Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie sicher,
dass das Versorgungskabel nicht gequetscht, extrem gebogen oder
durch scharfe Kanten beschädigt wird.
Trennen Sie das Steckernetzteil vom Netz, bevor Sie am Gerät Kabel
anschließen oder entfernen, das Gerät längere Zeit nicht benutzen oder
dessen Oberfläche reinigen wollen. Warten Sie nach dem Ausschalten
bei Vollverstärkern, Endstufen und Receivern ca. eine Minute, bevor Sie
Kabelverbindungen trennen bzw. herstellen.
Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt.
Es entspricht allen festgelegten internationalen Sicherheits-
standards. Trotzdem sollten folgende Hinweise vollständig gele-
sen und beachtet werden, um eine Gefährdung zu vermeiden:
Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!
Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.
Vincent
5
SICHERHEITSHINWEISE
Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche
Chemikalien, Polituren und andere Reinigungsprodukte, die Spuren hin-
terlassen. Obwohl in diesem Gerät wenig Abwärme entsteht, achten Sie
darauf, dass um das Gerät die Umgebungsluft zirkulieren kann.
Stecken Sie das Netzteil des Phonovorverstärkers immer bereits ein, bevor
Sie den Verstärker Ihres Systems einschalten!
Achten Sie darauf, dass die Geräte nicht mit Flüssigkeiten, Feuchtigkeit,
Regen oder Wasserdampf in Berührung kommen. Halten Sie insbesonde-
re eine sichere Entfernung zu Wasserbehältern, Vasen etc. ein. Setzen Sie
die Geräte nie hohen Temperaturen (Sonneneinstrahlung) oder starken
Vibrationen aus.
Wir empfehlen Ihnen ausdrücklich, nach Möglichkeit die Originalver-
packung für spätere Transportzwecke aufzubewahren.
Erläuterung der grafischen Symbole
Der Blitz weist Sie darauf hin, dass im Gerät
gefährliche Spannungen vorhanden sind,
die einen Stromschlag verursachen können.
Das Ausrufezeichen macht Sie auf be-
sonders wichtige Hinweise bezüglich
Bedienung und Wartung aufmerksam.
Der Zeigefinger kennzeichnet nützliche
Informationen und Hinweise für den
Umgang mit dem Gerät.
6
Vincent
WEITERE HINWEISE
Elektronik-Altgeräte
Dieses Gerät unterliegt den Bestimmungen der EU-Richtlinie 2002/96/EC,
deren gesetzliche Umsetzung in Deutschland durch das Elektro- und
Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol
eines durchgestrichenen Abfalleimers auf dem Gerät gekennzeichnet. Alle
so gekennzeichneten, nicht mehr verwendeten Elektro- und Elektronik-Alt-
geräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene
Stellen entsorgt werden. Weitere Informationen zur Entsorgung des alten
Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder
dem Geschäft, in dem Sie das Produkt erworben haben.
CE-Zeichen
Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-
Zeichens und entspricht damit den Anforderungen an elektrische und
elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den
Richtlinien für Niederspannungsgeräte).
Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung sei-
ner Produkte. Deshalb bleiben Änderungen an Design und technischer
Konstruktion des Gerätes, sofern sie dem Fortschritt dienen, vorbehalten.
Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann
jederzeit ohne vorherige Ankündigung geändert werden und stellt keine
Verpflichtung seitens des Markeninhabers dar. Dieser übernimmt keiner-
lei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die
möglicherweise in dieser Anleitung enthalten sind.
Vincent
7
WEITERE HINWEISE
Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH,
76473 Iffezheim.
Dieses Dokument wurde verfasst von Andreas Böer. Es ist ein Produkt der
Sintron Vertriebs GmbH, 76473 Iffezheim und darf ohne ausdrückliche
und schriftliche Genehmigung weder komplett noch auszugsweise kopiert
oder verteilt werden.
LIEFERUMFANG
Bitte prüfen Sie den Inhalt der Verpackung, diese sollte
zusätzlich zur Fernbedienung folgendes Zubehör enthalten:
• 1 Netzgerät „AC ADAPTOR“
• dieses Handbuch
8
Vincent

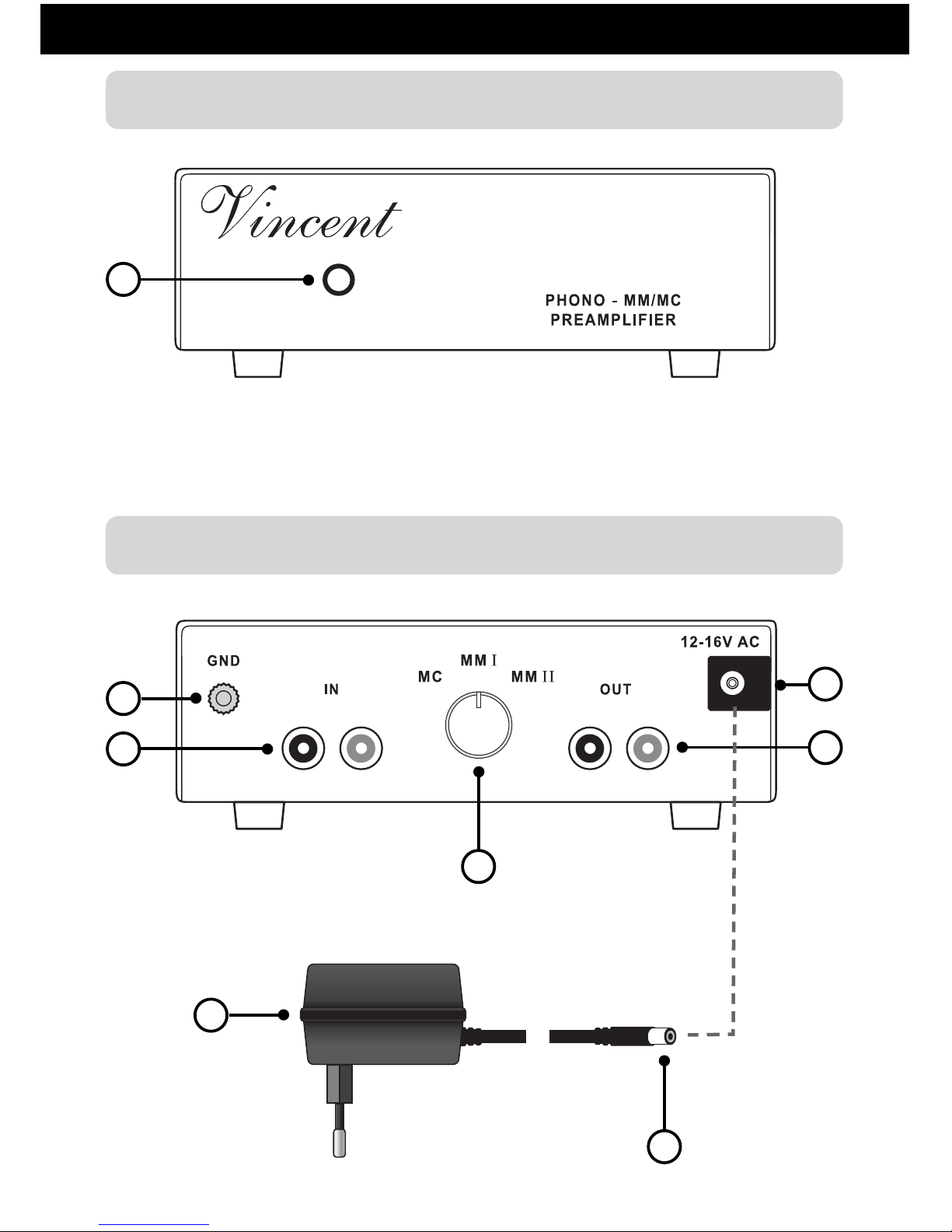

FRONTANSICHT
1
2
7
3
4
5
6
8
RÜCKANSICHT
Vincent
9
1. LED zur Betriebskontrolle
Leuchtet, sobald das Gerät mit
dem Steckernetzteil verbunden
und dieses Netzteil in eine ge-
eignete Steckdose eingesteckt ist.
2. GND: Masse-Klemme für
den Plattenspieler
Die meisten Plattenspieler besit-
zen zusätzlich zu den beiden
Cinch-Anschlüssen ein Masse-
Kabel, welches durch den an
seinem Ende angebrachten
Kabelschuh zu erkennen ist und
welches an dieser Masseklem-
me angebracht werden muss.
3. IN: Signaleingang für
den Plattenspieler
Der Audio-Ausgang des Platten-
spielers (oder das fest am Platten-
spieler
angebrachte Signal-
kabel) wird mit diesem Cinch-
Audioeingang verbunden.
4. MC/MM I/MM II:
Umschalter für Typ des
Tonabnehmersystems
An diesem Drehknopf muss vor
der ersten Inbetriebnahme des
Plattenspielers bzw. des Tonab-
nehmersystems der Typ des
Tonabnehmersystems einge-
stellt werden. Siehe Abschnitt
„Einstellung von Betriebsart
und Kapazität des Tonab-
nehmersystems“.
5. OUT: Signalausgang für
den Anschluss eines Voll-
oder Vorverstärkers
Der Audio-Eingang des Vollver-
stärkers/Vorverstärkers Ihres
HiFi-Systems wird mit diesem
Cinch-Audioausgang verbun-
den.
6. 12-16V AC: Stromver-
sorgungsanschluss
Stecken Sie an diesem Eingang
das Versorgungskabel (8) des
mitgelieferten Steckernetzteils
(7) ein. Stecken Sie das Netz-
teil in eine geeignete Netzsteck-
dose ein.
7. AC ADAPTOR: Stecker
netzteil mit Netzstecker
Dieses im Lieferumfang des
PHO-111 enthaltene Stecker-
netzteil dient der Stromversor-
gung des Gerätes. Verbinden
Sie es als letzten Schritt der
Installation mit dem Gerät und
mit einer geeigneten Netzstrom-
versorgung.
8. Geräte-Versorgungskabel
Stecken Sie den an diesem
Kabel befestigten Gerätestecker
an der Rückseite des PHO-111
(6) ein.
10
Vincent
ANSCHLUSS UND INBETRIEBNAHME
Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihen-
folge her. Nehmen Sie niemals Änderungen an den Kabelverbindungen
vor, während die Geräte eingeschaltet sind!
Als Steckverbinder für Audioeingänge sowie Audioausgänge sind
mechanisch identische Cinch-Buchsen vorhanden, achten Sie darauf,
dass Sie diese Anschlüsse bei der Installation nicht verwechseln! Achten
Sie ebenfalls darauf, die analogen Eingänge für rechts und links nicht zu
vertauschen. Häufig sind deren Cinch-Anschlüsse folgendermaßen farb-
lich markiert: rot für den rechten Kanal, schwarz oder weiß für den lin-
ken Kanal. Achten Sie darauf, dass alle Steckverbindungen fest sitzen.
Unzureichende Anschlüsse können Störgeräusche, Ausfälle und Fehl-
funktionen verursachen.
Stellen Sie das Gerät auf eine ebene/feste Unterlage, lassen Sie es nicht
an den Kabeln hängen und achten Sie darauf, dass es durch Zug an den
Verbindungskabeln nicht den Kontakt zur Unterlage verliert. Dieser Vor-
verstärker verarbeitet sehr empfindliche und im Pegel sehr niedrige
Signale. Platzieren Sie ihn deswegen möglichst weit weg von potentiel-
len Störquellen wie Netzkabeln, Mobiltelefonen, Steckernetzgeräten,
Transformatoren, Computern und Endverstärkern. Um das Klangpotential
Ihres Systems optimal auszunutzen, empfehlen wir, die Audio-Geräte auf
Vincent Racks zu platzieren und nicht aufeinander zu stellen.
