Vitavia VA0029-US Manuale utente

Assembly instructions

Montageanleitung

Notice de Montage

Montage Instructies

Montagevejledning

Monteringsanvisning

Montasjeveiledning

Kokoonpano-ohjeet

Istruzioni di Montaggio







Szerelési útmutató

Skupština Upute

Skupština Uputstvo







077.01.1807

VA0029-US

5900, 6700, 7600, 8300, 9900,

11500, 13000

(Use With VM0001-UJ, VM0023-s, VM0041-F)

All manuals and user guides at all-guides.com

077.01.1807

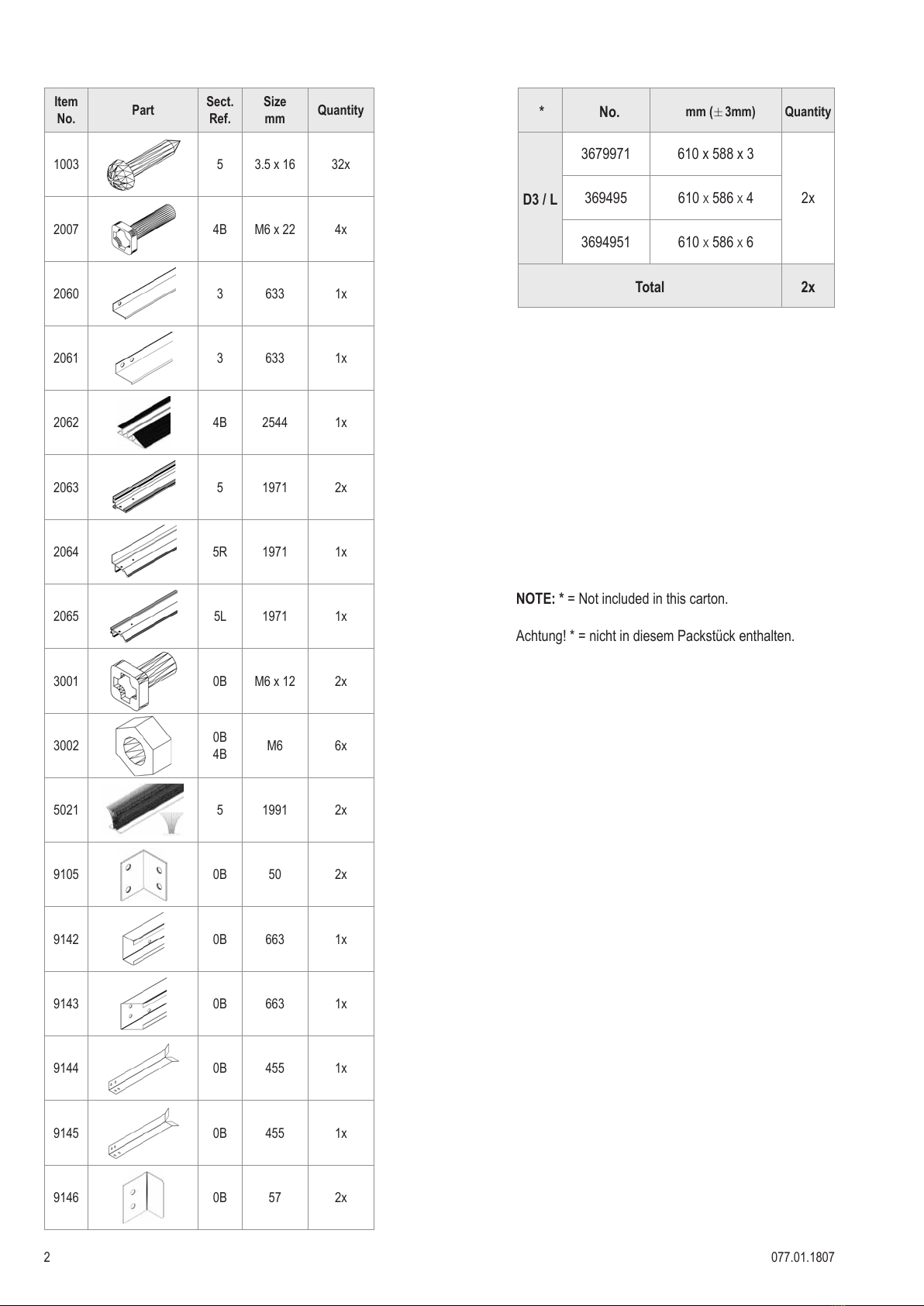

Item

No. Part Sect.

Ref.

Size

mm Quantity

1003 5 3.5 x 16 32x

2007 4B M6 x 22 4x

2060 3 633 1x

2061 3 633 1x

2062 4B 2544 1x

2063 5 1971 2x

2064 5R 1971 1x

2065 5L 1971 1x

3001 0B M6 x 12 2x

3002 0B

4B M6 6x

5021 5 1991 2x

9105 0B 50 2x

9142 0B 663 1x

9143 0B 663 1x

9144 0B 455 1x

9145 0B 455 1x

9146 0B 57 2x

* No. mm (E3mm) Quantity

D3 / L

3679971 610 x 588 x 3

2x369495

610 x586 x4

3694951

610 x586 x6

Total 2x

NOTE: * = Not included in this carton.

Achtung! * = nicht in diesem Packstück enthalten.

All manuals and user guides at all-guides.com

VA0029-US

077.01.1807

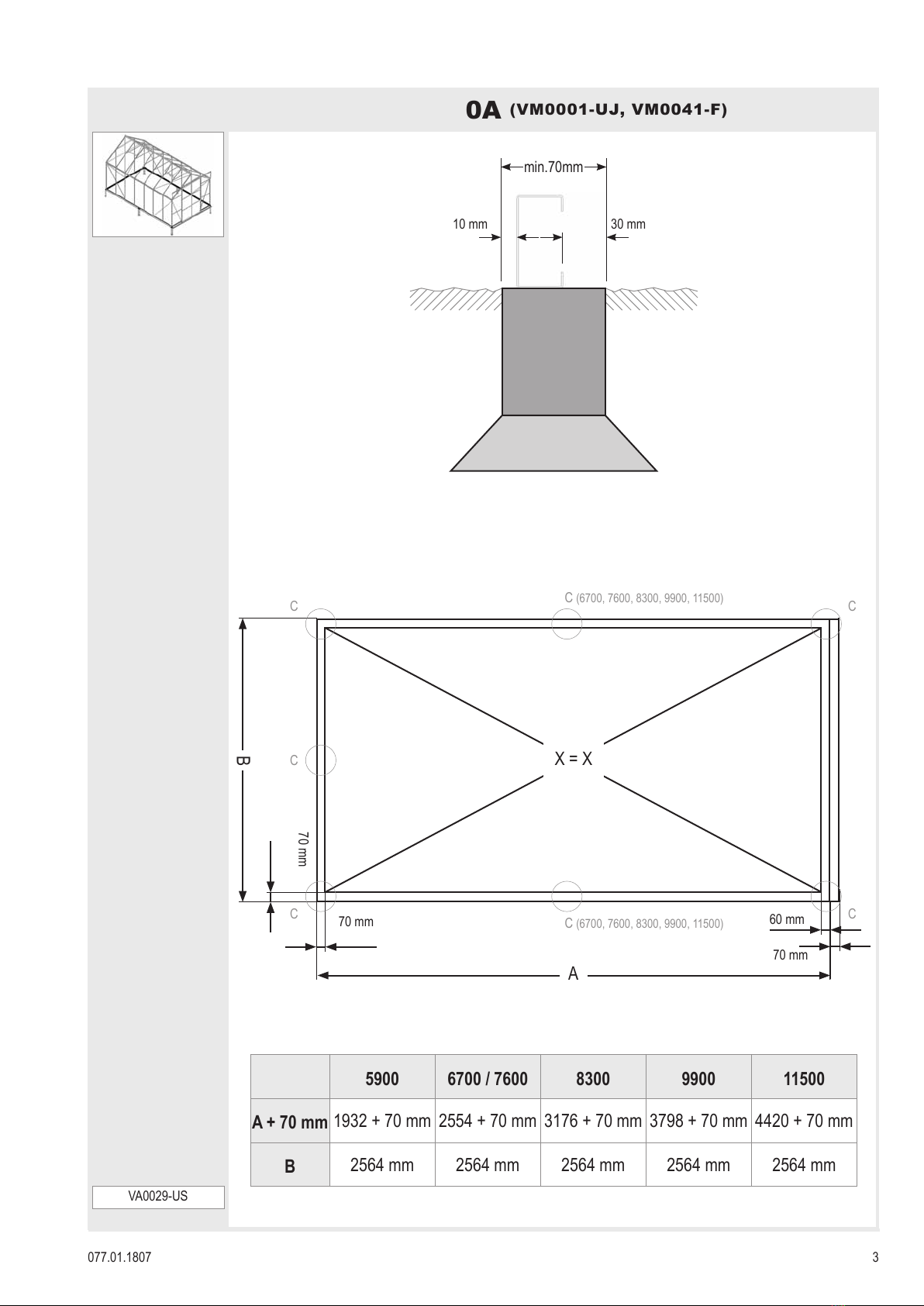

5900 6700 / 7600 8300 9900 11500

A + 70 mm 1932 + 70 mm 2554 + 70 mm 3176 + 70 mm 3798 + 70 mm 4420 + 70 mm

B2564 mm 2564 mm 2564 mm 2564 mm 2564 mm

10 mm 30 mm

min.70mm

X = X

70 mm

60 mm

CC (6700, 7600, 8300, 9900, 11500)

C C

C (6700, 7600, 8300, 9900, 11500)

(VM0001-UJ, VM0041-F)

All manuals and user guides at all-guides.com

VA0029-US

077.01.1807

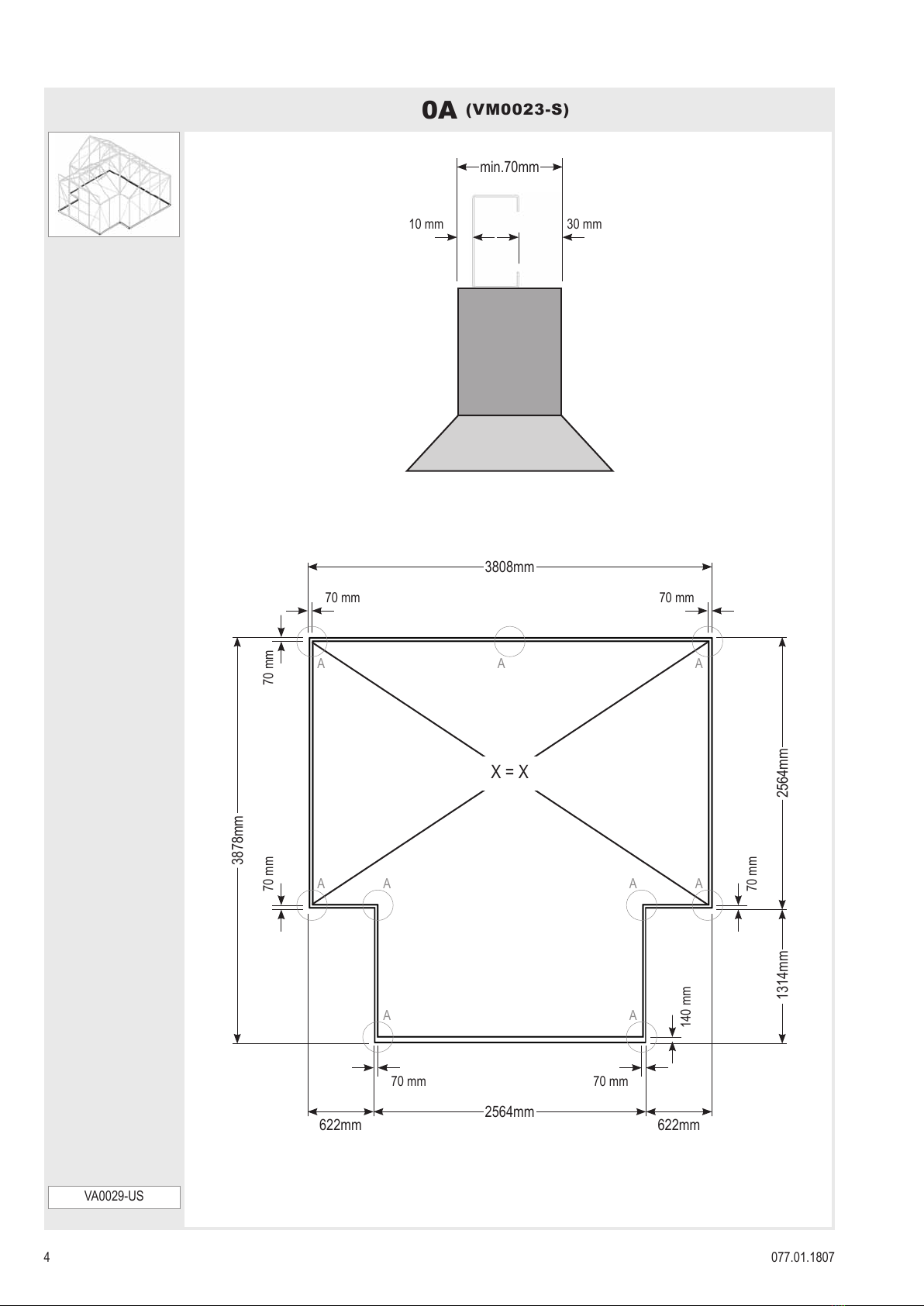

2564mm

70 mm

3808mm

70 mm

2564mm

70 mm

1314mm

70 mm

3878mm

622mm

140 mm

622mm

70 mm

X = X

A A

A AA A

A A

10 mm 30 mm

min.70mm

(VM0023-s)

All manuals and user guides at all-guides.com

VA0029-US

077.01.1807

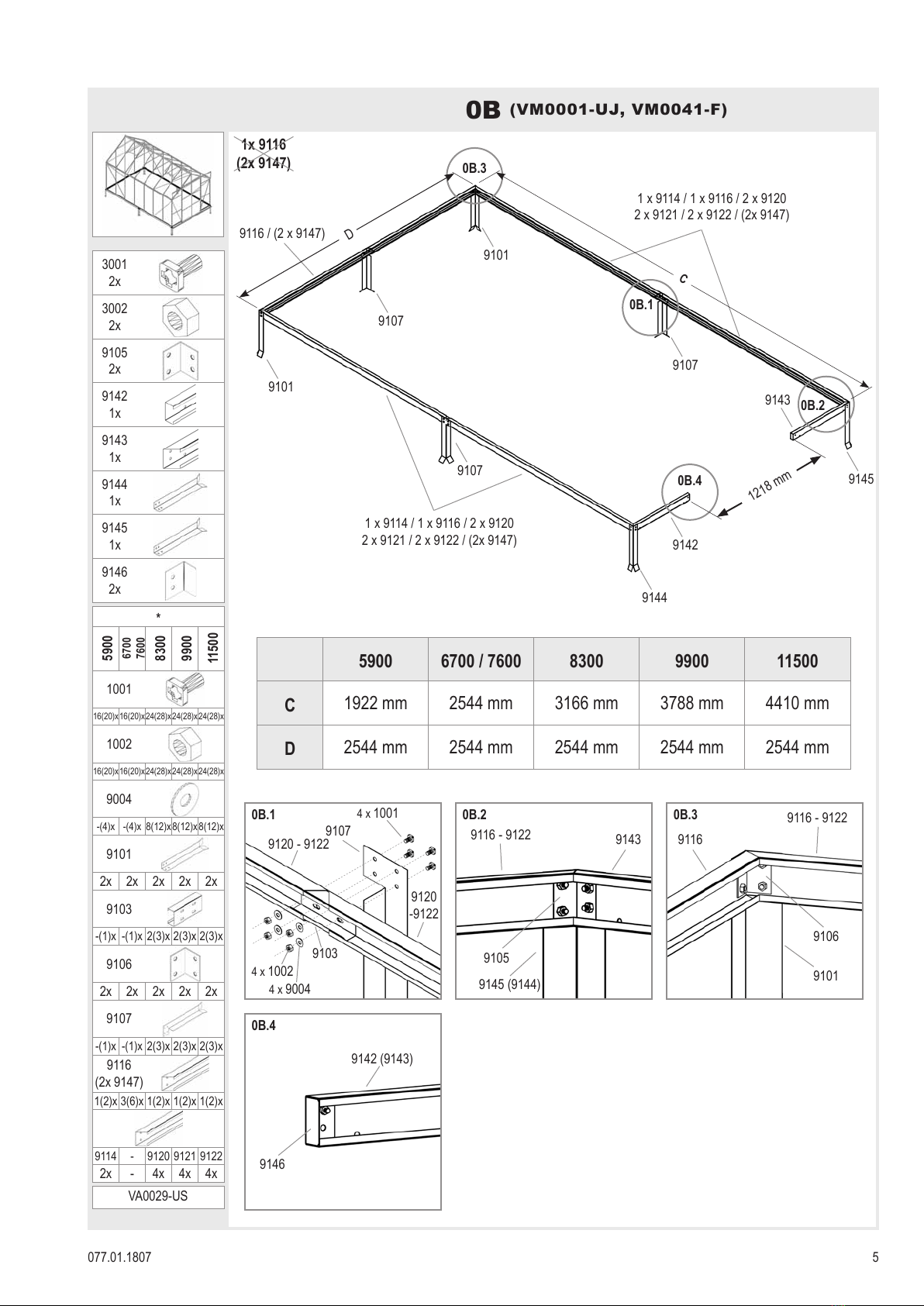

5900

6700

7600

8300

9900

11500

1001

16(20)x16(20)x24(28)x24(28)x24(28)x

1002

16(20)x16(20)x24(28)x24(28)x24(28)x

9004

-(4)x -(4)x 8(12)x8(12)x8(12)x

9101

2x 2x 2x 2x 2x

9103

-(1)x -(1)x 2(3)x 2(3)x 2(3)x

9106

2x 2x 2x 2x 2x

9107

-(1)x -(1)x 2(3)x 2(3)x 2(3)x

9116

(2x 9147)

1(2)x 3(6)x 1(2)x 1(2)x 1(2)x

9114 - 9120 9121 9122

2x - 4x 4x 4x

0B.4

0B.3

0B.1

0B.2

0B.1 0B.3

9107

9103

4 x 1001

4 x 1002

4 x 9004

9120 - 9122

9116 - 9122

9116

9101

9106

9120

-9122

0B.2

9116 - 9122 9143

9145 (9144)

9105

9146

0B.4

9143

9142

9116 / (2 x 9147)

1 x 9114 / 1 x 9116 / 2 x 9120

2 x 9121 / 2 x 9122 / (2x 9147)

9101

9144

9107

9145

9107

1218 mm

9142 (9143)

5900 6700 / 7600 8300 9900 11500

C1922 mm 2544 mm 3166 mm 3788 mm 4410 mm

D2544 mm 2544 mm 2544 mm 2544 mm 2544 mm

1x 9116

(2x 9147)

3001

3002

9105

9142

9143

9144

9145

9146

9107

1 x 9114 / 1 x 9116 / 2 x 9120

2 x 9121 / 2 x 9122 / (2x 9147)

(VM0001-UJ, VM0041-F)

All manuals and user guides at all-guides.com

VA0029-US

077.01.1807

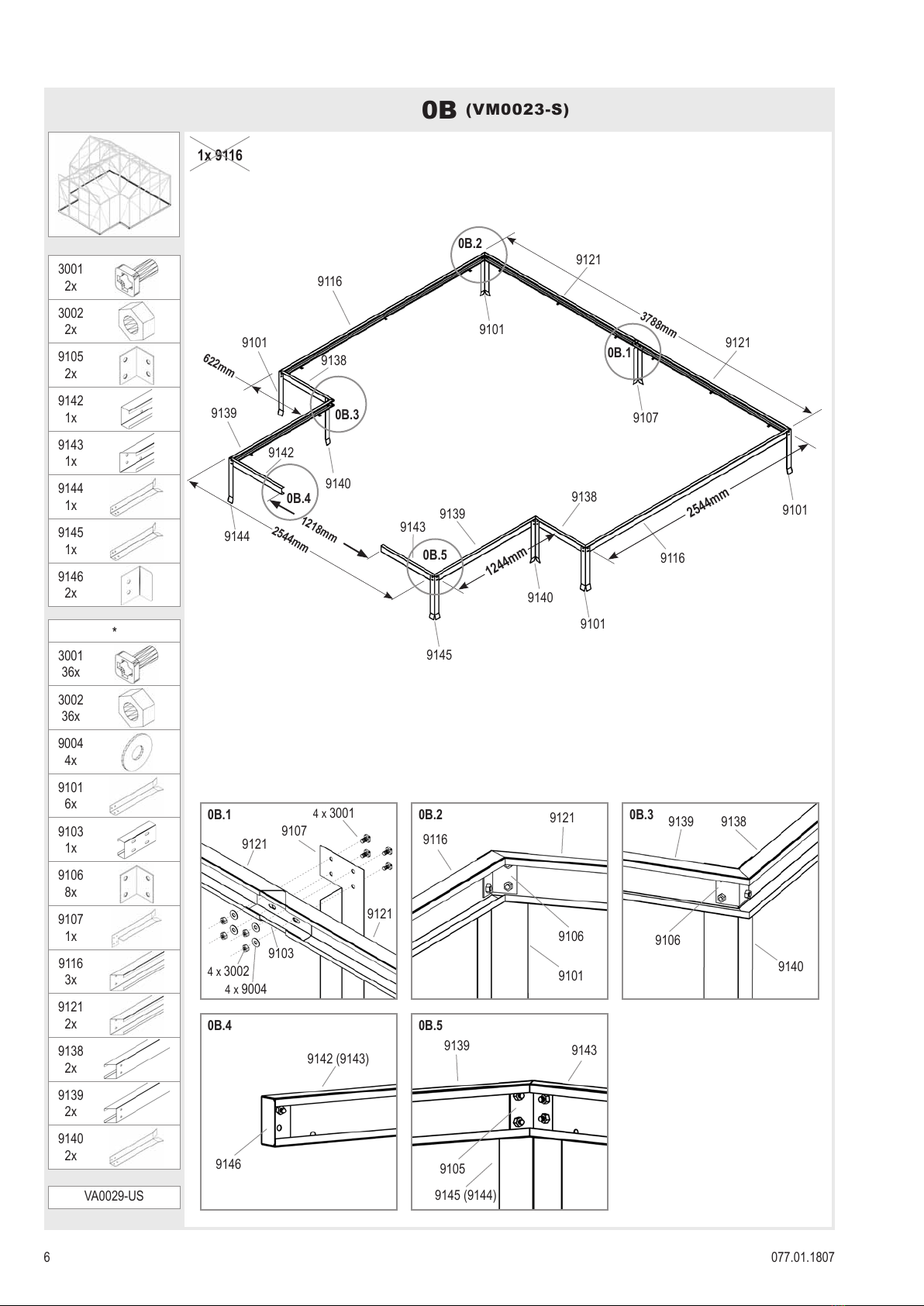

3001

3002

9105

9142

9143

9144

9145

9146

9121

9116

9121

9101

9144

9145

9140

9107

9101

9140

9139

9138

0B.1 0B.2 0B.3

9107

9103

4 x 3001

4 x 3002

4 x 9004

9121

9116

9101

9106

0B.2

0B.1

9140

91389139

9106

0B.3

2544mm

3788mm

1244mm

622mm

0B.4

9143

9142

1218mm

0B.4 0B.5

9139 9143

9145 (9144)

9105

9146

9142 (9143)

0B.5

3001

36x

3002

36x

9004

9101

9103

9106

9107

9116

9121

9138

9139

9140

1x 9116

(VM0023-s)

All manuals and user guides at all-guides.com

VA0029-US

077.01.1807

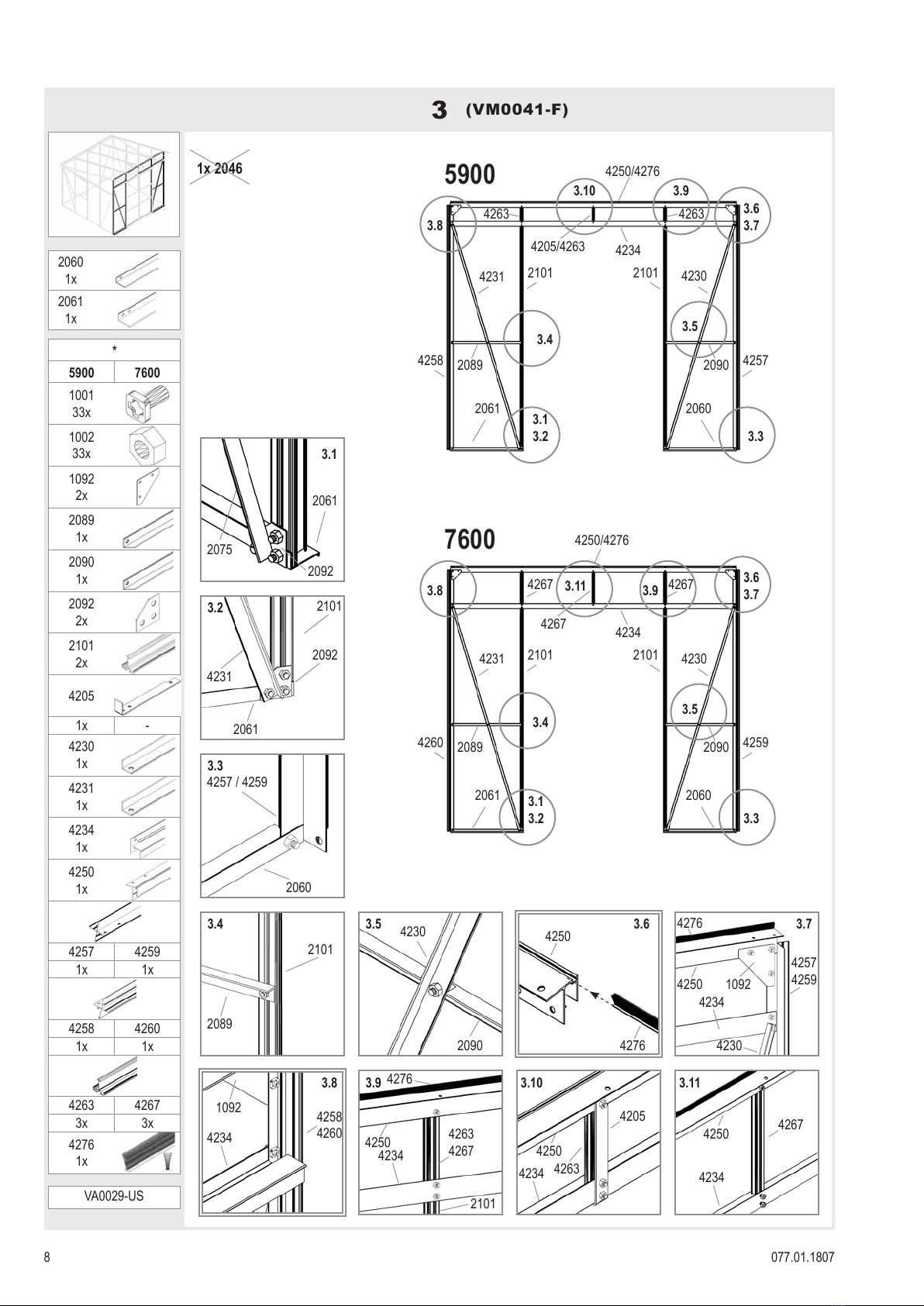

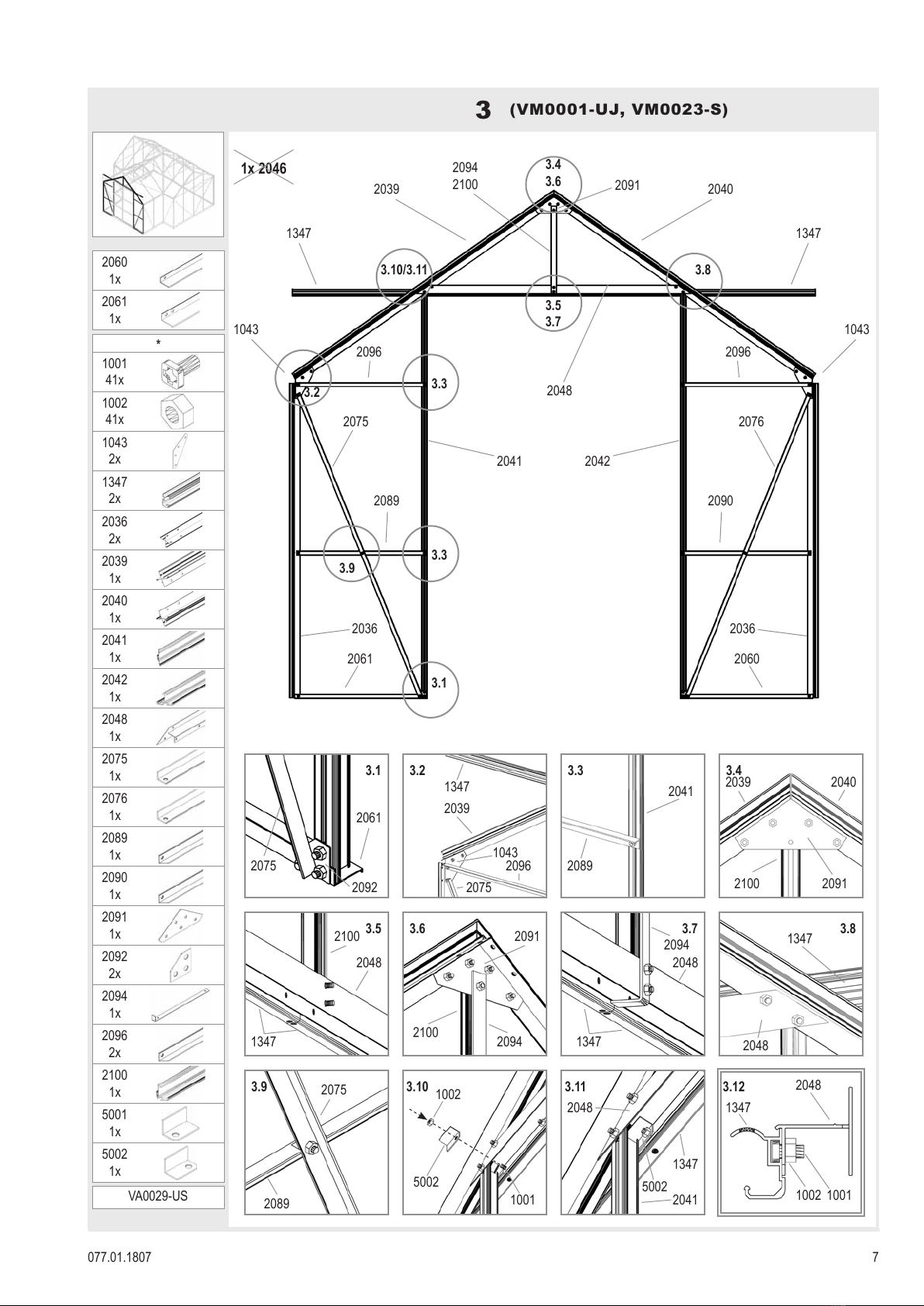

2060

2061

3.1

3.8

3.2

3.9

3.3 3.4

3.4

3.6

3.3

3.5

3.7

3.10/3.11

1043

2075

2061

2096 2096

2039 2040

2036 2036

1347 1347

2094

2100 2091

2048

2041 2042

1043

1347

2076

1002

5002

3.10

3.8

3.2

3.1

2075

2061

1347

2039

1043

2096

2075

2100

1347

2089

2041 2039 2040

2091

2048

2089

2075

2089 2090

3.9

2092

3.6 3.73.5

2048

2100 2094

2091 2094

1347

2048

5002

1347

2041

3.11

2048

1001

2100

3.12 2048

1347

1002 1001

2060

1001

41x

1002

41x

1043

1347

2036

2039

2040

2041

2042

2048

2075

2076

2089

2090

2091

2092

2094

2096

2100

5001

5002

1x 2046

(VM0001-UJ, VM0023-s)

All manuals and user guides at all-guides.com

VA0029-US

077.01.1807

2090

4230

5900 7600

1001

33x

1002

33x

1092

2089

2090

2092

2101

4205

1x -

4230

4231

4234

4250

4257 4259

1x 1x

4258 4260

1x 1x

4263 4267

3x 3x

4276

5900

7600

3.3

3.2 2101

4231

2061

2092

3.3

3.1

3.2

3.1

3.2

2089

2101

3.4

3.5

3.73.6

4231 4230

4258 4257

4234

4250/4276

2101 2101

2089 2090

4231 4230

4260 4259

2101 2101

2089 2090

4250/4276

4267

4234

4263

4205/4263

4263

3.6

3.7

4250 1092

4230

4257

4259

4234

4276

4250

3.9

4263

4267

4250

4234

4276

2101

3.6

3.7

3.8

4234

4258

4260

1092

3.10

3.113.10

3.11

4267

4234

4250

4234

4250

4205

4263

3.1

2075

2061

2092

(VM0041-F)

4257 / 4259

2060

3.3

2061 2060

1x 2046

2060

2061

All manuals and user guides at all-guides.com

VA0029-US

077.01.1807

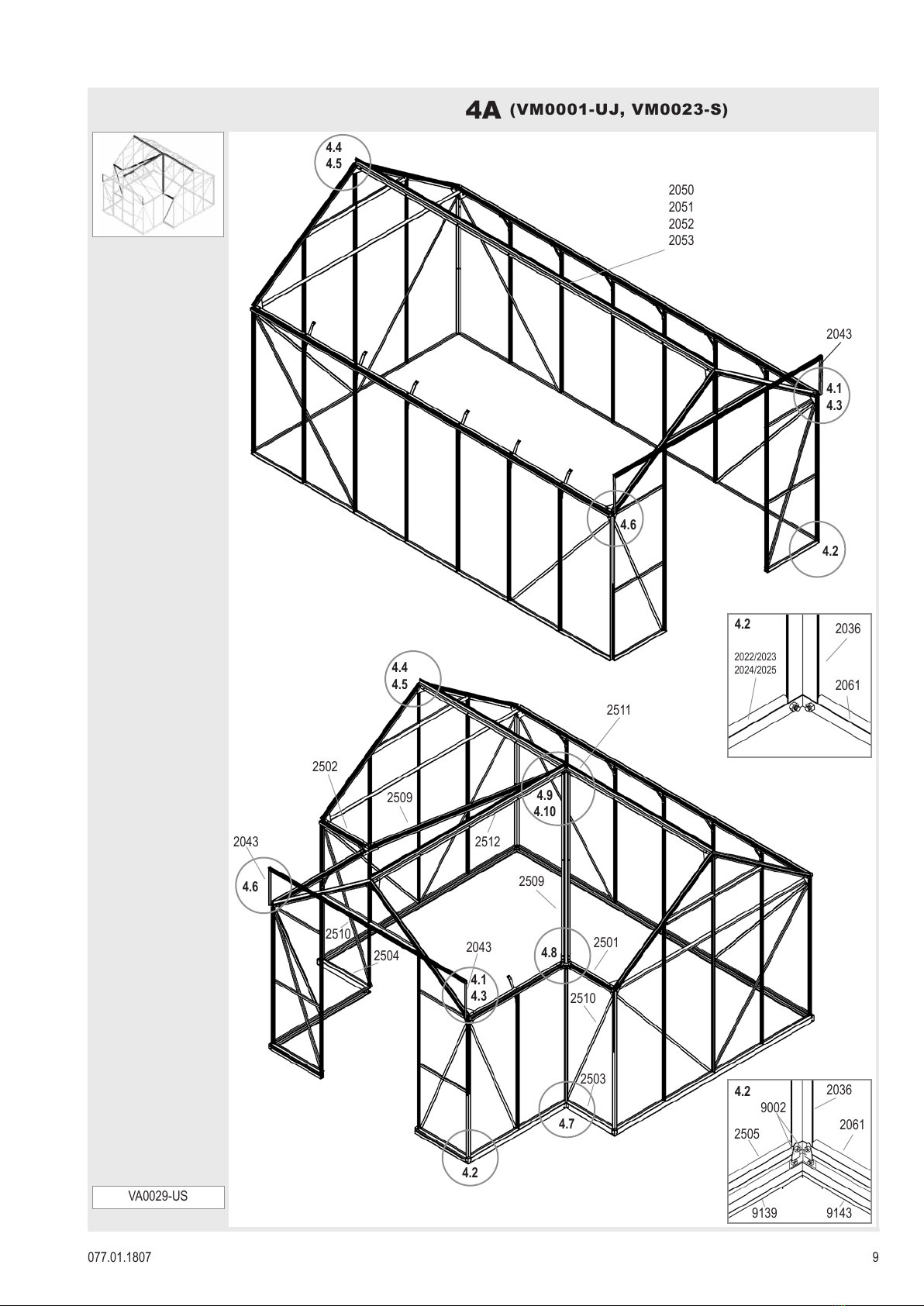

4.2

4.4

4.5

4.1

4.3

4.6

4.7

4.8

4.9

4.10

2509

2511

25122043

2043 2501

2503

2510

2502

2504

2510

4.4

4.5

2043

2050

2051

2052

2053

4.6

4.2

4.1

4.3

(VM0001-UJ, VM0023-s)

4.2 2036

2061

2022/2023

2024/2025

4.2 2036

2061

2505

9002

91439139

All manuals and user guides at all-guides.com

VA0029-US

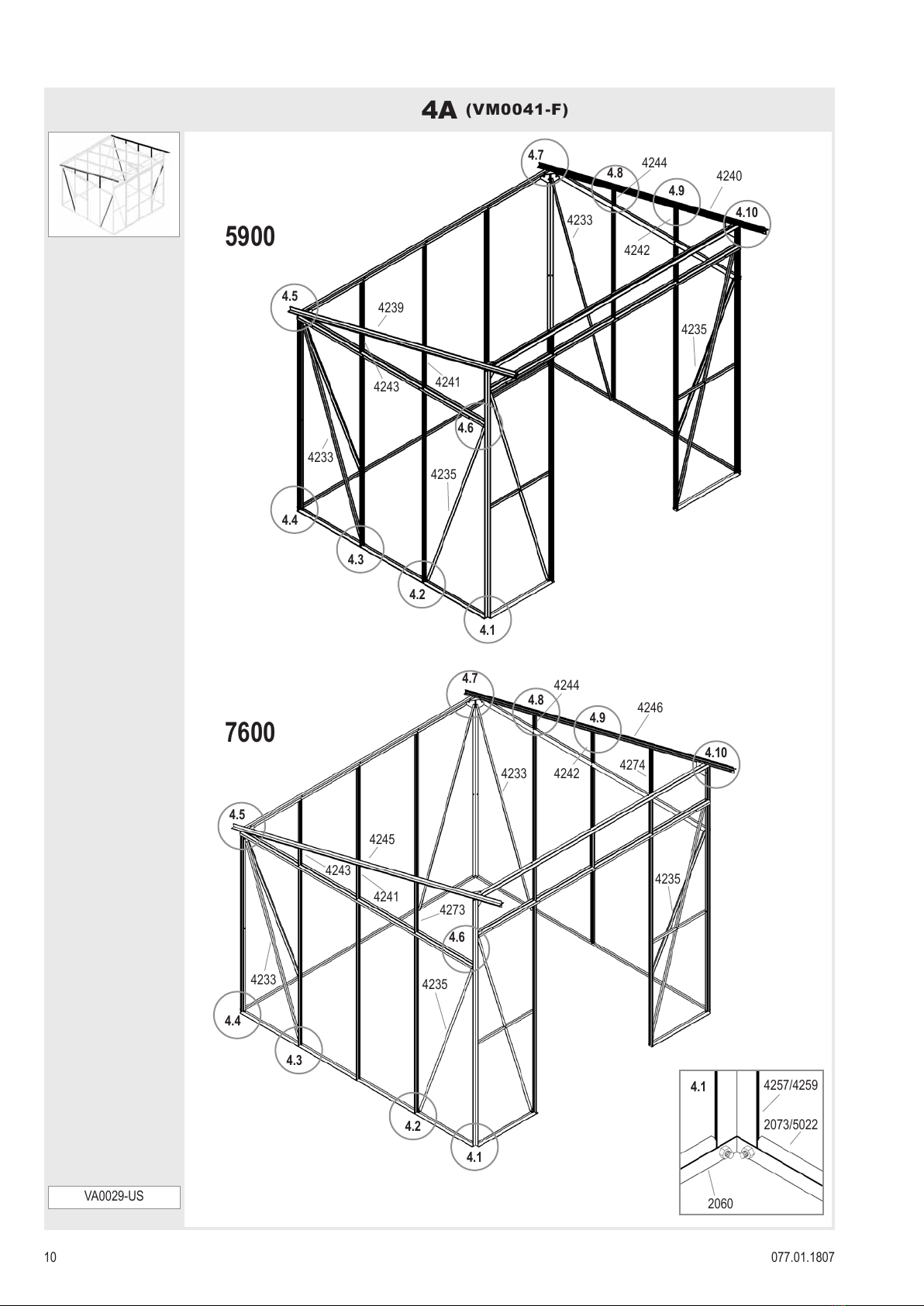

4A (VM0041-F)

077.01.1807

4.1

4.2

4.3

4.4

4.5

4.8

4.6

4.10

4.7

4.9

4.1

4.2

4.3

4.4

4.5

4.8

4.6

4.10

4.7

4.9

5900

7600

4240

4246

4239

4245

4233

4235

4243 4241

4242

4244

4243

4241

4242

4244

4273

4274

4.1

2073/5022

2060

4257/4259
