VITO PRO-POWER VIBCRSFL20 Manuale utente
MANUAL DE INSTRUÇÕES
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MODE D’EMPLOI
REBARBADORA SEM FIOS
AMOLADORA SIN CABLE
PT
ES
CORDLESS ANGLE GRINDER
MEULEUSE D’ANGLE SANS FIL
EN
FR
Pág. 05 Pág. 23
Pág. 14 Pág. 31
VIBCRSFL20
2

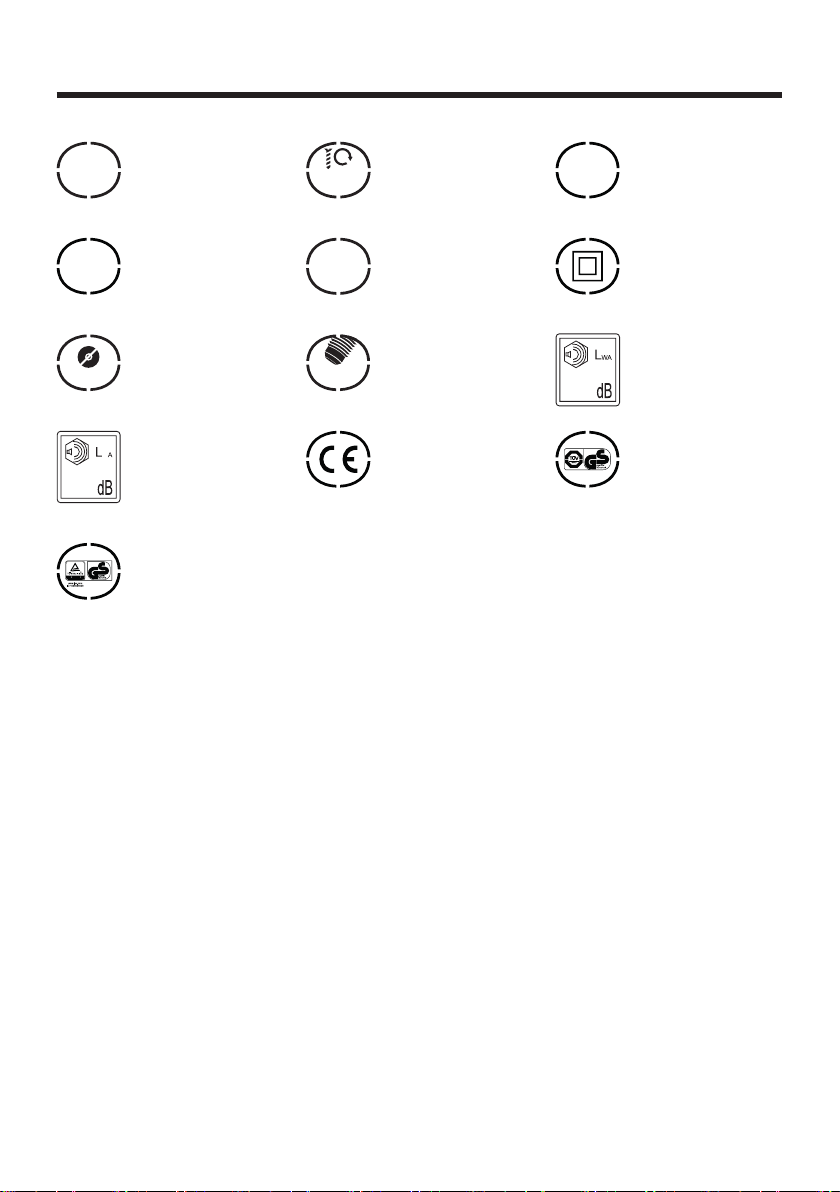

Voltage
Voltaje
Voltage
Tension
Rotações por min
Rotaciones por min
RPM
Tour pour min
Paragem rápida
Parada rápida
Quick stop
Arrêt rapide
Certificação
Certificación
Certified
Certification
Certificação
Certificación
Certified
Certification
Certificação
Certificación
Certified
Certification
Punho suave
Empuñadura suave
Soft grip
Poignée douce
Diâmetro disco
Diametro disco
Disc diameter
Diamètre disque
Dim. rosca veio rotação
Dim. rosca eje rotación
Rot. shaft srewth. size
Dim. fil l’axe rotation
Nível sonoro garantido
Nivel sonoridad garantizado
Noise level guaranteed
Niveau sonore garanti
Nível sonoro medido
Nivel sonoridad medido
Noise level measured
Niveau sonore mesuré
Peso
Peso
Weight
Poids
Duplo isolamento
Doble aislamiento
Double isolation
Double isolement
ICONOGRAFIA / ICONOGRAFÍA /
ICONOGRAPHY / ICONOGRAPHIE
QUICK
STOP
SOFT
GRIP
0-10.000
r.p.m.
Li-ion
20 V
Kg
1,5
96
85
P
115 mm
M14
1.1.
2. 1.
3.
2.
2.
3.
3
Fig. A
Fig. B Fig. C
9
6
5
43
2
112
1011 8 7 13
PT DESCRIÇÃO DA FERRAMENTA E CONTEÚDO DA EMBALAGEM ES DESCRIPCIÓN DE LA HERRAMIENTA Y CONTENIDO DEL EMBALAJE
EN PRODUCT SPECIFICATION AND BOX CONTENT FR DESCRIPTION DE L’APPAREIL ET DU CONTENU DE L’EMBALLAGE
1. 2. 4.
3.
5.
4
Fig. D Fig. E
Fig. F Fig. G
3.
4.
1.
2.
“Click”
2.
2.
5. 4.
2.
1.
PT
5
1. DESCRIÇÃO DA FERRAMENTA
E CONTEÚDO DA EMBALAGEM 6
2. INSTRUÇÕES GERAIS
DE SEGURANÇA E UTILIZAÇÃO 7
2.1 - Geral 7
2.2 - Segurança elétrica 7
2.3 - Antes de começar a trabalhar 7
2.4 - Durante o trabalho 8
2.5 - Manutenção e limpeza 9
2.6 - Assistência técnica 9

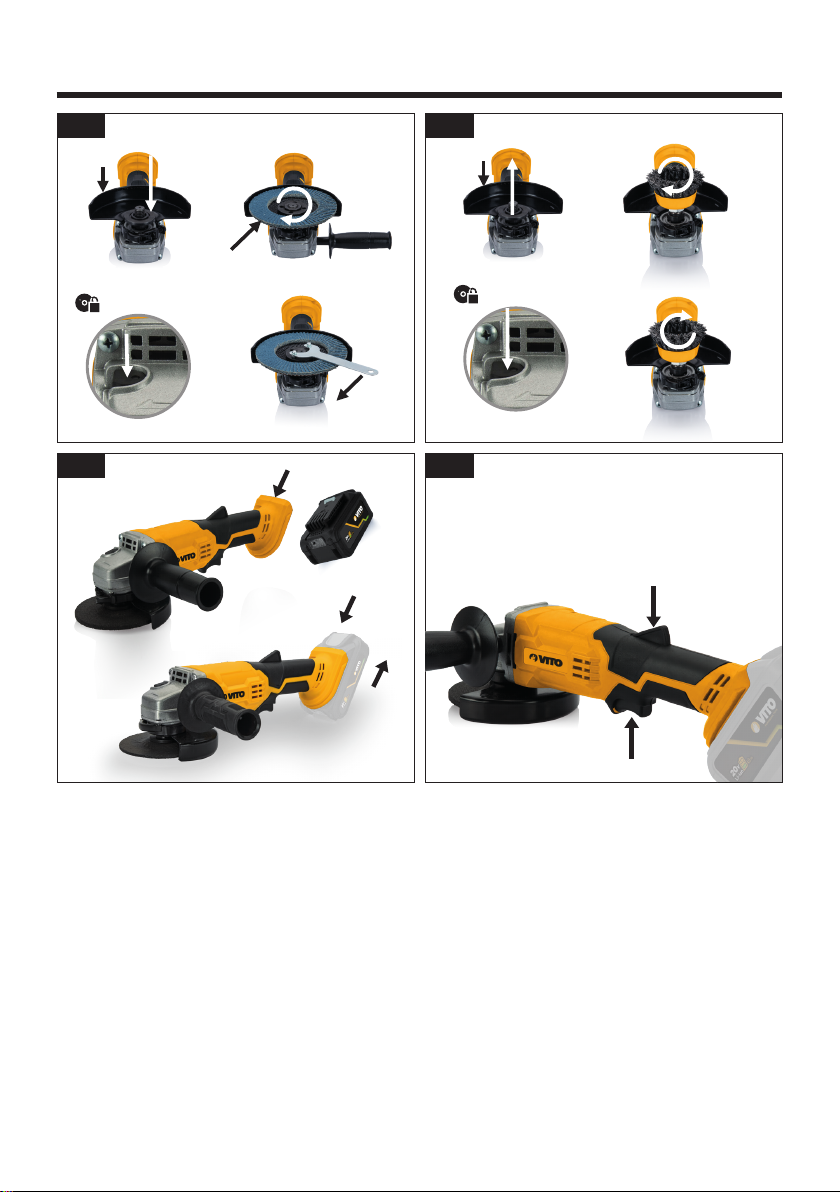

3. INSTRUÇÕES
DE MONTAGEM 9
3.1 - Montagem de pega auxiliar 9
3.2 - Montagem e ajuste de proteção de disco 9
3.3 - Montagem de discos de corte e rebarbar 9
3.4 - Montagem de acessórios com fixação
de rosca 10
3.5 - Montagem de bateria 10
4. INSTRUÇÕES
DE FUNCIONAMENTO 10
4.1 - Arranque e paragem da rebarbadora 10
4.2 - Bloqueio do veio de rotação 10
5. INSTRUÇÕES
DE MANUTENÇÃO E LIMPEZA 10
6. PROTEÇÃO DO
MEIO AMBIENTE 11
7. APOIO
AO CLIENTE 11
8. PERGUNTAS FREQUENTES /
RESOLUÇÃO DE PROBLEMAS 12
9. CERTIFICADO
DE GARANTIA 13
10. DECLARAÇÃO
DE CONFORMIDADE 13
ÍNDICE
6
PT

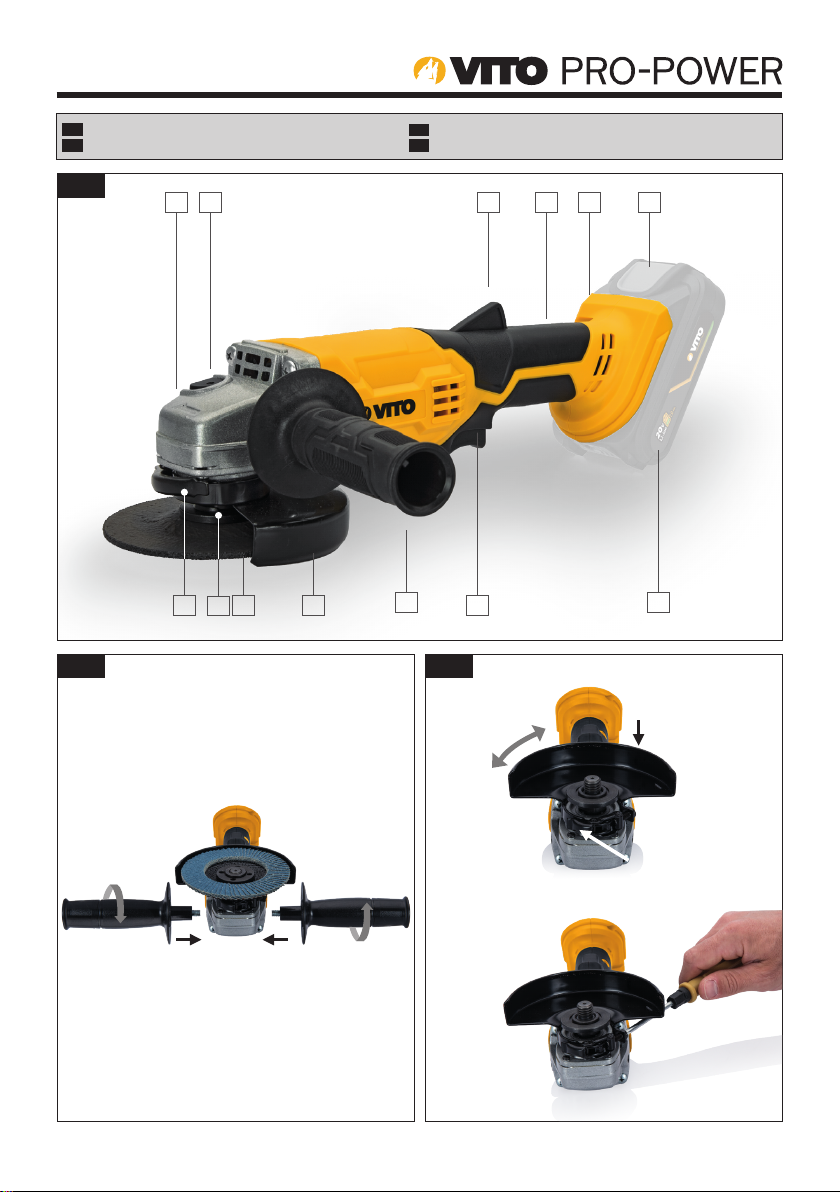

LISTA DE COMPONENTES
1Patilha de fixação da proteção do disco
2Flange de apoio interior
3Disco de rebarbar
4Proteção le disco
5Pega auxiliar
6Interruptor “ON/OFF”
7Encaixe da bateria
8Pega
9Alavanca de segurança
10 Botão de bloqueio do veio de rotação
11 Caixa de engrenagem
12 Bateria *
13 Botão de bloqueio/desbloqueio da bateria *
* O acessório não está incluído no fornecimento
CONTEÚDO DA EMBALAGEM
1Rebarbadora
1Pega auxiliar
1Manual de instruções
ESPECIFICAÇÕES TÉCNICAS
Tensão nominal [V]: 20 DC
Velocidade de rotação [rpm]: 10000
Diâmetro do disco [mm]: 115
Dimensão da rosca do veio de
rotação: M14
Nível de potência sonora (LWA)
[dB (A)]: 96
Nível de pressão sonora (LPA)
[dB (A)]: 85
Classe de isolamento: II
Dimensões da embalagem [mm]: 340 x 230 x 110
Peso [Kg]: 1,7
SIMBOLOGIA
Alerta de segurança ou chamada de atenção.
Para reduzir o risco de lesões, o usuário
deve ler o manual de instruções.
Perigo de choques elétricos.
Perigo de fogo ou explosão.
Duplo Isolamento
Respeite a distância de segurança.
Embalagem de material reciclado.
Recolha separada de baterias
e/ou ferramentas elétricas.
PT
7
2. INTRUÇÕES GERAIS
DE SEGURANÇA
E UTILIZAÇÃO
Ao utilizar ferramentas
elétricas deve considerar
determinadas medidas básicas de
segurança, de modo a evitar o risco
de incêndio, choques elétricos e
acidentes pessoais.
Leia sempre as instruções de
segurança, funcionamento e
manutenção antes de começar a
utilizar a sua ferramenta elétrica.
Guarde o manual de instruções para
futuras consultas.
2.1 -GERAL
Estas medidas preventivas são
imprescindíveis para a sua segurança,
utilize a ferramenta elétrica sempre
com cuidado, de forma responsável e
tendo em consideração que o utilizador
é responsável por eventuais acidentes
causados a terceiros ou aos seus bens.
A ferramenta elétrica só pode ser
utilizada por pessoas que tenham
lido o manual de instruções e estejam
familiarizadas com o manuseamento.
Antes da primeira utilização, o utilizador
deve ser instruído pelo vendedor ou
por outra pessoa competente sobre a
utilização da ferramenta elétrica, deve
obter instruções adequadas e práticas.
O manual de instruções é parte
integrante da ferramenta elétrica e tem
que ser sempre fornecido.
Familiarize-se com os dispositivos
de comando e com a utilização da
ferramenta elétrica. O utilizador tem
de saber, nomeadamente, como parar
rapidamente a ferramenta elétrica.
Mantenha-se atento e use o bom senso
enquanto trabalha com uma ferramenta
elétrica. Um momento de desatenção
pode resultar em ferimentos graves.
Utilize a ferramenta elétrica só se
estiver em boas condições físicas e
psíquicas. Não utilize a ferramenta
elétrica se estiver cansado ou
sob o efeito de álcool, drogas ou
medicamentos. Se sofrer de algum
problema de saúde, informe-se junto
do seu médico sobre a possibilidade
de trabalhar com a ferramenta elétrica.
Nunca permita a utilização da
ferramenta elétrica por crianças,
pessoas com capacidades físicas,
sensoriais ou mentais limitadas,
pessoas com falta de experiência e
conhecimento da ferramenta ou outras
pessoas que não estejam familiarizadas
com as instruções de utilização.
A ferramenta elétrica apenas
pode ser utilizada conforme
descrito neste manual de instruções.
Não é permitida qualquer outra
utilização, que possa ser perigosa e
provoque ferimentos no utilizador ou
danos na ferramenta elétrica.
Não sobrecarregue a ferramenta
elétrica e utilize a ferramenta
adequada para cada tipo de trabalho.
A utilização da ferramenta elétrica
para fins diferentes do previsto e o
uso inadequado de acessórios, podem
resultar em situações perigosas.
Por motivos de segurança, é proibida
qualquer alteração à ferramenta
elétrica além da montagem de
acessórios autorizados pelo fabricante.
Qualquer alteração efetuada anula o
direito à garantia.
Poderá obter informações sobre os
acessórios autorizados junto do seu
distribuidor oficial VITO.
2.2 - SEGURANÇA ELÉTRICA
A ferramenta elétrica possui
duplo isolamento, o que
significa que todas as peças metálicas
externas estão isoladas dos
componentes elétricos. Assim, em
conformidade com a norma EN
60745, não é necessária qualquer
ligação à terra. No entanto, o duplo
isolamento não substitui as precauções
de segurança normais, que devem ser
cumpridas durante a utilização da
ferramenta.
Não exponha a ferramenta elétrica
à chuva, nem a utilize em ambientes
molhados ou húmidos. A entrada
de água numa ferramenta elétrica
aumenta o risco de dano na ferramenta
e choque elétrico ao utilizador.
Segure a ferramenta elétrica apenas
pelas superfícies isoladas, que evitam
o choque elétrico em caso de a
ferramenta entrar em contato com fios
ocultos durante a utilização.
Não utilize ferramentas elétricas
em ambientes explosivos,
nomeadamente na presença de
líquidos, gases ou poeiras inflamáveis.
As ferramentas elétricas criam faíscas
que poderão inflamar os líquidos,
gases ou poeiras.
2.3 - ANTES DE COMEÇAR A
TRABALHAR
Certifique-se de que a ferramenta
elétrica apenas é utilizada por pessoas
familiarizadas com o manual de
utilização.
Para garantir que trabalha com a
ferramenta elétrica em segurança,
antes da colocação em funcionamento
deve ter alguns cuidados e
procedimentos em consideração:
� Inspecione a ferramenta antes
de cada utilização. Verifique se os
acessórios acoplados estão montados
corretamente e em bom estado.
Caso existam danos ou desgastes
excessivos, substitua os acessórios;
� Verifique se todos os parafusos
de fixação estão convenientemente
apertados. É importante uma revisão
regular de modo a garantir as questões
de segurança e o rendimento da
ferramenta elétrica;
� Após a montagem dos acessórios
e antes de utilizar a ferramenta numa
peça, faça um ensaio à velocidade
PT
PT
máxima sem carga durante algum
tempo. Verifique se existem
desalinhamentos nas peças móveis ou
qualquer outra condição que possa
afetar a operação da ferramenta.
Verifique se todas as peças móveis
rodam suavemente e sem ruídos
anormais;
� Verifique se os dispositivos de
segurançaestão emperfeitas condições
e se funcionam corretamente. Nunca
utilize a ferramenta elétrica se os
dispositivos de segurança estiverem
em falta, inibidos, danificados ou
gastos;
� Caso o botão esteja danificado ou
não permita controlar o funcionamento
da ferramenta, deve ser reparado ou
substituído de modo a evitar o arranque
involuntário da ferramenta;
� Remover qualquer chave ou
ferramenta de ajuste antes de ligar a
ferramenta elétrica. Uma chave presa
no acessório rotativo pode resultar em
ferimentos;
� Quando utiliza a ferramenta para
trabalhar peças de metal, vão surgir
faíscas. Por isso, verifique se ninguém
será colocado em perigo e se não
existem materiais inflamáveis na
proximidade da área de trabalho;
Realize todos os ajustes e trabalhos
necessários à correta montagem
da ferramenta elétrica, caso tenha
dúvidas ou dificuldades dirija-se ao seu
distribuidor oficial.
2.4 - DURANTE O TRABALHO
Mantenha terceiros afastados
da zona de operação da
ferramenta elétrica. Nunca trabalhe
enquanto estiverem animais ou
pessoas, em particular crianças, na
zona de risco.
Mantenha a área de trabalho
limpa, organizada e bem iluminada
(luminosidade de 250 a 300 lux),
desta forma diminui o risco de
acidentes.
Utilize sempre vestuário e equipamento
de proteção pessoal. O uso de viseira
ou óculos de proteção, máscara anti
poeira, proteção auricular, calçado de
segurança antiderrapante, roupa de
manga comprida, luvas e capacete nas
condições apropriadas, reduz o risco
de lesões.
Caso o trabalho realizado projete
partículas ou resíduos que possam
estar quentes ou incandescentes, use
um avental de proteção resistente ao
calor.
Cada pessoa que entra na área de
trabalho tem de usar equipamento
de proteção individual. Podem ser
projetados fragmentos durante a
utilização da ferramenta e provocar
ferimentos fora a área de trabalho
direto.
A roupa usada durante a utilização
da máquina deve ser adequada, justa
e fechada, por exemplo, um fato
combinado. Não use roupa larga nem
bijuteria. Mantenha o cabelo, a roupa
e as luvas afastados das peças móveis.
Os dispositivos de comando e de
segurança instalados na ferramenta
elétrica não podem ser retirados nem
inibidos.
Para evitar acidentes deve ter também
em consideração as seguintes
precauções e procedimentos:
� A velocidade nominal dos acessórios
rotativos tem que ser, no mínimo, igual
à velocidade máxima indicada nas
especificações técnicas da ferramenta
elétrica;
� Durante a utilização da ferramenta,
coloque-se numa posição estável e
mantenha sempre o equilíbrio. Segure
a ferramenta firmemente para garantir
o funcionamento continuo e suportar
situações inesperadas, como o
contragolpe;
O contragolpe é uma reação súbita
que acontece quando a ferramenta é
ligada e quando o acessório rotativo
fica preso ou é apertado. O contragolpe
do acessório rotativo, faz com que a
ferramenta seja forçada no sentido
oposto à rotação do acessório rotativo.
O contragolpe acontece devido
ao uso incorreto da ferramenta ou
procedimentos de trabalho não
adequados aos trabalhos realizados. A
perda do controlo da ferramenta pode
causar ferimentos graves. Para evitar
o contragolpe, deve ter em conta as
seguintes precauções:
- Utilize sempre a pega auxiliar
fornecida com a rebarbadora, para
conseguir ter o maior controlo
possível durante a aceleração e
arranque da rebarbadora;
- Coloque e mantenha o acessório
rotativo na posição correta e bem
apertado;
- Não posicione o seu corpo na
área, para onde a ferramenta será
projetada, em caso de contragolpe;
- Quando o acessório rotativo
bloquear, desligue imediatamente a
ferramenta;
� Nunca coloque as mãos perto do
acessório rotativo, o acessório pode
reverter sobre a sua mão. Mantenha
as mãos afastadas dos acessórios
rotativos;
� Para evitar o deslocamento ou
projeção da peça/objeto que vai
trabalhar, utilize dispositivos de fixação
ou um torno de bancada para garantir
que efetua o trabalho em segurança.
Coloque e mantenha a peça/objeto a
trabalhar na posição correta e bem fixa;
� O diâmetro exterior, a espessura e
a furação de encaixe do acessório
têm que ser compatíveis com
as especificações técnicas da
rebarbadora. Os acessórios com um
tamanho incorreto não podem ser
protegidos nem controlados de forma
adequada;
� Utilize sempre a proteção de disco
PT
9
quando utiliza discos de rebarbar.
Caso seja necessário a substituição,
deve trocar por uma com material
de igual resistência e com ângulo de
proteção não superior a 180°;
� Nunca pouse a ferramenta antes do
acessório rotativo estar totalmente
parado. O acessório rotativo pode
entrar em contato com a superfície
de apoio, fazendo-o perder o controlo
sobre a ferramenta;
� Certifique que as grelhas de ventilação
não se encontram obstruídas durante o
funcionamento. Não insira quaisquer
objetos nas grelhas de ventilação;
� Os acessórios e a peça de trabalho
podem ficar demasiado quentes
durante a operação. Evite tocar-lhes,
podem provocar queimaduras;
� Certifique-se que não danifica
circuitos elétricos, tubagens de gás e
água, quando estiver a trabalhar com
a ferramenta. Qualquer dano nestas
instalações pode provocar incêndios,
explosões, choques elétricos ou
prejuízos materiais;
� Evite utilizar a ferramenta em
superfícies revestidas com tintas
que contenham chumbo ou outros
materiais prejudiciais à saúde. O
contato ou a inalação da poeira podem
causar alergia reações e/ou doenças
respiratórias.
Materiais que contenham amianto não
podem ser trabalhados. O amianto é
cancerígeno;
2.5 - MANUTENÇÃO
E LIMPEZA
Antes do início dos trabalhos de
limpeza, ajuste, troca de acessórios,
reparação ou manutenção, retire a
bateria da ferramenta elétrica.
Substitua imediatamente as peças
gastas ou danificadas de modo a que
a ferramenta elétrica esteja sempre
operacional e em condições de
funcionamento seguro.
LIMPEZA:
Mantenha sempre a ferramenta
elétrica limpa e seca, isenta de óleo,
lubrificantes ou gorduras. Efetue a
limpeza de todos os componentes
e acessórios da ferramenta após a
utilização.
Não utilize produtos de limpeza
agressivos. Estes produtos podem
danificar plásticos e metais,
prejudicando o funcionamento seguro
da sua ferramenta elétrica.
TRABALHOS DE
MANUTENÇÃO:
Apenas podem ser realizados trabalhos
de manutenção descritos neste manual
de instruções, todos os restantes
trabalhos deverão ser executados por
um distribuidor oficial.
Mantenha todas as porcas e parafusos
bem apertados, para que a ferramenta
elétrica esteja em condições de
funcionar com segurança.
Se retirar componentes ou dispositivos
de segurança para efetuar trabalhos
de manutenção, estes deverão ser
imediatamente recolocados de forma
correta.
Utilize apenas ferramentas ou
acessórios acopláveis autorizados pela
VITO para esta ferramenta elétrica ou
peças tecnicamente idênticas. Caso
contrário, poderão ocorrer ferimentos
ou danos na ferramenta elétrica. Em
caso de dúvidas ou se lhe faltarem os
conhecimentos e meios necessários,
deverá dirigir-se a um distribuidor
oficial.
2.6 - ASSISTÊNCIA TÉCNICA
A ferramenta elétrica deve ser
reparada apenas pelo serviço de
assistência técnica da marca, ou por
pessoal qualificado, apenas com peças
de substituição originais.
3. INSTRUÇÕES
DE MONTAGEM
3.1 - MONTAGEM DA PEGA
AUXILIAR (FIG.B)
A pega auxiliar (5) pode ser montada
em duas posições diferentes, para
adequar a ferramenta ao trabalho a
realizar e ao utilizador.
1. Introduza o parafuso de aperto da
pega auxiliar numa das roscas de
fixação na caixa de engrenagem (11);
2. Enrosque a pega auxiliar no sentido
dos ponteiros do relógio, até estar
totalmente apertada;
3.2 - MONTAGEM E AJUSTE DA
PROTEÇÃO DE DISCO (FIG.C)
A proteção de disco pode ser
ajustada de acordo com o tipo e
posição de trabalho da rebarbadora.
Deve ser instalada, de forma a que o
lado fechado aponte sempre para o
utilizador;
1. A protecção do disco (4) deve ser
colocada com a saliência da banda
de fixação alinhada com o entalhe da
cabeça da caixa de engrenagem (11);
2. Ajuste a proteção de disco de acordo
com a posição de trabalho pretendida;
3. Aperte a patilha de fixação (1). Se
a proteção não ficar devidamente
apertada, ajuste o parafuso de aperto ;
4. Para retirar a proteção de disco,
efetue o procedimento inverso da
montagem;
3.3 - MONTAGEM DOS DISCOS
DE REBARBAR (FIG.D)
1. Certifique que a proteção de disco
(4) está colocada;
2. Coloque a flange de apoio interior
(2) no veio de rotação. Garanta que
10
PT
a flange está colocada no veio na
posição correta;
3. Coloque o disco (3) na flange de
apoio interior. Certifique que o disco
está corretamente colocado;
4. Enrosque a flange de bloqueio na
rosca do veio de rotação com a zona
saliente virada em sentido contrário ao
disco;
5. Pressione o botão de bloqueio (10)
do veio de rotação e rode o disco
até bloquear. Mantenha o botão de
bloqueio pressionado e aperte a flange
de bloqueio com a chave fornecida;
6. Efetue teste de funcionamento, à
velocidade máxima, para verificar a
correta instalação do acessório;
7. Para retirar o disco de rebarbar,
efetue o procedimento inverso da
montagem;
Utilize luvas de proteção
durante a montagem dos acessórios;
3.4 -MONTAGEM DOS
ACESSÓRIOS COM FIXAÇÃO
DE ROSCA (FIG.E)
1. Certifique que a proteção de disco
(4) está colocada;
2. Retire as flanges de apoio (2) e
bloqueio do veio de rotação;
3. Enrosque o acessório na rosca do
veio de rotação;
4. Pressione o botão de bloqueio (10) do
veio de rotação e rode o acessório (por
ex. catrabucha ou mó) até bloquear.
Mantenha o botão de bloqueio
pressionado e aperte o acessório;
5. Efetue teste de funcionamento, à
velocidade máxima, para verificar a
correta instalação do acessório;
6. Para retirar o disco de corte, efetue
o procedimento inverso da montagem;
Utilize luvas de proteção
durante a montagem dos acessórios.
3.5 -MONTAGEM DA BATERIA
(FIG.F)
1. Introduza a bateria (12) no encaixe
(7) da rebarbadora e pressione a
bateria até ouvir o “click” do botão
de bloqueio/desbloqueio (13). Nesta
altura a bateria está completamente
fixa;
2. Para retirar, pressione o botão de
bloqueio/desbloqueio e puxe a bateria;
4. INSTRUÇÕES DE
FUNCIONAMENTO
Quando trabalha com a rebarbadora,
deve ter em consideração alguns
procedimentos de utilização:
� Segure sempre a rebarbadora com
as duas mãos e com a pega auxiliar
colocada;
� Não aplique demasiada pressão na
rebarbadora contra a peça/objeto
a trabalhar. O peso da rebarbadora
é suficiente para aplicar a pressão
adequada. Caso a velocidade diminua
abruptamente, a pressão deve ser
diminuída imediatamente;
� Nunca ligue a rebarbadora quando o
acessório rotativo estiver em contato
com a peça de trabalho. Só deve
encostar o acessório rotativo, na
peça a trabalhar, após ser atingida a
velocidade de rotação máxima;
� Quando utiliza a rebarbadora para
afiar, lixar ou qualquer outro tipo
de retificação, mantenha sempre
um ângulo de 15° entre o disco e a
superfície da peça a trabalhar. Este
procedimento aumenta a capacidade e
remoção do disco e evitará sobrecargas
desnecessárias;
� Não utilize água nem lubrificante
durante o processo de afiar;
� Tenha especial cuidado quando utiliza
a rebarbadora em cantos ou arestas
afiadas. Evite que o acessório salte ou
fique preso na peça de trabalho;
4.1 -ARRANQUE E PARAGEM
DA REBARBADORA (FIG. H)
1. Segure a rebarbadora com as duas
mãos, uma mão na pega (8) e outra na
pega auxiliar (5);
2. Pressione a alavanca de segurança
(9) e o interruptor “ON/OFF” (6)
em simultâneo. Caso não pressione
a alavanca de segurança o interrutor
“ON/OFF” mantém-se bloqueado;
3. Para desligar a rebarbadora, liberte
o interruptor “ON/OFF”;
4.2 - BLOQUEIO DO VEIO DE
ROTAÇÃO (FIG. H)
Nunca pressione o bloqueio do
veio de rotação durante o
funcionamento da rebarbadora, caso
contrário pode provocar danos da
rebarbadora;
1. Pressione o botão de bloqueio para
evitar a rotação do veio quando coloca
ou retira os acessórios;
2. Para libertar o veio de rotação,
largue o botão de bloqueio;
5. INSTRUÇÕES
DE MANUTENÇÃO
E LIMPEZA
Antes de efetuar qualquer trabalho de
verificação, manutenção ou limpeza,
retire a bateria da rebarbadora.
A rebarbadora não requer qualquer
lubrificação ou manutenção adicional.
No entanto, deve ser efetuada uma
limpeza regular de modo a garantir
o funcionamento continuo e sem
problemas.
Indice
Lingue:
Altri manuali VITO Macinacaffè
VITO
VITO VIRP100 Manuale utente
VITO
VITO PRO-POWER VIES150B Manuale utente
VITO
VITO PRO-POWER VIRE11585A Manuale utente
VITO
VITO VIRE23022A Manuale utente
VITO
VITO Pro-Power VIRE12510A Manuale utente
VITO
VITO PRO-POWER VIBCRBSFL20A Manuale utente
VITO
VITO PRO-POWER VIBCRBSFL20 Manuale utente
VITO
VITO VIRP100 Manuale utente
VITO
VITO Pro-Power VIRE11571 Manuale utente
VITO
VITO PRO-POWER VIES200A Manuale utente
