Vivax 32LE74SM Manuale utente

LED TV-32LE74SM

LED TV-40LE74SM

HR BIH CG

Upute za uporabu

LED TVLED TV

LED TV-32LE74SM

LED TV-40LE74SM

Pričvrščivanje stalka na TV

1.Sastavljanje stalka

Prije pričvršćivanja/skidanja stalka provjerite da je TV isključen. Prije početka rada polegnite TV na

jastuke kako se ne bi oštetio.

TV-32LE74SM ______________________________________

Upute za pričvršćivanje stalka

1.Spojite bazu stalka sa vratom

pomoću četiri vijka i brtve.

2.Položite ekran na stol i namjestite stalak

tako da poravnate otvore.

3. Spojite stalak sa televizorom pomoću

preostala četiri vijka koji nemaju brtvu.

4. Gotovo je.

TV-40LE74SM

Upute za pričvršćivanje stalka

1. 1.Spojite bazu stalka sa vratom

pomoću četiri vijka i brtve.

2.Položite ekran na stol i namjestite stalak

tako da poravnate otvore.

3.Spojite stalak sa televizorom pomoću vijaka

(BM4x14mm u gornje 4 rupe, a BM4x12mm u

donje tri rupe)

Upozorenje

Nema rezervnih dijelova unutar kućišta! Ne otvarajte kućište

zbog opasnosti od električnog udara! Ako je potrebno

kontaktirajte naše osoblje.

Upozorenje: Ne otvarajte kućište zbog opasnosti od električnog udara! Unutar

kućišta nema nikakvih rezervnih dijelova. Ako je potrebno kontaktirajte naše

osoblje.

Trokutić s munjom upozorava na mogućnost električnog udara.

Trokutić s uskličnikom upućuje na potrebu kontaktiranja ovlaštenog osoblja za

zamjenu dijelova.

Upozorenje: ne postavljajte TV na mjestima gdje do njega može doprijeti kiša ili magla, kako ne bi

došlo do strujnog udara. Ne dodirujte ekran oštrim ili tvrdim predmetima kako ne bi došlo do

oštećenja ili ogrebotina.

Upozorenje: Zabranjeno je činiti preinake na uređaju bez dodatnog ovlaštenja proizvođača.

PAŽNJA! Preglasno slušanje preko slušalica može uzrokovati gubitak sluha. Port za slušalice služi

kao automatsko isključivanje vanjskih zvučnika!

Sigurnosne mjere

Ako uređaj počne emitirati neobične zvukove ili se

pojavi neki miris, ili ima ton ali nema slike, odmah

ga isključite iz struje i kontaktirajte obližnji servis.

LED TV treba zaštititi od kiše, vlage i

prašine kako bi se spriječio strujni udar ili

kratki spoj. Ne prekrivajte otvore za hlađenje

ukrasnim stoljnjacima.

LED TV treba maknuti od izvora topline i

direktne sunčeve svjetlosti. Treba mu dobra

prozračenost, stoga ostavite razmak od

najmanje 10 cm između uređaja i zida, i

drugih uređaja.

Sigurnosne mjere

Ekran se smije čistiti mekanom krpom kada uređaj

isključite iz struje. Ne trljajte uzastopno po zaslonu, ne

dodirujte, grebite i ne udarajte po njemu tvrdim

predmetima.

Ne čistite ekran otapalima na bazi benzina,

alkohola i sličnih spojeva jer će oni oštetiti ekran i

kućište..

Ne postavljajte TV na nestabilnu podlogu.

Ne postavljajte kablove tako da se o njih može

spotaknuti, i ne opterećujte utičnicu sa previše trošila.

Ne skidajte stražnji poklopac kućišta jer je unutra

visoki napon i možete doživjeti strujni udar. To smije

činiti samo ovlašteno osoblje u nadležnom servisu.

Ne stavljajte izvore otvorenog plamena (svijeće i sl.) na ili

pokraj TV-a. Ako u TV uđe voda ili upadne neki predmet,

odmah kontaktirajte nadležni servis.

Za vrijeme grmljavine isključite uređaj iz utičnice te

iskopčajte antenu kako ne bi došlo do oštećenja. Za

vrijeme grmljavine nipošto ne dirajte isključeni kabel

od antene.

Sadržaj

Upozorenja.......................

Sigurnost .........................

Sadržaj .............................

Kontrolna ploča...............

Dijagram spojeva žica

Daljinski upravljač ..........

Preglednik/izbornik slike

Preglednik zvuka.............

Preglednik programa ......

Sustav zaključavanja ......

Postavke ..........................

Uporaba USB-a................

Preglednik medija ...........

Česti problemi .................

Uvod

1 .Kratki uvod

Čestitamo Vam što ste odabrali najnoviju generaciju HD LED TV-a! Oni imaju veliku

kvalitetu slike i odlikuju se malom težinom, štede električnu energiju i na sadrže radlaton.

Nova generacija LED TV-a omogućuje sasvim drugačiji doživljaj slike. Pomoću aktivne

matrice boja TFT i novih tehnologija ovaj proizvod pruža iznimno kvalitetnu i ujednačenu

sliku, VCD i DVD programe. Povrh toga može služiti i kao digitalni prijemnik te monitor za

računalo. Sigurni smo da će zadovoljiti sve vaše tehnološke prohtjeve. Hvala Vam što ste

kupili i što koristite ovaj proizvod!

Kontrolna ploča

Upravljačke kontrole nalaze se na poleđini

TV-a.

O /POWER

Uključuje TV ili ga vraća u mod pripravnosti.

INPUT

Odabir jačine signala.

Ulaz/izlaz iz glavnog preglednika

VOL- Tipka za smanjivanje zvuka; ulaz u slijedeći preglednik i podešavanje OSD opcija

(stišavanje)

VOL +

Tipka za smanjivanje zvuka; ulaz u slijedeći preglednik i podešavanje OSD opcija

(pojačavanje)

CH-

Tipka za mijenjanje programa na nižu vrijednost; bira zadnju opciju u pregledniku

CH+

Tipka za mijenjanje programa na višu vrijednost; bira slijedeću opciju u

pregledniku

Dijagram spojeva žica

Pričvršćivanje

kabela

Ovaj LED TV ima opciju digitalnog prikaza

medija i može se spojiti na više vanjskih

naprava. Ovaj dijagram prikazuje kako se

priključuju ostale audio i video naprave.

_____________________________________ ,

1. USB:

Koristi se za nadogradnju softvera za DVB-T/C i DTV-a, i njime treba upravljati samo

ovlašteni serviser. Korisnik može pristupiti multimedijskim podacima na USB-u.

Podržavani su slijedeći formati:

*.dat, *.vob, *.mpg and *.avi video formati. Potom *.jpg, *.bmp and *.mp3 (DTV1080P hd

snimalica programa može koristiti više od jednogulaza, i priključivati se u utor

HDMI1/HDMI2:

High-definition multimedia interface.

Prihvatljivi su video signali 480P/576P/720P/1080Ì/1080P

3. VGA: Može se povezati sa D-sub 15 igličnim kabelom na vaše računalo

4. RF IN(DVB-S2): povezuje se sa signalom satelitskeTV

5. SCART:

Scart ulaz 6.CI:

ulaz za CI

7.AV

Povezuje sa vanjskim video napravama preko R/L ulaza

8. VGA AUDIO:

PC ulaz za zvuk

9. COAXIAL

Digitani TV izlaz za zvuk

10. EARPHONE:

Za slušalice

11.Y/Pb/Pr

Y/Pb/Pr ulaz.

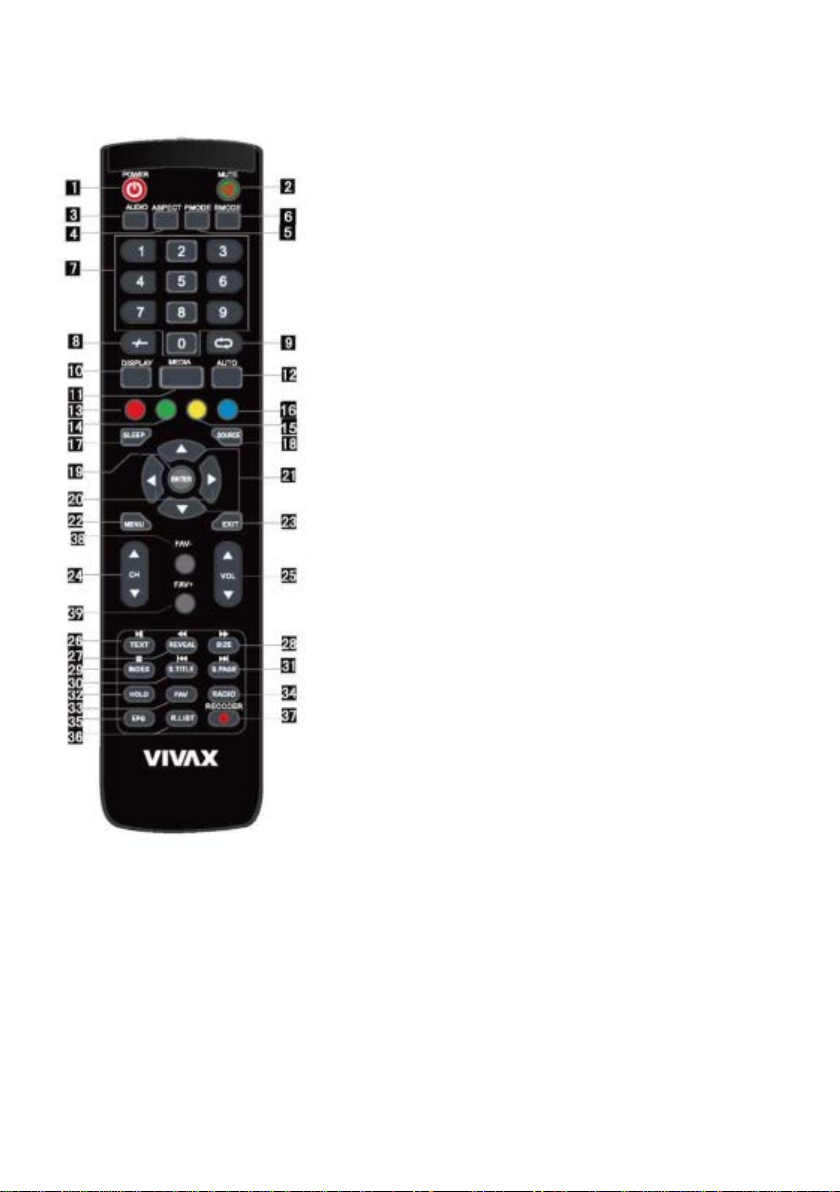

Opis daljinskog upravljača

TV MODE:

1. POWER gumbC <|) )

Pritisnite za paljenje/gašenje TV-a.

2. MUTE gumb(D$ )

Pritisnite da biste isključili zvuk. Na ekranu se pokazuje simbol

prekriženog zvučnika. Da biste uključili ton ponovno pritisnite isti

gumb.

3.AUDIO gumb

Za mijenjanje načina emitiranja zvuka: desno, lijevo,

mono, stereo.

4.ASPECT gumbbiranje veličine prikaza slike

. 5.PMODE gumb

Direktno biranje moda prikaza slike.

6.SMODE gumb

Direktno biranje načina emitiranja zvuka

7. NUMBER (0-9) gumb

Pritiskom ovih gumbi unose se znamenke. Direktno se biraju

programi na ATV i DTV, te unose lozinke za roditeljsko

zaključavanje.

8. -/- gumbi

Mijenjanje kanala redom.

9. CP gumb

Direktno vraćanje na prijašnji program

10. DISPLAY gumb

Za prikaz

informacija o

trenutnom unosu.

11. MEDIA gumb za

ulaz USB kanala

12. AUTO gumb

Prečac za automatsko kalibriranje prikaza računala

13. CRVENI gumb Koristi se za

TXT, DTV i TV

14. ZELENI gumb Koristi

se za TXT, DTV i TV

15. ŽUTI Button Koristi

se za TXT, DTV i TV

16. PLAVI gumb Koristi

se za TXT, DTV i TV

17 .SLEEP gumb

Podešavanje gašenja

18 .SOURCE gumb

Postavke izvora

19. ENTER gumb

Za potvrdu unosa na pregledniku kada je on na ekranu naglašen ili

podebljan

20. A/► gumb

Povećavanje/smanjivanje vrijednosti u izborniku.

21. UP/DOWN gumb Biranje prijašnje/slijedeće opcije ili funkcije.

22 MENU gumb ulaz u

izbornik/preglednik

23 .EXIT gumb

funkcija izlaza

24. CH A/T gumbi listanje

programa

25. VOL gumb

pojačavanje/stišavanje zvuka
