Vivotek FD8361L Manuale utente

Quick Installation Guide

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

IR Illuminators • 3-axis • Video Cropping • ePTZ

All specications are subject to change without notice.

P/N:625012601G Rev. 1.1

FD8361L Fixed Dome

Network Camera

TC - 13

中文 (繁體)

如果發現網路攝影機出現煙霧或聞到異

味時，請立即關閉電源。

當這種情況發生的時候，請聯絡您的經銷

商。

有關操作時的溫度，請參閱使用者說明

書。

安裝前應注意事項

請勿將網路攝影機擺放在不穩定的物體

上。

閃電時，請勿碰觸網路攝影機。

請勿將任何物件插入網路攝影機，例如細

針。

請勿讓網路攝影機掉落地面。

TC - 14

軟體光碟

FD8361L

快速安裝手冊 / 產品保固卡

校準貼紙 / 天花板導孔樣板貼紙

底座

檢查包裝內容物

L型六角扳手 / RJ45 母對母連接器 (female/female coupler) / 􀙩􀙩􀙩防潮包/螺絲

Ceiling Hole Template Sticker

Drill hole

Quick Installation Guide

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

VIVOTEKINC.

6F,No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEKUSA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

IR Illuminators • 3-axis • Video Cropping • ePTZ

All specications are subject to change without notice.

P/N:625012601G Rev. 1.1

FD8361L

Fixed Dome

Network Camera

TC - 15

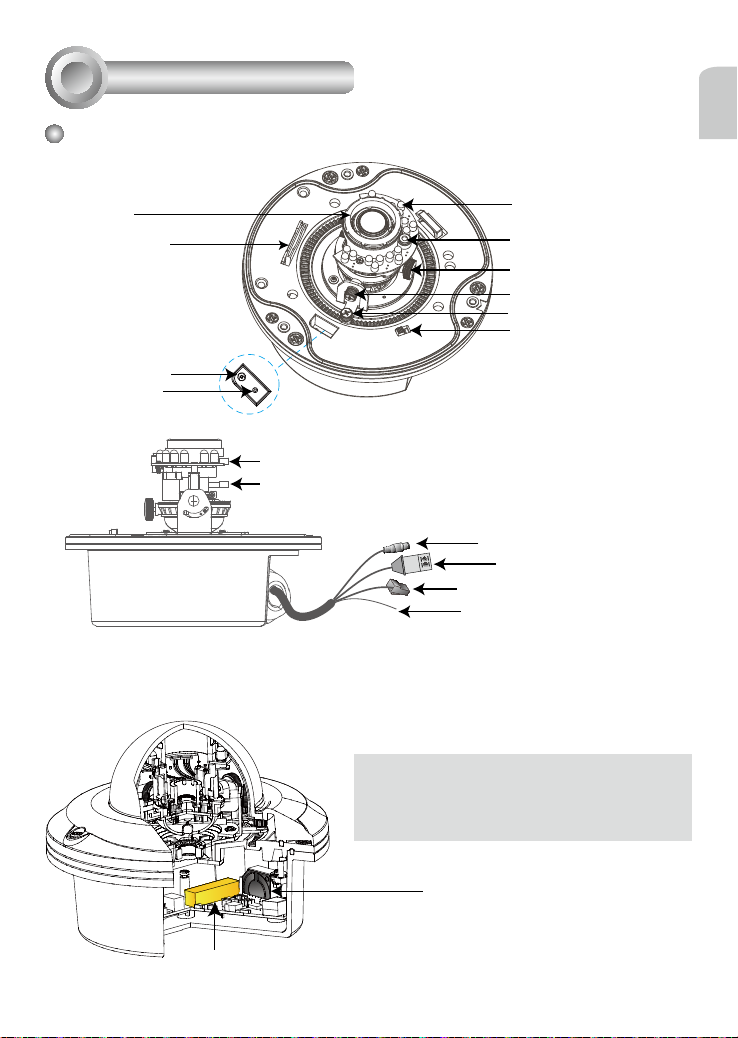

中文 (繁體)

SD/SDHC卡插槽

紅外線LED

(18顆、距離20m)

內縮式重設按鈕

AC24V

對焦控制桿

變焦控制桿

狀態 LED 顯示燈

光線感應器

實體外觀說明

迴轉調整轉鈕

內視圖

乙太網路 10/100 RJ45 插頭

AC 24V 端子接線排

地線

風扇

操作環境：-20° ~ 50℃

當網路攝影機內部溫度超過50℃時，風扇將會自動運

轉；當網路攝影機內部溫度低於0℃時，加熱器及風

扇將會自動運轉。

BNC視訊輸出

加熱器

旋轉調整轉鈕

可變焦鏡頭

(f= 3~9 mm)

傾斜度調整轉鈕

NTSC/PAL視訊輸出開關

TC - 16

在架設攝影機之前，請務必先記下

網路攝影機基座的MAC位址。 Network Camera

Model No: FD8361L

Made in Taiwan

This device complies with part 15 of the FCC rules. Operation is subject to

the following two conditions:

(1)This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference

that may cause undesired operation.

Pat. 6,930,709

RoHS

V I

MAC:0002D1083236

CLASS A

IP66級防爆型底座

外觀

IP66級防爆型半球型外殼

AC24V

攝影機基座

導孔a~c：

用來固定底座的導孔。

TC - 17

中文 (繁體)

首先使用隨附的螺絲起子將三顆螺絲旋鬆，並取下攝影機基座上的半球型外殼。然後依下列

步驟將攝影機架設在天花板或牆壁上。

硬體架設

天花板裝設(含底座)

1. 將隨附的校準貼紙貼在天花板上。

2. 依照貼紙上的十個圓圈，在天花板兩邊分別對稱地鑽出兩個導孔。然後將隨附的四顆塑膠錨釘敲入導

孔中。

3. 將隨附的四顆螺絲穿過底座相對應的四個導孔，並以螺絲起子固定底座。

4. 將電線穿過導孔A或B。如果您想要使用導孔B，請以螺絲起子拆下橡膠。

5. 以隨附的三顆螺絲將攝影機基座固定在底座上。

AC24V

TC - 18

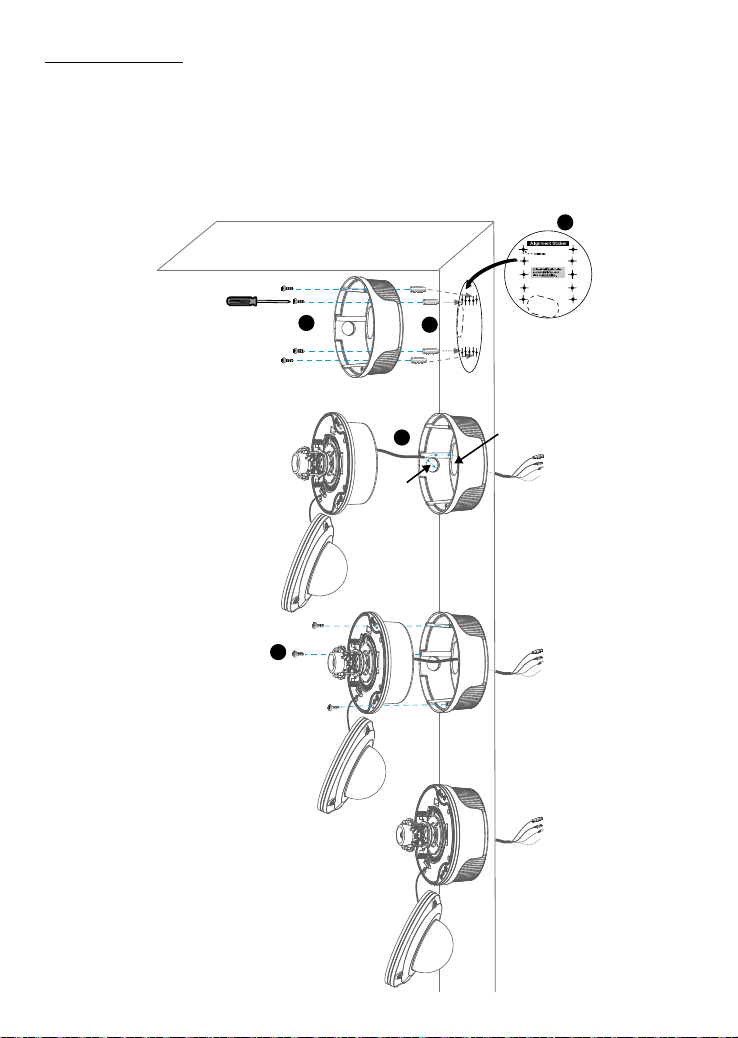

牆壁裝設(含底座)

1. 將隨附的校準貼紙貼在牆壁上。

2. 依照貼紙上的十個圓圈，在牆壁兩邊分別對稱地鑽出兩個導孔。然後將隨附的四顆塑膠錨釘敲入導孔

中。

3. 將隨附的四顆螺絲穿過底座相對應的四個導孔，並以螺絲起子固定底座。

4. 將電線穿過導孔A或B。如果您想要使用導孔B，請以螺絲起子拆下橡膠。

5. 以隨附的三顆螺絲將攝影機基座固定在底座上。

TC - 19

中文 (繁體)

一般連接方式 (不使用乙太網路供電的連接方式)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

AC24V

網路連線

1. 將電源線連接AC 24V端子接線排。

2. 使用所附的 RJ45 母對母連接器將網路攝影機接

至開關。

如果網路攝影機是直接連至電腦，請使用

Category 5 Cross Cable 連接線。

AC24V

AC24V：AC 24V 電源

天花板吊掛裝設(不含底座)

1. 將隨附的天花板導孔樣板貼紙貼在牆壁上。

2. 沿著貼紙的內圈挖出一個導孔。

3. 依照貼紙上的三個圓圈，在天花板鑽出三個導孔。然後將隨附的三顆塑膠錨釘敲入導孔中。

4. 將網路攝影機裝設在天花板上，並將電線穿入。

5. 將隨附的三顆螺絲穿過攝影機基座旁的三個相對應導孔，並以螺絲起子加以固定。

Ceiling Hole TemplateSticker

Drill hole

TC - 20

使用乙太網路供電(PoE)的連接方式

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

AC24V

支援PoE之交換器

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

AC24V

當使用不支援PoE的交換器時

請另外購買PoE injector來連接攝影機與不支援PoE的交換器。

當使用支援PoE的交換器時

此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請

參閱下圖，利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。

不支援PoE之交換器

PoE injector (選購)

TC - 21

中文 (繁體)

1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈2」(Installation Wizard

2)。

2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按鈕，

繼續執行安裝程式。

3. 安裝程式會搜尋在相同區域網路上的VIVOTEK網路裝置。

4. 完成搜尋後，就會出現主安裝程式視窗。點選與產品底部標籤相對應的MAC序號，就可以

透過Internet Explorer瀏覽器連接到網路攝影機。

Installation

Wizard 2

分配IP位址

Network Camera

Model No: FD8361L

Made in Taiwan

This device complies with part 15 of the FCC rules. Operation is subject to

the following two conditions:

(1)This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference

that may cause undesired operation.

Pat. 6,930,709

RoHS

V I

MAC:0002D1083236

CLASS A

0002D1083236

00-02-D1-08-32-36 192.168.5.109 FD8361L
