Advertencia antes de la instalación

Apague la cámara de red si

aparece humo o algún olor no

habitual.

No coloque la cámara de red

sobre supercies que no sean

rmes.

No inserte ningún objeto en la

cámara de red, como agujas.

Consulte el manual del usuario

para ver la temperatura de

funcionamiento.

No toque la cámara de red si

hubiera tormentas.

No deje caer la cámara de red.

ES - 62

Compruebe el contenido del embalaje

FE8171V Placa de montaje / Destornillador

Adhesivo de alineación Tornillos / Deshumidicador / Cinta

de doble lado / Conexión hermética

de goma / arandela de goma

Guía rápida de instalación /

Tarjeta de garantía

CD de software

Cables I/O y de la fuente de

alimentación

Adaptador de la fuente de

alimentación CC

Para la placa de

montaje

Para la base de la

cámara

ES - 63

Español

Descripción física

Vista interior

Cabezal de pines (J7)

Arandela de resorte

(A)

Objetivo

Arandela para micrófono interno

(B)

Cabezal de pines (J6)

Conexión RJ45 10/100 Ethernet

Alinee (B) a (A)

cuando je la carcasa

superior

Ranura de la tarjeta MicroSD/SDHC/SDXC

Botón Reset

ES - 64

Network Camera

Model No: FE8171V

MAC: 0002D1XXXXXX

Pat. 6,930,709

This device complies with part 15 of the FCC Rules. Operation is subject to

the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference

that may cause undesired operation.

Made in Taiwan

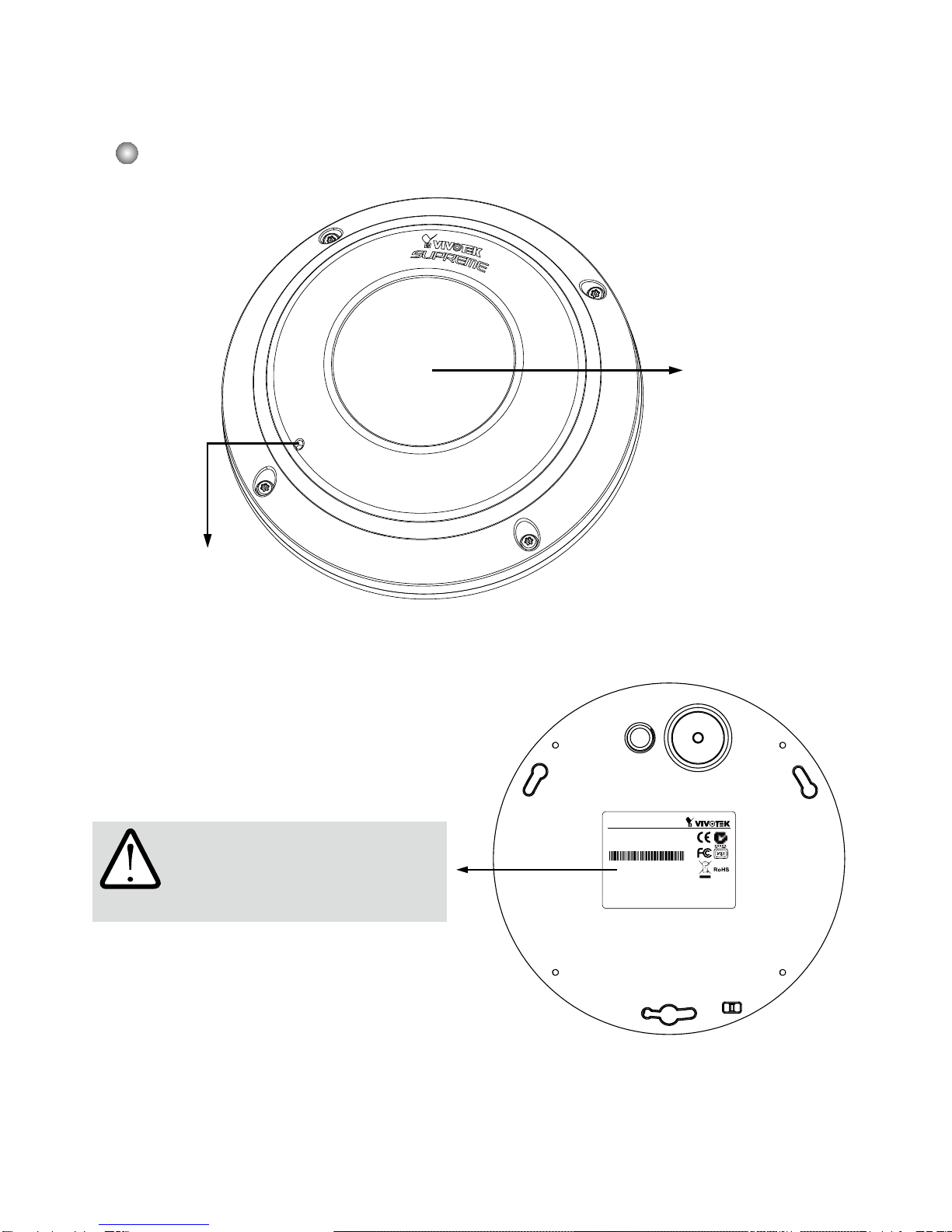

Vista exterior

Micrófono integrado

Cubierta de

la Cúpula con

protección IP66

antivandalismo

IMPORTANTE

Anote la dirección MAC antes

de instalar la cámara.

ES - 65

Español

Instalación del hardware

Sujeción de la cubierta domo

Tapón de goma

para los cables IO

y de la fuente de

alimentación

Tornillos anti-manipulación

Conector hermético

de goma para el

cable RJ45 Ethernet

Conecte los cables IO y de la

fuente de alimentación si su

interruptor no admite PoE.

En primer lugar, utilice el destornillador suministrado para aojar los cuatro tornillos y separe la

carcasa domo de la base de la cámara. A continuación, siga los pasos siguientes para instalar la

cámara a la pared o al techo.

ES - 66

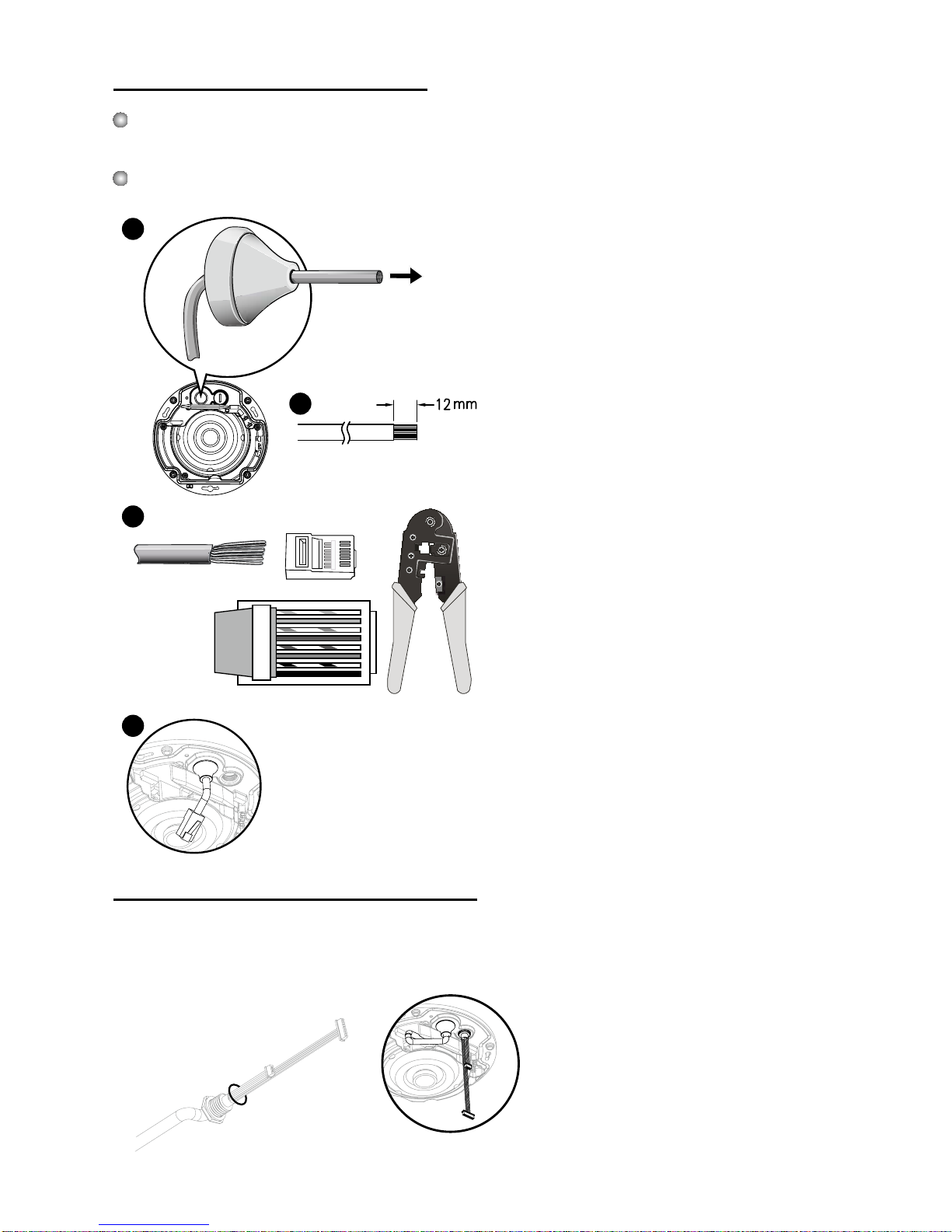

Dimensión del cable RJ45 (unidad: mm)

Pasos de ensamblaje

2. Deshágase de parte de la funda del cable

Ethernet.

1. Taladre un oricio en la toma de la zona

hermética de goma e introduzca el cable

Ethernet a través de la apertura.

3. Necesitará una tenaza engarzadora para

jar los cables Ethernet al conector. Cuan-

do lo haya realizado, conecte el cable a la

conexión RJ45 Ethernet de la cámara.

Calibre recomendado del cable: 24AWG (0,51 mm)

Conexión del cable Ethernet RJ45

Conexión del cable de alimentación CA

Conexión hermética

de goma

44. Extraiga el conector hermético de goma de la base de la cámara.

Introduzca el cable Ethernet desde la parte inferior de la cámara y

je el conector hermético de goma para hacerlo impermeable.

1. Extraiga el tapón de goma de la base de la cámara.

2. Añada la arandela de goma suministrada en el cable tal y como se muestra en la ilustración.

3. Introduzca el cable desde la parte inferior de la cámara y fíjelo para hacerlo impermeable.

o: Tira blanca/naranja

O: Naranja Entero

g: Tira blanca/verde

B: Azul Entero

b: Tira blanca/azul

G: Verde Entero

br: Tira blanca/marrón

BR: Marrón Entero

ES - 67

Español

Montaje en la pared / techo sin la placa de montaja

(Seleccione este tipo de montaje si desea introducir los cables desde la parte

inferior de la cámara)

NOTA:

Coloque adecuadamente todos los

cables para evitar que se pongan

en medio cuando se je la carcasa

superior.

Cabezal de pines (J7)

Cabezal de pines (J6)

123

1. Fije la pegatina de alineamiento suministrada para la base de la cámara en la pared/techo.

2. Utilizando los tres círculos de la pegatina, taladre tres oricios pilotos en el techo. A continu-

ación, introduzca con un martillo los tres tacos de plástico suministrado en los oricios.

3. Taladre un orifício para el cableado en la pared / techo e introduzca los cables por el mismo.

4. Conecte el cable Ethernet en la conexión.

5. Conecte los dos lados del cable de la fuente de alimentación CC a los dos cabezales de clavi-

jas.

6. Asegure la base de la cámara a la pared / techo con los tres tornillos suministrados.

7. Encontrará una bolsa de gel de sílice jada en la cubierta de la domo. Sustituta el gel de sílice

incluido en la cámara por el que viene dentro de dicha bolsa.

8. Fije la carcasa superior.

9. Asegure los cuatro tornillos con el destornillador suministrado. Asegúrese de que todas las

partes de la cámara han sido instaladas correctamente.

ES - 68

Montaje en la pared / techo con la placa de montaje

(Seleccione este tipo de montaje si desea introducir los cables por el lateral)

7-1

7-2

1. Fije la pegatina de alineamiento suministrada para la placa de montaje suministrada en la pared /

techo.

2. Utilizando los tres círculos de la pegatina, taladre tres oricios pilotos en el techo. A continuación,

introduzca con un martillo los tres tacos de plástico suministrado en los oricios.

3. Coloque e introduzca los cables a través del lateral de la placa de montaje.

4. Asegure la placa de montaje a la pared / techo con los tres tornillos suministrados.

5. Conecte el cable Ethernet en la conexión.

6. Conecte los dos lados del cable de la fuente de alimentación CC a los dos cabezales de clavijas.

7. Fije la base de la cámara a la placa de montaje y gírela en el sentido contrario a las agujas del

reloj como se muestra en la ilustración 7.2. Asegure el tornillo suministrado para ja la base de la

cámara.

8. Encontrará una bolsa de gel de sílice jada en la cubierta de la domo. Sustituta el gel de sílice

incluido en la cámara por el que viene dentro de dicha bolsa.

9. Fije la carcasa superior.

10. Asegure los cuatro tornillos con el destornillador suministrado. Asegúrese de que todas las partes

de la cámara han sido instaladas correctamente.

ES - 69

Español

1. Conecte el cable Ethernet RJ45 al interruptor. Utilice el cable cruzado de categoría 5 cuando se

conecte directamente su cámara de red al ordenador.

2. Conecte el cable de alimentación desde la cámara de red a una toma de alimentación.

3. Si dispone de dispositivos externos, como sensores y alarmas, realice la conexión desde el

bloque de terminales de E/S generales.

Conexión general (sin PoE)

Implementación de la red

+3V3

GND

POWER C

OLLIS

ION

LINK

RECEI VE

PART I TI O N

12345

Bloque de terminales de E/S

generales

Toma para el cable de

alimentación (negra)

Entrada de micrófono (rosa)

Salida de audio (verde)

+3V3: Alimentación, 3.3V CC

DO: Salida digital

D I: Entrada digital

GND: Tierra
