Vivotek FE8173 Manuale utente

Quick Installation Guide

3MP • 360° Surround View • PoE

All specications are subject to change without notice.

P/N:625021401G Rev.: 1.1

FE8173 Fixed Dome

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Dutch

Indonesia

SW - 118

Varning innan installation

Stäng av strömmen till

nätverkskameran om det skulle

ryka om den eller lukta konstigt.

Placera inte nätverkskameran på

ostadiga ytor.

Sätt inte in några föremål i

nätverkskameran såsom t.ex.

nålar.

Se din användarmanual för

drifttemperatur.

Rör inte nätverkskameran när den

åskar.

Tappa inte nätverkskameran.

Paketinnehåll

FE8173

Riktningsetikett

Skruvar / förankringar / buntband

Snabbinstallationsguide /

Garantikort

Programvaru-CD

Kraft och signalkablar

SW - 119

Svenska

Fysisk beskrivning

Kamerans insida

Stiftlist (J7)

Fjäderbricka (A)

Lins

Bricka för inbyggd mikrofon

(B)

Stiftlist (J6)

Ethernet 10/100 RJ45-kontakt

Fack för MicroSD/SDHC/SDXC minneskort

Återställningsknapp

Statuslysdioder

Kabelhål

SW - 120

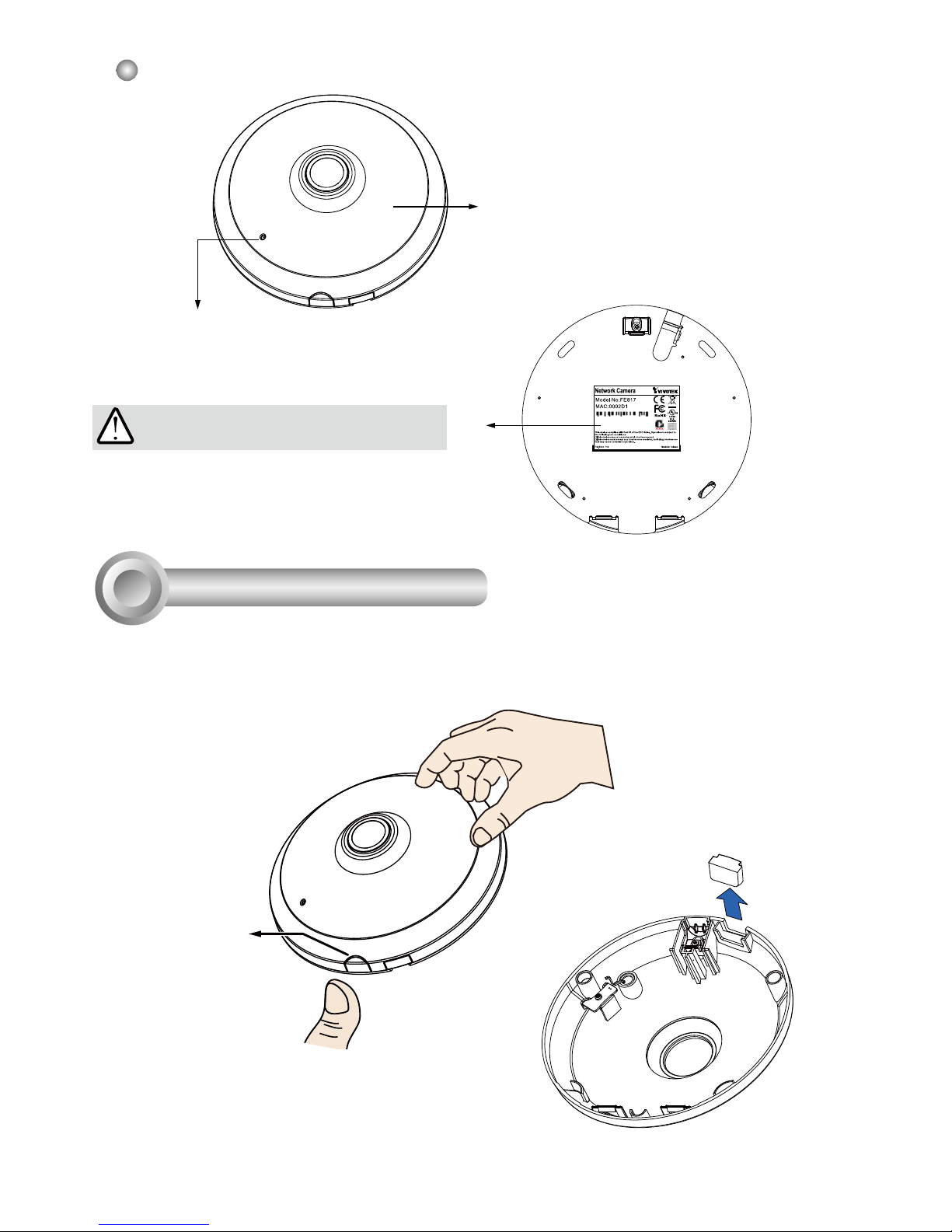

Sedd utifrån

Inbyggd mikrofon

Kupolhölje

Håll MAC-adressen i minnet innan du

monterar kameran.

VIKTIGT:

Installation av hårdvara

Frigöringsknapp

Börja med att öppna kupolhöljet genom att trycka på frigöringsknappen. Du kan trycka på den mot-

satta kanten av kupolhöljet om det inte lossnar lätt. Följ sedan stegen nedan för att installera kameran

i antingen ett tak eller på en vägg.

Om du planerar att leda kablar från sidan av kameran

tar du bort gummiskjutlocket från kupolhöljet.

Skjutlock

083236

SW - 121

Svenska

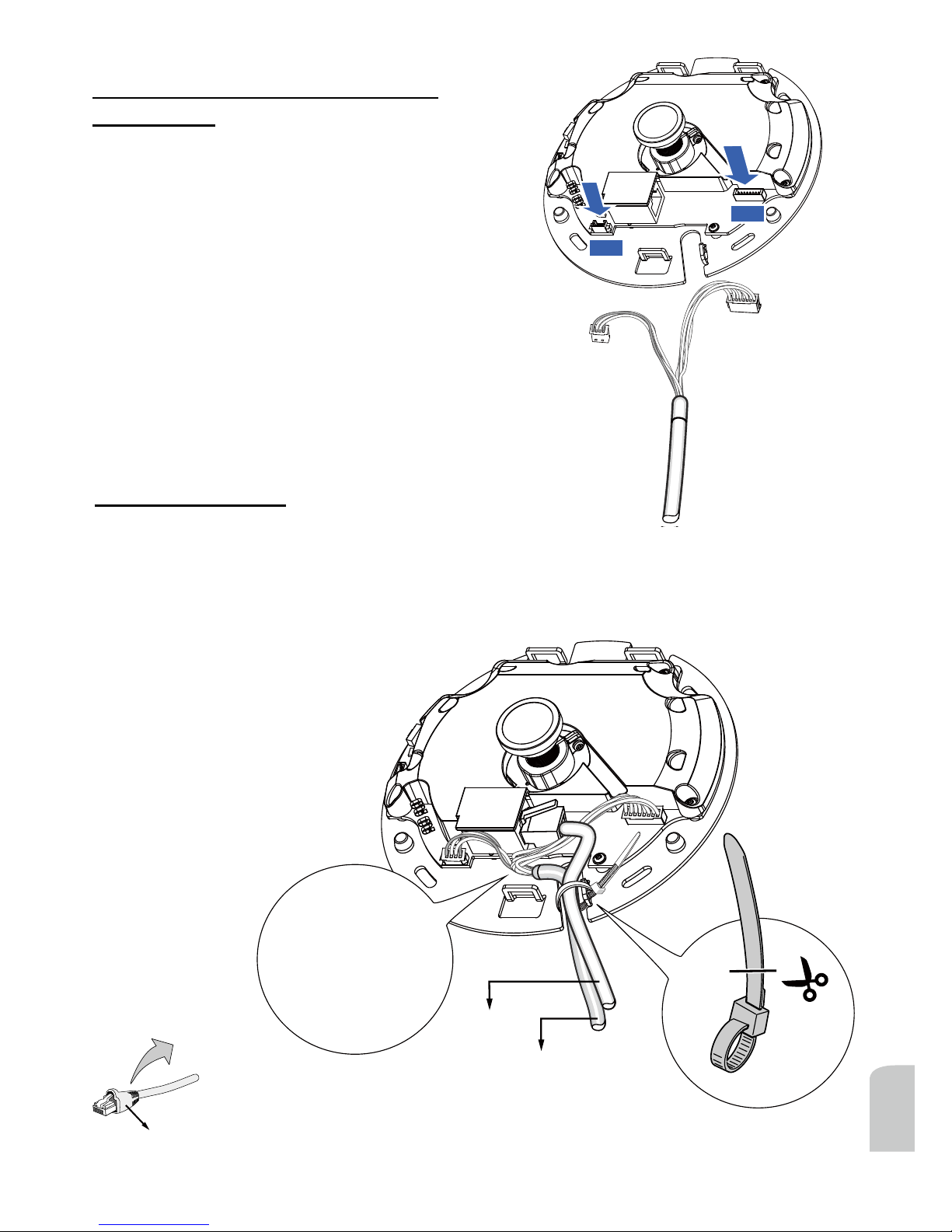

Anslut de medföljande kraft- och signalkablarna

om din omkopplare inte stöder PoE. Anslut

de vita samlingskontakterna till J6 och J7 på

kameran.

Kraft och

signalkablar

Anslutning av-Ethernet-kabel och el-

och I/U-kabel

Anslutning av kablar

Om du måste dra kabel genom sidoöppningen fortsätter du med följande:

1. Anslut Ethernet- och el- och I/U-kablarna. Användaren står för Ethernet-kabeln.

2. Använd ett (medföljande) buntband för att fästa Ethernet- och I/U-kabeln till bottenplattan. För in

buntbandet genom den vertikala monteringsiken som nns på kabelhålets kant.

3. Lämna ett mellanrum mellan kablarna och den vertikala monteringsiken. Arrangera kablarna så

att de inte hindrar lockets montering.

4. Skär av den extra längden från buntbandet.

Vi rekommenderar att använda en Ethernet-kabel utan dragavlastning.

Du kan avlägsna dragavlastningshylsan om din kabel har en sådan.

Ethernet

Kraft och signalkablar

Lämna ett mellanrum

mellan kablarna och

den vertikala iken

Dragavlastningshylsa

Om du drar kablar genom ett borrhål på

en vägg/i ett tak för du helt enkelt kablar-

na genom kabelhålet.

SW - 122

Tak- eller väggmontering

1. Fäst den medföljande borrmallen för kamerans infästning på taket/väggen.

2. Ta hjälp av cirklarna på dekalen när du borrar testhål i taket. Hamra sedan in de tre medföljande

plastpluggarna i hålen.

3. (Tillval) Borra hål för kablarna i taket/väggen och för de tre kablarna genom hålet.

4. Fäst kamerabasen i taket / på väggen med medföljande skruvar.

Du kan också installera kameran på en 4-tums kopplingsdosa enligt

USA-standard. Du kan rikta in kamerans böjda slitsar med montering-

shålen på en kopplingsdosa. Använd diagonala monteringspositioner

på kameran så att de stämmer överens med dem på kopplingsdosan.

OBS:

SW - 123

Svenska

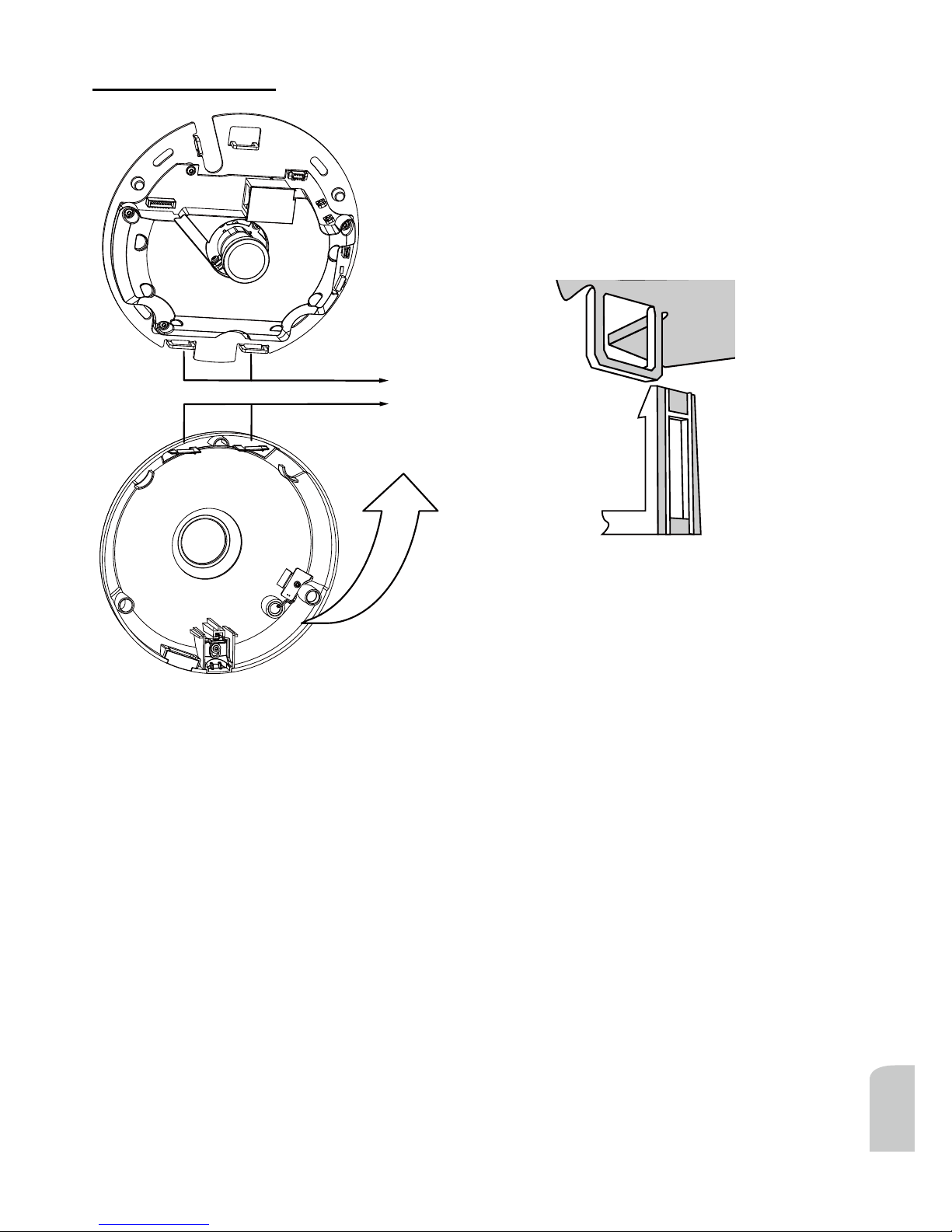

Installera plastkupolhöljet genom att rikta in snäppf-

likarna på kupolhöljet med de slitsade ikarna på kam-

erabasen. Installera kupolhöljet genom att trycka det

jämnt mot kamerabasen.

Se till att kupolhöljet och bottenplattan är i linje med

varandra innan du trycker nedåt. Kupolhöljet fästs med

hjälp av en snäppmekanism.

Montera övre locket

Snäppikar

Kupolhölje

Slitsade ikar

SW - 124

1. Anslut RJ45 Ethernet kabeln till en strömbrytare.

2. Anslut elkontakten från nätverkskameran till ett eluttag.

3. Om du har externa enheter såsom sensorer och alarm, gör du kopplingen från det allmänna I/O-

terminalblocket.

Allmän anslutning (utan PoE)

Nätverksplacering

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

+3V3

GND

Allmän I/O terminalblock

Elkontaktuttag (svart)

Mikrofon in (rosa)

Ljud ut (grön)

+3V3: Kraftförsörjning 12 VDC

DU: Digital utgång

D I: Digital ingång

GND: Jord

NOTERA:

Om likström föredras, bör det vara kompatibelt med:O/

P:12VDC, 1.5Amin., L.P.S. per IEC 60950-1.

SW - 125

Svenska

Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och en kontakt utan

PoE.

När du använder en kontakt utan PoE

Power over Ethernet (PoE)

Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en enda Ethernet-

kabel. Se följande bild för att ansluta nätverkskameran till PoE-aktiverad kontakt via Ethernet-

kabel.

När du använder PoE-aktiverad kontakt

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoE-kontakt

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoE-ströminjektor

(valbart)

kontakt utan PoE

NOTERA:

1. Denna utrustning får endast anslutas till PoE nätverk

utan att dirigeras till externa anläggningar.

2. För PoE-ingång, använd endast UL-listad IT-utrustning

med PoE-utgång.

SW - 126

1. Installera “Installation Wizard 2” från katalogen för programvarufunktion från CD-skivan.

2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har

analyserats, klicka på knappen “Next” för att fortsätta programmet.

3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverkskam-

eror på samma LAN.

4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka på

MAC adressen som matchar den som är tryckt på kameraetiketten eller S/N numret på förpack-

ningsetiketten för att öppna en webbläsarsession med nätverkskameran (Network Camera).

Tilldela IP-adress

Klar att använda

1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan.

2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med 32-kanaler

för inspelning från cd:n i en utbyggnad som består av era kameror. För installationsdetaljer, se

till dess relaterade dokument.

För vidare installation, se användarmanualen på CD-skivan.

NOTERA:

Om du får problem med att visa direktsändning, eller insticksmodulsstyrning på skärmen, kan du

försöka att manuellt ta bort insticksmoduler som kan ha installerats på datorn. Ta bort följande mapp:

C:\Program Files (x86)\Camera Stream Controller\.
