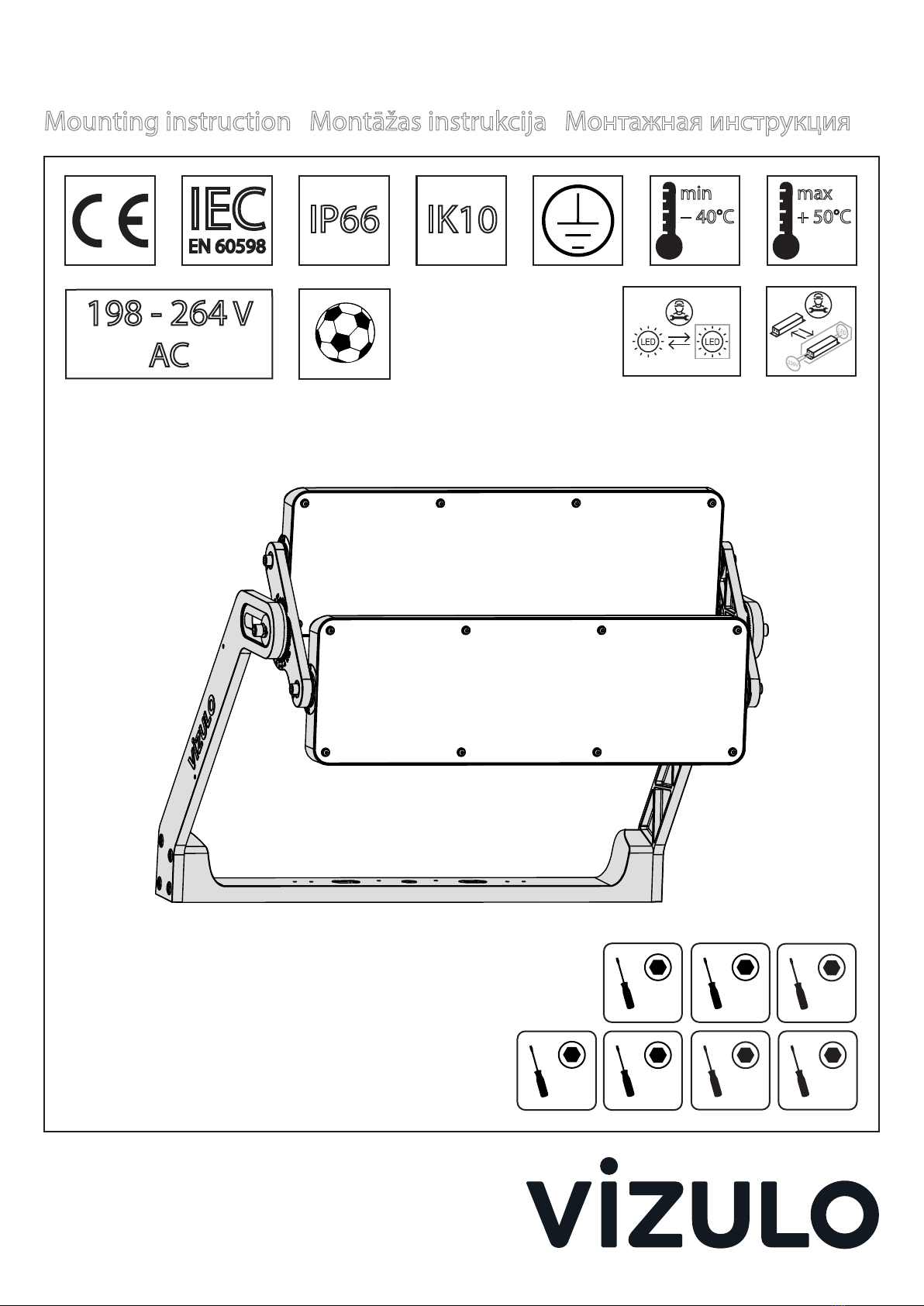

VIZULO Eagle 2 heads Guida utente
Mounting instruction Montāžas instrukcija Mонтажная инструкция
08-02-2022
SIA VIZULO
Laucu Lejas, Iecava, Latvia, LV-3913
www.vizulo.com
10
IEC
EN 60598 IP66
198 - 264 V
AC
min
− 40°C
max
+ 50°C
IK09
5
8
1/8
4
6
3
20
IK10
VIZULO Eagle 2 heads LED ood light | Standard version
SCx = 0.14m²
Mounting bracket
682
225
534
806
152
Dimensions
Izmēri
Размеры
Ø21
2/8
22
20
705
868
3/5
WARNING!
• Do not touch LED modules!
• Do not put any tools or other items on LED modules!
• In case any LED is physically damaged (example shown below) the warranty is void.
BRĪDINĀJUMS!
• Neaiztikt LED moduļus!
• Nenovietot instrumentus vai citus priekšmetus uz LED moduļiem!
• Mehānisku LED bojājumu gadījumā (skatīt piemēru zemāk) garantijas apmaiņa nav spēkā.
ВНИМАНИЕ!
• Не прикасаться к LED модулям!
• Не ставить на LED модули инструменты или другие предметы!
• В случае механических повреждений LED (см. ниже) гарантийный обмен не осуществляется.
3/8
Netto Weight
Neto Svars
Нетто Вес
288
Luminaire Weight (Kg) 24.3
7.4
Driver Box Weight (Kg)
LED count
Maximal wind load with driver box depending to the angle relative to the ground
0° 15° 30° 45° 60° 75° 90°
SCx,
m²
0.14 0.21 0.27 0.380.380.360.32
Acceptable luminaire mounting angle
relative to the ground.
Unacceptable luminaire mounting - light is not
supposed to be directed at luminaire and it parts.
0°
105° -285° 105° -285°
0°
4/8
4b Mounting hole spacing for mounting the
driver box on a surface
15N
M6
302
160
6
15N
M8
12
M12
10
50N
-105°...105°
5° step!
M6
4a
3
5
Driver box may dier
3
8
-90°...90°
25N
5° step!
25N M4 M4
15N
5/8
6
15N
7
Number of
wires depends
on head count
20
1.6N
Output
Input
DALI
L N DA+ DA- V1+
V2+
V3+ V1-V2-V3-
NTC
NC
LED3
- +- +- +
LED2 LED1
Output
AC
Input DALI
DA-
DA+
L1 L2 DA DA V3+
V2+
V1+ V3-V2-V1-
NTC
DA DA
4
3N
Output
Input
DALI
LED1
- +
LED2 LED3
Output
AC
Input DALI
DA-
DA+
DA-
DA+
15N
134
480
134
480
From driver box
From heads
L1+ L2+ L2-
L1-
CG - cable glands, supplied with
luminaire
C - cables, can be supplied upon
request
HC - head cables
535mm
7mm
Ø min = 8 mm
Ø max = 12 mm
DRIVER
BOX
CONNECTION
BOX
Head nr.2
Head nr.1
Q
Q
HC
HC
LQ
CC
LQ LQ
Wire
- +- +
- +- +
LED
Oslon Square
Luxeon 5050
Power
220-1040W
220-1040W
CCT Risk group Remarks
Label required
Label required
Duris S8 220-1040W
Label required
6/8
5
3N
LED1+
LED2+
DA-
LED1-
LED2-
NTC-
NTC+
N
DA+
L
1-10V+
1-10V-
12 Vdc
dc GND
LED
+ -
Output
AC
Input
DALI
DA-
DA+
repeat for
each head
1 Output/DALI/Input cable can connect
up to 4 drivers
For wire connection use terminal block!

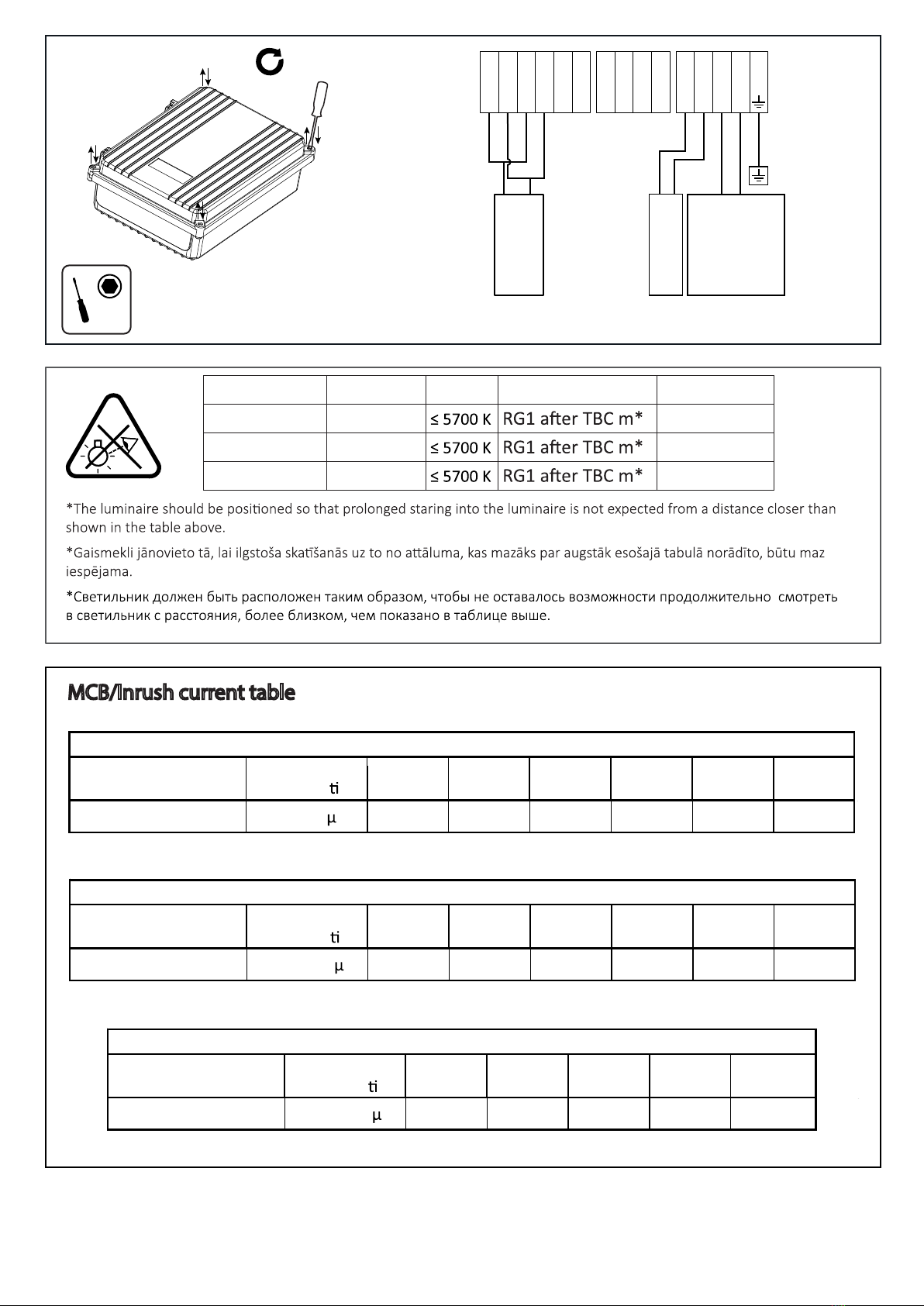

MCB/Inrush current table
Standard/High density In-rush current
(peak/dura on) 6A 10A 16A 20A 25A MCB type
Eagle 2 Heads Standart A(2000
s
) 0 1 2 3 4 B,C,D
LED Driver T - 230 Vac
4
Standard/High density In-rush current
(peak/dura on) 10A 16A 20A 25A 32A MCB type
Eagle 2 Heads Basic A(8000
s
) 1 2 2 3 4 B,C
LED Driver D - 230 Vac
25
Standard/High density In-rush current
(peak/dura on) 10A 16A 20A 25A MCB type
Eagle 2 Heads Basic A(2500
s
) 1 2 3 3 B,C,D
LED Driver E- 230 Vac
40
7/8
Energy efficiency class of contained light source(s)
E
E
D
D
D
D
E
E
E
E
F
F
F
F
E
E
F
F
Standard
A
B
C
D
E
F
G
1800
2200 E
2500 E
2700
3000
4000
5000
5700
6500
70 80 90
D
D
C
C
C
C
E
E
D
D
D
F
F
E
E
E
E
F
CRI
CCT
Eco
2200
2700
3000
4000
5000
5700
6500
70 80 90
CRI
CCT
E
Terms of use and maintenance
Before luminaire is turned on, it should be mounted according with this mounting instruction or any other applicable regulations.
Mounting instructions
• The warranty of luminaire does not apply, if the mounting of luminaire has been performed in precipitation (rain, snow, hail).
• The warranty of luminaire does not apply, if a control system unauthorized by VIZULO or an inapplicable LED driver has been used
to drive the luminaire.
• The warranty of luminaire does not apply, if it has been used in an unsuitable ambient temperature or has been supplied by
• The warranty of luminaire does not apply, if the LED driver program has been changed in any way.
• The warranty of the luminaire does not apply, if the logged history data of the LED driver has been deleted without the permission
of VIZULO.
up), or it has been completely submerged under water.
Safety instructions
requirements.
To prevent any accidents person installing the luminaire must follow national safety requirements and following instructions:
• The label containing technical parameters of the luminaire has to be studied before the work on it has begun.
• Any luminaire build or design changes are prohibited.
• The luminaire must be used in good technical condition and according with this instruction.
• Only VIZULO authorized spare parts and accessories can be used to repair the luminaire.
Maintenance and repair
Luminaire has to be disconnected from electrical grid before it is opened and/or repaired!
• The person working with the luminaire must follow national regulations and legislations that apply to maintenance and testing of
electrical or electronic appliances.
• The luminaire may need to be cleaned depending on its environment. Only a damp cloth or a sponge may be used to clean the
luminaire. Use only household detergents diluted by water.
• Only VIZULO authorized spare parts may be used for the luminaire.
• Instruction for changing spare parts must be requested from VIZULO and studied before the repair is attempted.
• LED modules, lens and LED drivers can be changed on an installed luminaire, but it is advised to perform this task indoor to avoid
water entering the luminaire.
• Spare parts (lens, LED modules and drivers) should be ordered from the information available on the luminaire label.
Ekspluatācijas uzsākšana
Pirms gaismekļa ieslēgšanas, pārbaudīt tā atbilstību pareizai darbībai un veikt uzstādīšanu atbilstoši šīs montāžas un ekspluatācijas
instrukcijas un citiem piemērojamiem noteikumiem.
Montāžas instrukcijas
Veicot gaismekļa montāžu, ir stingri jāievēro montāžas instrukcijā iekļautā informācija un noteikumi:
• Gaismekļa garantija nav spēkā, ja gaismekļi tiek montēti nokrišņu (lietus, sniega, krusas) laikā.
• Gaismekļa garantija nav spēkā, ja tika izmantotas VIZULO neautorizētas vadības sistēmas vai tika izmantots neatbilstošs barošanas
bloks.
• Gaismekļa garantija nav spēkā, ja tas tika ekspluatēts neatbilstošos temperatūras un elektrības pieslēguma apstākļos.
• Gaismekļa garantija nav spēkā, ja ir veiktas barošanas bloku programmas iestatījumu izmaiņas vai tā tikusi dzēsta neinformējot
VIZULO.
• Gaismekļa garantija nav spēkā, ja tikuši dzēsti vai mainīti barošanas bloka vēstures ieraksti.
• Gaismekļa garantija nav spēkā, ja tas tika uzstādīts un ekspluatēts neatbilstošos montāžas leņķos, tika uzstādīts otrādi (ar stiklu uz
augšpusi) vai tika pilnīgi iegremdēts ūdenī.
Drošības instrukcijas
Lai novērstu nelaimes gadījumu rašanos, ievērot valsts drošības noteikumus un šīs drošības instrukcijas.
• Ir jāiepazīstas un jāievēro tehniskie parametri, kas ir norādīti gaismekļa marķējumā.
• Ir aizliegts veikt gaismekļa konstrukcijas un dizaina izmaiņas.
• Gaismeklis ir jāekspluatē labā tehniskā stāvoklī un atbilstoši šīm instrukcijām.
• Gaismekļa remontam ir atļauts izmantot tikai VIZULO autorizētas detaļas un piederumus.
Apkope, apkalpošana un remonts
Atvienojiet gaismekli no elektrotīkla pirms tā atvēršanas vai veicot remontu!
• Ievērojiet nacionālos noteikumus un valsts tiesību aktus, kas ir piemērojami elektrisko aparātu uzturēšanai, apkalpošanai un
testēšanai.
• Atkarībā no vides apstākļiem gaismekli var būt nepieciešams tīrīt. Tīrīšanai izmantojiet tikai mitru lupatiņu vai sūkli. Izmantojiet tikai
ierasto sadzīves mazgāšanas šķidrumu atšķaidītu ar ūdeni.
• Izmantojiet tikai VIZULO autorizētas oriģinālās rezerves daļas.
• Lai kvalitatīvi veiktu rezerves daļu nomaiņu, ir jāpieprasa un jāiepazīstas ar VIZULO izstrādātām rezerves daļu nomaiņas instrukcijām.
• Gaismas diodes, lēcas un barošanas bloki var tikt nomainīti uz vietas, bet lai izvairītos no ūdens iekļūšanas to ir ieteicams veikt telpās.
• Lūdzu pasūtīt jaunu LED moduli, lēcas vai barošanas bloku, izmantojot informāciju gaismekļa marķējumā.
8/8
