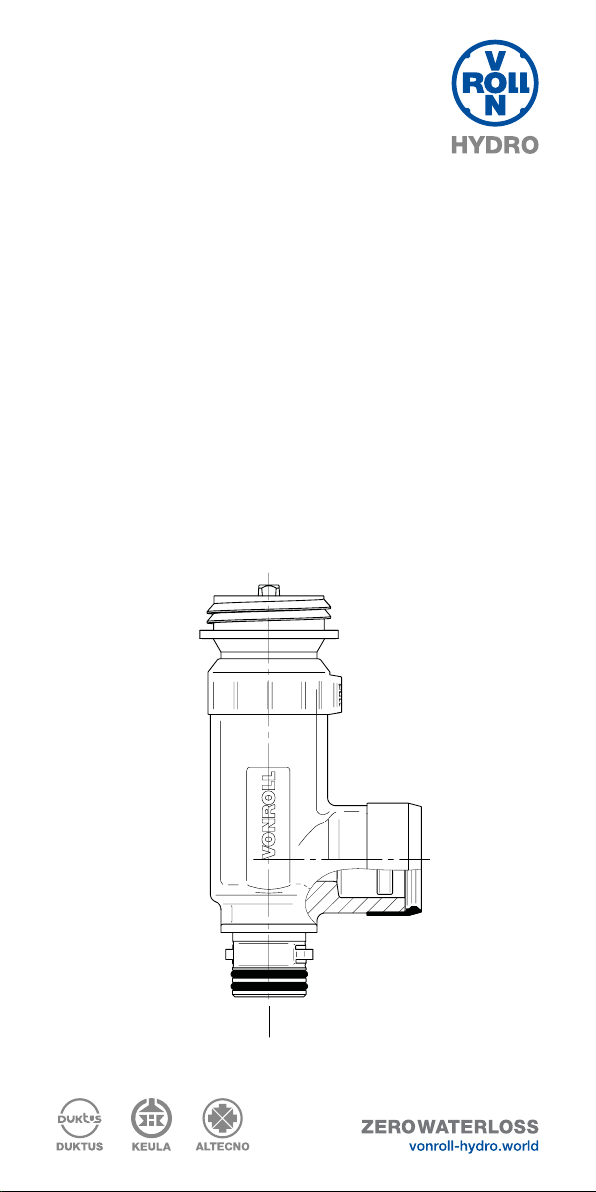

vonRoll hydro CLICK Manuale utente
CLICK
Das Wichtigste in Kürze
L’essentiel en bref
L’essenziale in breve
Important information in a nutshell
Anleitung vonRoll CLICK
MONTAGE
1) O-Ringe des vRC Bajonettspitzendes mit handelsüblichem Gleit-
mittel (KTW- Zulassung) versehen und das vRC Bajonett spitzende
in die vRC Bajonettmuffe bis zum Anschlag ein schieben.
2) Den vRC Fitting bzw. das vRC Bajonettspitzende im Uhrzeiger-
sinn bis zum Anschlag drehen (ca. 90°). Der vRC Fitting wird
durch den vRC Zapfen in der vRC Verdrehsicherung gesichert.
Eine axiale Verdrehung des vRC Fittings bzw. der vRC Armatur ist
in gesichertem Zustand um +/- 15° möglich.
CLICK
DEUTSCH

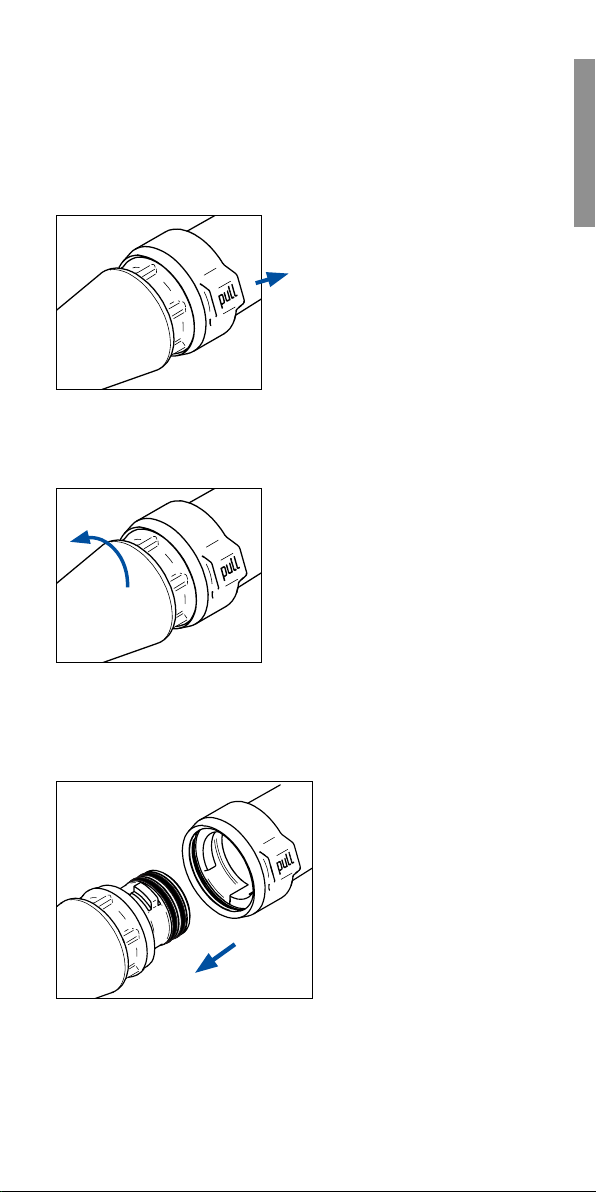

DEMONTAGE
1) vRC Verdrehsicherung bei der Markierung „PULL“ ziehen.
2) Den vRC Fitting im Gegenuhrzeigersinn bis zum Anschlag drehen
(ca. 90°).
3) Den vRC Fitting bzw. das vRC Bajonettspitzende aus der vRC
Bajonettmuffe herausziehen. Nach der Demontage O-Ringe
prüfen und falls erforderlich ersetzen.
Anleitung vonRoll CLICK:
PE Stecken

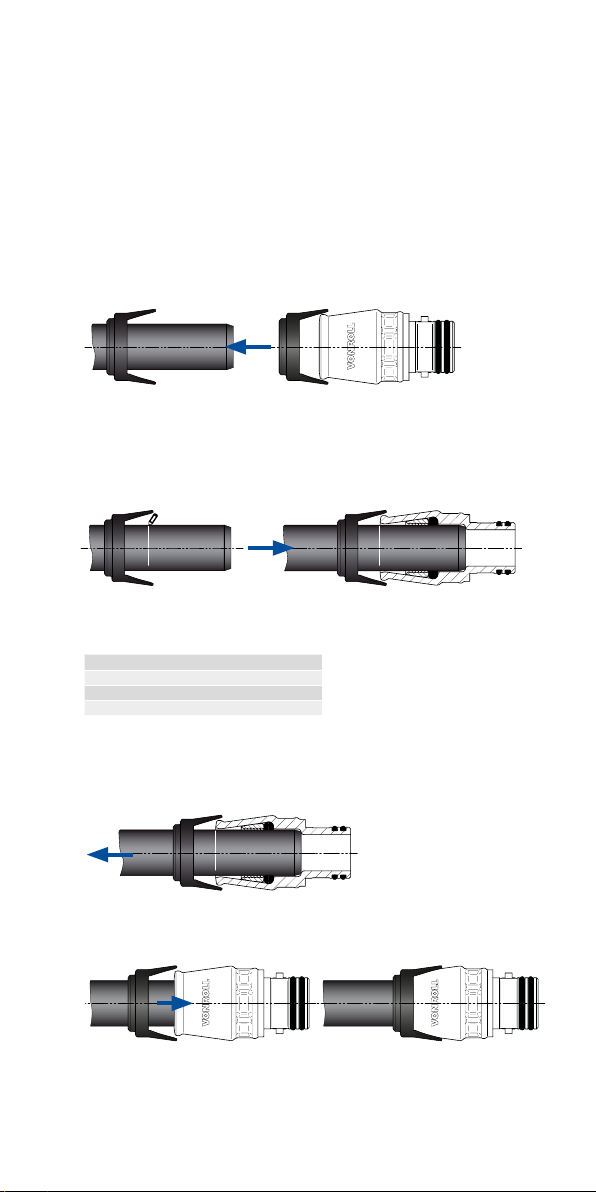

MONTAGE
1) Rohrende mit sauberer und glatter Oberfläche verwenden (ohne
Riefen und Kerben). Rohr senkrecht zur Rohrachse abschneiden
und gratfrei anfasen mit handelsüblichem Rohranfasgerät. Bevor
das Rohr in den Fitting gesteckt wird muss die vRC Manschette
vom Fitting über das Rohrende gezogen werden.
2) Die Einstecktiefe (T) (siehe Tabelle) am Rohr anzeichnen. Rohr
und vRC Fitting müssen sauber und frei von Fett und Gleitmitteln
sein. Rohr mit klarem Wasser benetzen (kein Fett oder Gleitmittel
verwenden!) und Rohrende vollständig einschieben.
Einstecktiefe T
DN dR
mm
T
mm
25 32 75
32 40 75
40 50 83
50 63 98
3) Klemmring durch Rückbewegung entgegen der Montagerichtung
aktivieren. Dichtheit durch Druckprüfung kontrollieren.
4) vRC Manschette mit den Laschen (PULL) in die Ausgangsposition
zurückziehen.
DEUTSCH

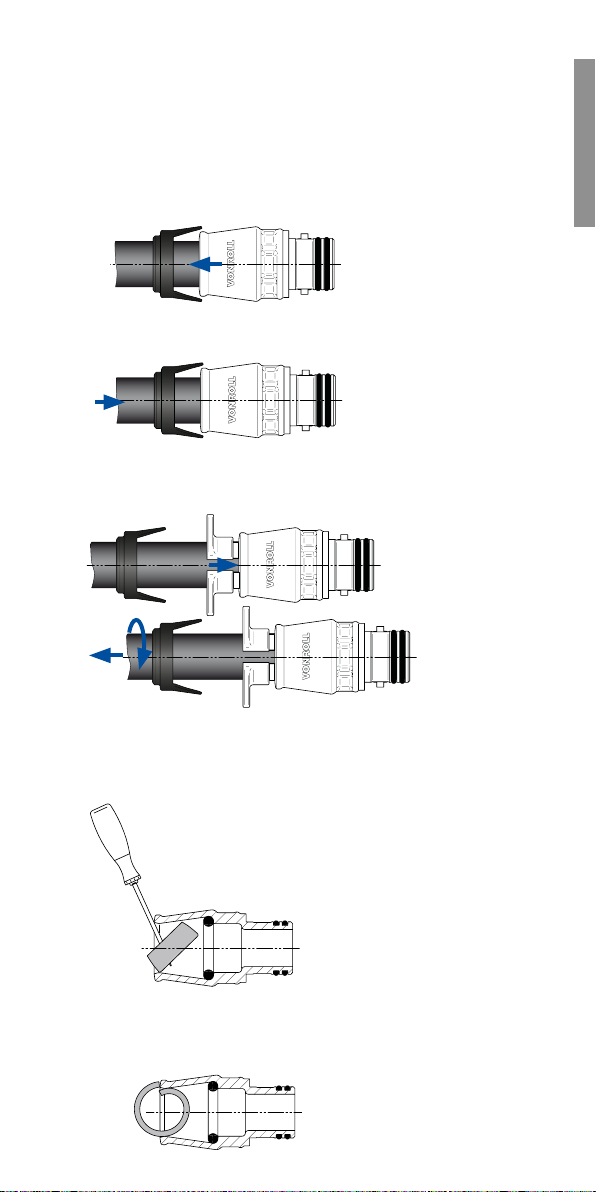

DEMONTAGE
1) vRC Manschette mit den Laschen (PULL) über das Rohr umstül-
pen und zurückziehen.
2) Rohr zum vRC Fitting hin entlasten (kurze ruckartige Bewegung!)
3) Handelsübliche Abziehschalen vollständig einschieben.
Rohr drehend herausziehen.
4) Klemmring auswechseln: Bei erneuter Verwendung des vRC Fit-
tings muss der vRC Klemmring zwingend ausgetauscht werden.
vonRoll empfielt die O-Ring Dichtung ebenfalls auszutauschen.
5) Den vRC Klemmring verformen und in den vRC Fitting drücken.
Ausrichtung des Klemmring-Konus beachten!
Um die Anbohrung durchzuführen stehen 3 Varianten von Anbohrgeräten
zur Verfügung:
Variante 1 Art.-Nr. Fig.
Anbohrapparat vonRoll Universal 7801
+ Anschlussstück Nr.5
(Anbohrapparat Universal)
2“ / 1 ½“ 91502
+ Aufschraubstück CLICK G 1 ½”RH 33683
Variante 2
Anbohrapparat vonRoll “Perfekt 2”
Konfiguration 4
7813
+ Anschlussstück G 1 ½“ LH,
G 1 ½“ RH
33684
+ Aufschraubstück CLICK G 1 ½“ RH 33683
Variante 3
Anbohrgerät HAWLE
mit Aufschraubstück Hawle ZAK®
-
+ vRC Konterring G 1 ½“ RH 33682
Anleitung Anbohrung
durch vonRoll CLICK Armatur
1) Anbohrgerät komplett mit Aufschraubstück CLICK (Variante 1 oder
2, alternativ Variante 3) mit Bohrer Ø max. 32 mm zusammen-
stellen.
2) Bohrer in der Ausgangsposition fixieren. Bohrer darf nicht aus dem
Aufschraubstück CLICK herausragen. vRC Konterring vollständig
nach hinten drehen (vom Rohr weg).
3) Anbohrgerät in die Bajonettmuffe der Anbohrbrücke einführen und
bis zum Anschlag im Uhrzeigersinn drehen (ca. 90°).
4) Anbohrgerät mit vRC Konterring rechtwinklig zur Anbohrbrücke
sichern.
5) Anbohrung durchführen. Nach der Anbohrung aus reichend spülen
(entfällt bei Anbohrung drucklos)
6) Bohrer zurückziehen und Spülhahn schliessen.
7) vRC Hilfsabsperrung bis zum Anschlag in die Anbohrbrücke ein-
schieben.
8) Spülhahn öffnen und Dichtigkeit der Hilfsabsperrung testen.
9) vRC Konterring im Gegenuhrzeigersinn lösen.
10) Anbohrgerät im Gegenuhrzeigersinn drehen und Verriegelung der
vRC Verdrehsicherung lösen (PULL = ziehen)
11) Anbohrgerät aus der Bajonettmuffe ziehen.
12) Späne in der Anbohrbrücke restlos entfernen.
Kontrolle bei der Verwendung von Kronenbohrer, dass der Kronen-
bohrkern im Kronenbohrer steckt.
13) Schieber oder Fitting an die Anbohrbrücke anschliessen. Druck-
probe durchführen.
vonRoll hydro ist Ihr zuverlässiger Partner für den Vollservice rund
um Ihr Rohrleitungsnetz.
SERVICE HOTLINE
0800 882 030
DEUTSCH
Instructions vonRoll CLICK
MONTAGE

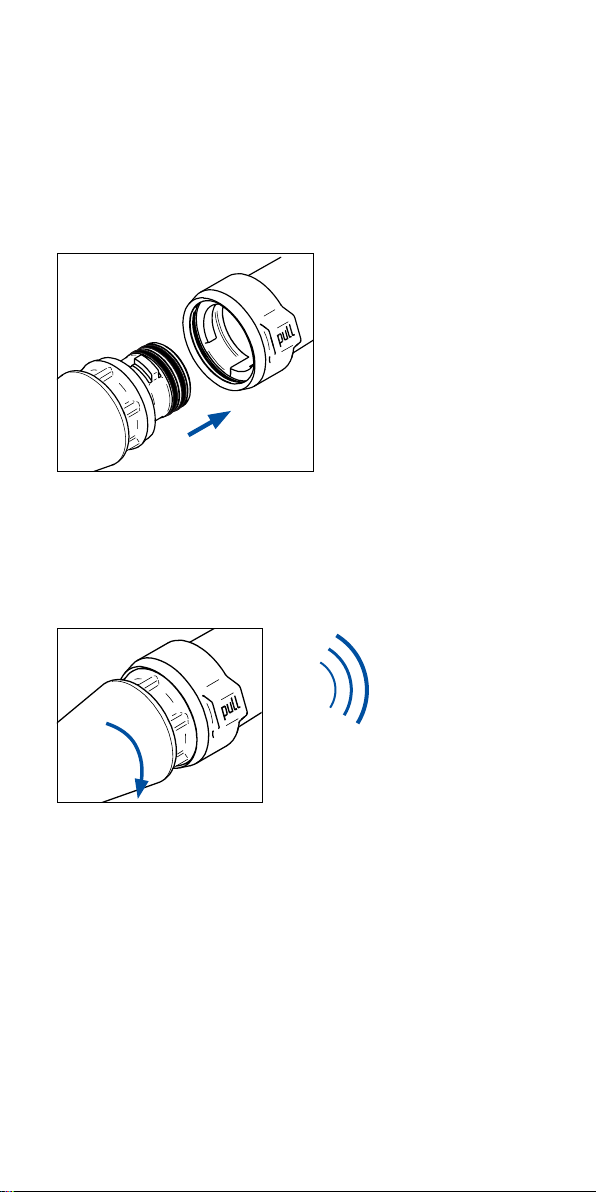

1) Appliquer un lubrifiant du commerce (autorisation KTW) sur les
joints toriques de l'embout baïonnette vRC et pousser l'embout
baïonnette dans le manchon baïonnette vRC jusqu'en butée.
2) Tourner le raccord vRC resp. l'embout baïonnette vRC dans le
sens des aiguilles d'une montre jusqu'en butée (env. 90°). Le rac-
cord vRC est bloqué par l'ergot vRC de la sécurité anti-rotation
vRC. Une torsion axiale de +/- 15° du raccord vRC ou de la robi-
netterie vRC est possible à l'état sécurisé.
CLICK
FRANÇAIS

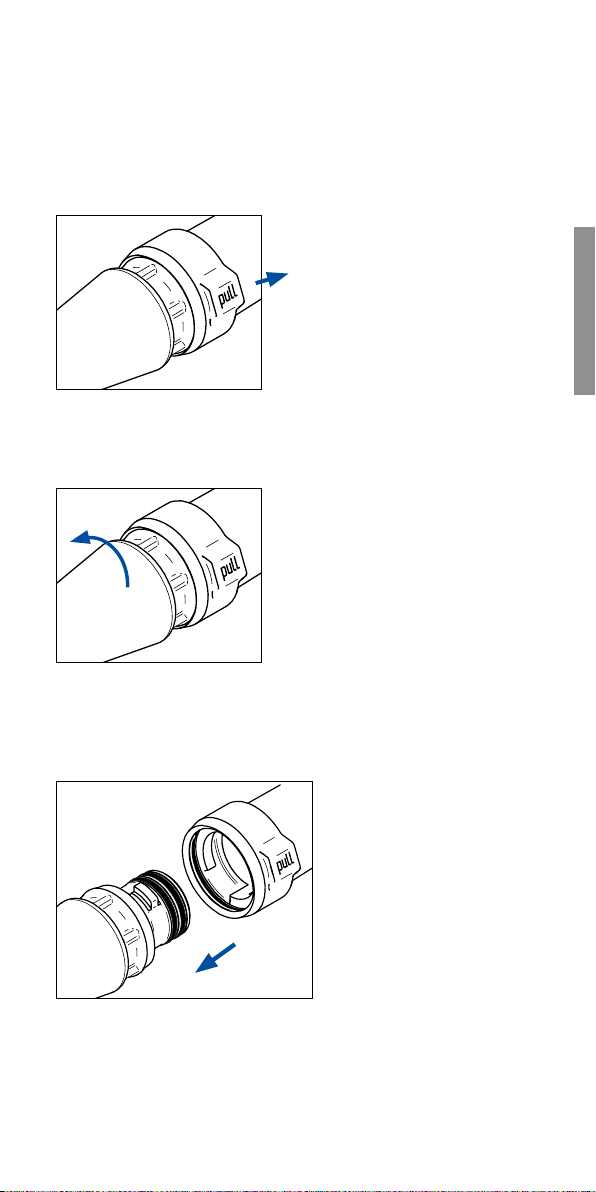

DEMONTAGE
1 Tirer la sécurité anti-rotation vRC au niveau de la marque « PULL ».
2) Tourner le raccord vRC dans le sens inverse des aiguilles d'une
montre jusqu'en butée (env. 90°).
3) Retirer le raccord vRC resp. l'embout baïonnette vRC du manchon
vRC à baïonnette. Après démontage, vérifier les joints toriques et si
nécessaire les remplacer.
Instructions vonRoll CLICK :
insertion d'un tuyau PE
MONTAGE
1) Veiller à ce que l’extrémité du tuyau soit propre et présente une
surface lisse (sans stries ou entailles). Couper le tuyau perpendicu-
lairement à son axe et le chanfreiner avec un appareil à chanfreiner
pour tubes du commerce de manière à ce qu’il soit exempt de
bavures. La manchette vRC du raccord doit être glissée sur l’extré-
mité du tuyau avant d’insérer le tuyau dans le raccord.
2) Marquer la profondeur d'insertion (T) (voir tableau) sur le tuyau.
Le tuyau et le raccord vRC doivent être propres et exempts de
graisse et de lubrifiant. Mouiller le tuyau avec de l'eau claire (ne
pas utiliser de graisse ou de lubrifiant !) et insérer complètement
l'extrémité du tuyau.
Profondeur d'insertion T
DN dR
mm
T
mm
25 32 75
32 40 75
40 50 83
50 63 98
3) Activer la bague de serrage par un mouvement dans le sens
inverse du sens de montage. Contrôler l'étanchéité en procédant
à un essai de pression.
4) Tirer la manchette vRC avec les languettes (PULL) en arrière, dans
sa position initiale.
