Wöhner EQUES 185Power Manuale utente

EQUES®185Power - ABB Tmax T6

ABB Tmax T7

Sammelschienenadapter mit Schraubkontaktierung

Busbar adapter with screw connection

Adaptador con conexión por tornillo

Adaptateur avec xation par boulons pour jeu de barres perforées

Adattatore per interruttori automatici, montaggio a bullone su barre forate

母线转接器，适用打孔母线

Achtung: Vor Installations- oder Servicearbeiten Stromver-

sorgung unterbrechen, um Unfälle zu vermeiden.

Die Geräte müssen in einem passenden Gehäuse eingebaut

und gegen Verschmutzung geschützt werden. Inbetriebsetzung

und Wartung nur durch Fachpersonal!

Attention: To prevent electrical shock, disconnect from power

source before installing or servicing. Install in suitable

enclosure. Keep free from contaminants. To be commissioned

and maintained only by qualied personnel!

Atención: Con el objeto de evitar accidentes, hay que

desconectar la alimentación eléctrica antes de realizar el

montaje y la puesta en marcha. Debe instalarse en una caja

o armario apropiado. Debe protegerse el producto de los

ambientes agresivos. La puesta en marcha y el mantenimiento

ha de hacerlo exclusivamente por personal especializado!

Attention: Avant le montage et la mise en service, couper

l’alimentation secteur an d’éviter tout accident. Prévoir une

mise en co󰀨ret ou armoire appropriée, protéger le produit

contre les environnements agressifs. Mise en service en

entretien: seulement par du personnel spécialisé!

Attenzione: Per prevenire infortuni, togliere tensione prima

dell’installazione o manutenzione. Installare in custodia idonea.

Tenere lontano da contaminanti. Messa in servizio e

manutenzione solo da personale specializzato!

3,5 mm 3,5 mm

unten bottom

oben

top

Phasendrehung

changed phase

1 0 mm0 1 0 mm0

185 mm

120 mm

185 mm

100/ 80 / 60

(120 x 10)

100 x 10

80 x 10

60 x 10

1. Montage EQUES®185Power Assembly EQUES®185Power

Werkzeuge Tools

Verbindung oben

connection top

32 784

32 785

32 786

32 808

Verbindung unten

connection bottom

180°

32 724

32 725

Verbindung unten

connection bottom

Phasendrehung

changed phase C

1.1B

1.1A

1.2

1.3 1.4

3x M12x ...

10 mm

100 100

1 mm85

32 724 ABBTmaxT71600 M12x55

32 725 ABBTmaxT71250 M12x55

32 784 ABBTmaxT71250 M12x55

32 785 ABBTmaxT71000 M12x45

32 786 ABBT6/T7 630/800 M12x45

32 808 ABBTmaxT71600 M12x55

70 mm

Verbindung oben

connection top

4 x M5

ABB TT6

max

Verbindung unten

connection bottom

237 mm 237 mm

3x 10

35–40 Nm

310–354 lb·in

70 mm

4 x M5

ABB TT7

max

245 mm

1.5

2.1A

1.6

2.1B

2. Montage ABB Tmax T6, T7 Assembly ABB Tmax T6, T7

Montagehilfe

assembling aid

4xM5

2xM6

ABB

Tmax T6, T7

ABB T T6, T7max

2.4

AB CDE

32 724 ABBT71600 82,5mm15x1mm12m mM10x135 -

32 725 ABBT71250 82,5mm10x1mm12m mM10x130 -

32 784 ABBT71250 82,5mm10x1mm12m mM10x130 -

32 785 ABBT71000 92,0mm7x1mm 15mmM10x130 5m m

32 786 ABBT6800A/630A 92,0mm5x1mm 10mmM10x 120 3mm

32 786 ABBT7800A/630A 92,0mm5x1mm 10mmM10x 120 5mm

32 808 ABBT71600 82,5mm15x1mm12m mM10x135 -

ca. 0,5 Nm

ca. 4.4 lb.in

0,6x3,5

2.3

2.5

2.4

2.6

2xM6

Montagehilfe

assembling aid

position „0"

109,6 mm

Montagehilfe

assembling aid

position „0“

ABB T6 A 72,5 mm

B 79,5 mm

ABB T7 ABC 76,5 mm

2.2A 2.2B

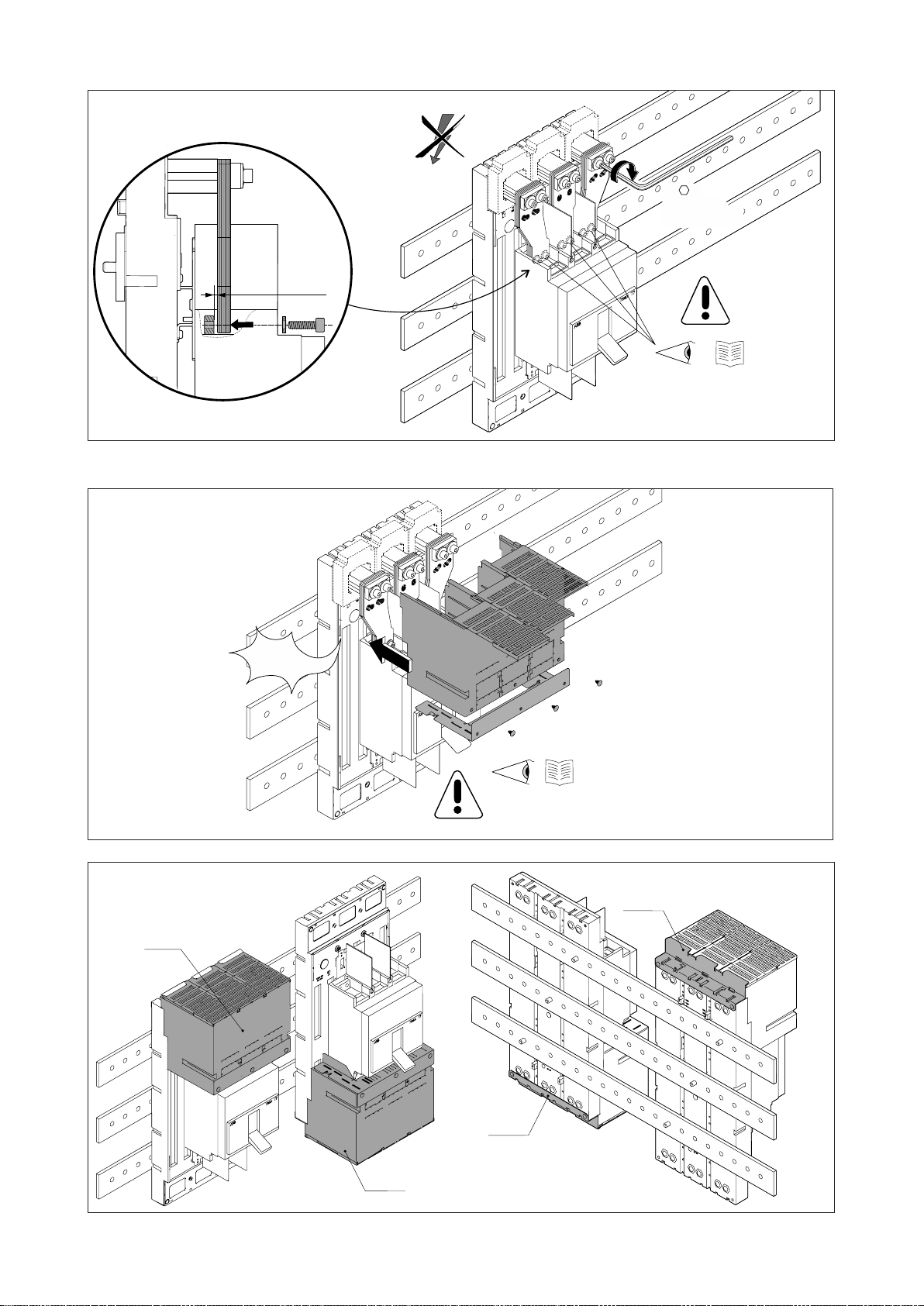

3. Abdeckung IP20 Cover IP20

Wöhner

32 700

Click

32 700

32 704

32 700

ABB T T6, T7max

2–3 mm

6x 8

30–35 Nm

265–310 lb·in

3.1

3.2

2.7

Technische Änderungen vorbehalten. Subject to change without notice. 94207000E Index a

Wöhner GmbH & Co. KG, Mönchrödener Str. 10, 96472 Rödental, Germany

www.woehner.com

Notizen
