WAGNER W 90 Istruzioni per l'installazione

W 90

D/GB/F/NL

2 JAHRE

GARANTIE



2 YEARS

GUARANTEE

2 ANS DE

GARANTIE

2 JAAR

GARANTIE

11 12

910

Spritzpistole W 90



Achtung ! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz

gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende

grundsätzliche Sicherheitsmaßnahmen zu beachten:

Lesen und beachten Sie die beiliegenden Sicherheitshinweise, bevor

Sie das Gerät benutzen.

Bewahren Sie die Sicherheitshinweise gut auf.

Achtung! Reinigen Sie nach jedem Gebrauch die Spritzpistole

gründlich. Nicht gereinigte Spritzpistolen führen zu

Funktionsstörungen! Für Störungen die auf Verun-

reinigungen zurückzuführen sind, besteht kein Garantie-

anspruch. Prüfen Sie bei Störungen das gereinigte Gerät

deshalb erneut vor einer Einsendung an Ihren

Kundendienst.

Sicherheitshinweise für Spritzpistolen

1. Spritzmaterial tritt mit hohem Druck aus der Düse aus.

Achtung! Injektionsgefahr – Sprühstrahl nicht auf Menschen oder

Tiere richten. Bei einer Hautverletzung durch Farbe oder

Lösungsmittel sofort einen Arzt für schnelle, fachkundige

Behandlung aufsuchen. Informieren Sie den Arzt über die

benutzte Farbe oder das Lösungsmittel.

2. Mit der Spritzpistole dürfen nur Lacke und Lösungsmittel und

andere Flüssigkeiten mit einem Flammpunkt von 21° C oder höher

verspritzt werden (siehe Angabe auf der Materialdose.

Gefahrenklasse A II und A III zulässig).

3. In Betriebsstätten, die unter die Explosionsschutz-Verordnung

fallen, dürfen die Spritzpistolen nicht benutzt werden.

4. Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für

eine gute natürliche oder künstliche Lüftung gesorgt werden.

5. Beim Spritzen dürfen in der Umgebung keine Zündquellen

vorhanden sein, wie z.B. offenes Feuer, Rauchen von Zigaretten,

Funken, glühende Drähte und heisse Oberflächen.

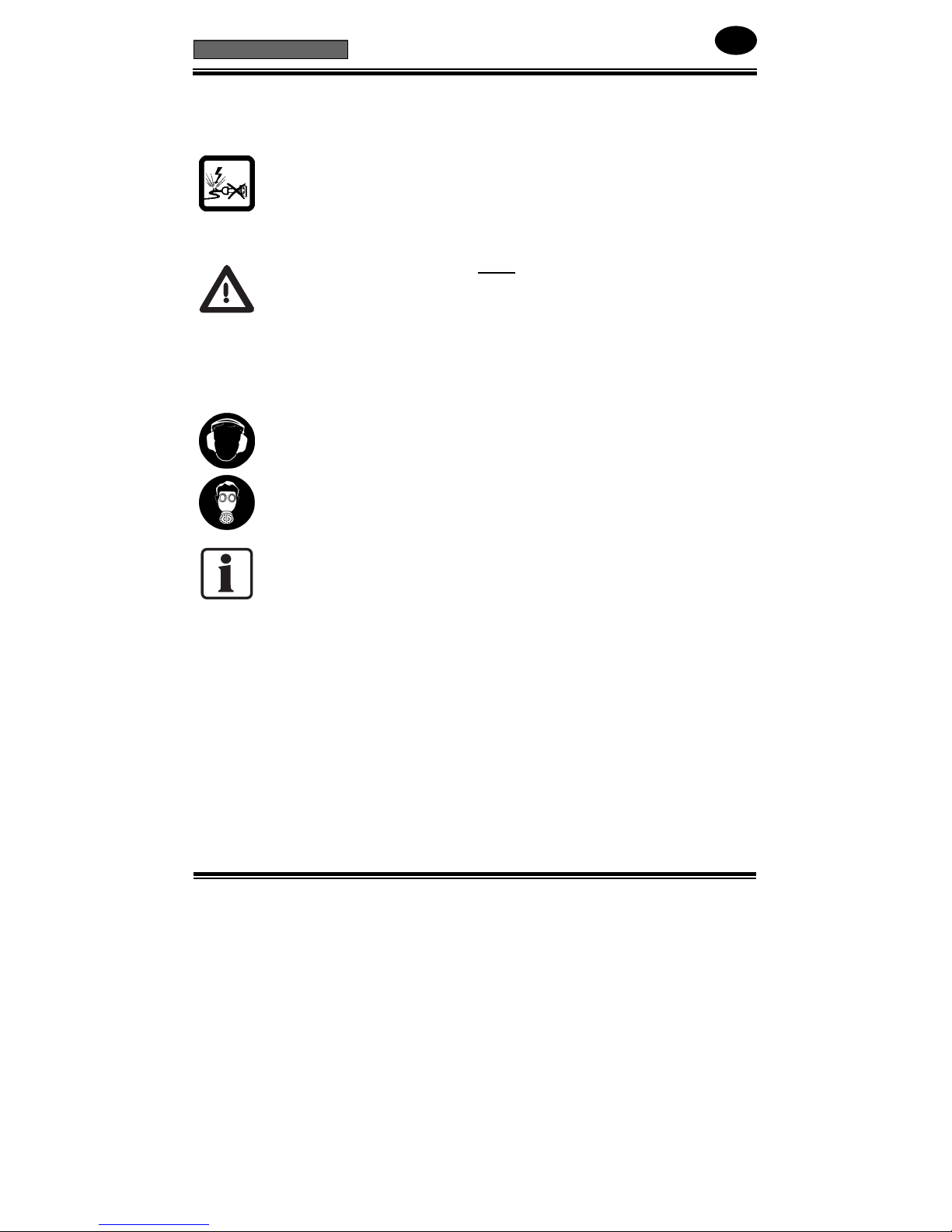

Spritzpistole W 90

6. Die Spritzpistole ist kein Spielzeug; lassen Sie deswegen Kinder

nicht mit der Spritzpistole hantieren oder spielen.

7. Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der

Steckdose ziehen.

8. Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoffe

verwendet werden.

9. Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln

gereinigt werden die einen Flammpunkt unter 21°C haben.

10.Achten Sie auf die Gefahren die von dem versprühten Stoff

ausgehen können und beachten Sie ebenfalls die Aufschriften auf

den Behältern oder die vom Hersteller des Stoffes angegebenen

Hinweise.

11.Versprühen Sie keinerlei Stoffe von denen Sie die Gefährlichkeit

nicht kennen.

12.Tragen Sie einen Atem- sowie Gehörschutz.

Wichtiger Hinweis zur Produkthaftung!

Bei Verwendung von fremdem Zubehör und Ersatzteilen können die

Haftung und Garantieansprüche ganz oder teilweise entfallen. Mit

Original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr,

dass alle Sicherheitsvorschriften erfüllt sind.

Allgemeine Hinweise

Zu verarbeitende Materialien:

•Lösungsmittelhaltige Farben und Lacke,

•Acryl-Lackfarben,

•wasserverdünnbare Lacke, Grundierungen, Polituren, Holzschutz-

mittel, Desinfektionsmittel, Pflanzenschutzmittlel, Imprägniermittel,

sowie Öle und andere wässerige Flüssigkeiten.

Spritzpistole W 90

Folgende Spritzmittel sind zur Verarbeitung nicht geeignet:

•Dispersions- und Latexfarben,

•Materialien die stark schmirgelnde Bestandteile enthalten,

•Glasuren mit groben Bestandteilen,

•Abbeitzmittel und Laugen,

•Silikatfarben.

Die Verarbeitung dieser Spritzmaterialien kann zu erhöhtem

Verschleiß oder zu Korrosionsschäden im Pumpenbereich führen, die

nicht von der Wagner-Garantie gedeckt sind.

Technische Daten

Typ 0402

Modell W 90

Max. Fördermenge 140 g/min

Max. Viskosität (Auslaufzeit) 30 DIN-sec.

Max. Druckspitzen 100 bar

Spannung 230 V~

Leistungsaufnahme 40 W

Doppelisolation

Kabellänge 1,8 m

Behälterinhalt 600 ml

Gewicht der Spritzpistole 1,5 kg

Pumpenzylinder Spezial-Legierung

Kolben ausgestattet mit Spezialstahl Ø 4 mm

Rundstrahldüse 0,5 mm

Schwingungspegel <2,5 m/s2

Schalldruckpegel max. 80 dB(A)

Funktionsbeschreibung der Spritzpistole

Die Spritzpistole saugt Spritzmaterialien an. Die Zerstäubung erfolgt

luftlos unter Hochdruck des Spritzmaterials über das Drallsystem und

die Düsenbohrung. Beim luftlosen Spritzen tritt wenig Spritznebel und

nur geringer Farbverlust auf.

Spritzpistole W 90

Spritzen mit Farbe

Vorbereitung des Spritzmaterials

Farben werden meistens in streichfähigem, unverdünntem Zustand

geliefert. Zur Verarbeitung mit der Spritzpistole müssen die Farben

meistens verdünnt werden. Hinweise zur spritzfähigen Verdünnung

finden Sie in der folgenden Viskositätstabelle (Viskosität = Zähigkeit

der Farbe).

Sie können die richtige Verdünnung unter Verwendung des

Viskositätsmessbechers vornehmen.

Handhabungs-Tabelle für Viskosität und Rundstrahldüsen

Empfohlene Auslaufzeiten in Sekunden mit dem WAGNER

Viskositätsmessbecher (Bild 1 a / b):

Viskositätstabelle W 90

Spritzmaterial Auslaufzeit Auslaufzeit

in Sekunden in Sekunden

großer kleiner

Messbecher Messbecher

Lösemittelverdünnbare Grundierungen 15-30 15-40

Lösemittelverdünndare Lackfarben 20-30 20-40

Wasserverdünnbare Grundierungen 20-30 20-35

Wasserverdünnbare Lackfarben 20-30 20-40

Holzschutzmittel, Beizen, Öle unverdünnt unverdünnt

Desinfektionsmittel, Pflanzenschutzmittel unverdünnt unverdünnt

Aluminiumfarben 15-30 15-35

Spritzpistole W 90

Messen der Viskosität

Tauchen Sie den Viskositätsbecher (Bild 1 a) bis über den Rand in

das Spritzmaterial. Heben Sie den Messbecher an und messen Sie

die Zeit (in Sekunden) bis der Flüssigkeitsfaden abreisst. Vergleichen

Sie die gemessene „Auslaufzeit“ mit der Viskositätstabelle.

Inbetriebnahme

1. Vor Anschluss an das Stromnetz achten Sie bitte darauf, dass die

Netzspannung mit der Angabe auf dem Leistungsschild (seitlich an

der Spritzpistole) identisch ist.

Achtung ! Betreiben Sie die Spritzpistole nicht ohne Spritzmaterial im

Behälter, da dies zu erhöhtem Verschleiss der Pumpe führen würde!

2. Verdünnen Sie das Spritzmaterial entsprechend der obenstehen-

den Tabelle (Bild 3).

3. Stellen Sie den Behälter auf eine Papierunterlage und füllen Sie

das spritzfertige Spritzmaterial ein (Bild 2).

4. Positionieren Sie die Spritzpistole auf dem Behälter und drehen

Sie den Behälter nach rechts, bis der Behälter fest sitzt (Bild 4).

5. Betätigen Sie den Schalter um die Spritzpistole in Betrieb zu

setzen. Die Spritzpistole saugt zunächst Spritzmaterial an, danach

tritt nach einigen Sekunden das Spritzmaterial aus der Düse. Zur

Beschleunigung des Ansaugens drehen Sie den Feineinstellungs-

knopf auf Maximum (Bild 5).

Regulierung der Fördermenge mit dem Feineinstellknopf

Durch Drehen des Feineinstellungskopfs können Sie die Förder-

menge variabel einstellen (Bild 5).

Hinweis: Die Regulierung mit dem Feineinstellungsknopf beeinflusst

das Spritzbild in Abhängigkeit vom Spritzmaterial und Verdünnungs-

grad.

Spritzpistole W 90

Spritztechnik

•Das Spritzergebnis hängt entscheidend davon ab, wie glatt und

sauber die Oberfläche vor dem Spritzen ist. Deshalb ist die

Oberfläche sorgfältig vorzubehandeln und staubfrei zu halten

•Decken Sie nicht zu spritzende Flächen ab. Beachten Sie beim

Arbeiten, dass z.B. durch Wind, Farbnebel über größere Distanzen

verfrachtet werden kann und dadurch Schäden verursacht werden

können.

•Führen Sie auf einem Karton oder ähnlichem Untergrund eine

Spritzprobe durch, um die passende Spritzpistoleneinstellung zu

finden.

•Halten Sie die Spritzpistole beim Spritzen möglichst waagerecht.

Verwenden Sie beim Spritzen nach oben ( z.B. einer Decke) oder

nach unten ( z.B. einer liegenden Türe ) die biegsame Düsenver-

längerung (Sonderzubehör).

Hinweis: Beginnen Sie mit dem Spritzen ausserhalb der

Spritzfläche und vermeiden Sie Unterbrechungen innerhalb der

Spritzfläche.

•Bringen Sie nicht zu viel Farbe in einem Spritzvorgang auf.

Beschichten Sie zuerst dünn, um nach flüchtigem Antrocknen

nochmals überzuspritzen. Dies ist besonders bei senkrechten

Flächen wichtig, damit Farbläufer vermieden werden.

•Der Abstand von der Düse zum Spritzobjekt ist abhängig von der

Fördermenge. Bei geringer Fördermenge ist es möglich, sehr nahe

an das Spritzobjekt zu gehen. Dabei bleibt der Spitznebel gering.

•Die Führung der Spritzpistole während des Spritzvorganges soll

gleichmäßig ausgeführt werden. Beschleunigung oder Verlang-

samung während des Spritzvorganges verursachen ein unregel-

mäßiges Spritzbild, Farbkleckse, Ablaufen der Farbe und

Orangenhaut.

•Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus

dem Arm kommen. Somit bleibt während des Spritzvorganges

immer der gleiche Abstand zwischen Spritzpistole und Fläche

gewährleistet (Bild 6, 7).
