DEU Willkommen bei Waldmann
Vielen Dank, dass Sie sich für ein Produkt der Marke Waldmann entschieden haben.
Höchste Produktqualität sowie ein kundenfreundlicher Service sind die Basis für den
weltweit expandierenden Erfolg der Waldmann-Produkte.
Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für Sie
erreichbar:
Service-Hotline: +49 (0) 77 20 / 6 01 - 170
Service-E-Mail: [email protected]
Ihr Waldmann-Team
ENG Welcome to Waldmann
Thank you for having purchased a product of the Waldmann brand. Highest product
quality and a customer-friendly service are the basis for the successful distribution of
Waldmann products throughout the world.
If you want to make use of our service, our service team can be reached at:
Service Hotline: +49 (0) 77 20 / 6 01 - 170
Service E-Mail: [email protected]
Your Waldmann team
FRA Bienvenue a Waldmann
Nous aimerions vous remercier d‘avoir choisi un produit de la marque Waldmann.
Une qualité de produit élevée ainsi qu‘un service convivial pour le client sont la base du
succès mondial grandissant des produits Waldmann.
En cas de besoin, contacter notre équipe du service après-vente :
Service Hotline : +49 (0) 77 20 / 6 01 - 170
Service-E-Mail : [email protected]
Votre équipe Waldmann
3
ITA Benvenuto a Waldmann
La ringraziamo per aver acquistato un prodotto Waldmann. Il successo crescente dei
prodotti Waldmann in tutto il mondo si basa sull‘eccellente qualità dei nostri prodotti ed
il nostro servizio orientato ai clienti.
Nel caso in cui si desideri prendere contatto con il nostro servizio di assistenza, il nostro
team di assistenza è reperibile ai seguenti recapiti:
Servizio hotline: +49 (0) 77 20 / 6 01 - 170
Servizio Email: [email protected]
Il Suo team Waldmann
Inhaltsverzeichnis ............................................................................................4
Table of Contents ..........................................................................................22
Sommaire ......................................................................................................40
Indice ..............................................................................................................58
DEU
ENG
ITA
FRA
4
DEU
Inhaltsverzeichnis
1. Zu Ihrer Sicherheit ...............................................................................................5
1.1 Bestimmungsgemäßer Gebrauch ...............................................................5
1.2 Sicherheitshinweise ....................................................................................5
1.3 Warnstufen ..................................................................................................6
2. Modellübersicht ...................................................................................................7
3. Montieren .............................................................................................................8
3.1 Montagearten .............................................................................................8
3.2 Seitenteile montieren ..................................................................................8
3.3 Leuchte mit Montageart „Oben, fest“ montieren ......................................9
3.4 Leuchte mit Montageart „Oben, abgependelt“ montieren ....................... 10
3.5 Leuchte mit Montageart „Seitlich“ montieren .......................................... 11
4. Anschließen .......................................................................................................12
4.1 Leuchte mit Montageart „Oben, fest“ oder „Seitlich“ anschließen .........12
4.2 Leuchte mit Montageart „Oben, abgependelt“ anschließen ....................12
4.3 Durchgangsverdrahtung ............................................................................13
5. Funktionen der Leuchte .....................................................................................14
5.1 Bedienfunktionen ......................................................................................14
6. Bedienen ............................................................................................................14
6.1 Ein- und Ausschalten .................................................................................14
6.2 Dimmen .................................................................................................... 14
7. Was tun wenn? ..................................................................................................15
8. Leuchtmittel wechseln .......................................................................................16
8.1 Leuchtmittel bei LED-Leuchte wechseln ................................................... 16
8.2 Leuchtmittel bei Leuchte mit Leuchtstofflampe wechseln ........................16
9. Staubschutzblende nachrüsten ........................................................................18
10. Reinigen ............................................................................................................. 19
11. Reparieren .......................................................................................................... 19
12. Entsorgen ...........................................................................................................20
13. Technische Daten ...............................................................................................21
13.1 Abmessungen ...........................................................................................21
13.2 Elektrische Werte ......................................................................................21
13.3 Klassifizierungen .......................................................................................21
13.4 Symbole ....................................................................................................21
5
Zu Ihrer Sicherheit DEU
1. Zu Ihrer Sicherheit
Die Leuchte ist nach dem Stand der Tech-
nik entwickelt und aus hochwertigen Mate-
rialien mit größter Sorgfalt hergestellt und
geprüft.
Dennoch können bei der Verwendung Per-
sonen- oder Sachschäden entstehen.
XLesen Sie alle beiliegenden Anleitungen
und Informationen.
XBeachten Sie die Warnungen in den
Dokumenten und am Gerät.
XVerwenden Sie das Gerät nur in tech-
nisch einwandfreiem Zustand, sicher-
heits- und gefahrenbewusst.
XHalten Sie dieses Dokument beim
Gerät verfügbar.
1.1 Bestimmungsgemäßer
Gebrauch
Diese Leuchte ist eine Systemleuchte und
ist zur Beleuchtung von modularen System-
arbeitsplätzen bestimmt. Die Leuchte wird
zusätzlich zu einer allgemeinen Beleuch-
tung verwendet.
1.2 Sicherheitshinweise
Explosionsgefahr
Betrieb der Leuchte in explosionsgefähr-
deten Räumen kann Explosionen auslösen
und zu Tod oder schweren Verletzungen
führen.
XNicht in explosionsgefährdeten Räu-
men betreiben.
Gefahr durch elektrischen Strom
Unsachgemäßer Betrieb und fehlerhaftes
Arbeiten an der Leuchte können zu Verlet-
zungen und Sachschäden führen.
XNetzspannung mit Nennspannung und
Frequenz vergleichen, die auf dem Leis-
tungsschild angegeben sind und sicher-
stellen, dass sie identisch sind.
XBeschädigte Anschlussleitung sofort
von der Stromversorgung trennen und
vom Hersteller oder von einer Elektro-
Fachkraft ersetzen lassen.
XWartungs- und Reparaturarbeiten nur
von einer Elektro-Fachkraft ausführen
lassen.
XLeuchte vor Arbeiten an der Leuchte
von der Stromversorgung trennen.
Sicher montieren
Herunterfallen der Leuchte kann zu Perso-
nen- und Sachschäden führen.
XNur die mitgelieferten Befestigungsele-
mente verwenden oder andere geeig-
nete Befestigungselemente, die beim
Hersteller erhältlich sind.
XBefestigungselemente ordnungsge-
mäß montieren.
Gefahr durch ungeeignete Ersatzteile
Ungeeignete Ersatzteile können zu Verlet-
zungen und Sachschäden führen.
XNur vom Hersteller freigegebene Ersatz-
teile verwenden.
Korrosionsgefahr
Betrieb der Leuchte in feuchten Räumen
kann zu Sachschäden führen.
XNur in trockenen Räumen betreiben.
6
Zu Ihrer Sicherheit
DEU
1.3 Warnstufen
GEFAHR
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen unmittelbar zu Tod oder
schweren Verletzungen führen.
WARNUNG
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen zu Tod oder schweren
Verletzungen führen können.
VORSICHT
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Verletzungen
führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Sachschäden
führen können.
7
Modellübersicht DEU
2. Modellübersicht
Um die Leuchte optimal montieren und nutzen zu können, müssen Sie das Leuchten-
modell identifizieren. Dazu benötigen Sie die Modellnummer der Leuchte.
HINWEIS: Die Modellnummer finden Sie auf dem Leistungsschild der Leuchte.
XPrüfen Sie, welche Modellnummer die Leuchte hat.
XBestimmen Sie anhand der folgenden Tabelle das Leuchtenmodell, siehe Tab. 1.
Für die Erklärung der Funktionen, siehe Kapitel 5 „Funktionen der Leuchte“, Seite 14.
Beispiel: Die Modellnummer SAHZQ 88 R steht für folgendes Leuchtenmodell:
SAH Z Q 88 - R
TAMETO
System-
leuchte
Montageart:
Oben,
abgependelt
Leucht-
mittel:
LED
88 LED - Ausführung R
Funktionen:
Dimmbar
Typ Montage-
art
Leucht-
mittel
Leucht-
mittel-
Anzahl
Watt
je LSL
Aus-
führung
Funktionen
SAH
TAMETO
System-
leuchte
-
Oben, fest
Z
Oben,
abgependelt
K
Seitlich
-
Leucht-
stoff-
lampe
(LSL)
1 24
39
54
-Schaltbar
RDimmbar
Q
LED
44
60
66
88
-
DSchaltbar
Durchgangs-
verdrahtung
RD Dimmbar
Durchgangs-
verdrahtung
Tab. 1: Modellübersicht.
8
Montieren
DEU
3. Montieren
VORSICHT
Verletzungsgefahr durch herunterfal-
lende Leuchte.
Personen- und Sachschaden.
XNur die mitgelieferten Befestigungs-
elemente verwenden oder andere
geeignete Befestigungselemente,
die beim Hersteller erhältlich sind.
XBefestigungselemente ordnungs-
gemäß montieren.
3.1 Montagearten
Je nach Leuchtenmodell wird die Leuchte
auf unterschiedliche Arten montiert.
Es gibt folgende Montagearten:
Montageart „Oben, fest“
Montageart „Oben, abgependelt“
Montageart „Seitlich“
Wenn Sie das Leuchtenmodell bestimmen
möchten, siehe Kapitel 2 „Modellüber-
sicht“, Seite 7.
3.2 Seitenteile montieren
II IIII
Fig. 1: Kabeldurchführung vorbereiten.
XEntfernen Sie die Kabeldurchführung
an den Einkerbungen mit einer Zange
an der Position I, II oder III, wo Sie die
Anschlussleitung der Leuchte heraus-
führen möchten, siehe Fig. 1.
Fig. 2: Tülle positionieren.
XFühren Sie die Anschlussleitung durch
die Kabeldurchführung und schieben
Sie die Tülle in die Kabeldurchführung,
siehe Fig. 2.
A
B
Fig. 3: Seitenteil montieren.
Fig. 4: Seitenteil und Tülle montiert.
XMontieren Sie das Seitenteil B mit den
beigelegten Schrauben A, siehe Fig. 3
und siehe Fig. 4.
XMontieren Sie das zweite Seitenteil auf
der anderen Seite der Leuchte.
9
Montieren DEU
3.3 Leuchte mit Montageart
„Oben, fest“ montieren
XMontieren Sie ein Seitenteil an jede
Seite der Leuchte, siehe Kapitel 3.2
„Seitenteile montieren“, Seite 8.
A
Fig. 5: Gleitmuttern einsetzen.
XSetzen Sie die vier beigelegten Gleit-
muttern A in die T-Nuten der Leuchte,
siehe Fig. 5.
HINWEIS: Sie können die Winkel für die
Montageart „Oben, fest“ auf verschie-
dene Arten montieren. Zur Anpassung
der vertikalen Ausrichtung, können Sie
die Winkel wahlweise nach oben oder
nach unten gedreht montieren.
B
C
Fig. 6: Winkel für Montageart „Oben, fest“
montieren, Möglichkeit 1.
B
C
Fig. 7: Winkel für Montageart „Oben, fest“
montieren, Möglichkeit 2.
XMontieren Sie die zwei beigelegten
Winkel B mit den beigelegten Schrau-
ben C und den Gleitmuttern an die
Leuchte und ziehen Sie die Schrauben
fest, siehe Fig. 6 oder siehe Fig. 7.
Fig. 8: Leuchte mit Montageart „Oben, fest“
montieren, Möglichkeit 1.
Fig. 9: Leuchte mit Montageart „Oben, fest“
montieren, Möglichkeit 2.
XMontieren Sie die Leuchte mit geeig-
neten Schrauben an die Montageflä-
che und ziehen Sie die Schrauben fest,
siehe Fig. 8 oder siehe Fig. 9.
10
Montieren
DEU

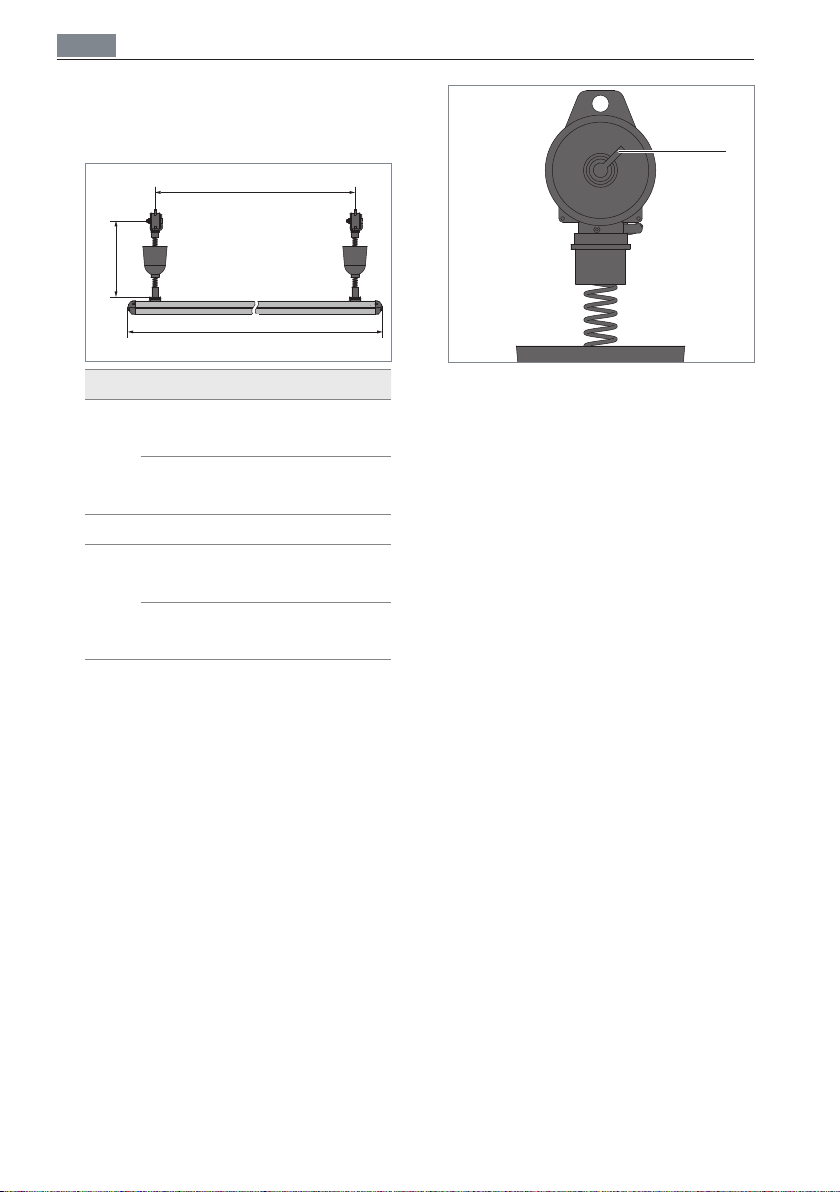

3.4 Leuchte mit Montageart
„Oben, abgependelt“ mon-
tieren
b
a
c
Nr. Abmessung
a
SAHZ 139
SAHZQ 66
750 mm
SAHZ 154
SAHZQ 88
1050 mm
bca. 300 – ca. 1360 mm
c
SAHZ 139
SAHZQ 66
956 mm
SAHZ 154
SAHZQ 88
1256 mm
Tab. 2: Abmessungen.
XMontieren Sie zwei geeignete Befesti-
gungshaken an den Systemarbeitsplatz.
Verwenden Sie hierzu die Abmessun-
gen der Leuchte, siehe Tab. 2.
XHalten Sie die Kabellrolle des Zugpen-
dels fest und schrauben Sie den Balda-
chin von jeder Kabelrolle ab.
XHängen Sie die Leuchte auf, indem Sie
die beiden Kabelrollen der Zugpendel
mit den Ösen in die Haken einhängen.
A
Fig. 10: Federstärke der Zugpendel einstellen.
XStellen Sie die Federstärke der Zugpen-
del am Drehgriff A der Kabelrolle so ein,
dass Sie die Leuchte bequem in der
Höhe einstellen können, siehe Fig. 10.
XSchließen Sie die Leuchte an, siehe
Kapitel 4 „Anschließen“, Seite 12.
XSchieben Sie den Baldachin nach oben
und schrauben Sie ihn am Gewinde der
Kabelrolle fest.
XPositionieren Sie die Leuchte in der
gewünschten Höhe.
Indice
Lingue:
Altri manuali Waldmann Attrezzatura di illuminazione
Waldmann
Waldmann MACH LED PLUS Manuale utente
Waldmann
Waldmann MACH LED PLUS Manuale utente
Waldmann
Waldmann LAVIGO VTL DPS 18000/VTL/R/G2 Manuale utente
Waldmann
Waldmann SLJ Series Manuale utente
Waldmann
Waldmann ATARO DUW 2/D Series Manuale utente
Waldmann
Waldmann ACANEO HIAL Manuale utente
Waldmann
Waldmann ONE LED Manuale utente
Waldmann
Waldmann ATARO DUP 228 Manuale utente
Waldmann
Waldmann LAVIGO TWIN VTL DPS Manuale utente
Waldmann
Waldmann ROCIA.planar RPD 1700 Manuale utente
