Waldmann TANEO STZL 12 Manuale utente
Gestängeleuchte
Column light
TANEO
STZL 12/24/36 (A)(R)
Gebrauchsanweisung DEU Instruções de Utilização POR
Instructions For Use ENG Руководство поэксплуатации RUS
Mode d‘emploi FRA Návod na použitie SLK
Instrucciones para el uso SPA Navodilo za uporabo SLV
Istruzioni per l‘uso ITA Návod k použití CES
Gebruiksaanwijzing NLD KullanımTalimatnamesi TUR
Instrukcja obsługi POL Használati utasítás HUN
3
Inhaltsverzeichnis............................................................................................4
Table of Contents ..........................................................................................16
Sommaire ......................................................................................................28
Índice..............................................................................................................40
Indice..............................................................................................................52
Inhoudsopgave..............................................................................................64
Spis treści ......................................................................................................76
Índice..............................................................................................................88
Содержание.................................................................................................100
Obsah........................................................................................................... 112
Kazalo...........................................................................................................124
Obsah...........................................................................................................136
İçindekiler ....................................................................................................148
Tartalomjegyzék ..........................................................................................160
DEU
ENG
ITA
SPA
FRA
NLD
RUS
POR
POL
SLV
SLK
CES
HUN
TUR
4
DEU
1. Zu Ihrer Sicherheit...............................................................................................5
1.1 Bestimmungsgemäßer Gebrauch ...............................................................5
1.2 Sicherheitshinweise ....................................................................................5
1.3 Warnstufen..................................................................................................6
2. Modellübersicht...................................................................................................7
3. Montieren.............................................................................................................8
3.1 Befestigungselement montieren.................................................................8
3.2 Leuchte an Befestigungselement montieren..............................................8
4. Positionieren ........................................................................................................9
4.1 Gestänge einstellen ....................................................................................9
4.2 Leuchtenkopf fixieren..................................................................................9
5. Anschließen ....................................................................................................... 10
5.1 Erdungskabel anschließen......................................................................... 10
5.2 Leuchte an Netzspannung anschließen..................................................... 10
5.3 Leuchte an 24 V-Versorgungsspannung anschließen (SELV) ..................... 11
6. Funktionen der Leuchte..................................................................................... 11
6.1 Bedienfunktionen...................................................................................... 11
7. Bedienen ............................................................................................................12
7.1 Ein- und Ausschalten................................................................................. 12
7.2 Dimmen .................................................................................................... 12
8. Was tun wenn? ..................................................................................................13
9. Wartung..............................................................................................................14
9.1 Leuchtmittel wechseln .............................................................................. 14
9.2 ESD-Sicherheit prüfen ............................................................................... 14
10. Reinigen .............................................................................................................14
11. Reparieren..........................................................................................................14
12. Entsorgen...........................................................................................................14
13. Technische Daten...............................................................................................15
13.1 Abmessungen........................................................................................... 15
13.2 Elektrische Werte ...................................................................................... 15
13.3 Klassifizierungen ....................................................................................... 15
13.4 Symbole .................................................................................................... 15
Inhaltsverzeichnis
5
Zu Ihrer Sicherheit DEU
1. Zu Ihrer Sicherheit
Die Leuchte ist nach dem Stand der Tech-
nik entwickelt und aus hochwertigen Mate-
rialien mit größter Sorgfalt hergestellt und
geprüft.
Dennoch können bei der Verwendung Per-
sonen- oder Sachschäden entstehen.
XLesen Sie alle beiliegenden Anleitungen
und Informationen.
XBeachten Sie die Warnungen in den
Dokumenten und am Gerät.
XVerwenden Sie das Gerät nur in tech-
nisch einwandfreiem Zustand, sicher-
heits- und gefahrenbewusst.
XHalten Sie dieses Dokument beim
Gerät verfügbar.
1.1 Bestimmungsgemäßer
Gebrauch
Die Leuchte ist eine Arbeitsplatzleuchte und
ist zur Einzelplatzbeleuchtung bestimmt.
Die Leuchte wird zusätzlich zu einer allge-
meinen Beleuchtung verwendet.
Das Leuchtenmodell STZL 24 AR wurde
speziell für den Einsatz in elektrostatisch
geschützten Bereichen (EPA-Bereiche) ent-
wickelt.
1.2 Sicherheitshinweise
Explosionsgefahr
Betrieb der Leuchte in explosionsgefähr-
deten Räumen kann Explosionen auslösen
und zu Tod oder schweren Verletzungen
führen.
XNicht in explosionsgefährdeten Räu-
men betreiben.
Gefahr durch elektrischen Strom
Unsachgemäßer Betrieb und fehlerhaftes
Arbeiten an der Leuchte können zu Verlet-
zungen und Sachschäden führen.
XNetzspannung mit Nennspannung und
Frequenz vergleichen, die auf dem Leis-
tungsschild angegeben sind und sicher-
stellen, dass sie identisch sind.
XBeschädigte Anschlussleitung sofort
von der Stromversorgung trennen und
vom Hersteller, von einem vom Herstel-
ler beauftragten Servicetechniker oder
von einer vergleichbar qualifizierten Per-
son ersetzen lassen.
XReparaturarbeiten nur vom Hersteller
oder von einem vom Hersteller beauf-
tragten Servicetechniker durchführen
lassen.
XWartungsarbeiten nur von einer Elektro-
Fachkraft ausführen lassen.
XLeuchte vor Arbeiten an der Leuchte
von der Stromversorgung trennen.
Standsicher aufstellen
Umkippen der Leuchte kann zu Personen-
und Sachschäden führen.
XLeuchte standsicher aufstellen.
Gefahr durch ungeeignete Ersatzteile
Ungeeignete Ersatzteile können zu Verlet-
zungen und Sachschäden führen.
XNur vom Hersteller freigegebene Ersatz-
teile verwenden.
Korrosionsgefahr
Betrieb der Leuchte in feuchten Räumen
kann zu Sachschäden führen.
XNur in trockenen Räumen betreiben.
6
Zu Ihrer Sicherheit
DEU
1.3 Warnstufen
GEFAHR
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen unmittelbar zuTod oder
schweren Verletzungen führen.
WARNUNG
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen zu Tod oder schweren
Verletzungen führen können.
VORSICHT
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Verletzungen
führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Sachschäden
führen können.
7
Modellübersicht DEU
2. Modellübersicht
Um die Leuchte optimal montieren und nutzen zu können, müssen Sie das Leuchten-
modell identifizieren. Dazu benötigen Sie die Modellnummer der Leuchte.
HINWEIS: Die Modellnummer finden Sie am Gestänge der Leuchte.
XPrüfen Sie, welche Modellnummer die Leuchte hat.
XBestimmen Sie anhand der folgenden Tabelle das Leuchtenmodell, siehe Tab. 1.
Für die Erklärung der Funktionen, siehe Kapitel 6 „Funktionen der Leuchte“, Seite 11.
Beispiel: Die Modellnummer STZL 24 R steht für folgendes Leuchtenmodell:
STZL 24 R
TANEO
Gestänge-
leuchte
24 LED Ausführung R
Funktionen:
Schaltbar
Dimmbar
Typ LED-Anzahl Ausführung Funktionen
STZL
TANEO
Gestänge-
leuchte
12
24
36
-Schaltbar
RSchaltbar
Dimmbar
AR Schaltbar
Dimmbar
EPA geeignet
Tab. 1: Modellübersicht.
8
Montieren
DEU
3. Montieren
VORSICHT
Verletzungsgefahr durch herunterfal-
lende oder kippende Leuchte.
Personen- und Sachschaden.
XBefestigungselemente ordnungs-
gemäß montieren.
3.1 Befestigungselement
montieren
ACHTUNG
Sachschaden durch fehlenden ESD-
Schutz.
Elektrostatische Entladung und Beschä-
digung elektronischer Bauteile.
XIn elektrostatisch geschützten
Bereichen (EPA-Bereiche) nur EPA
geeignete Leuchten verwenden.
XNur EPA geeignete Befestigungs-
elemente verwenden.
Fig. 1: Befestigungselement.
XSchrauben Sie das Befestigungsele-
ment mit vier geeigneten Schrauben
an die Montageoberfläche.
3.2 Leuchte an Befestigungs-
element montieren
A
B
Fig. 2: Leuchte an Befestigungselement
montieren.
XStecken Sie den Zapfen Aam Gestänge
der Leuchte in die Öffnung des Befesti-
gungselements, siehe Fig. 2.
XUm das Gestänge zu fixieren, ziehen Sie
die Schraube Ban, siehe Fig. 2.
9
Positionieren DEU
4. Positionieren
4.1 Gestänge einstellen
VORSICHT
Verletzungsgefahr durch herunterfal-
lende oder kippende Leuchte.
Personen- und Sachschaden.
XWenn Sie die Gelenkschrauben
lösen, Leuchtenkopf festhalten.
XGelenkschrauben nach dem Positi-
onieren anziehen.
ACHTUNG
Sachschaden durch falsche Hand-
habung.
Beschädigung der Leuchte.
XGelenke nicht entgegen ihrer vor-
gesehenen Drehrichtung bewegen.
Fig. 3: Gelenk und Gelenkschraube.
XStellen Sie die Leuchte in die gewünschte
Position.
XZiehen Sie jede Gelenkschraube an, bis
die Leuchte in der gewünschten Einstel-
lung verharrt.
4.2 Leuchtenkopf fixieren
A
Fig. 4: Leuchtenkopf fixieren.
XStellen Sie den Leuchtenkopf in die
gewünschte Position.
XDrehen Sie die Friktionsschraube Aam
Leuchtenkopf fest.
10
Anschließen
DEU
5. Anschließen
ACHTUNG
Sachschaden durch falsche Hand-
habung.
Entfall des ESD-Schutzes und Beschädi-
gung elektronischer Bauteile.
XEPA geeignete Leuchten müs-
sen in elektrostatisch geschützten
Bereichen (EPA-Bereiche) einge-
steckt bleiben.
XLeuchte nur über das mitgelieferte
Steckernetzteil an ein überprüftes
Stromnetz anschließen, welches
den gesetzlichen Anforderungen
entspricht.
XErdungskabel im EPA-Bereich ein-
gesteckt lassen.
5.1 Erdungskabel anschließen
HINWEIS: Dieses Kapitel gilt nur für EPA
geeignete Leuchten.
A

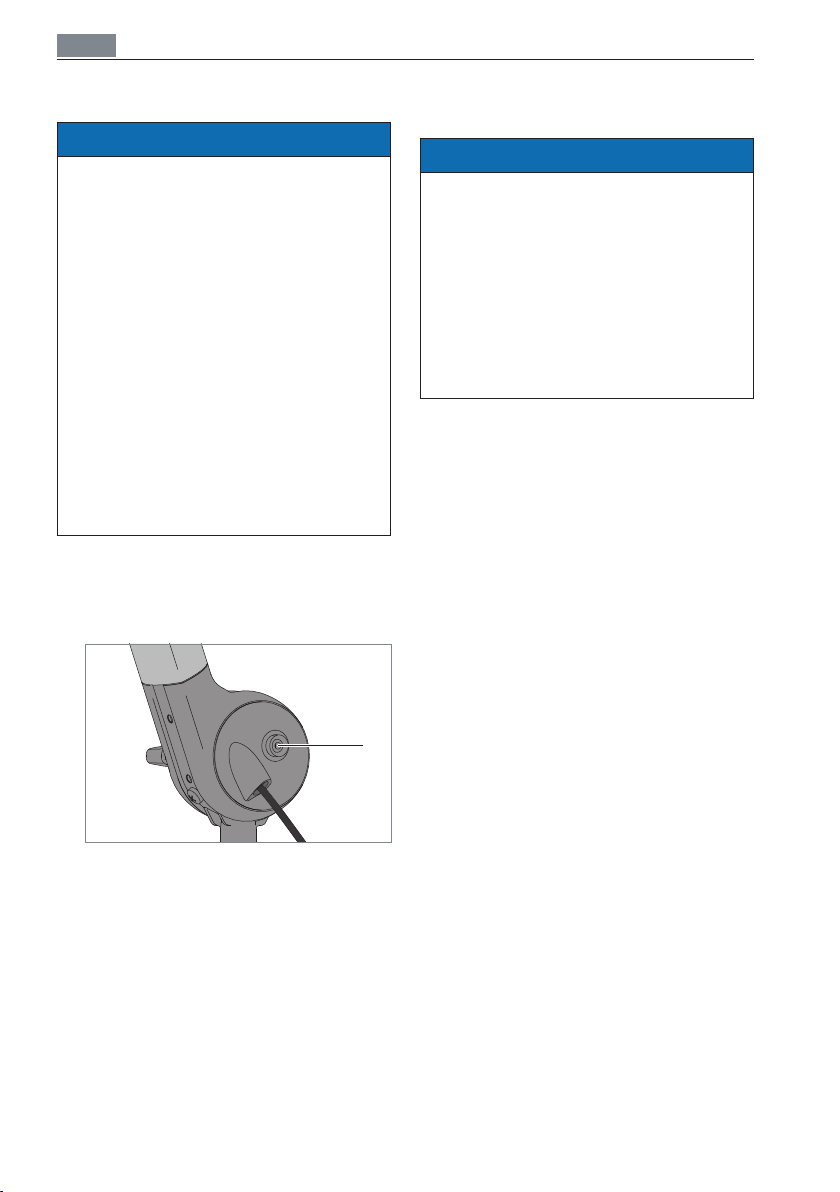

Fig. 5: Druckknopf für Erdungskabel.
XStecken Sie das eine Ende des mitge-
lieferten Erdungskabels auf den Druck-
knopf Ader Leuchte, siehe Fig. 5.
XVerbinden Sie das andere Ende des
Erdungskabels mit einem Erdungskon-
taktpunkt.
5.2 Leuchte an Netzspannung
anschließen
ACHTUNG
Sachschaden durch falscheAnschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XNetzspannung mit Nennspannung
und Frequenz vergleichen, die auf
dem Leistungsschild angegeben
sind und sicherstellen, dass sie iden-
tisch sind.
XVerbinden Sie die Anschlussleitung mit
dem Netzteil.
XStecken Sie den Netzstecker in eine
Steckdose.
