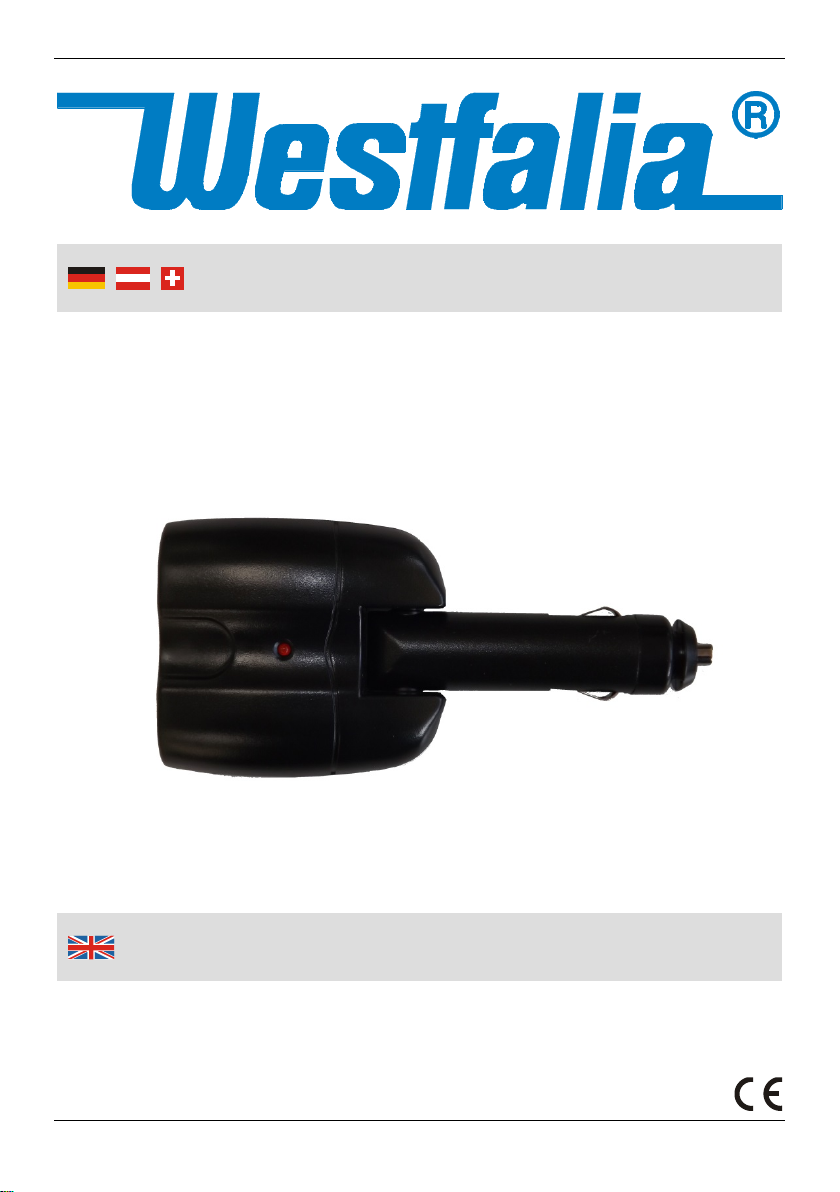

Westfalia 642579 Manuale utente

12 V Bordspannungsverteiler

Artikel Nr. 64 25 79

12 V On-Board Voltage Distributor

Article No. 64 25 79

Bedienungsanleitung

Instruction Manual

Instruction manuals provide valuable hints for using your new device. They

enable you to use all functions, and they help you avoid misunderstandings

and prevent damage.

Please take the time to read this manual carefully and keep it for future

reference.

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit

Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie

helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe

durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.

Sehr geehrte Damen und Herren

Dear Customers

III

Zusätzlich zu Ihrer Zigarettenanzünderbuchse haben Sie mit dem

Verteiler einen weiteren 12 V Anschluss zur Verfügung, z.B. für das

Ladegerät Ihres Mobiltelefons. Durch den siebenfach schwenkbaren

Anschluss (Winkel 0 bis 180°) ist der Verteiler in den meisten

Fahrzeugtypen einsetzbar. Achtung! Nicht für 24 V Bordnetze!

Installation

Stecken Sie den Verteiler in die

Zigaretteanzünderbuchse Ihres

Fahrzeugs. Wenn die

Betriebsanzeige im Verteiler

aufleuchtet, ist der Verteiler

funktionsfähig. Ist dies nicht der

Fall kontrollieren Sie die

Sicherung (siehe

Sicherungswechsel).

Schwenken Sie den Verteiler in

die gewünschte Position und

schließen Sie den oder die

Verbraucher an.

Sicherungswechsel / -kontrolle

Schrauben Sie die Spitze des Verteilers (gegen den Uhrzeigersinn)

ab und nehmen Sie die inliegende Sicherung heraus.

Kontrollieren Sie die Sicherung. Ist diese defekt, tauschen Sie sie

gegen eine Sicherung gleicher Stromstärke (10 A) aus.

Bitte beachten!

Nicht höher als 10 A (oder 120 W) belasten. Trennen Sie den

Verteiler bei schwacher Starterbatterie vom Bordnetz, um unnötige

Verbraucher abzuschalten.

Bedienungsanleitung

2 Verbraucher max. 10

A gesamt

Betriebsanzeige

Sicherung in der

Spitze

With the voltage distributor you can have another 12 V socket, e.g.

for the charger of your mobile phone. The connector can be tilted in

seven steps (angle 0 to 180°) and can be used with most vehicles.

Please Notice! Don’t use with 24 V power systems!

Installation

Insert the voltage distributor into

the cigarette lighter socket of

your car. When the function

control LED on the distributor

lights up, the distributor is ready

to use. If the led does not light

up, check the fuse (see

Changing / Checking the fuse).

Tilt the distributor to the desired

position and connect the desired

consumers.

Changing / Checking the Fuse

Unscrew the front of the distributor (turn counter clockwise) and

remove the internal fuse.

Check the fuse. If it is defective, replace it with one of the same type

(10 A).

Please Notice!

Do not expose to loads exceeding 10 A (or 120 W). If the starter

battery is weak, disconnect the distributor from the vehicle power

system to disconnect unnecessary consumers.

Instruction Manual

2 Consumers max. 10 A

total

Control LED

Fuse in the

Tip

Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

erklären in alleiniger Verantwortung, dass das Produkt

declare by our own responsibility that the product

12 V Bordspannungsverteiler

12 V On-Board Voltage Distributor

Artikel Nr. 64 25 79

Article No. 64 25 79

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und

deren Änderungen festgelegt sind.

is according to the basic requirements, which are defined in the European Directives and their

amendments.

2011/65/EU

Beschränkung der Verwendung bestimmter gefährlicher Stoffe in

Elektro- und Elektronikgeräten (RoHS)

Restriction of the Use of certain hazardous Substances in electrical and

electronic Equipment (RoHS)

2014/30/EU

2014/30/EU Elektromagnetische Verträglichkeit (EMV)

Electromagnetic Compatibility (EMC)

EN 61000-6-1:2007, EN 61000-6-3:2007+A1+AC

Hagen, den 9. März 2016

Hagen, 9th of März, 2016

Thomas Klingbeil,

Qualitätsbeauftragter / QA Representative

EG-Konformitätserklärung

EC Declaration of Conformity

Gestaltung urheberrechtlich geschützt VI © Westfalia 03/16

Deutschland Österreich

Westfalia Westfalia

Werkzeugstraße 1 Moosham 31

D-58093 Hagen A-4943 Geinberg OÖ

Telefon: (0180) 5 30 31 32 Telefon: (07723) 4 27 59 54

Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23

Internet: www.westfalia.de Internet: www.westfalia-versand.at

Schweiz UK

Westfalia Westfalia

Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC

CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD

Telefon: (034) 4 13 80 00 Phone: (0844) 5 57 50 70

Telefax: (034) 4 13 80 01 Fax: (0870) 0 66 41 48

Internet: www.westfalia-versand.ch Internet: www.westfalia.net

Kundenbetreuung | Customer Services

Werter Kunde,

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so

bedenken Sie bitte, dass viele seiner Komponenten aus

wertvollen Rohstoffen bestehen und wiederverwertet werden

können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen

Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.

Dear Customer,

Please help avoid waste materials.

If you at some point intend to dispose of this article, then

please keep in mind that many of its components consist of

valuable materials, which can be recycled.

Please do not discharge it in the rubbish bin, but check with

your local council for recycling facilities in your area.

Entsorgung | Disposal
