Westfalia 92 86 33 Manuale utente
Originalanleitung
Original Instructions
Druckluft-Ausblaspistole
Artikel Nr. 92 86 33
Air Blow Gun
Article No. 92 86 33
2
1
4
2
1
3
1
Ausblasrohr
Blow Out Nozzle
2
Abzug
Trigger
3
Stecknippel
Plug Nipple
4
Aufhängebügel
Hanger

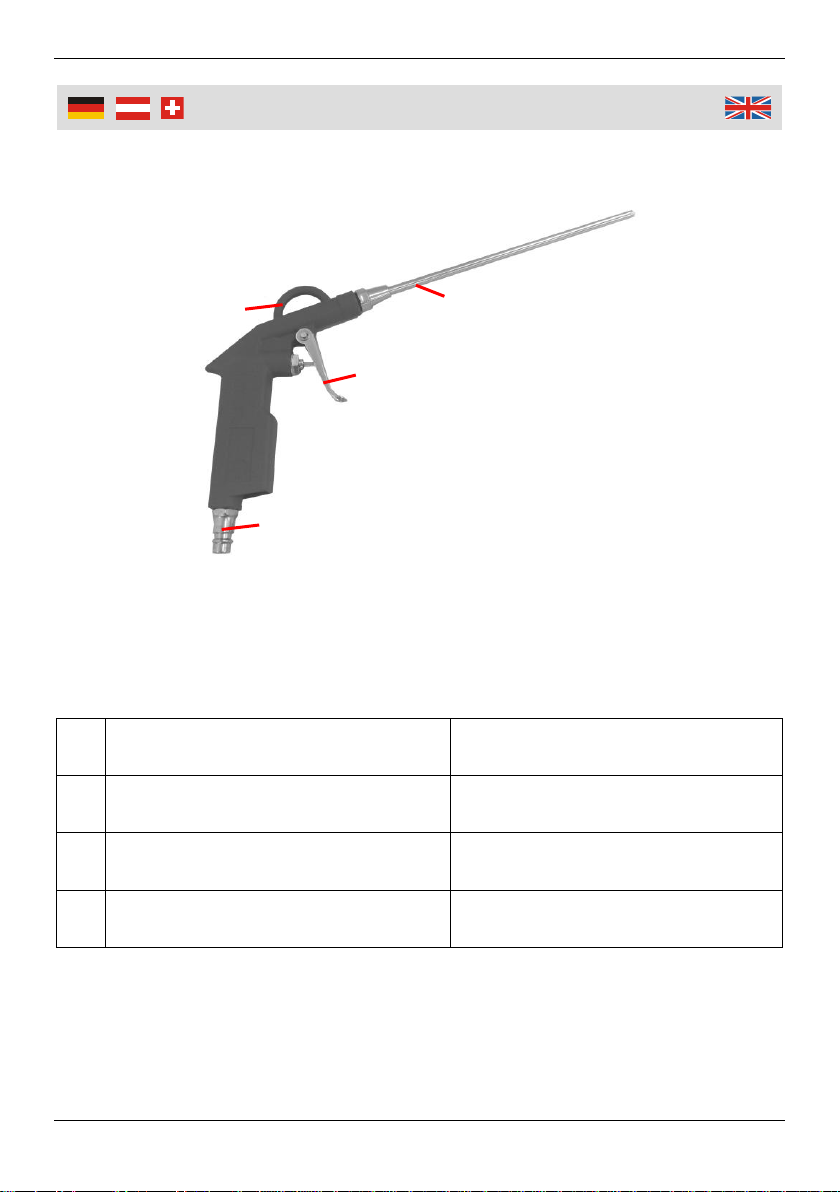

Übersicht | Overview
Technische Daten | Technical Data
3
Betriebsdruck
3 –6 bar
Operating
Pressure
Max. Betriebs-
druck
8 bar
Max. Operating
Pressure
Luftverbrauch ca.
85 –140 l/min
Air Consumption
approx.
Gewicht
163 g
Weight
Druckluftanschluss
G ¼“
Air Connection
Länge
Ausblasrohr
22 cm
Length
Blow Out Nozzle
4
Sicherheitshinweise
Die Druckluftpistole ist nur für den privaten Gebrauch
bestimmt. Sie ist nicht für den gewerblichen Dauerein-
satz bestimmt.
Verwenden Sie die Druckluftpistole gemäß dieser
Bedienungsanleitung und nur für den bestimmungsge-
mäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten dürfen die Druckluft-
pistole nicht benutzen, es sei denn sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unter-
wiesen.
Halten Sie die Druckluftpistole außer Reichweite von
Kindern. Sie ist kein Spielzeug.
Die Druckluftpistole darf nur von sachkundigen Perso-
nen in Betrieb genommen werden. Bei unsachgemäßer
Benutzung oder jeglicher Veränderung können gesund-
heitliche Beeinträchtigungen sowie Sachschäden ent-
stehen.
Richten Sie die Druckluftpistole niemals auf sich selbst
oder andere Personen oder auf Tiere.
Verbinden Sie den Druckluftanschluss nur über eine
Stecknippel mit dem Druckluftwerkzeug und regulieren
Sie die Arbeitsdruckeinstellung über einen Druckminde-
rer. Der maximal zulässige Arbeitsdruck darf niemals
überschritten werden, siehe hierzu die Technischen
Daten.
Beachten Sie bitte zur Vermeidung von Fehl-
funktionen, Schäden und gesundheitlichen
Beeinträchtigungen die folgenden Hinweise:
5
Sicherheitshinweise
Verwenden Sie als Energiequelle niemals Sauerstoff,
brennbare Gase oder halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche
auf guten Sitz und Funktionstüchtigkeit. Lose Schläuche
können eine ernsthafte Verletzungsgefahr darstellen.
Trennen Sie vor Einstellungsarbeiten, vor Störungsbe-
seitigung, bei längerem Nichtgebrauch und bei War-
tungsarbeiten das Druckluftwerkzeug von der Druckluft-
quelle.
Druckluftwerkzeuge dürfen nicht zweckentfremdet oder
umgebaut werden. Verwenden Sie nur Original-
Zubehör. Nicht empfohlenes Zubehör kann ein Gefah-
renrisiko darstellen.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt
arbeitet oder es beschädigt wurde. Unternehmen Sie
keine eigenen Reparaturversuche. Wenden Sie sich bei
Fragen oder Problemen an unseren Kundendienst.
6
Benutzung
Bestimmungsgemäße Verwendung
Die Druckluftpistole ist zum Reinigen und Ausblasen von
Gegenständen und schwer zugänglichen Stellen bestimmt.
Zur bestimmungsgemäßen Verwendung gehört auch das
Einhalten der Anleitung.
Jede darüberhinausgehende Verwendung (andere Medien,
Gewaltan-wendung) oder eigenmächtige Veränderung
(Umbau, kein Original-Zubehör) können Gefahren auslösen
und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie die Druckluftpistole aus der Verpackung und
überprüfen Sie alle Teile auf Transportschäden. Halten Sie die
Verpackungsmaterialien von Kleinkindern fern. Es besteht
Erstickungsgefahr!
Inbetriebnahme
1. Schrauben Sie das Ausblasrohr (1) auf die Luftaustrittsöff-
nung.
2. Die Druckluftpistole ist mit einem G ¼“ Druckluftanschluss
ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie die
Druckluftpistole nicht permanent mit dem Druckluftschlauch
verbinden, sondern immer den Stecknippel benutzen.
3. Nehmen Sie den Druckluftgenerator in Betrieb.
4. Drücken Sie den Abzug (2), um die Luftzufuhr zu starten. Je
weiter der Abzug eingedrückt wird, desto stärker wird der
Luftstrahl. Lassen Sie den Abzug los, um die Luftzufuhr zu
stoppen.
5. Trennen Sie das Werkzeug nach der Arbeit vom Druckluft-
generator.
7
Benutzung
Luftdruck und Luftmenge
Die Druckluftpistole benötigt gereinigte und ölfreie Luft.
Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.
Verwenden Sie nach Möglichkeit nur Druckluftschläuche für
die Druckluftzufuhr, die nicht bereits mit anderen Druckluft-
werkzeugen verwendet wurden, welche einen Nebelöler
voraussetzen.
Die Druckluftpistole sollte mit einem Druck von 3 –6 bar
betrieben werden. Ein größerer Druck als der max. zulässi-
ge Druck von 8 bar würde aufgrund höherer Belastung die
Lebensdauer des Gerätes verkürzen. Die Druckluftpistole
sollte mit einem Kompressor mit einem Luftvolumen von
min. 85 l/min betrieben werden. Ideal ist ein Kompressor mit
einem Luftvolumen von 200 –300 l/min.
Verwenden Sie nur Anschlussschläuche mit einem
Innendurchmesser von mindestens 9 mm. Bedenken Sie
bitte beim Einstellen des Luftdrucks, dass der Druck bei
einer Schlauchlänge von 10 m und einem Innendurchmes-
ser von 9 mm um ca. 0,6 bar absinkt.
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu
gewährleisten, ist eine gewissenhafte Wartung unerlässlich.
Geben Sie ab und zu einige Tropfen Öl an die Abzugstift-
Dichtung. Ansonsten ist die Druckluftpistole wartungsfrei.
Lassen Sie keine Flüssigkeiten in die Druckluftzufuhr der
Druckluftpistole gelangen und tauchen Sie diese nicht in
Flüssigkeiten. Wasser in der Druckluftzufuhr kann Schäden
am Gerät verursachen. Entwässern Sie den Kompressor
8
Benutzung
oder das Leitungssystem regelmäßig! Reinigen Sie den
Luftfilter der Anlage ebenfalls regelmäßig.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft
benötigt. Korrosionsrückstände, Staub und Schmutz aus der
Versorgungsleitung beeinträchtigen die Leistung und schaf-
fen technische Probleme.
Reinigen Sie die Druckluftpistole gegebenenfalls mit einem
feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die
aggressive Substanzen enthalten, wie Benzin, Verdünnung,
etc., da sie die Oberflächen beschädigen könnten.
Lagerung
Lagern Sie die Druckluftpistole im Innenbereich an einem
vor Staub und Schmutz geschützten, trockenen Ort.
Hängen Sie die Druckluftpistole am Aufhängebügel (4) auf.
9
Safety Notes
Only use the air blow gun for domestic purposes. The
device is not designed for continuous, professional use.
Only use the air blow gun according to this instruction
manual and for the intended use.
Persons with limited physical, sensorial or mental
abilities are not allowed to use the air blow gun, unless
they are supervised and briefed for their safety by a
qualified person.
Keep the air blow gun out of reach of children. It is not a
toy.
The air blow gun may only be operated by competent
persons. Unintended use or modifications of any kind
can lead to injuries or to damage to property.
Never direct the air blow gun towards people, animals
or plants.
For your own safety always use a quick coupling
adaptor to connect the air tool to the air supply. Always
regulate the working pressure by using a pressure
regulator. Do not exceed the max. permitted working air
pressure. Please refer to the Technical Data.
Never use oxygen or flammable gases as source of
energy.
Check if all connections and hoses are mechanically
secured and if they are functioning properly. Loose
hoses may cause severe injuries.
Please note the following safety notes to avoid
malfunctions, damage or physical injury:
10
Safety Notes
Disconnect the air tool from the compressed air source
before doing any maintenance work or when not in use.
Do not modify any air tool in any way and do not use it
for any unintended use. Only use original accessory.
Not recommended accessory can bear a risk of danger.
Do not use the air blow gun any further in case of
damage. Do not open the device and do not try to repair
it yourself. In case of questions contact our customer
service.
