Westfalia 98 28 50 Manuale utente

Multifunktions-Tacker

Artikel Nr. 98 28 50

Multifunction Stapler

Article No. 98 28 50

Originalanleitung

Original Instructions

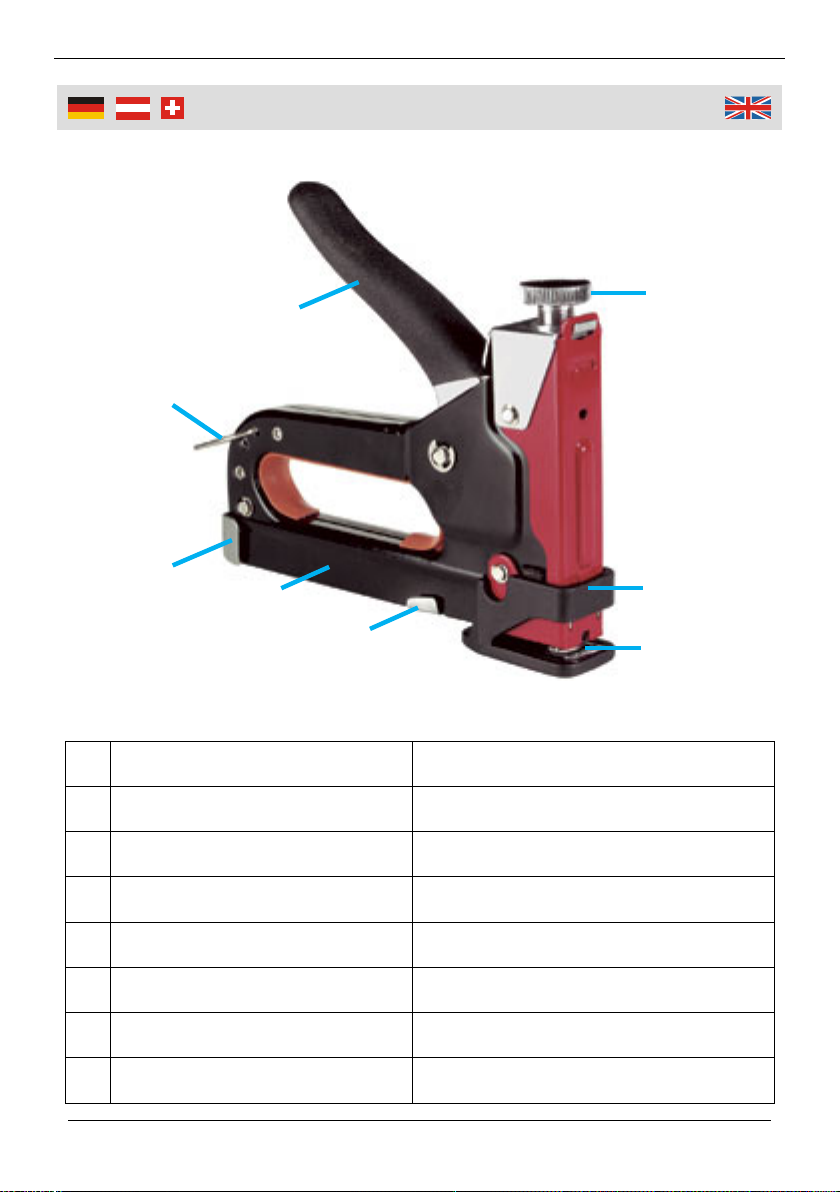

Übersicht | Overview

1 Auslöser Trigger

2 Schlagkraftregler Impact Strength Regulator

Heftaufsatz Staple Attachment

4 Klammerausgang Staple Output

5 Seitliche Flügel Side Wings

6 Magazin Magazine

7 Zubringer Drawer

Auslösesicherung Depress Safety

Sicherheitshinweise

Bitte lesen Sie diese Bedienungsanleitung aufmerk-

sam durch und benutzen Sie das Gerät ausschließ-

lich gemäß dieser Anleitung.

Entsorgen Sie nicht benötigtes Verpackungsmaterial

oder bewahren Sie dieses an einem für Kinder unzu-

gänglichen Ort auf. Es besteht Erstickungsgefahr!

Personen mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten dürfen das Gerät

nicht benutzen, es sei denn sie werden durch eine

Betreuerin/einen Betreuer beaufsichtigt und unterwie-

sen.

Nehmen Sie keine Veränderungen an dem Gerät vor.

Richten Sie ein in Betrieb befindliches Gerät niemals

auf sich selbst oder andere Personen.

Wenn erforderlich, tragen Sie Personenschutzaus-

rüstungen, wie Schutzbrille oder Gehörschutz.

Verwenden Sie das Gerät nicht, wenn es nicht korrekt

arbeitet oder durch Herunterfallen beschädigt wurde.

Schützen Sie das Gerät von Feuchtigkeit!

Falls am Gerät Schäden auftreten, benutzen Sie das

Gerät nicht mehr und lassen Sie es durch einen

Fachmann instand setzen oder wenden Sie sich an

unsere Kundenbetreuung. Zerlegen Sie das Gerät

nicht und unternehmen Sie keine eigenen Reparatur-

versuche.

Beach

ten Sie bitte zur Vermeidung von

Fehlfunktionen, Schäden und gesundheitli-

chen Beeinträchtigungen folgende Hinweise:

Safety Notes

Please read this manual carefully and use the unit

only according to this manual.

Dispose of used packaging material carefully or store

it out of the reach of children. There is a danger of

suffocation!

Persons with limited physical, sensorial or mental

abilities are not allowed to use the unit, unless they

are supervised and briefed for their safety by a quali-

fied person.

Do not modify the staple gun. Do not point the stapler

while in operation at yourself or other persons.

If necessary wear safety equipment such as safety

goggles and ear protection.

Do not continue using the unit if it was damaged or if

it was dropped.

Protect the unit from moisture!

Should the unit become damaged do not use it and

have it repaired by a professional or contact our

customer support department. Do not disassemble

the unit or try repairing it yourself.

Please note the

following safety notes to

avoid malfunctions, da

mage or physical

injury:

Consignes de sécurité

S'il vous plaît lire attentivement ces instructions et

utiliser l’appareil en suivant ces instructions.

Eliminer les matériaux d'emballage mis au rebut, ou

de garder ce hors de portée des enfants. Il ya danger

d'asphyxie!

Les personnes ayant des capacités physique,

sensorielles ou mentales limitées ne devraient pas

utiliser le cloueuse électrique, mais seulement sous le

contrôle et après avoir reçu les instructions de la

personne responsable pour la leur sécurité.

Ne modifiez pas l'outil. Ne jamais pointer l'outil allumé

vers vous ou vers autres.

Si nécessaire, porter un équipement de protection

comme des lunettes de sécurité ou une protection

auditive.

Ne pas utiliser l'outil, s’il ne fonctionne pas

normalement ou s'il est tombé.

Protégez l'outil de l'humidité!

Si l'outil est endommagé, ne pas continuer à l'utiliser

et le faire réparer par un technicien qualifié ou

contactez notre service à la clientèle. Ne pas

démonter l'outil et ne chercher pas de le réparer

vous-même.

Afin d’éviter un mauvais fonctionnement,

des dommages, des effets néfastes sur la

sant

é, veuillez respecter les instructions

suivantes:

Informazioni sulla sicurezza

Si prega di leggere attentamente queste istruzioni e

di utilizzare l’apparecchio in base a queste istruzioni.

Smaltimento di materiale da imballaggio scartati, o

tenere questo fuori dalla portata dei bambini. C'è

pericolo di soffocamento!

Le persone con limitate capacità fisiche, sensoriali o

mentali non possono utilizzare la spillatrice elettrica,

se non sotto il controllo e dopo aver ricevuto rispettive

istruzioni dalla persona responsabile alla loro

sicurezza.

Non apportare modifiche all’utensile. Non puntare mai

un utensile accesso verso sé stessi o altri.

Se necessario, indossare dispositivi di protezione

individuale come occhiali di sicurezza o una

protezione per l’udito.

Non utilizzare l'utensile, se non funziona

correttamente o è caduto.

Proteggere l'apparecchio dall’umidità!

In caso l'utensile risulti danneggiato, non continuare

ad utilizzarlo e farlo riparare da un tecnico qualificato

o contattare il nostro servizio di assistenza clienti.

Non smontare l'utensile e non tentare qualsiasi

riparazione per conto proprio.

Si prega di seguire le seguenti istruzioni al

fine di evitare malfun

zionamenti, danni e

problemi alla salute:

Betrieb

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Heften von Pappe, Isoliermaterial,

Stoffen, Folien, Leder und ähnlichen Materialien auf einem

Unter- grund aus Holz oder holzähnlichem Material. Das Gerät

ist nicht geeignet zum Befestigen von Wand- oder Deckenver-

kleidungen.

Zur bestimmungsgemäßen Verwendung gehört auch das Ein-

halten der Anleitung. Für Schäden, die aus nicht bestim-

mungsgemäßer Verwendung resultieren, haftet der Betreiber.

Einsetzen der Klammern

Berücksichtigen Sie unbedingt bei der Auswahl der Klammern

das Material, in das die Klammern eingetrieben werden. Je härter

das Material ist, desto kürzer sollten die Klammern bzw. Nägel

sein.

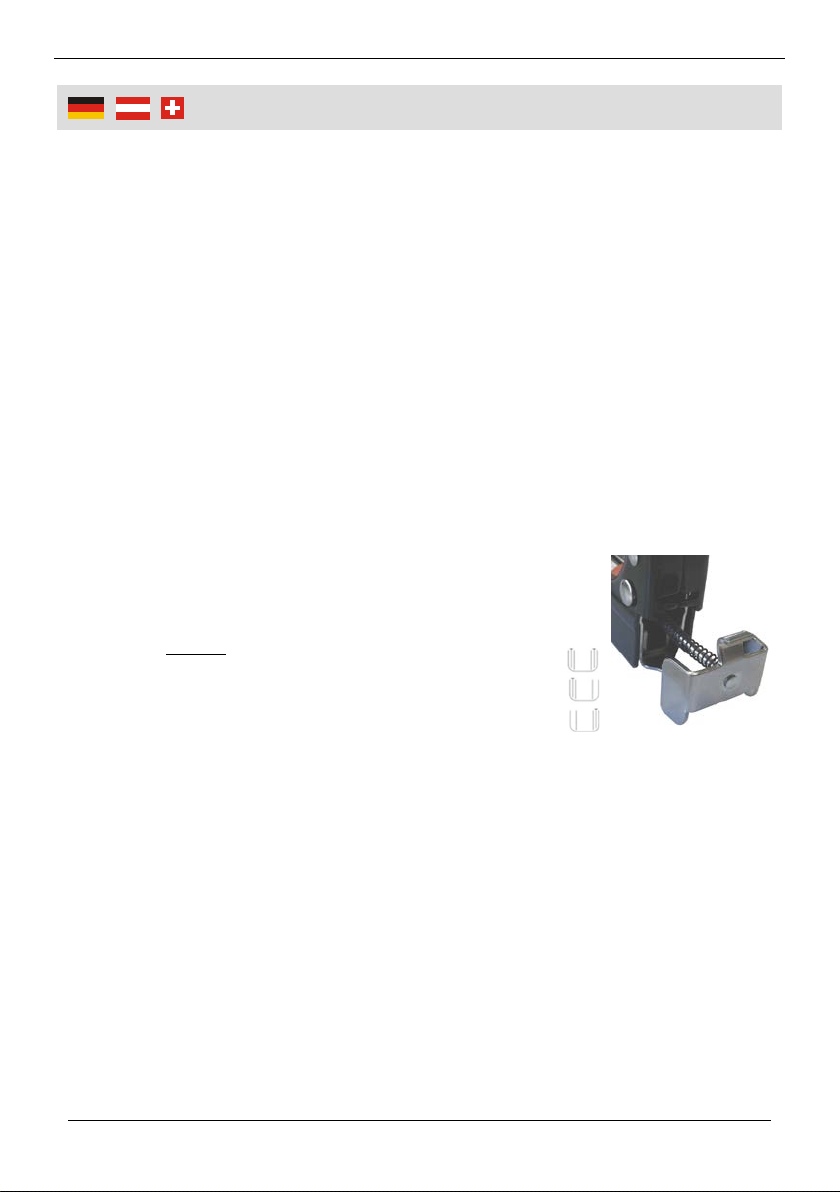

1. Drücken Sie den Zubringer (7) nach unten

und ziehen Sie ihn aus dem Gerät heraus.

2. Legen Sie die Klammern mit den Spitzen

nach unten in das Magazin.

Die Nägel können Sie sowohl auf der

rechten als auch auf der linken Seite des

Magazins einsetzen.

3. Schieben Sie den Zubringer dann wieder zurück ins Gerät

und verriegeln Sie ihn.

Benutzung

1. Setzen Sie den Tacker auf die Stelle auf, an der Sie den

Nagel oder die Klammer eintreiben wollen.

2. Drücken Sie den Auslöser (1) nach unten, um den Nagel oder

Klammer auszulösen.

Einstellen der Schlagkraft

Drehen Sie den Schlagkraftregler (2) gegen den Uhrzeigersinn,

um die Schlagkraft zu verringern und im Uhrzeigersinn, um sie zu

verstärken. Für harte Materialien wählen Sie eine hohe Schlag-

kraft.

Betrieb

Hinweise

Setzen Sie nicht zu viele Klammern bzw. Nägel in das Gerät.

Setzen Sie keine zerbrochenen Klammer-Streifen ein, da sich

diese verkanten.

Auslösesicherung

Drücken Sie den Auslöser (1) herunter und sichern Sie ihn mit

der Auslösesicherung (8).

Klammern entfernen

Setzen Sie den Tacker mit der Rückseite unter

die zu entfernende Klammer und ziehen Sie

diese heraus (siehe Bild).

Heftaufsatz

Zum Heften von Papierstapeln oder ähnlichen Materialien, setzen

Sie den Heftaufsatz (3) auf. Zum Tackern entfernen Sie den Heft-

aufsatz indem Sie ihn etwas schräg vom Gerät abziehen.

Störung beseitigen

Sollten sich Klammern verkanten,

drücken Sie beide seitlichen Flügel

(5) und schieben Sie das Magazin

erst nach hinten und ziehen Sie es

danach nach unten. Entfernen Sie

die verkanteten Klammern und

setzen Sie das Magazin wieder ein.

Reinigung und Lagerung

Halten Sie das Magazin frei von Fremdkörpern.

Tauchen Sie das Gerät nicht in Flüssigkeiten und verwenden

Sie zum Reinigen nur ein trockenes oder leicht feuchtes Tuch.

Lagern Sie das Gerät an einem trockenen, vor Staub und

Schmutz geschützten Ort.

Operation

Intended Use

The stapler is intended for tacking of cardboard, insulating

material, fabric, foils, leather and similar materials on surfaces

of wood or materials similar to wood. The stapler is not suita-

ble for the attachment of wall and ceiling paneling.

The intended use also includes an operation following the

operating instructions. The operator is liable for any damage

caused by improper use.

Inserting Staples

Please keep in mind that staples must be suited to the material

they are used in. The harder the material is, the shorter the

staples should be.

1. Press the drawer (7) downwards and pull out

of the unit.

2. Insert the staples into the magazine with the

points facing down.

If you intend to drive nails, you can

place the strip of nails into the right and

the left side of the magazine.

3. Slide the drawer back into the unit and lock it into place.

Using

1. Press the stapler on the spot at which you intend to drive a

staple or a nail.

2. Press the trigger (1) until the stapler drives in the staple or

nail.

Adjusting the Impact Strength

Turn the impact strength regulator (2) counter clockwise in order

to reduce the impact strength and turn the regulator in clockwise

direction in order to increase the strength. For hard material

always select high impact strength.

Operation

Hints

Do not insert too many staples resp. nails into the magazine.

Do not insert broken stable strips as they could become

jammed.

Depress Safety

Press the trigger (1) completely down and secure it with the

depress safety (8).

Removing Staples

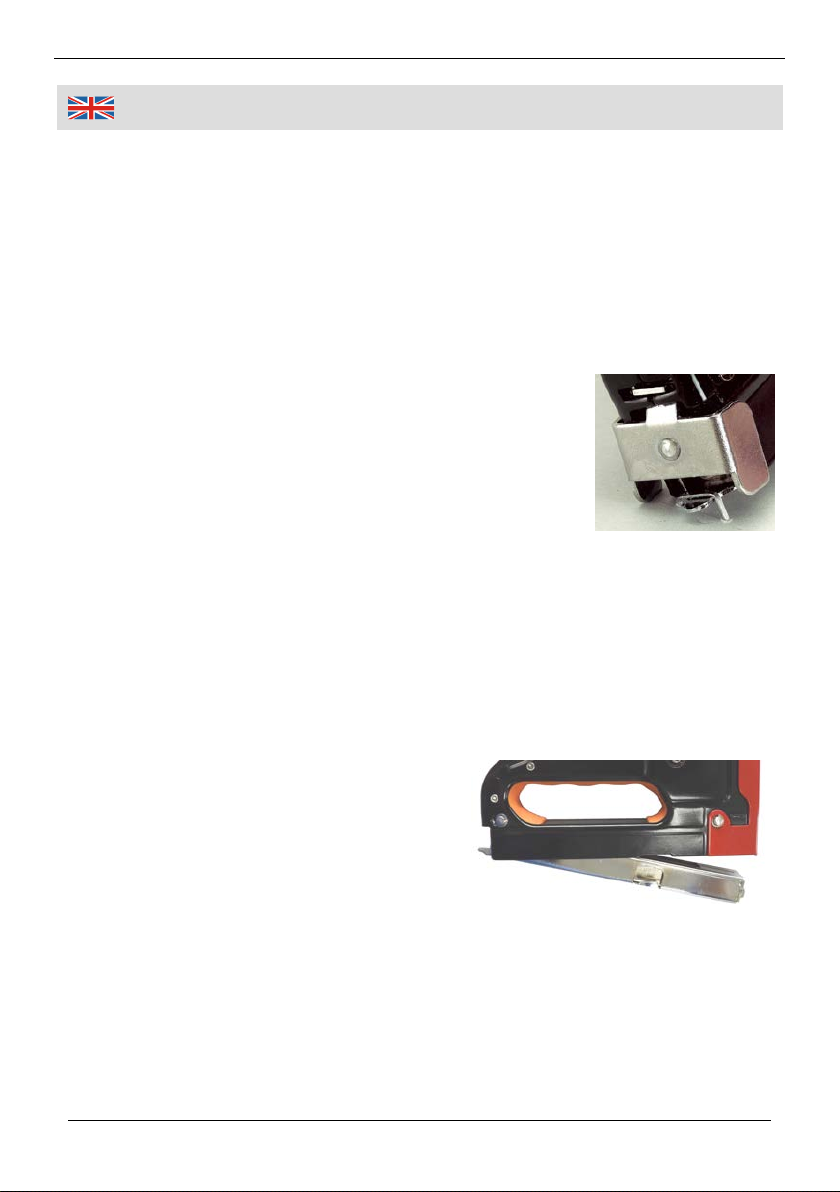

Position the stapler with the rear side under the

staple you want to remove and pull the staple

out of the material (see picture).

Staple Attachment

If you want to staple stags of paper or similar material, use the

staple attachment.

For driving in staples or nails into the material, remove the staple

attachment. To remove the attachment, first tilt it slightly forwards

and then take it off.

Eliminate the Malfunction

If the staples get jammed first press

both side wings (5) and push the

magazine backwards. Then pull it

down. Remove the jammed staples

and re-assemble the magazine.

Cleaning and Storing

Keep the magazine channel free from foreign objects.

Do not submerge the unit in liquids of any kind and only use a

dry cloth to clean it. At the utmost use a slightly wet cloth.

Store the unit in a dry place that is protected from dust and

dirt.

Indice

Altri manuali Westfalia Utensili elettrici

Westfalia

Westfalia 80 01 55 Manuale utente

Westfalia

Westfalia 92 86 26 Manuale utente

Westfalia

Westfalia 81 60 97 Manuale utente

Westfalia

Westfalia 92 86 28 Manuale utente

Westfalia

Westfalia WEH900 Manuale utente

Westfalia

Westfalia 85 93 99 Manuale utente

Westfalia

Westfalia ZQJ3116 Manuale utente

Westfalia

Westfalia 83 65 71 Manuale utente

Westfalia

Westfalia 10 T Manuale utente

Westfalia

Westfalia ZIJ-J2-16TH-D Manuale utente

Westfalia

Westfalia 12 49 90 Manuale utente

Westfalia

Westfalia 85 33 24 Manuale utente

Westfalia

Westfalia 85 92 78 Manuale utente

Westfalia

Westfalia 81 60 35 Manuale utente

Westfalia

Westfalia 56 56 22 Manuale utente

Westfalia

Westfalia Laser 2000 JF-2033 Manuale utente

Westfalia

Westfalia 25 78 32 Manuale utente

Westfalia

Westfalia 93 66 48 Manuale utente

Westfalia

Westfalia 67 74 68 Manuale utente

Westfalia

Westfalia 84 76 36 Manuale utente

Westfalia

Westfalia S1C-ZP-125 Guida

Westfalia

Westfalia 94 07 70 Manuale utente

Westfalia

Westfalia 81 84 65 Manuale utente

Westfalia

Westfalia WT18 Manuale utente

Manuali Utensili elettrici popolari di altre marche

AEG

AEG OMNI-JS Manuale utente

SIP

SIP 01533 Manuale utente

Ribimex

Ribimex PRS499 Manuale utente

3M Fiber Optic Connector Crimp Tool Manuale utente

Ryobi

Ryobi P524 Manuale utente

ROJEK

ROJEK FSN 300A Manuale utente

Kemper

Kemper 1740PRO Manuale utente

WABCO

WABCO OptiTire Manuale utente

EINHELL

EINHELL TE-MS 18/210 Li Manuale utente

Orgapack

Orgapack OR-T 85 Guida rapida

TOUGHCUT

TOUGHCUT Diamond 400 Manuale utente

Yaros

Yaros PB-3603 Manuale utente

Fein

Fein BSS 2.0 E Guida all'installazione

Baileigh Industrial

Baileigh Industrial SS-2725 Manuale utente

Milwaukee

Milwaukee 2674-20 Manuale utente

Fein

Fein BLs 1.6 Manuale utente

Princess

Princess Electric Multi Sharpener Manuale utente

FOREDOM

FOREDOM K.1050 Manuale
