Westfalia TSMM125 Manuale utente

Tauchsäge TSMM125

800 Watt

Artikel Nr. 88 04 25

Plunge Saw TSMM125

800 Watt

Article No. 88 04 25

Betriebsanleitung

Operating Instructions

Instruction manuals provide valuable hints for using your new

device. They enable you to use all functions, and they help you

avoid misunderstandings and prevent damage.

Please take the time to read this manual carefully and keep it for

future reference.

Bedienungsanleitungen enthalten wichtige Hinweise für den

Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle

Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse

zu vermeiden und Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in

Ruhe durchzulesen und bewahren Sie diese für späteres

Nachlesen gut auf.

Sehr geehrte Damen und Herren

Dear Customers

III

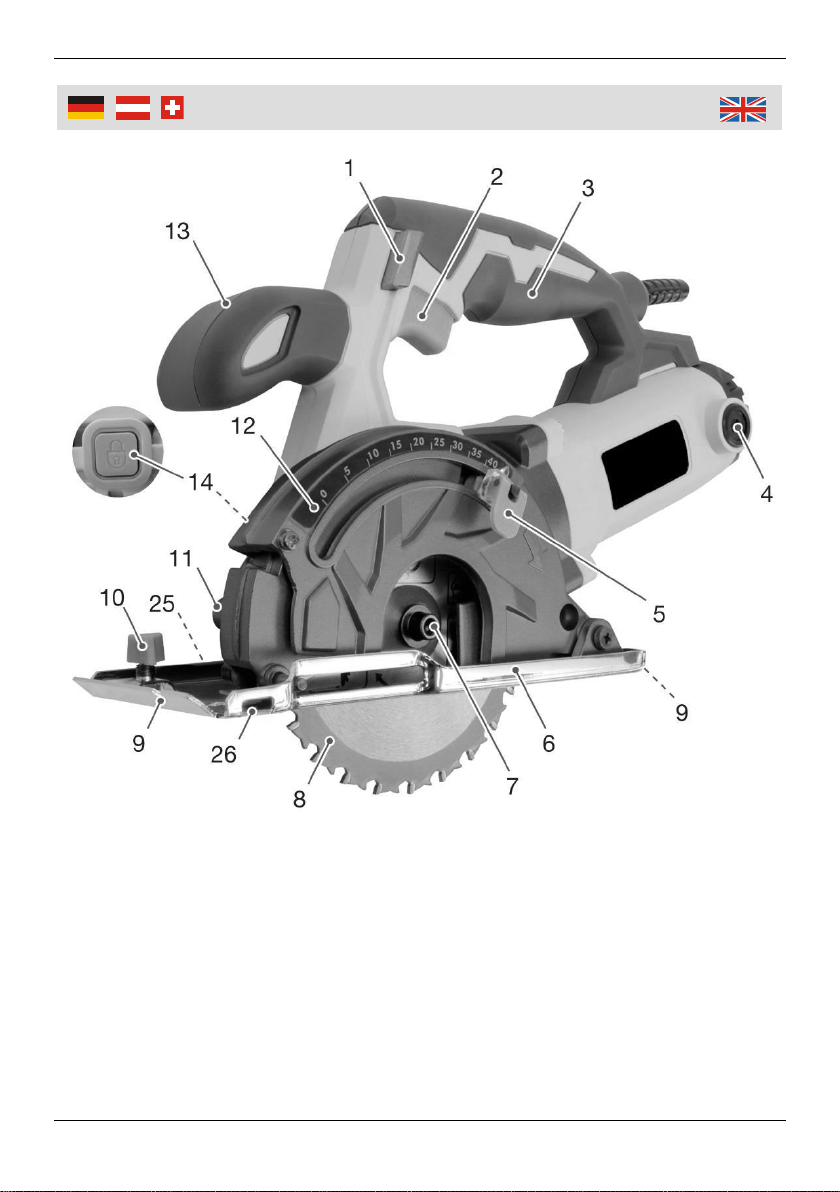

Übersicht | Overview

Einschaltsperre

Plunge Lock Button

EIN/AUS-Schalter

ON/OFF Switch

Handgriff

Main Handle

Kohlebürstenabdeckung (2x)

Carbon Brush Cap (2x)

Schnitttiefenanschlagsknopf

Depth Adjustment Knob

Grundplatte

Base

Schraube

Screw

Sägeblatt

Blade

Schnittlinie

Cutting Line

Feststellknopf Parallel-/

Führungsschienenanschlag

Parallel guide/Rail Connector

clamping knob

Absaugstutzen

Dust Extraction Flange

Skala f. Schnitttiefenanschlag

Depth Scale

Zusatzhandgriff

Auxiliary Handle

Spindelarretierung

Shaft Lock

Aufrechten Rand

Upright Edge

Öffnung

Opening

Übersicht | Overview

Inhaltsverzeichnis

Sicherheitshinweise ...............................................................Seite 1

Vor der ersten Benutzung.......................................................Seite 41

Inhalt der Verpackung.............................................................Seite 41

Bestimmungsgemäße Verwendung ........................................Seite 41

Ein- und Ausschalten der Tauchsäge......................................Seite 41

Schnitttiefe einstellen..............................................................Seite 41

Schnittlinie ermitteln................................................................Seite 42

Absaugung..............................................................................Seite 42

Vorbereitung...........................................................................Seite 43

Richtiges Arbeiten mit der Tauchsäge.....................................Seite 43

Geradschnitte .........................................................................Seite 43

Ausschnitte sägen (Tauchschnitte) .........................................Seite 43

Sägeblattwechsel....................................................................Seite 44

Der Parallelanschlag...............................................................Seite 44

Schnittlinie ermitteln................................................................Seite 44

Sägeblätter .............................................................................Seite 45

Wartung und Reinigung ..........................................................Seite 46

Technische Daten...................................................................Seite 52

Table of Contents

Safety Notes........................................................................... Page 12

Before the first Use................................................................. Page 47

Contents of the Package ........................................................ Page 47

Intended Use.......................................................................... Page 47

Switching the Plunge saw ON and OFF.................................. Page 47

Setting the Cutting Depth........................................................ Page 47

Determining the Cutting Line .................................................. Page 48

Dust Extraction....................................................................... Page 48

Preparation............................................................................. Page 48

Working correctly with the Plunge Saw................................... Page 49

Making Straight Cuts.............................................................. Page 49

Making Plunge Cuts ............................................................... Page 49

Changing the Saw Blade........................................................ Page 49

The Parallel Guide.................................................................. Page 50

Determining the Cutting Line .................................................. Page 50

Saw Blades ............................................................................ Page 50

Cleaning and Maintenance..................................................... Page 51

Technical Data ....................................................................... Page 52

VII

Übersicht | Overview

VIII

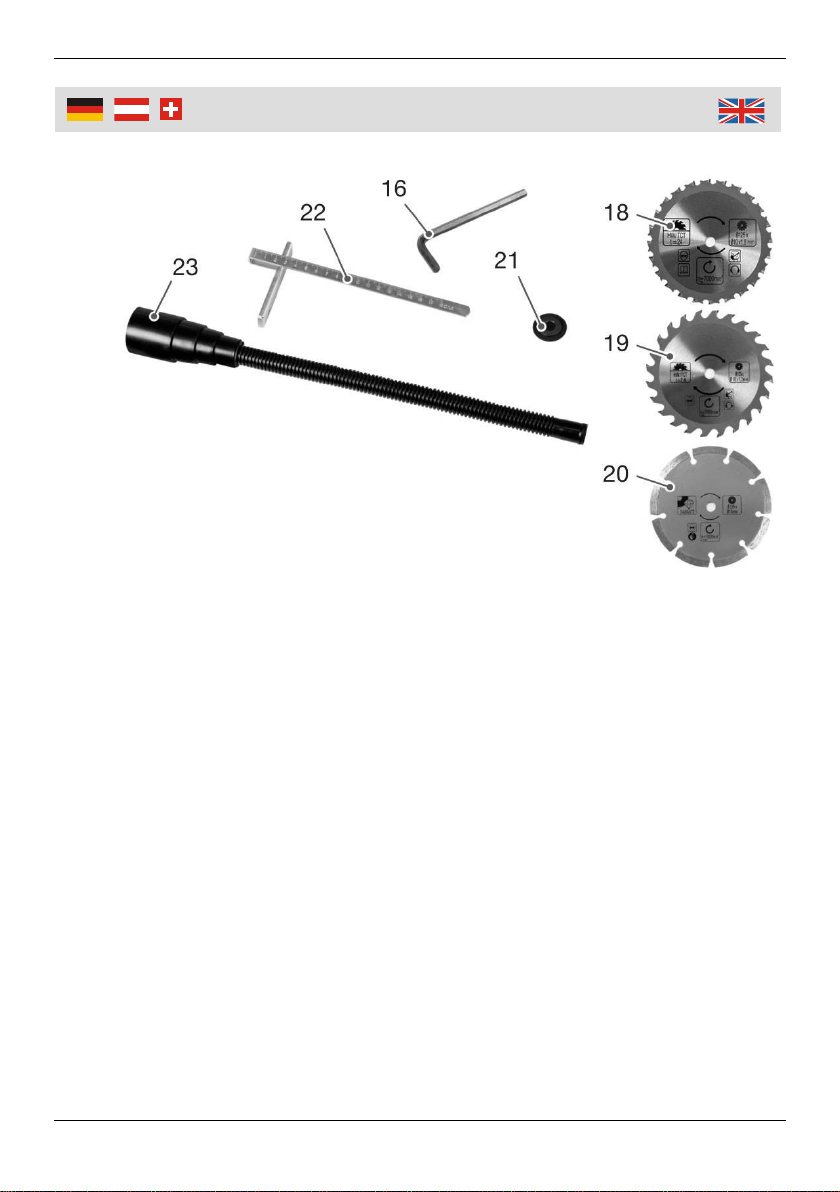

Innensechskantschlüssel 5 mm

Hex Key 5 mm

Mehrzwecksägeblatt (MP) 24 Zähne

Multi-Purpose (MP) blade 24 teeth

TCT Blatt 24 Zähne (Optional)

TCT Blade 24 Teeth (Optional)

Diamant Sägeblatt

Diamond Blade

22,5 mm Flansch (M14)

22.5 mm Flange (M14)

Parallelanschlag

Parallel Guide

Absaugschlauch inkl. Adapter

Suction Hose incl. Adapter

Übersicht | Overview

Sicherheitshinweise

Überzeugen Sie sich, dass die Netzspannung mit den Anga-

ben auf dem Typenschild übereinstimmt.

Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen die Tauchsäge nicht benutzen, es

sei denn, sie werden durch eine Betreuerin / einen Betreuer

beaufsichtigt und unterwiesen.

Lassen Sie die eingeschaltete Säge niemals unbeaufsichtigt

und halten Sie sie außerhalb der Reichweite von Kindern und

von zu beaufsichtigenden Personen.

Verwenden Sie nur zulässige Verlängerungsleitungen mit

geeigneter Kabelqualität.

Kommen Sie mit Ihren Händen nicht in den Sägebereich und

an das Sägeblatt.

Tragen Sie geeignete Arbeitskleidung

sowie Augenschutz, Handschutz und

Gehörschutz. Handhaben Sie das Säge-

blatt immer mit Handschuhen. Beachten Sie, dass auch ein

abgenutztes Sägeblatt noch sehr scharf ist. Erfassen Sie das

Sägeblatt immer an den Seiten. Werfen Sie das Sägeblatt

nicht und lassen Sie es nicht fallen.

Benutzen Sie die Tauchsäge niemals mit Schleifscheiben.

Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann

Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.

Passen Sie die Schnitttiefe an die Dicke des Werkstücks an.

Es sollte weniger als eine volle Zahnhöhe unter dem Werk-

stück sichtbar sein.

Schneiden Sie keine extrem kleinen Werkstücke. Beim

Schneiden von Rundhölzern verwenden Sie eine Einrichtung,

die das Werkstück gegen Verdrehen sichert. Halten Sie das zu

Beachten Sie bitte zur Vermeidung von Fehlfunktio-

nen, Schäden und gesundheitlichen Beeinträchtigun-

gen die beigefügten Allgemeinen Sicherheitshinweise

sowie folgende Hinweise:

Sicherheitshinweise

sägende Werkstück niemals in der Hand oder über dem Bein

fest. Es ist wichtig, das Werkstück gut zu befestigen, um die

Gefahr von Körperkontakt, Klemmen des Sägeblattes oder

Verlust der Kontrolle zu minimieren.

Halten Sie die Säge nur an den isolierten Griffflächen, wenn

Sie Arbeiten ausführen, bei denen das Schneidwerkzeug

verborgene Stromleitungen oder das eigene Gerätekabel

treffen könnte. Der Kontakt mit einer spannungsführenden

Leitung setzt auch die metallenen Geräteteile unter Spannung

und führt zu einem elektrischen Schlag.

Halten Sie mit Ihrer zweiten Hand am Zusatzhandgriff oder am

Motorgehäuse. Wenn Sie die Säge mit beiden Händen halten

kann keine Hand in das Sägeblatt geraten.

Verwenden Sie beim Längsschneiden immer den Parallelan-

schlag oder eine gerade Kantenführung. Dies verbessert die

Schnittgenauigkeit und verringert die Möglichkeit, dass das

Sägeblatt klemmt.

Verwenden Sie immer Sägeblätter in der richtigen Größe und

mit passender Aufnahmebohrung. Sägeblätter, die nicht zu

den Montageteilen der Säge passen, laufen unrund und führen

zum Verlust der Kontrolle.

Verwenden Sie niemals einen beschädigten oder falschen

Außenflansch oder eine beschädigte Spannschraube. Der

Außenflansch und die Spannschraube wurden speziell für Ihre

Säge konstruiert, für optimale Leistung und Betriebssicherheit.

Starten Sie die Tauchsäge und beginnen Sie erst mit dem

Sägen, wenn diese die volle Leerlaufdrehzahl erreicht hat.

Bremsen Sie das Sägeblatt nach dem Ausschalten niemals

durch seitliches Gegendrücken ab.

Legen Sie die Säge nicht auf der Werkbank oder dem Boden

ab, ohne dass das Sägeblatt stillsteht. Ein ungeschütztes,

nachlaufendes Sägeblatt bewegt die Säge entgegen der

Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie

dabei die Nachlaufzeit der Säge.
