Owner’s Manual

Outdoor Lighting Fixture

Installation Instructions

W-005

1/12/04

Please write model number here for future reference: / Veuillez noter le numéro de mod-

èle aux fins de référence ultérieure: / Por favor, incluya el número del modelo aquí para

futura referencia:

ASSEMBLY INSTRUCTIONS FOR OUTDOOR LIGHT FIXTURE

Congratulations on your Westinghouse purchase. This fixture has been designed to give you

many years of beauty and service. Please email questions and comments to:

catalogroom@westinghouselighting.com.

NOTE: Carefully unpack fixture and parts. Make sure all parts are included before

discarding any packing materials (see figure 1).

WARRANTY INFORMATION

This Westinghouse Lighting Fixture is warranted against defects in material and workmanship for

a period of Five Years from purchase date. This warranty is in lieu of all other

warranties expressed or implied.

This warranty does not cover acts of nature such as lightning damage, or corrosion and

discoloration of components, nor does it cover damages caused through abuse, improper

installation, surges in electric current, or acts of third parties.

This warranty does not cover broken glass. If fixture is received with broken glass, please call

Westinghouse Lighting for free replacement.

This warranty does not cover costs of removing and re-installing the light fixture.

If this fixture fails for any reason covered by this warranty, simply return the fixture with a copy of

the original sales receipt, freight prepaid and Westinghouse Lighting, at its option, shall repair or

replace the fixture or refund the purchase price.

WARNINGS

ELECTRICAL SHOCK CAN RESULT IN SERIOUS INJURY.

Read and follow instructions exactly as shown. If instructions are

unclear, do not proceed. Contact a qualified electrician. Read all

instructions before beginning. Proper wiring is essential for safe

operation of this fixture. When cutting or drilling into walls or

ceilings, do not damage electrical wiring, gas lines, or water lines.

If any of the fixture or wiring components are damaged, do not

install fixture. Return to place of purchase.

For fixtures provided with 75° C or 90° C supply wire warning only.

(These warnings are provided on the U.L. label and on the fixture

carton.) Risk of fire. Most dwellings built before 1985 have supply

wires rated 60° C. Consult a qualified electrician before installing.

NOTE: For fixture employing a grounded convenience outlet.

CAUTION: “This fixture employs a grounded type receptacle and is

not intended for connection to a two wire ungrounded source of

supply.”

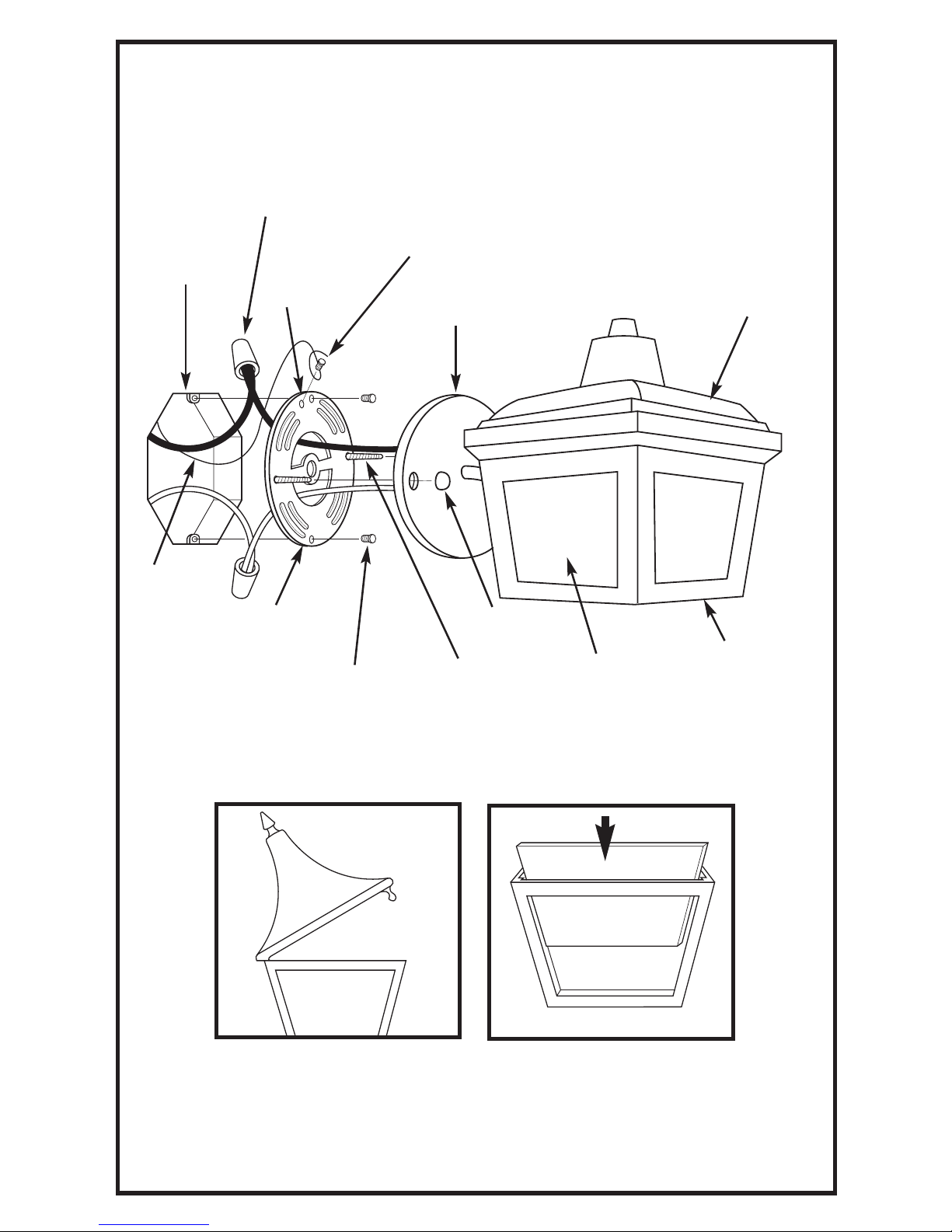

*OUTLET

BOX (C)

CAP NUTS (I)

BACK PLATE (H)

CAGE (J)

UNIVERSAL

MOUNTING

PLATE (B)

ROOF (K)

PANELS (L)

HINGED ROOF PANEL INSERTION

FIGURE 1.

*NOT SUPPLIED

Line art shown may not exactly match the fixture enclosed.

However, the installation instructions do apply to this fixture.

GREEN

GROUNDING

SCREW (F)

WIRE

CONNECTORS (E)

GROUND

WIRE

*OUTLET BOX

SCREWS (D) MOUNTING

SCREWS (A)

SIDE

HOLE (G)

CAUTION: For fixtures labeled for outdoor and wet location use, provide a water-tight seal

between the fixture and the mounting surface by using silicone or similar caulking.

NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These

fixtures meet all UL specifications.

1. Turn off power at fuse box to avoid possible electric shock.

2. Thread mounting screws (A) into universal mounting plate (B) with mounting screws

protruding away from outlet box (C) (see figure 1).

3. Secure universal mounting plate (B) to outlet box (C) with outlet box screws (D) (not

included).

4. Identify color coding of fixture wires (see figure 2).

5. To connect wires, take black fixture wire and place evenly against black outlet box wire.

Do not twist wires.

6. Fit wire connector (E) over wires and twist until there is a firm connection

(see figure 1)

7. Repeat steps 4 and 5 with the white (group B from figure 2) fixture wire and outlet box wires.

8. Partially thread green grounding screw (F) into side hole (G) of universal mounting

plate (B) (see figure 1).

9. Wrap ground wire from fixture and ground wire (metal or green wire) from outlet box (C)

around green grounding screw (F) on universal mounting plate (B).

10. Tighten grounding screw (F). Do not over tighten.

MOUNTING AND WIRING INSTRUCTIONS

FIXTURE ASSEMBLY INSTRUCTIONS

1. Tuck wires inside outlet box (C) (see figure 1).

2. Place back plate (H) over mounting screws (A).

3. Secure into place with cap nuts (I).

4. Install cage (J) to roof (K) assembly by lining up internal hinge mechanism with two

pins on the inside of the roof. Note: cage may need to be squeezed to line up the two pins.

5. Install four panels (L).

6. Install lamp(s). Do not exceed recommended wattage.

7. Swing cage (J) so it lines up and locks on the opposite side of the roof (K).

8. Turn on power at circuit breaker.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL

D'ÉCLAIRAGE POUR UTILISATION EXTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage a

été conçu pour durer de nombreuses années. Veuillez envoyer vos questions et commentaires par

courriel, à l'adresse suivante : catalogroom@westinghouselighting.com

NNOOTTAA::Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les

pièces y sont avant de mettre l’emballage au rebut (voir fig. 1).

GARANTIE LIMITÉE DE CINQ ANS

Cet appareil d'éclairage Westinghouse est assorti d’une garantie de 5 ans contre les défauts de

matériaux et de fabrication, qui entre en vigueur à partir de la date d'achat. La présente garantie

se substitue à toute autre garantie expresse ou tacite.

Cette garantie ne porte ni sur les dommages survenant suite à une catastrophe naturelle (telle que

la foudre), ni sur la corrosion ou la décoloration des pièces; la garantie ne porte pas sur les dom-

mages survenant suite à une utilisation anormale, une installation impropre, une surtension de

courant électrique ou des actes d’un tiers.

Cette garantie ne porte pas sur le verre brisé. Si vous avez reçu votre appareil d'éclairage avec un

globe de verre brisé, veuillez appeler Westinghouse Lighting afin d’obtenir une pièce de remplace-

ment sans frais.

Cette garantie ne porte pas sur les frais de démontage et de réinstallation du ventilateur.

Si cet appareil d'éclairage ne fonctionne pas pour une des raisons couvertes par la présente

garantie, renvoyez tout simplement l'appareil d'éclairage et une copie de la preuve d’achat origi-

nale, frais de transport prépayés, à Westinghouse Lighting qui, à sa discrétion, réparera ou rem-

placera l'appareil ou vous remboursera le montant du prix d’achat.

MISE EN GARDE : L'ÉLECTROCUTION POURRAIT

CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustré. En cas

de doute, ne commencez pas l'installation. Consultez un électricien

qualifié. Lisez toutes les instructions avant de commencer l'installation.

Un câblage approprié est essentiel au bon fonctionnement de cet

appareil d’éclairage. Lorsque vous faites une entaille ou que vous

percez un trou dans un mur ou un plafond, n'endommagez pas les

câbles électriques, les canalisations de gaz ou d'eau. Si l'un des com-

posants de raccordement ou de l'appareil d'éclairage est endommagé,

n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous

l'avez acheté.

NOTA : Pour appareil d’éclairage avec sortie terre

MISE EN GARDE : Cet appareil d’éclairage utilise un réceptacle muni

d’un fil de terre et ne doit pas être branché à un bloc d’

alimentation à deux fils non mis à la terre.

Convient uniquement aux appareils comportant un avertissement indi-

quant que l'appareil d'éclairage est doté d'un fil supportant une chaleur

de 75°C ou 90°C. (Ces avertissements se trouvent sur

l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

Risque d’incendie. La plupart des bâtiments construits avant 1985 sont

dotés de fils calculés pour 60°C. Consultez un électricien

qualifié avant l’installation.

CAGE (J)

FIGURE 1.

*NON FOURNI

Il est possible que le dessin illustré ici ne soit pas la reproduction exacte

de l’appareil d’éclairage contenu dans la boîte.

Les instructions d’installation demeurent cependant valables.

*CAJA DE

EMBUTIR (C)

PLACA DE

MONTAJE

UNIVERSAL (B) ECROUS

CAPUCHONS (I)

PLAQUE

ARRIERE (H) CHAPEAU (K)

PANNEAUX (L)

COUVERTURE A CHARNIERES INSERTION DES PANNEAUX

VIS DE MISE

ALATERRE

(VERTE) (F)

CONNECTEURS

DE FIL (E)

FIL DE MISE

ALATERRE

*VIS DE LA BOITE DE

SORTIE DE COURANT (D)

VIS DE

FIXATION (A)

TROU

LATERAL (G)

NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent

des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l’interrupteur de la boîte à fusibles à « OFF » afin d’éviter le risque

d’électrocution.

2. Vissez les vis de fixation (A) dans la plaque universelle de fixation (B) de façon à ce

que les vis de fixation s’ajustent dans le sens opposé de la boîte de sortie de courant

3. Attachez la plaque universelle de fixation (B) à la boîte de sortie de courant (C) à l'aide

des vis de la boîte de sortie de courant (D) (non fournies).

4. Identifiez la couleur des fils de votre appareil d'éclairage (la figure 2 d'évêché à la page 11).

5. Afin de brancher les fils, prenez le fil noir de l'appareil d'éclairage et placez-le de façon

égale sur le fil noir provenant de la boîte de sortie de courant. Ne tournez pas les fils

ensemble.

6. Insérez les fils dans le connecteur (E) et tournez-le jusqu'à ce que vous sentiez une

résistance (la figure 1).

7. Répétez les étapes 4 et 5 avec le fil blanc (groupe B, figure 2) de l'appareil d'éclairage et les

fils de la boîte de sortie de courant.

8. Vissez en partie la vis verte de mise à la terre (F) dans le trou latéral (G) se trouvant

sur la plaque de fixation universelle (B) (la figure 1).

9. Enroulez le fil de mise à la terre de l'appareil d'éclairage et le fil de mise à la terre de

la boîte de sortie de courant (C) (métal nu ou fil vert isolé) autour de la vis verte de

mise à la terre (F) se trouvant sur la plaque de fixation universelle (B).

10. Serrez la vis de mise à la terre (F). Ne serrez pas outre mesure.

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

INSTRUCTIONS D’ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

1. Enfouissez les fils dans la boîte de sortie de courant (C) (voir figure 1).

2. Placez la plaque arrière (H) par-dessus les vis de fixation (A).

3. Fixez bien en place à l’aide des écrous capuchons (I).

4. Attachez la cage (J) à l’assemblage de couverture (K) en alignant le mécanisme à

charnières intérieur avec deux tiges se trouvant à l’intérieur de la couverture. Nota : il

peut être nécessaire de serrer la cage afin de pouvoir aligner les deux tiges.

5. Installez les quatre panneaux (L).

6. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

7. Faites balancer la cage (J) de façon à ce qu’elle soit alignée et verrouillée sur le côté

opposé de la couverture (K).

8. Mettez l'interrupteur de la boîte de disjoncteurs à « ON ».

INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE

ILUMINACIÓN PARA EXTERIORES

Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto ha sido

diseñado para brindarle muchos años de belleza y servicio. Si tiene preguntas o comentarios,

por favor envíe un mensaje electrónico a: catalogroom@westinghouselighting.com

NNOOTTAA::Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las

partes requeridas (consulte la figura 1) antes de descartar los materiales de empaque.

GARANTÍA LIMITADA DE CINCO AÑOS

Este producto de Westinghouse Lighting está garantizado contra defectos de materiales

yfabricación por un período de cinco años a partir de la fecha de compra. Esta garantía

reemplaza toda otra garantía expresa o implícita.

La presente garantía no cubre desperfectos originados como resultado de actos de la

naturaleza tales como daños producidos por un rayo, o por corrosión y decoloración de los

componentes, así como tampoco cubre los desperfectos ocasionados por uso indebido,

instalación inadecuada, cambios de tensión, o intervención de terceros.

Esta garantía no cubre la rotura de piezas de vidrio. Si recibe el artefacto con alguna pieza

de vidrio rota, sírvase llamar a Westinghouse Lighting para que le envíen una pieza de

repuesto gratis.

Esta garantía no cubre los gastos de desmontaje y reinstalación del artefacto.

Si este artefacto sufre un desperfecto causado por cualquiera de las razones cubiertas por

esta garantía, simplemente envíe el artefacto con una copia del comprobante original de

compra, franqueo prepago, y Westinghouse Lighting, a su criterio, reparará o reemplazará el

artefacto o le reintegrará el precio de compra.

ADVERTENCIA: UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR LESIONES.

Lea y siga las instrucciones exactamente como se indica. Si las

instrucciones no son claras, no proceda con la instalación.

Consulte a un electricista certificado. Lea todas las instrucciones

antes de comenzar. Para que este artefacto funcione sin riesgos, es

esencial realizar correctamente el cableado. Al cortar o perforar una

pared o el cielo raso, no dañe el cableado eléctrico, las

instalaciones de gas o de agua. Si alguno de los componentes del

artefacto o cableado está dañado, no instale el artefacto.

Devuélvalo al lugar donde lo compró.

NOTA: Para artefactos con tomacorriente de tierra de conveniencia.

ADVERTENCIA: “Este artefacto emplea un tomacorriente de tierra y

no se debe conectar a un tomacorriente de dos cables que no tiene

puesta a tierra.”

Sólo para artefactos provistos con advertencias sobre cables de

alimentación para 75º C o 90º C (estas advertencias aparecen en la

etiqueta U.L. y en el cartón de embalaje).

Peligro de incendio. La mayoría de las casas construidas antes de

1985 tienen cables de alimentación clasificados para 60° C. Antes

de la instalación, consulte a un electricista certificado.

FIGURA 1.

*NO INCLUIDO

Los dibujos pueden no coincidir exactamente con el artefacto incluido.

Sin embargo, las instrucciones de instalación se aplican a este artefacto.

TUERCAS

TAPA (I)

PLACA

POSTERIOR (H)

ARMAZON (J)

PANELES (L)

CUBIERTA (K)

*CAJA DE

EMBUTIR (C)

PLACA DE

MONTAJE

UNIVERSAL (B)

CUBIERTA CON BISAGRAS INSERCION DEL PANEL

TORNILLO

VERDE DE

TIERRA (F)

CONECTORES

DE ROSCA (E)

CABLE DE

TIERRA

*TORNILLOS CAJA

DE EMBUTIR (D) TORNILLOS

DE MONTAJE (A)

ORIFICIO

LATERAL (G)

1. Meta los cables en la caja de embutir (C) (vea la figura 1).

2. Coloque la placa posterior (H) sobre los tornillos de montaje (A).

3. Asegúrela en su lugar con las tuercas tapa (I).

4. Instale el armazón (J) en el conjunto de la cubierta (K) alineando el mecanismo interno

de bisagras con los dos pasadores dentro de la cubierta. Nota: quizás sea necesario presion

ar el armazón para alinearlo con los dos pasadores.

5. Instale los cuatro paneles (L).

6. Instale la(s) lámpara(s). No exceda el vataje recomendado.

Gire el armazón (J) para que quede alineado y fijo en el lado opuesto de la cubierta (K).

8. Conecte el suministro eléctrico en la caja de fusibles.

INSTRUCCIONES DE MONTAJE Y CABLEADO

NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de tier-

ra. Estos artefactos cumplen con todas las especificaciones U.L.

1. Apague la alimentación en la caja de fusibles para evitar la posibilidad de descarga

eléctrica.

2. Enrosque los tornillos de montaje (A) en la placa de montaje universal (B) con los

tornillos de montaje sobresaliendo de la caja de embutir (C) (vea la figura 1).

3. Fije la placa de montaje universal (B) a la caja de embutir (C) con los tornillos

correspondientes (D) (no incluidos).

4. Identifique el color de los cables de su artefacto (vea la figura 2 en la página 11).

5. Para conectar los cables, tome el cable negro del artefacto y colóquelo uniformemente

contra el cable negro de la caja de embutir. No retuerza los cables.

6. Coloque un conector de rosca (E) sobre los cables y enrósquelo hasta que lo sienta firme

(vea la figura 1).

7. Repita los pasos 4 y 5 para conectar el cable blanco del artefacto (grupo B de la figura 2) y

los cables de la caja de embutir.

8. Enrosque parcialmente el tornillo verde de tierra (F) en el orificio lateral (G) de la placa de

montaje universal (B) (vea la figura 1).

9. Enrolle el cable de tierra del artefacto y el cable de tierra de la caja de embutir (de metal o

con forro verde) (C) en el tornillo verde de tierra (F) que está en la placa de montaje

universal (B).

10. Ajuste el tornillo de tierra (F). No los apriete demasiado.

INSTRUCCIONES DE MONTAJE DEL ARTEFACTO

Indice

Lingue:

Altri manuali Westinghouse Apparecchio di illuminazione

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse W-024 Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse W-355 Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse 6564100 Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse W-196 Manuale utente

Westinghouse

Westinghouse W-029 Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse W-045 Manuale utente

Westinghouse

Westinghouse W-002 Manuale utente

Westinghouse

Westinghouse W-007 Manuale utente

Westinghouse

Westinghouse W-276 Manuale utente

Westinghouse

Westinghouse 82504 Manuale utente

Westinghouse

Westinghouse W-194 Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse 6339400 Manuale utente

Westinghouse

Westinghouse W-350 Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuale utente

Manuali Apparecchio di illuminazione popolari di altre marche

Emos

Emos CLASSIC ZY1431T Manuale utente

Hedler

Hedler C 12 silent Manuale utente

Blizzard Lighting

Blizzard Lighting Puck: CSI Manuale utente

Energetic Lighting

Energetic Lighting ELYSL-5004 Series Manuale utente

Lightmaxx

Lightmaxx Shaft 5R Manuale utente

Triarch

Triarch 31083 Manuale utente

Philips

Philips 32614 Series Manuale utente

IKEA

IKEA TIVED Manuale utente

Lightolier

Lightolier LP200 Manuale utente

Chauvet Professional

Chauvet Professional ROGUE R1 BEAM WASH Manuale utente

Martin

Martin MAC 250 Krypton Manuale utente

Cooper Lighting

Cooper Lighting Halo L3232E Manuale utente

Stageline

Stageline ODW-2410RGBW Manuale utente

Light Sky

Light Sky Tornado Series Manuale utente

Lightolier

Lightolier Paralyte 2424 PLA2G9LS26U Manuale utente

Lightolier

Lightolier Lytespan 83ED17S Manuale utente

Lightolier

Lightolier Calculite CS8226 Manuale utente

ArtFox

ArtFox Beam 15R extreme Manuale utente
