OWNER'S MANUAL

שמתשמל ךירדמ

Pinta

Please write model number here for future reference:

:דיתעב ןויעל ןאכ םגד רפסמ בותכ אנא

Saynet-EI-Pinta-WH20

TOOLS REQUIRED

Phillips Screwdriver Wire Cutters Pliers Step Ladder

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

READ AND SAVE THESE INSTRUCTIONS

SAFETY TIPS

1. Proceed with caution. Read all instructions before beginning the installation.

2. WARNING! This fan may be operated only with a 2-pole switch with a 3mm contact opening each.

3. Only an authorized electrician should execute the installation.

4. The installation height, i.e. the distance between the blades and the floor, should be at least 2.3 m.

5. Always maintain the distance between the lamp and inflammable materials (curtains, wall, etc.), as indicated on the pictogram.

6. Make sure the fan is securely fastened at the ceiling.

7. WARNING! Do not use a dimmer type switch to control the fan speed.

8. WARNING! To prevent injuries, make sure the blades are not bent and that there are no objects with in the area of rotation.

WARNING: Do not use this fan in the same room at the same time as a gas or fuel burning fire, unless the flue has been tested under these conditions of use by a competent person.

10. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and

knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not

play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

11.Suitable for use indoors.

12. Before disassembling light kit, make sure the power supply is disconnected from the main supply. Power supply can be on only after installation is completed.

13. The lampshade should not be removed from the light bulb when the power supply is on.

14.Make sure the lampshade is in the fixed position when operating the product.

15.Means for all poles disconnection having a contact separation that provide full disconnection under over voltage category III conditions must be incorporated in the

fixed wiring in accordance with national wiring rules.

16.IP20 the fan is designed for indoor use. It is not designed for installation in a bathroom or any damp area. Please ensure that the lamp does not come into contact

with water.

Saynet-EI-Pinta-WH20

תוחיטבל םיפיט

תוארוהה תא רומשו ארק

:תואבה תוארוהה יפל לועפל ודיפקה ,םישנאב העיגפ וא תולמשחתה ,הפירשל ןוכיס תתחפהל :הרהזא

.הנקתהב ליחתתש ינפל תוארוהה לכ תא ארק .תוריהזב ךשמה .1

.דחא לכ מ"מ 3 עגמ חתפ םע יבטוק-וד גתמ םע קר לעפומ תויהל לוכי הז ררוואמ !הרהזא .2

.הנקתהה תא עצבל ךירצ השרומ יאלמשח קר .3

.רטמ 2.3 תוחפל תויהל ךירצ ,הפצרל םיבהלה ןיב קחרמה רמולכ ,ררוואמה תנקתה הבוג .4

.המרגוטקיפב ןיוצמש יפכ ,)'וכו ריק ,תונוליו( םיקילד םירמוחל הרונמה ןיב קחרמה לע דימת רומש .5

.הרקתל בטיה קזוחמו דומצ ררוואמהש אדו .6

.ררוואמה תוריהמב טולשל ידכ )םמע( רמיד גוסמ גתמב שמתשהל ןיא !הרהזא .7

.בוביסה רוזאב םיצפח ןיאשו םיפופכ םניא םיבהלהש ואדוו ,תועיצפ עונמל ידכ !הרהזא .8

םדא ידי לע ולא שומיש יאנת תחת הטילפה הקדבנ ןכ םא אלא ,קלד וא זג תועצמאב תקלודה שא וב שיש ןמזבו רדחב הז ררוואמב שמתשהל ןיא :הרהזא .9

.ךכל ךמסומה

תחת וא( שומישה יבגל הכרדה םהל הנתינ םא ,עדיו ןויסינ רסוח וא תותחפומ תוישפנ וא תויזיפ תולוכי םע םישנאו הלעמו 8 ליגמ םידליל םג דעוימ הז רישכמ .10

.חוקיפ אלל םידלי ידי לע ועצובי אל רצומה תקוזחתו יוקינ .רישכמב וקחשי אל םידלי .תונכסה תא םיניבמ םהו החוטב הרוצב רישכמב )החגשה

.תיבה ךותב שומישל םיאתמ .11

.הנקתהה םויס רחאל קר לעפומ תויהל לוכי חוכה קפס .ישארה קפסהמ קתונמ חוכה קפס יכ ואדוו ,הרואתה תכרע קוריפ ינפל .12

.למשחה תקפסא קותינ ינפל הרונהמ ליהאה תא ריסהל ןיא .13

.רצומה תלעפה תעב בטיה עבוקמו ול דעוימה םוקמב בכרומ ליהאהש אדוו .14

םאתהב עובקה טוויחב םיבלושמ תויהל םיבייח III הירוגטקמ הובג חתמ ייאנתב אלמ קותינ םירשפאמה ,עגמ תדרפה םע םיבטקה לכ קותינל םיעצמאה .15

.םיימואלה טוויחה יללכל

.םימ םע עגמב אובת אל הרונמהש אדוו אנא .חל רוזאב וא היטבמא רדחב הנקתהל דעוימ וניא אוה .תיבה ךותב שומישל דעוימ ררוואמהIP20 .16

םישרדנ םילכ

םלוס ריילפ לבכ ךתוח ספיליפ גרבמ

Saynet-EI-Pinta-WH20

PREPARING FOR INSTALLATION

הנקתהל הנכה

Unpack and inspect fan carefully to be certain all contents are included. Turn off power

at fuse box to avoid possible electrical shock.

.םינפב םיקלחה לכש אדוותו תוריהזב הזיראהמ ררוואמה תא אצוה

תולמשחתה עונמל ידכ למשחה ןוראב ישארה חוכה גתמ תא דרוה

.תירשפא

Drill two mounting holes in the ceiling joist and securely screw the mounting bracket to

the ceiling using the washers and wood screws provided. The mounting plate should be

able to hold a weight of at least 15.9kgs (35 lbs). NOTE - Proper care must be taken

when mounting to concrete ceilings. For safe mounting, these ceilings may require

stronger screws and plastic plugs or anchors than supplied with the product.

תרזעב הרקתל הילתה תבשות תא בטיה גרבהו הרקתב םירוח ינש חדק

תלגוסמ תויהל הרומא הנקתהה תטלפ .םיקפוסמה ץע יגרבו תויקסדה

תוריהז יעצמאב טוקנל שי - הרעה .ג"ק 15.9 תוחפל לש לקשמ קיזחהל

שורדל תויושע ולא תורקת ,החוטב הנקתהל .ןוטב תורקתל הבכרה תעב

םיקפוסמה הלא רשאמ רתוי םיקזח םינגוע וא קיטסלפמ םירבחמו םיגרב

.רצומה םע

MOUNTING BRACKET INSTALLATION

הילת תבשות תנקתה

Saynet-EI-Pinta-WH20

MOUNTING BRACKET INSTALLATION

הילת תבשות תנקתה

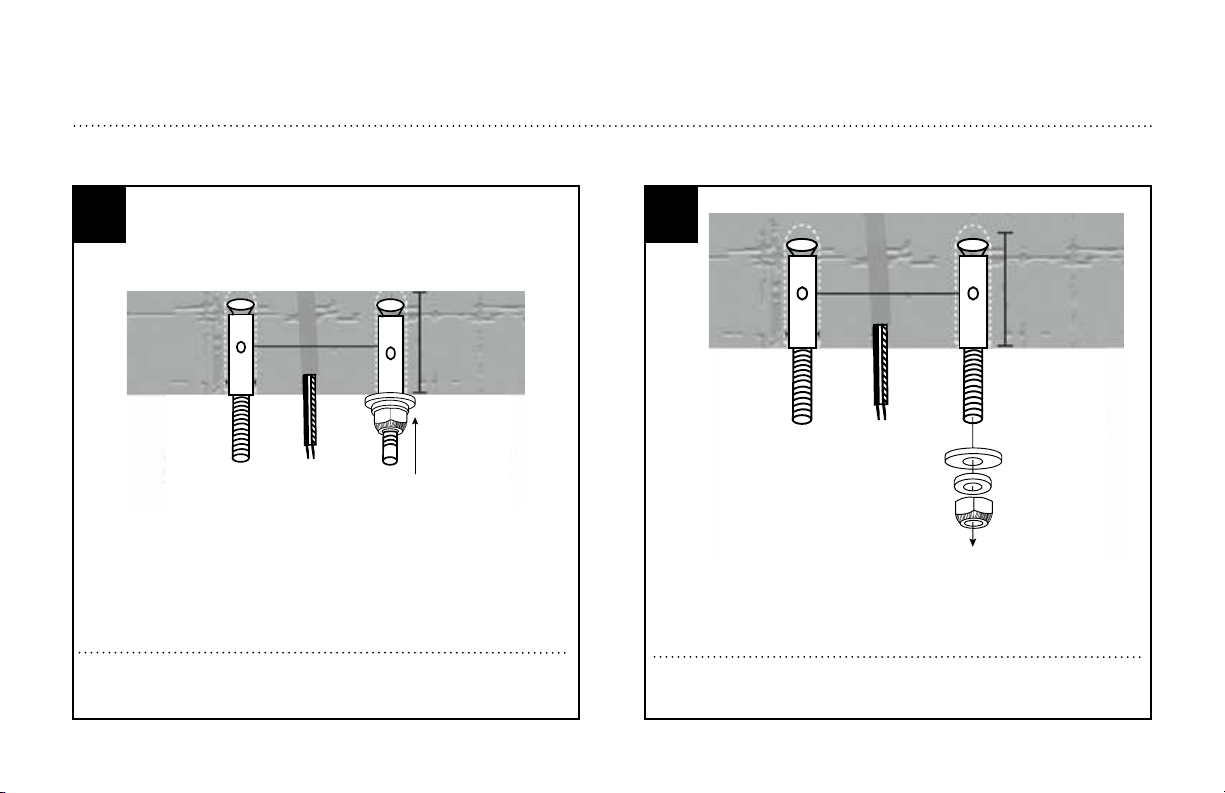

Drill one hole on each side of the supply mains for the expansion anchors. Measure this

distance using the oval slots in the mounting bracket (1) as a guide.

(1)

Note: Proper care must be taken when mounting to concrete ceilings and add

the expansion anchors installation step for mounting bracket.

Drive the expansion anchors (1) into the holes. (Note: do not detach hex nut (2), spring

washer (3) and metal washer (4) for this step).

(1)

(4)

(3)

(2)

תורקת לע הנקתהה תעב תוריהז הנשמב טוקנל שי :הרעה

.ררוואמה תבשות קוזיחל םידחוימ ובמ'ג יגרבב שמתשהלו ןוטב

שי .ובמ'גה יגרב רובע תבשותה ידיצמ דחא לכב דחא רוח חודקל שי

)1( הבכרהה תבשותבש םיצירחה תועצמאב חודיקה יקחרמ תא דודמל

ףרוצמה ךירדמה י"פע

םהש ומכ םירוחה ךותל )1( ובמ'גה יגרב תא סנכה

)םמוקממ תויקסדה וא םימואה תא ררחשת לא ,בל םיש(

Saynet-EI-Pinta-WH20

MOUNTING BRACKET INSTALLATION

הילת תבשות תנקתה

Tighten hex nut until feel the metal expansion anchor is not working loose.

Remove the hex nut, spring washer, metal washer, keep them for next step usage.

ומוקמב קדהתמו בחרתמ ובמ'גה גרובש שיגרתש דע םואה תא גרבה

.קזוחמו קדוהמ בצמל דע

.אבה בלשב שומישל םתוא רומשו תויקסדהו םואה גרוב תא רסה ,תעכ

Saynet-EI-Pinta-WH20

MOUNTING BRACKET INSTALLATION

הילת תבשות תנקתה

Pull the supply mains (1) through the center of the ceiling, and align the two oval holes

in the mounting bracket with the expansion anchors, re-install metal washer, spring

washer and hex nut, tighten the hex nut until the mounting bracket is fix stably.

(1)

Repeat for another one of the expansion anchors.

ינש תא רשייו ,הרקתה זכרמ ךרד )1( למשחה תשר ילבכ תא ךושמ

גרובו תויקסדה תא רבח ,ובמ'גה יגרב םע הבכרהה תבשותב םירוחה

הבכרה תבשותש דע גירבהל ךשמה ,קדוהמ בצמל דע גרבהו םואה

.תוביציב עבקתת

.ינשה ובמ'גה גרובל םג ךילהת ותואב ךשמה

Saynet-EI-Pinta-WH20

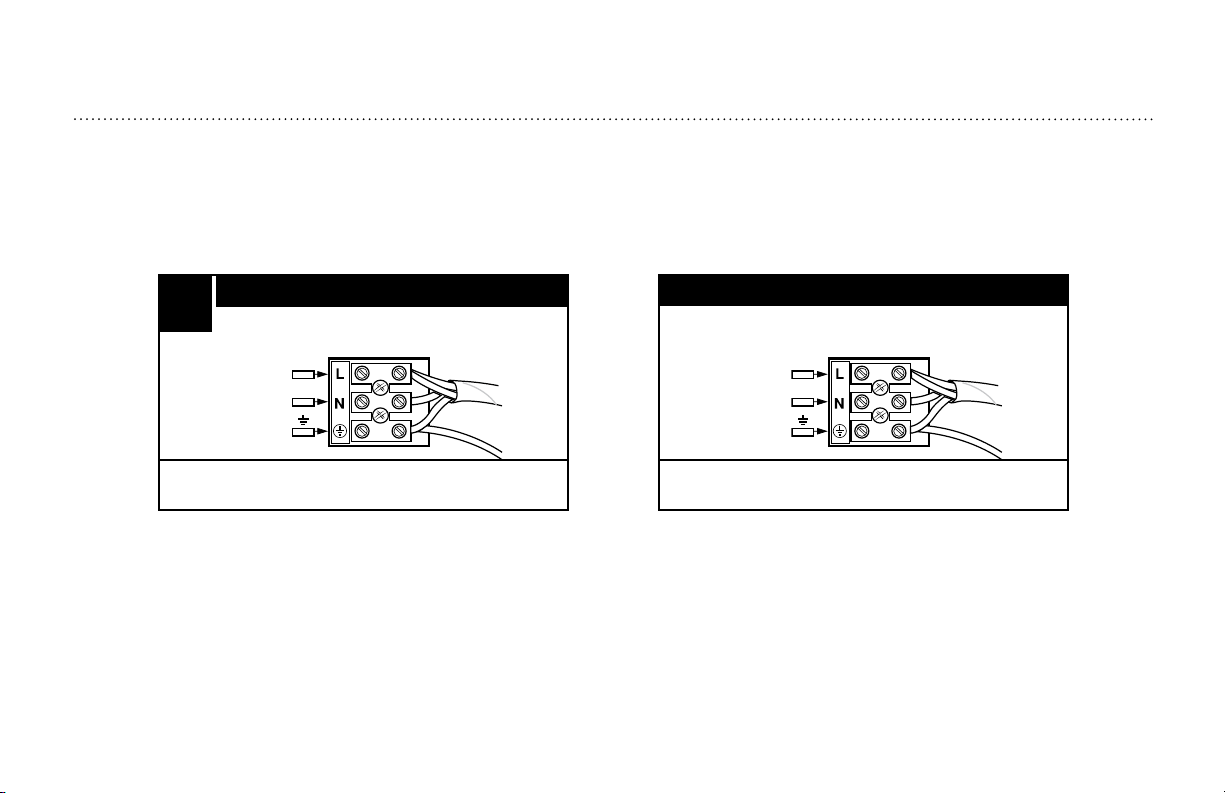

Follow diagram above to make wiring connections to the termi-

nal block on the mounting bracket.

Connector:

Live (L)

Neutral (N)

Ground

From House: TERMINAL BLOCK

Wiring:

WIRING OPTIONS

טוויח תויורשפא

טוויח

:תיבהמ טוויח םיקדהמ תספוק :רבחמל

(L) הזאפ

(N) ספא

הקראה

לע םיקדהמ תספוקל םירוביח רוציל ידכ םישרתה רחא בוקע

.תבשותה

Saynet-EI-Pinta-WH20

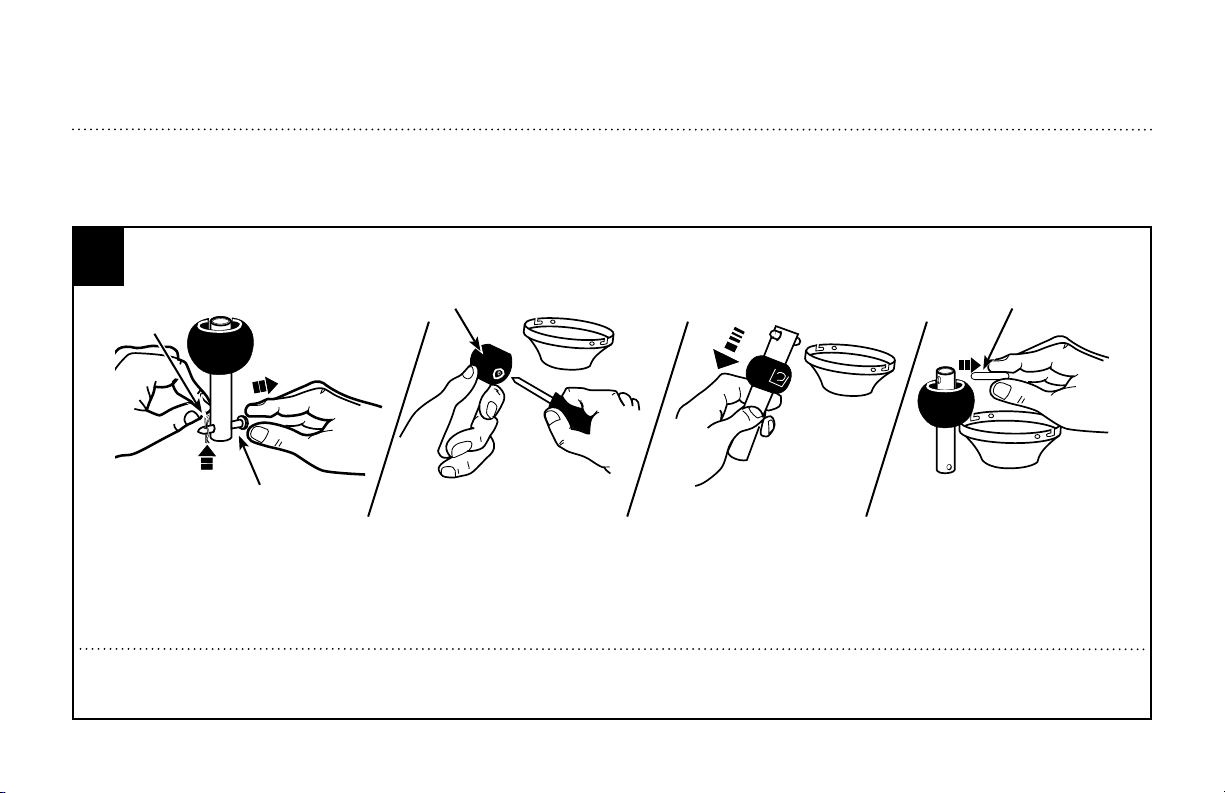

Remove clamp pin (2) and cross pin (1) from downrod. Loosen set screws in downrod ball (3) until ball moves easily up and down the downrod. Slide downrod ball down, exposing cross pin

(4). Do not remove ball completely. Remove cross pin and save for later use.

רודכה תא קלחה .הטמלו הלעמל תולקב ענ רודכהש דע )3( טומה לעש רודכב גרובה תא ררחש .הילת טוממ )1( בחורה תכיס תאו )2( קודיהה תכיס תא רסה

.רתוי רחואמ שומישל רומשו בחורה תכיס תא רסה .ןיטולחל רודכה תא ריסת לא .)4( החטבאה תכיס תא ףושחו הטמ יפלכ

DOWNROD MOUNT

הילת טומ תנקתה

Saynet-EI-Pinta-WH20

DOWNROD MOUNT

הילת טומ תנקתה

Insert the downrod through the canopy and coupling cover. Carefully thread lead

wires and plug through the downrod and ball assembly.

Re-install cross pin into downrod and slide downrod ball up until cross pin fits firmly into

ball. Tighten set screws in ball.

.ןוילעה יוסיכה ךרדו דמצמה הסכמ ךרד הילתה טומ תא סנכה

הילת טומ ךרד ריהמה רבחמה תאו םיטוחה תא תוריהזב לחשה

.רודכהו

דע הלעמ יפלכ רודכה תא קלחהו הילת טומל בחורה תכיס תא שדחמ ןקתה

.רודכב גרובה תא קדה .רודכה ךותל בטיה סנכית בחורה תכיסש
