Wetelux All-round Manuale utente
Westfalia Bedienungsanleitung
Nr. 109942
„Allround“ Solar-Pumpenset
mit LEDs & Fernbedienung 800 l/h
A
rtikel Nr. 82 06 94
“All-round” Solar Pump Set with
LEDs & Remote Control 800 l/h
A
rticle No. 82 06 94
Bedienungsanleitung
Instruction Manual
II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und
sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzule-
sen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers
III
Übersicht
|
Overvie
w
87
9 10 11
13
15
16 17
12 18
6
5
4
3
2
1
14
19
IV

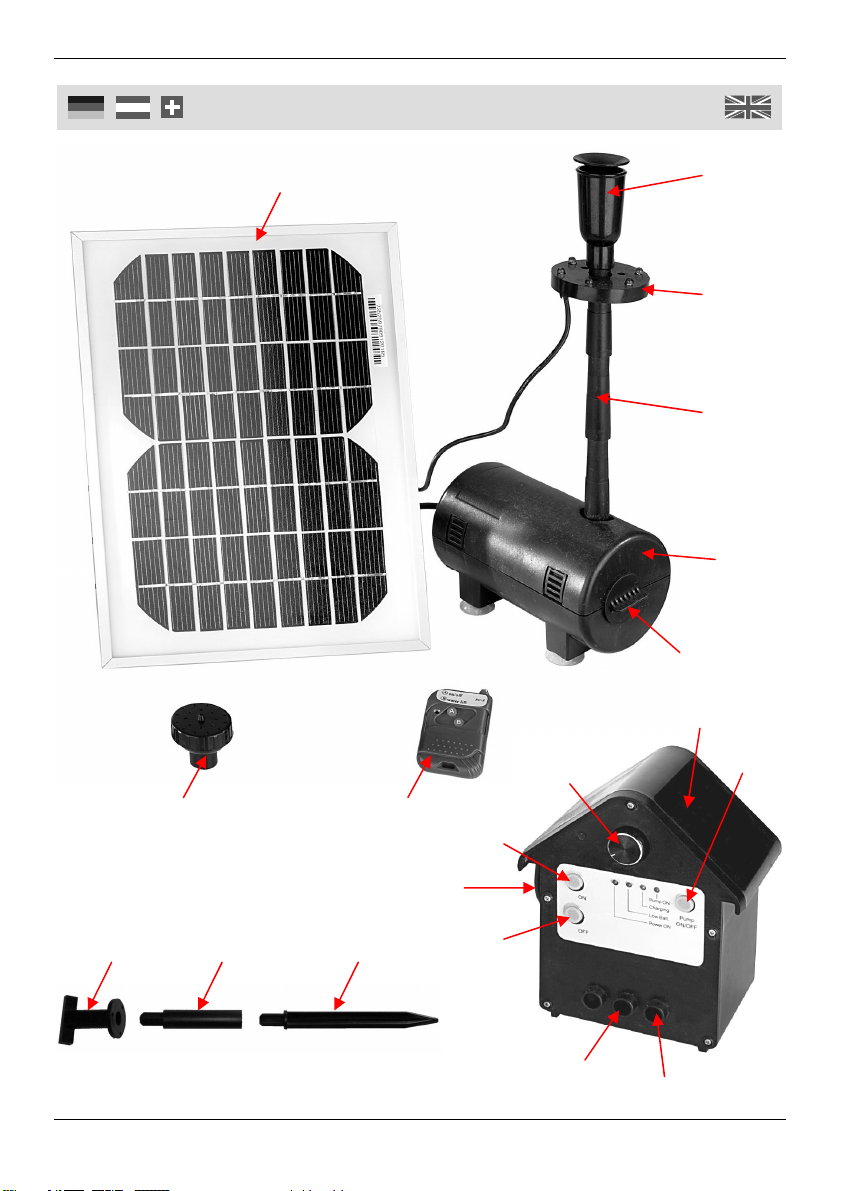

1 Solarmodul Solar Module
2 Einstellbares Kelchstück Adjustable Cup Piece
3 LED-Ring mit Kabel LED Ring with Cable
4 Steigrohr (3x) Riser Pipe (3x)
5 Pumpe mit Kabel Pump with Cable
6 Wasserflusseinstellrad Water Flow Controller
7 Sprinkler Sprinkler
8 Fernbedienung Remote Control
9 Halterung für Solarmodul Attachment for Solar Module
10 Verlängerungsstück Extension Piece
11 Aufstellspieß Ground Stake
12 Wasserflusseinstellrad Water Flow Controller
13 Einschaltknopf ON Power ON Button
14 Solarmodulanschluss Solar Module Connector
15 Ausschaltknopf OFF Power OFF Button
16 Pumpen-Anschlussbuchse Pump Socket
17 LED-Anschlussbuchse LED Socket
18 Ein-/Ausschaltknopf für Pumpe Pump ON/OFF Button
19 Akkueinheit Battery Unit
Übersicht
|
Overvie
w
1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise................................................................................Seite 2
Bestimmungsgemäße Verwendung .......................................................Seite 3
Montage..................................................................................................Seite 3
Inbetriebnahme ......................................................................................Seite 4
Austauschen der Batterien in der Fernbedienung..................................Seite 5
Reinigung der Pumpe.............................................................................Seite 5
Reinigung der Solarmodule....................................................................Seite 7
Technische Daten ..................................................................................Seite 8
Safety Notes...........................................................................................Page 9
Intended Use..........................................................................................Page 10
Assembling.............................................................................................Page 10
Using ......................................................................................................Page 11
Replacing the Batteries of the Remote Control......................................Page 12
Cleaning the Pump.................................................................................Page 12
Cleaning the Solar Module.....................................................................Page 14
Technical Data .......................................................................................Page 15
2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen folgende Hinweise:
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedie-
nungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Verschluckbare
Kleinteile, Plastiktüten etc. können zu einem gefährlichen Spielzeug für Kinder
werden.
Das Pumpenset ist kein Spielzeug. Halten Sie es von Kindern fern.
Verlegen Sie die Kabel so, dass sie nicht zur Stolperfalle werden können.
Das Solarmodul muss wie ein Produkt aus Glas behandelt werden. Es ist nicht
begehbar.
Das Solarmodul und die Akkueinheit dürfen nicht unter Wasser betrieben
werden. Stellen Sie diese z.B. am Teichrand an einem ebenen und überflu-
tungssicheren Ort auf.
Schützen alle Teile des Sets vor Staub, Schmutz, extremen Temperaturen und
starker mechanischer Belastung.
Bei Beschädigungen an der Pumpe, an der Akkueinheit oder am Solarmodul
dürfen diese nicht weiter benutzt werden und müssen von einer Fachkraft
repariert werden.
Nehmen Sie die Batterien bei längerem Nichtgebrauch aus der Fernbedie-
nung.
Betreiben Sie die Pumpe nur mit der mitgelieferten Akkueinheit. Verwenden
Sie die Akkueinheit nicht zum Betreiben anderer Geräte.
Betreiben Sie die Pumpe nur in klarem Wasser (max. 50°C). Verwenden Sie
die Pumpe niemals zur Förderung von Lebensmitteln. Halten Sie die Pumpe
von leicht entflammbaren Flüssigkeiten fern.
Lassen Sie die Pumpe nie trocken laufen, um Beschädigungen zu vermeiden.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine Veränderungen oder
Reparaturversuche. Das Gerät enthält keine durch Sie auswechselbaren oder
zu reparierenden Teile. Wenden Sie sich bitte bei Fragen oder Problemen an
unseren Kundenservice.
Batterien und Akkus gehören nicht in den
Hausmüll.
Sie können sie kostenlos an uns zurücksenden oder
bei örtlichen Geschäften oder Batteriesammelstellen
abgeben.
3
Inbetriebnahme
Bestimmungsgemäße Verwendung
Das Solar-Pumpenset ist für den Einsatz im Außenbereich in Gartenteichen oder
Brunnen konzipiert. Je nach Sonneneinstrahlung auf das Solarmodul wird der
Akku geladen und die Pumpe fördert Wasser.
Das Pumpenset zeichnet sich besonders durch seine Montagefreundlichkeit aus.
Zum Aufbau ist kein Werkzeug erforderlich.
Montage

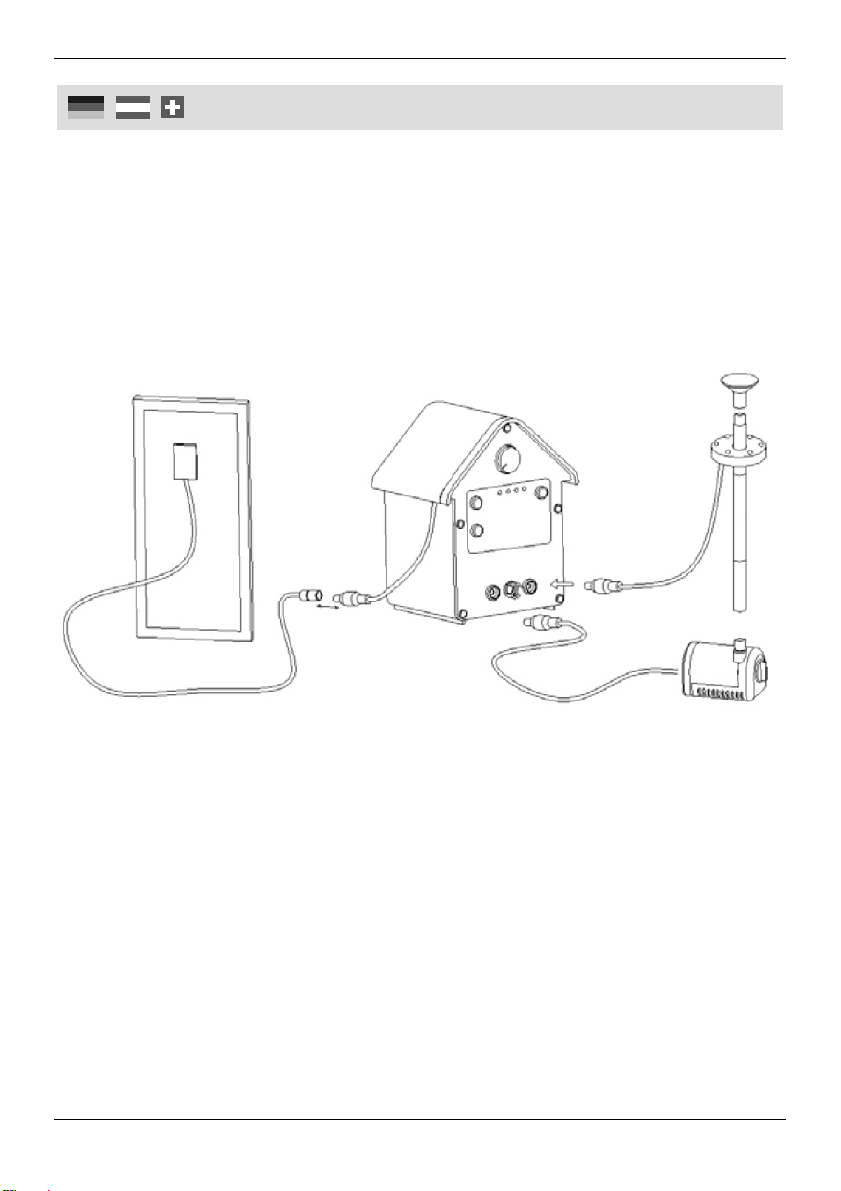

1. Verbinden Sie je nach Bedarf 1 – 3 Steigrohrteile (4) und stecken Sie diese
auf die obere Öffnung der Pumpe. Das Set beinhaltet einen Sprinkleraufsatz
(7) und ein einstellbares Kelchstück (2), die wahlweise als Abschluss auf das
Steigrohr gesetzt werden können. Falls gewünscht, stecken Sie den LED-Ring
(3) auf das oberste Steigrohrelement (4) und verbinden Sie dessen Kabel mit
der LED-Anschlussbuchse (17).
2. Verbinden Sie die Pumpe (5) mit der Pumpen-Anschlussbuchse (16) der
Akkueinheit (19).
3. Schließen Sie das Solarmodul (1) an den Solarmodulanschluss (14) an.

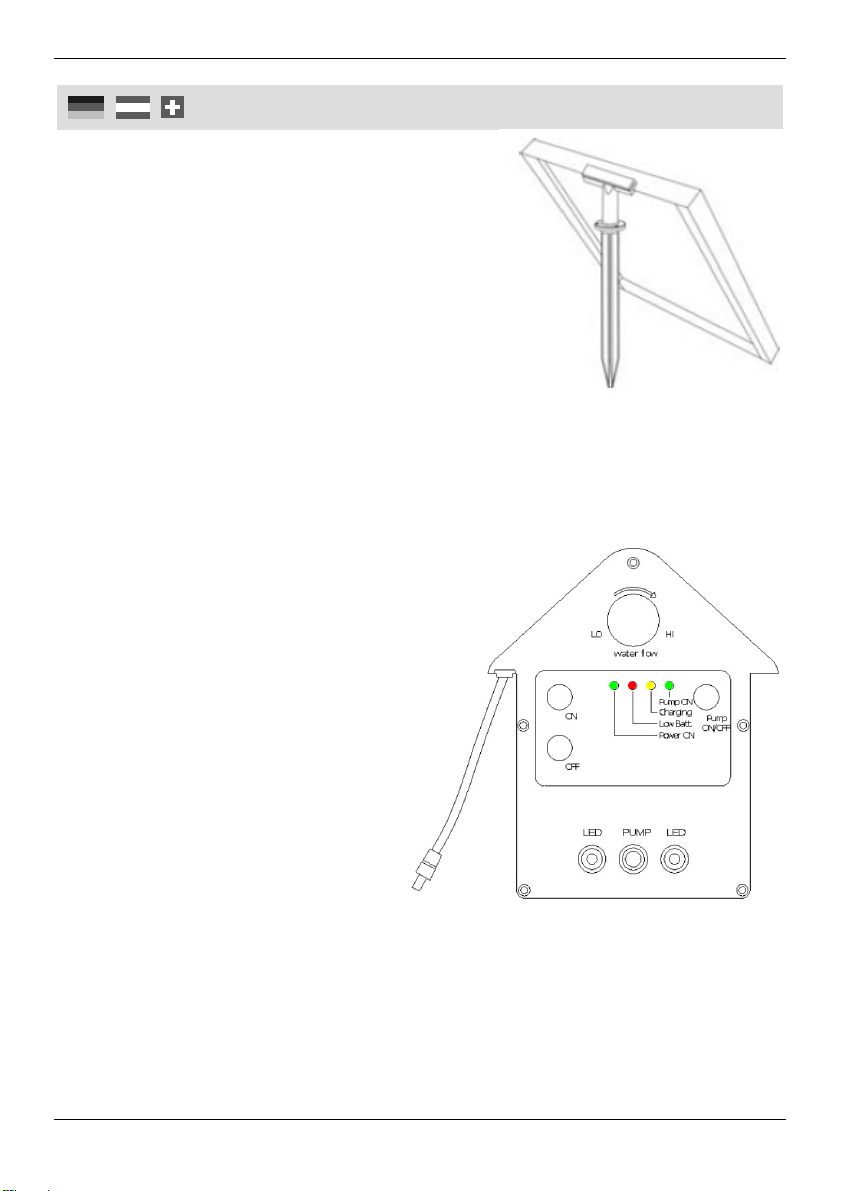

4. Stellen Sie das Solarmodul so auf, dass es zur Mittagszeit möglichst direkter
Sonneneinstrahlung ausgesetzt ist. Verwenden Sie hierzu den Aufstellspieß
(11), welcher noch mit einem Verlängerungsstück (10) erweitert werden kann.
Befestigen Sie die Halterung (9) am Solarmodul. Vermeiden Sie jegliche Art
von Beschattung, um den höchstmöglichen Energieertrag zu erhalten.
4
Inbetriebnahme
5. Stellen Sie die Pumpe nach Möglichkeit auf
einige Steine in den Teich und nicht auf den
Teichboden, da sonst zu viel Schmutz an-
gesaugt wird. Fixieren Sie die Pumpe mit
einigen Steinen. Verwenden Sie die Saug-
näpfe an der Pumpe, um diese auf einem
glatten Untergrund zu befestigen. Stellen
Sie sicher, dass die Pumpe komplett im
Wasser eingetaucht ist.
Achtung:
Die Oberfläche des Solarmoduls besteht aus Glas. Achten Sie bei der Montage
darauf, dass das Glas nicht bricht, es besteht Verletzungsgefahr. Ein gebroche-
nes Modul kann nicht mehr repariert werden und muss umweltgerecht entsorgt
werden.
Inbetriebnahme
Laden Sie den Akku vor der
ersten Inbetriebnahme für ca. 8
Stunden auf.
Drücken Sie auf den Einschalt-
knopf ON (13), um das System
einzuschalten. Die erste LED der
Akkueinheit leuchtet grün („Power
ON“).
Drücken Sie auf den Ein-
/Ausschaltknopf (18), oder auf
den Einschaltknopf ON an der
Fernbedienung (vorher Staban-
tenne ausziehen), um die Pumpe
in Betrieb zu nehmen. Die Pumpe
läuft nun für 2 Stunden und schal-
tet sich dann automatisch wieder ab.
Drücken Sie während die Pumpe läuft erneut auf den Ein-/Ausschaltknopf (18)
oder auf den Ausschaltknopf OFF an der Fernbedienung, um die Pumpe
vorzeitig auszuschalten.
Während die Pumpe mit Solarstrom betrieben wird, kann gleichzeitig der Akku
bei ausreichender Sonnenbestrahlung des Solarmoduls geladen werden. Die
dritte LED (Charging) an der Akkueinheit leuchtet/blinkt dabei gelb.
5
Inbetriebnahme
Blinkt die zweite LED in rot, so ist der Akku entladen und ein Betrieb der
Pumpe ist nur noch über das Solarmodul möglich. Laden Sie den Akku für
mind. 3 Stunden über das Solarmodul per direkter Sonnenbestrahlung auf.
Wasserstrahlstärke einstellen: Drehen Sie das Einstellrad (12) im Uhrzeiger-
sinn, um die Stärke des Wasserstrahls zu erhöhen. Drehen Sie das Einstellrad
gegen den Uhrzeigersinn, um die Stärke des Wasserstrahls zu verringern. Die
Einstellung der Wasserstrahlstärke kann zusätzlich über das Wasserflussein-
stellrad (6) an der Pumpe voreingestellt werden.
Die LEDs (3) leuchten bei Dunkelheit automatisch, wenn die Pumpe einge-
schaltet ist.
Austauschen der Batterien in der Fernbedienung

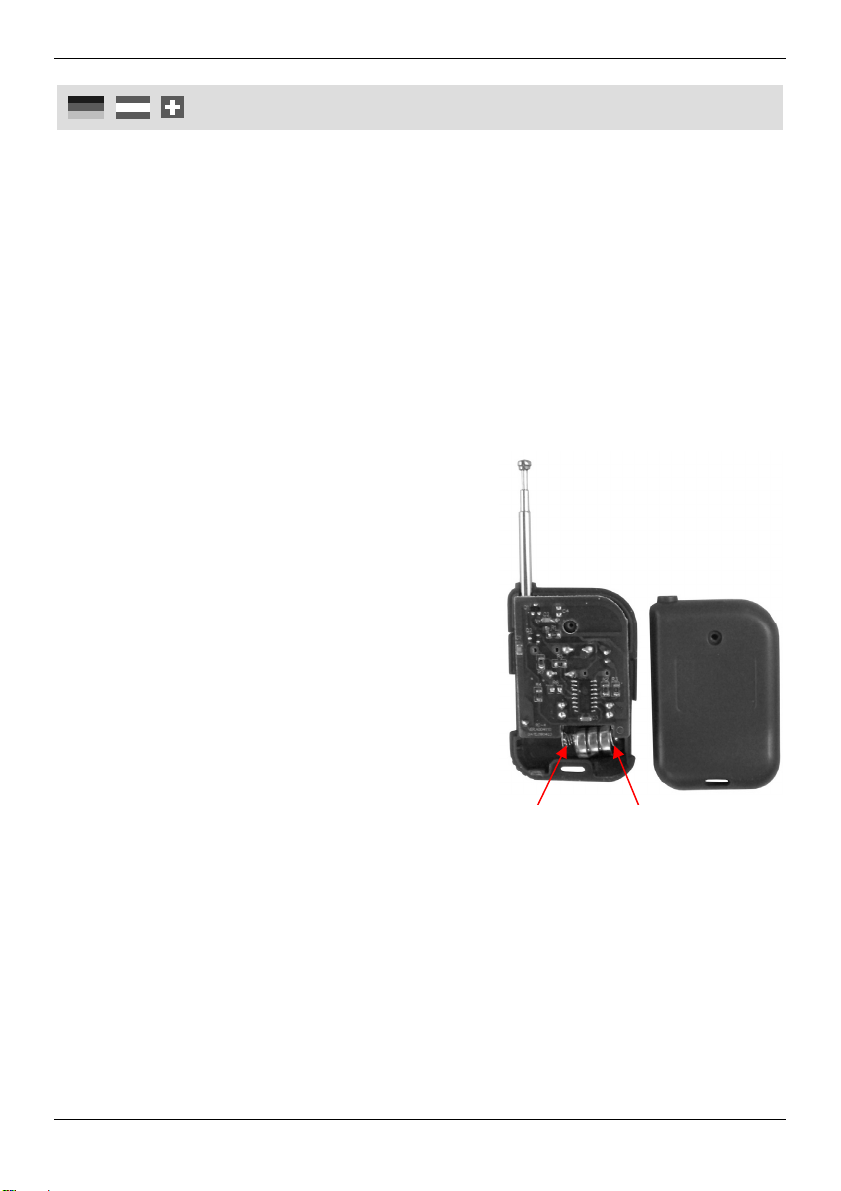

1. Ziehen Sie vor der ersten Benutzung
die Transportsicherungs-Schutzfolie an
der Seite der Fernbedienung heraus.
2. Zum Wechseln der Batterien in der
Fernbedienung, schrauben Sie die
Schraube auf der Rückseite ab und
öffnen Sie das Gehäuse.
3. Tauschen Sie die leeren Batterien durch
drei neue Batterien des gleichen Typs
und Abmessung (Typ: Knopfzellen, LR
936 bzw. AG9) aus. Tipp: Stecken Sie
die neuen Knopfzellen nach Möglichkeit
in den transparenten Schlauch, da
dieser als Batteriehalterung dient.
4. Beachten Sie beim Wiedereinsetzen der
Batterien unbedingt die richtige Polari-
tät.
Reinigung der Pumpe
Der Filter sollte, je nach Wasserverschmutzung, gelegentlich gereinigt werden.
1. Öffnen Sie das Filtergehäuse, indem Sie die geriffelten Laschen am Oberteil
des Gehäuses eindrücken und das Oberteil vorsichtig nach oben abziehen.
2. Nehmen Sie die Pumpe aus dem Gehäuse und ziehen Sie den Filter vorsichtig
aus dem Gehäuseteil heraus.
3. Waschen Sie den Filter mit warmem Wasser aus und setzen Sie die Teile in
umgekehrter Reihenfolge wieder zusammen.
Minus-Pol Plus-Pol
