Whirlpool RCS3004RS03 Manuale utente

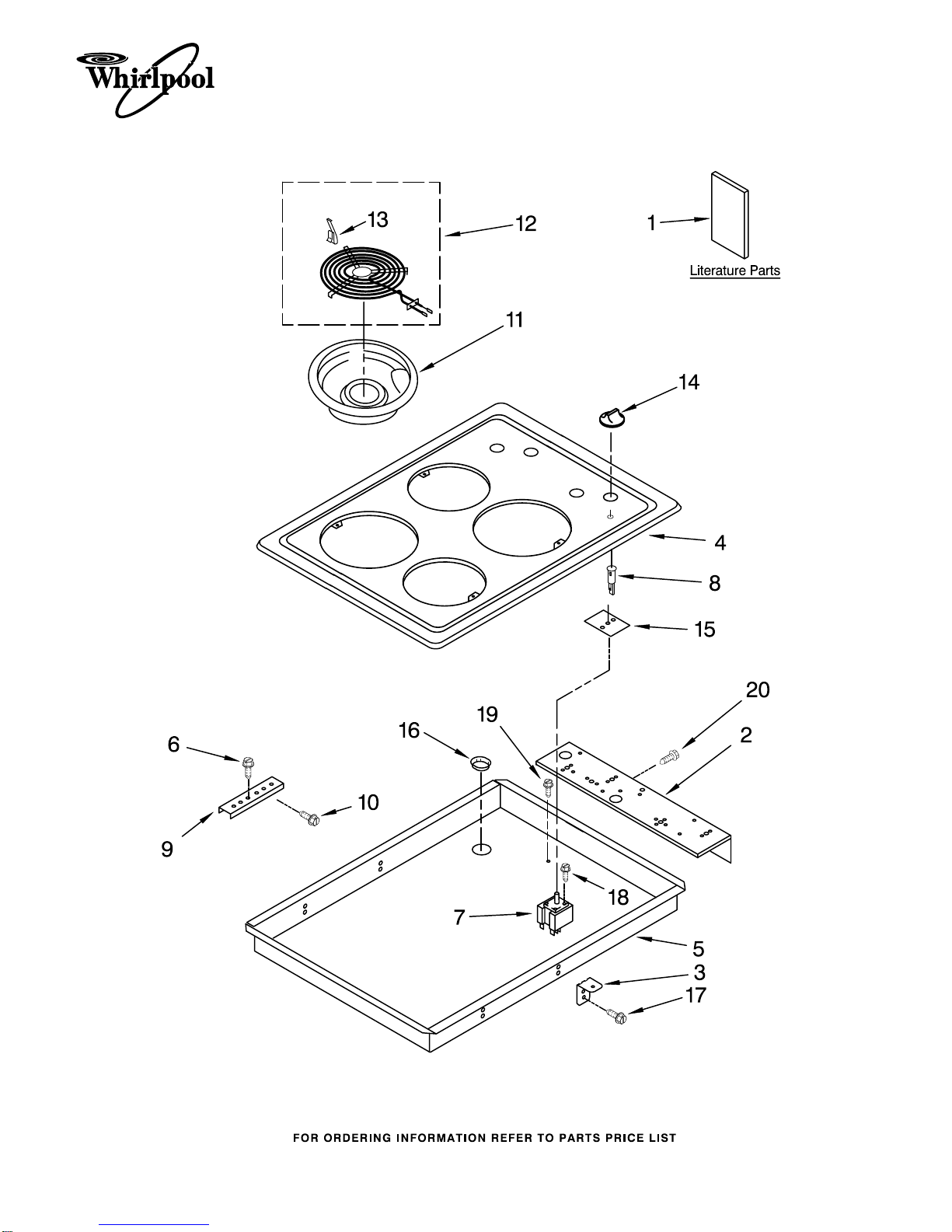

COOKTOP PARTS

1

For Models: RCS3004RS03

(Stainless)

05−08 Litho in U.S.A. (amd)(bay) Part No. W10207234 Rev. A

30" ELECTRIC

BUILT−IN

COOKTOP

COOKTOP PARTS

2

For Models: RCS3004RS03

(Stainless)

W10207234

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286310 Installation

Instructions

W10162164

Use & Care Guide

Safer Cooking Tips

9762761 English

W10065852

French

2 8286401 Bracket, Switch

Mounting

3 3192454 Bracket, Mounting

4

W10140171

Cooktop

5 8286373 Burner Box

6 3400093 Screw

7 Switch, Infinite

3191472 Use W/8" Element

(Silver Shaft)

3191471 Use W/6" Element

(Blue Shaft)

8 4456181 Light, Indicator

9 4455917 Bracket, Mounting

10 3400093 Screw

11 Pan, Surface

W10196406

6" Pan (2)

W10196405

8" Pan (2)

12 Unit, Surface

8053265 6" (2)

8053267 8" (2)

13 3195917 Clip, Element

14

8286043BL

Knob, Control (4)

15 3183956 Seal, Switch

16 3191506 Bushing, Conduit

17 3196537 Screw

18 3400855 Screw

19 3400015 Screw

20 3177991 Screw

WIRING HARNESS PARTS

8286368 Harness, Main

4455805 Grommet

8286375 Conduit Assembly

3196160 Screw
