Whispbar K036W Manuale utente
FittingKit
K036W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 1
x 4
1
Revision No:
6C
FittingKit
K036W
D
MAX kgs (lbs)
W/P
WHD
Ford
Fairlane NA/NB/NC, 4dr Sedan Jun 88-
Feb 94
AU
50 kgs (110 lbs)
50 kgs (110 lbs)
Fairlane NA/NB/NC, 4dr Sedan Oct 88-
Mar 94
NZ
50 kgs (110 lbs)
50 kgs (110 lbs)
Falcon EA/EB/ED, 4dr Sedan Mar 88-Aug
94
AU
50 kgs (110 lbs)
50 kgs (110 lbs)
Falcon EA/EB/ED, 4dr Sedan Sep 88-Sep
94
NZ
50 kgs (110 lbs)
50 kgs (110 lbs)
LTD , 4dr Sedan Oct 88-Jun 95
NZ
50 kgs (110 lbs)
50 kgs (110 lbs)
LTD DA/DC, 4dr Sedan Jun 88-Feb 95
AU
50 kgs (110 lbs)
50 kgs (110 lbs)
Hyundai
Sonata , 4dr Sedan 88- 93
EU
50 kgs (110 lbs)
50 kgs (110 lbs)
Sonata , 4dr Sedan 91- 93
ZA
50 kgs (110 lbs)
50 kgs (110 lbs)
Sonata , 4dr Sedan Apr 88-Nov 93
NZ
50 kgs (110 lbs)
50 kgs (110 lbs)
Sonata , 4dr Sedan Mar 89-Sep 93
AU
50 kgs (110 lbs)
50 kgs (110 lbs)
Sonica , 4dr Sedan 91- 93
EU
50 kgs (110 lbs)
50 kgs (110 lbs)
Nissan
Prairie , 5dr MPV 88- 95
NZ
50 kgs (110 lbs)
50 kgs (110 lbs)
2
FittingKit
K036W
D

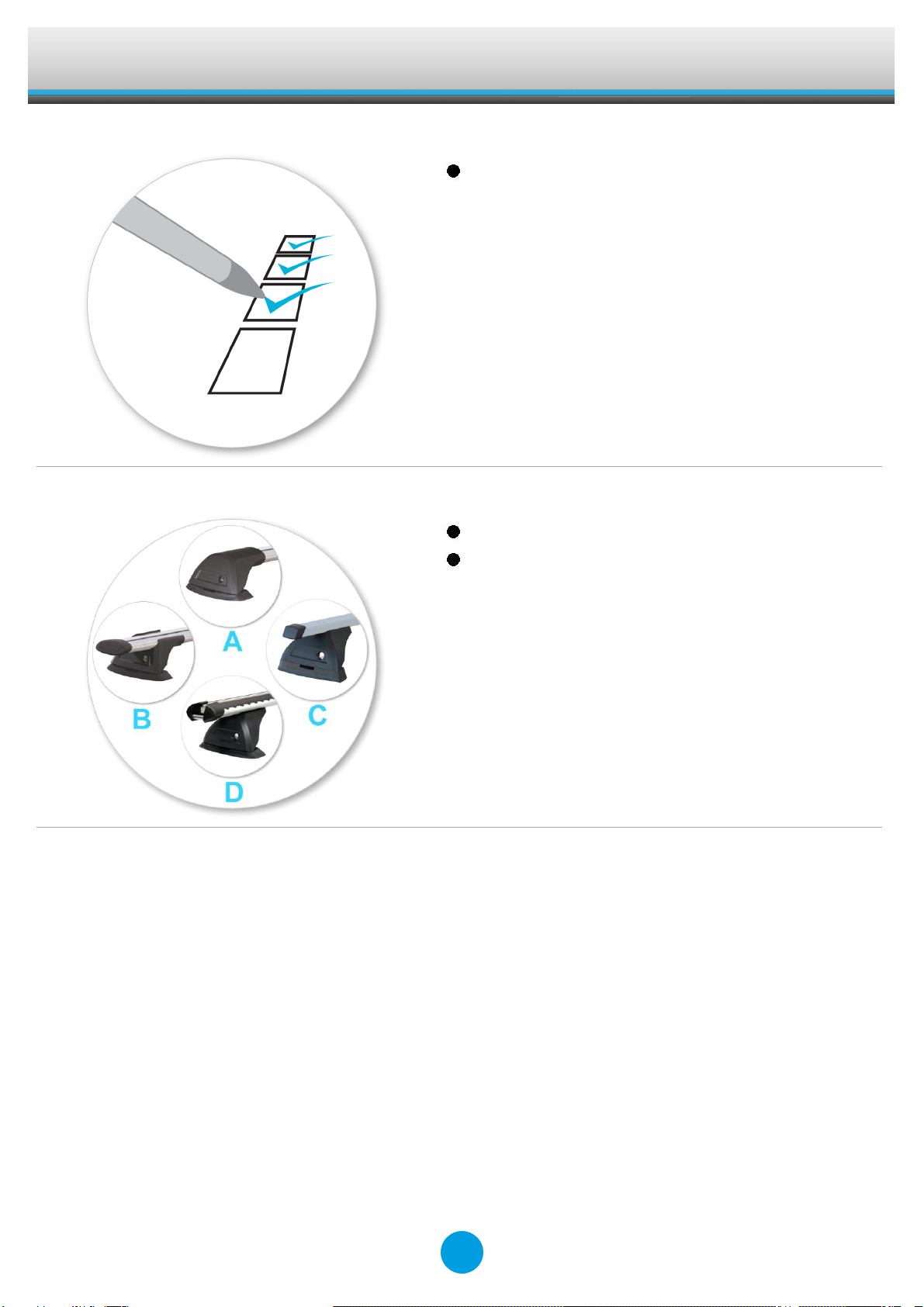

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Dieses Kit ist für die Typen A, B, C und D.
Dargestellt ist der Querträger des Typs A.
Die Anweisungen gelten aber auch für die
Typen B, C und D!
BITTE BEACHTEN: die in dieser Anleitung
gezeigten Klammerillustrationen können von den
Klammern dieses Zubehörsatzes abweichen.
3
FittingKit
K036W
D
Abdeckungen mit Schlüsseln abnehmen.
Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
4
FittingKit
K036W
D

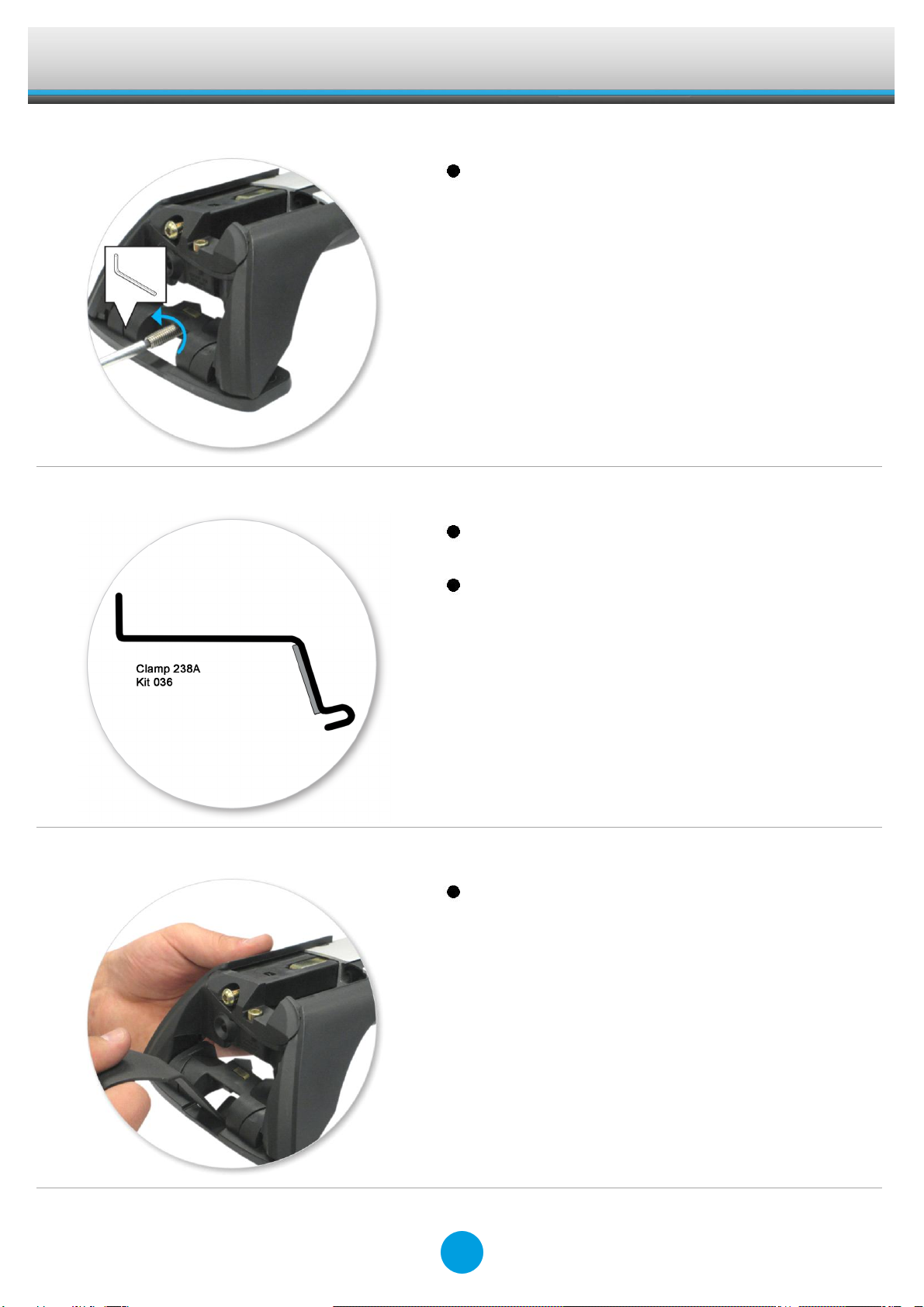

Stellschraube entfernen.
Sicherheitsstreifen in vier gleich lange Teile
schneiden.
Sicherheitsstreifen wie gezeigt anbringen.
Wenn nötig, zurecht schneiden.
An jedem Fuß eine Klammer befestigen.
ACHTUNG: Einige Klammern tragen
Hinweise zur Montageposition (z.B. "vorne
rechts").
5
FittingKit
K036W
D
Stellschraube so wieder einsetzen, dass sie
durch die Öffnung in der Klammer geht.
Stellschraube nicht wieder festziehen!
Montieren Sie das Gummi-Pad (wird
zusammen mit der Querstange geliefert) an
dem Fuß.
Achten Sie darauf, dass die Pads in die
Öffnungen unter den Füßen passen.
6
FittingKit
K036W
D
Befestigung
Setzen Sie den Querträger auf das
Fahrzeug. Der empfohlene Mindestabstand
zwischen den Trägern beträgt 700 mm
(sofern nicht anders angegeben).
Wird unter die Gummidichtungen des
Türrahmens geklemmt
Füße am Querträger so einstellen, dass sie
von den Enden der Querträger gleich weit
entfernt und die Klammern fest mit der
Karosserie verbunden sind.
Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
7
FittingKit
K036W
D
Befestigungsschrauben an beiden
Schenkeln gleichmäßig anziehen.
Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
Abdeckungen aufsetzen und mit Schlüsseln
verschließen (s. Abb.).
8
FittingKit
K036W
D
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
9
FittingKit
K036W
D
Sicherheitshinweise & Tipps
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
