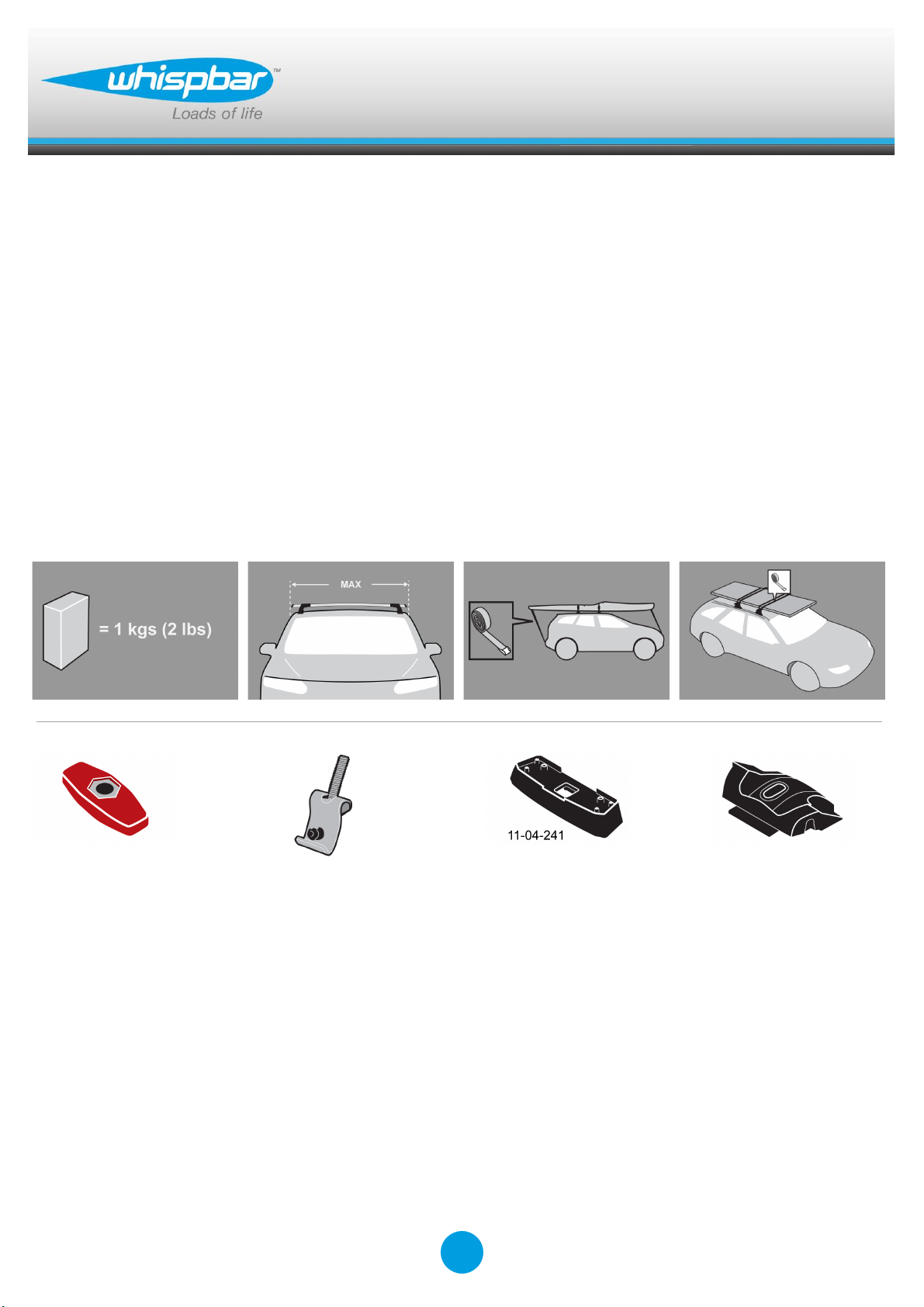

Whispbar K453W Manuale utente
FittingKit
K453W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 4
x 4
x 4
x 4
1
Revision No:
5C
FittingKit
K453W
D

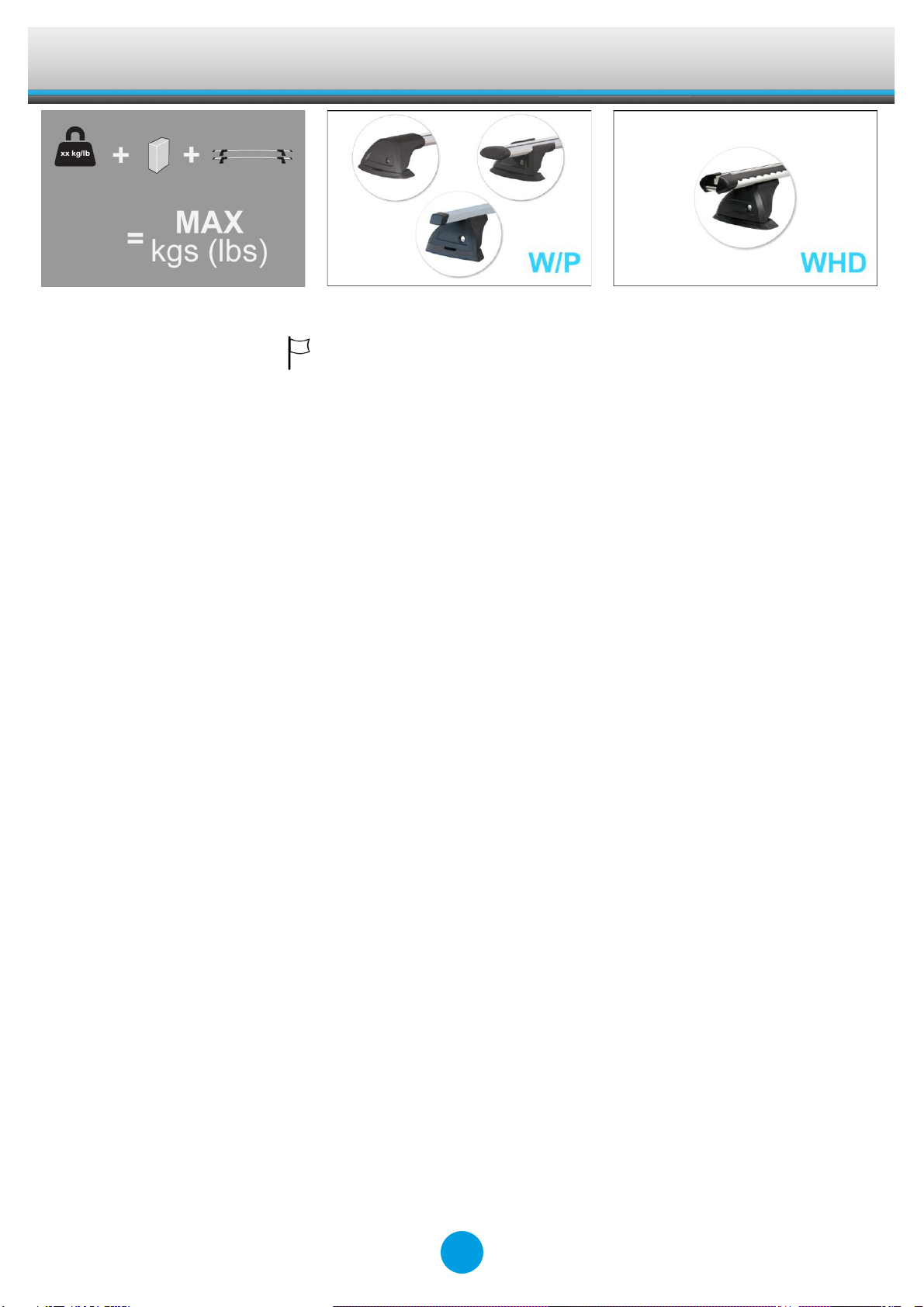

MAX kgs (lbs)
W/P
WHD
Chevrolet
Tracker , 3dr SUV 98- 04
US
75 kgs (165 lbs)
75 kgs (165 lbs)
Pontiac
Vibe , 5dr Hatch 09-+
US
60 kgs (132 lbs)
60 kgs (132 lbs)
Suzuki
Escudo , 3dr SUV 98- 04
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
Grand Vitara , 3dr SUV 98- 04
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
Grand Vitara , 3dr SUV 99- 05
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
Grand Vitara , 3dr SUV 99- 05
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
Toyota
Matrix , 5dr Hatch 09-+
US
60 kgs (132 lbs)
60 kgs (132 lbs)
2
FittingKit
K453W
D

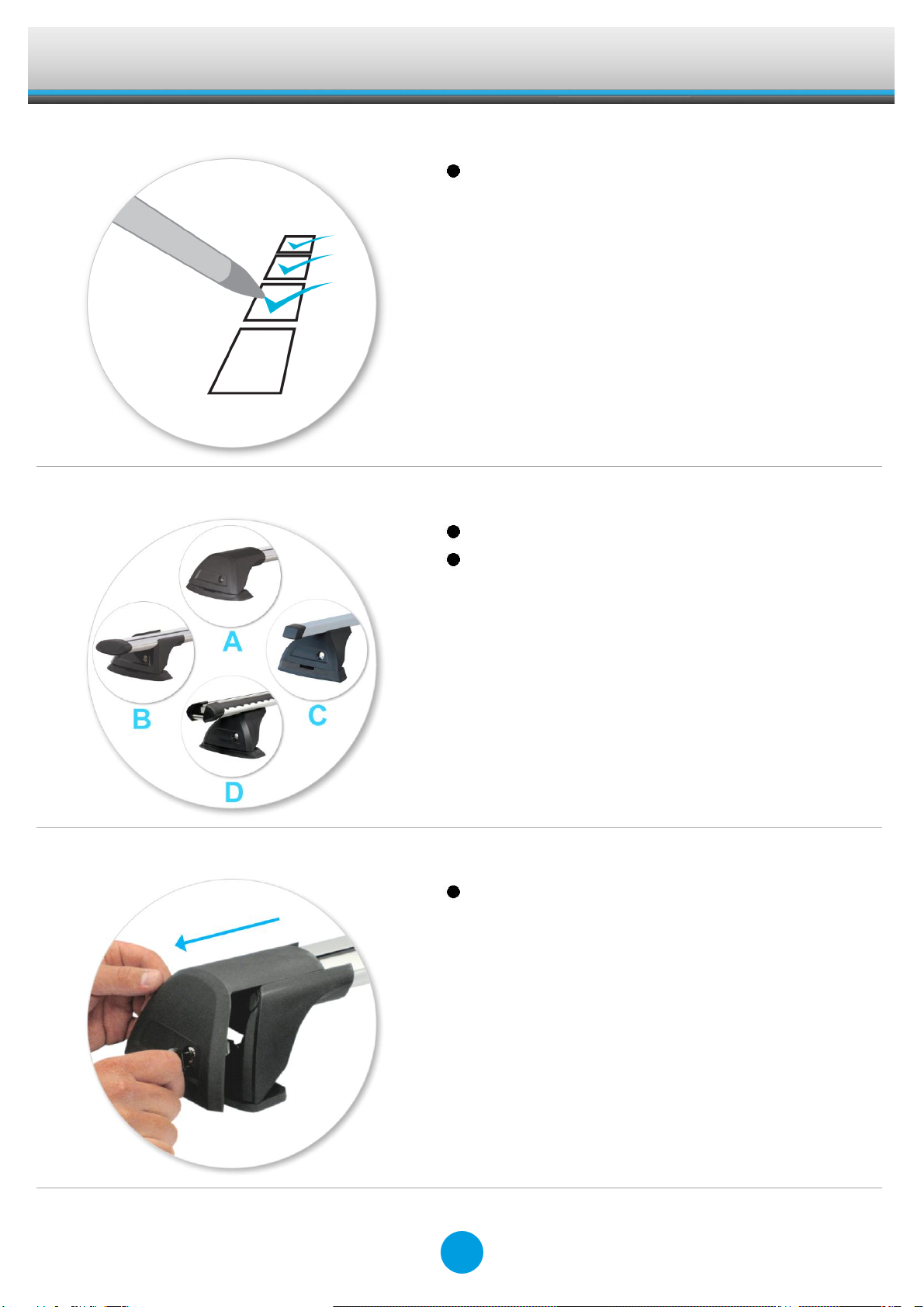

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Dieses Kit ist für die Typen A, B, C und D.
Dargestellt ist der Querträger des Typs A.
Die Anweisungen gelten aber auch für die
Typen B, C und D!
Abdeckungen mit Schlüsseln abnehmen.
3
FittingKit
K453W
D

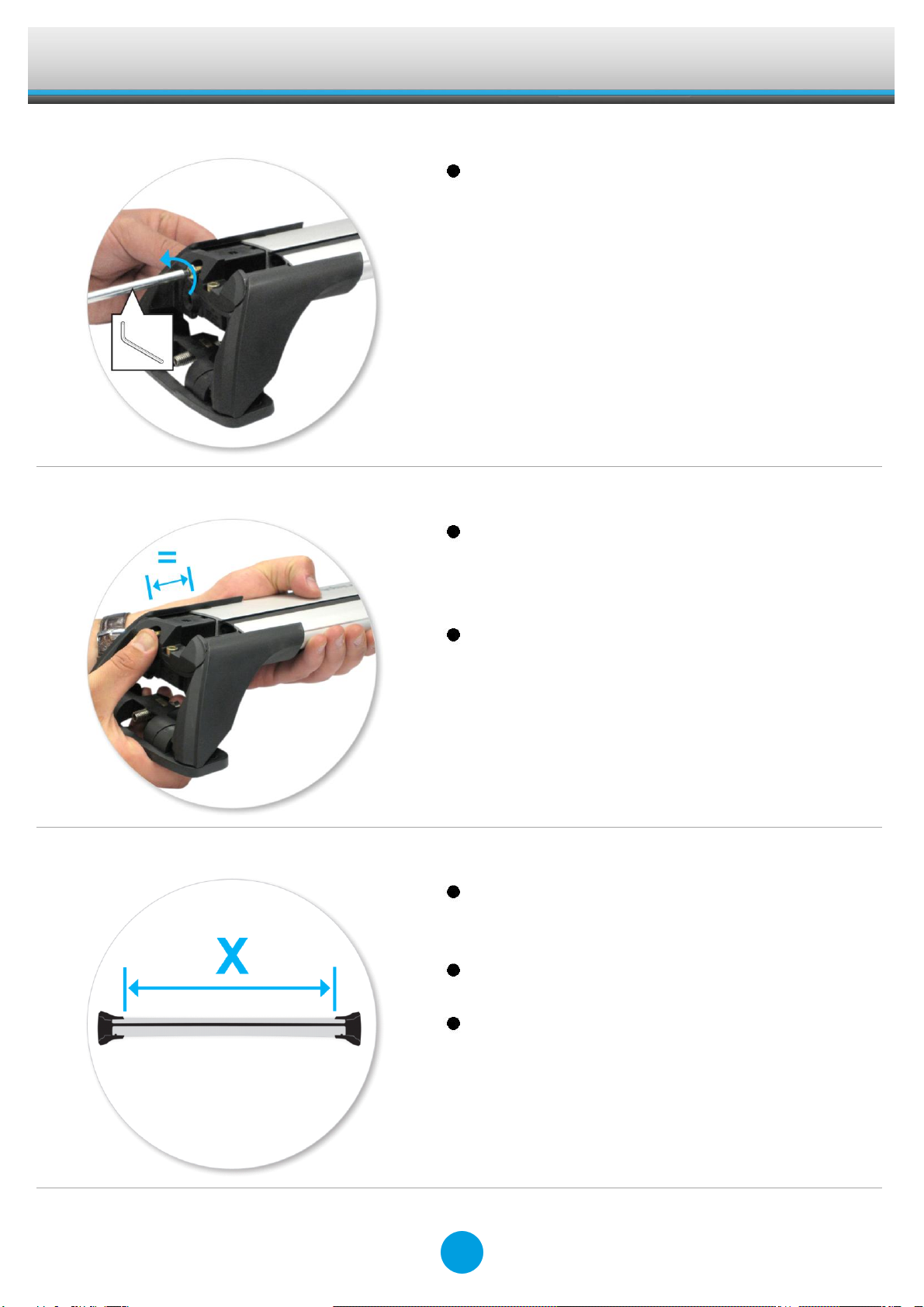

Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
Beide Stangen auf Länge einstellen. (Siehe
hierzu die Anleitung zum Einstellen der
Querträger!)
Zur Montage an werksseitig vorgesehenen
Montagepunkten
Im hinteren Teil dieser Bedienungsanleitung
finden Sie Informationen speziell für Ihr
Fahrzeug.
4
FittingKit
K453W
D

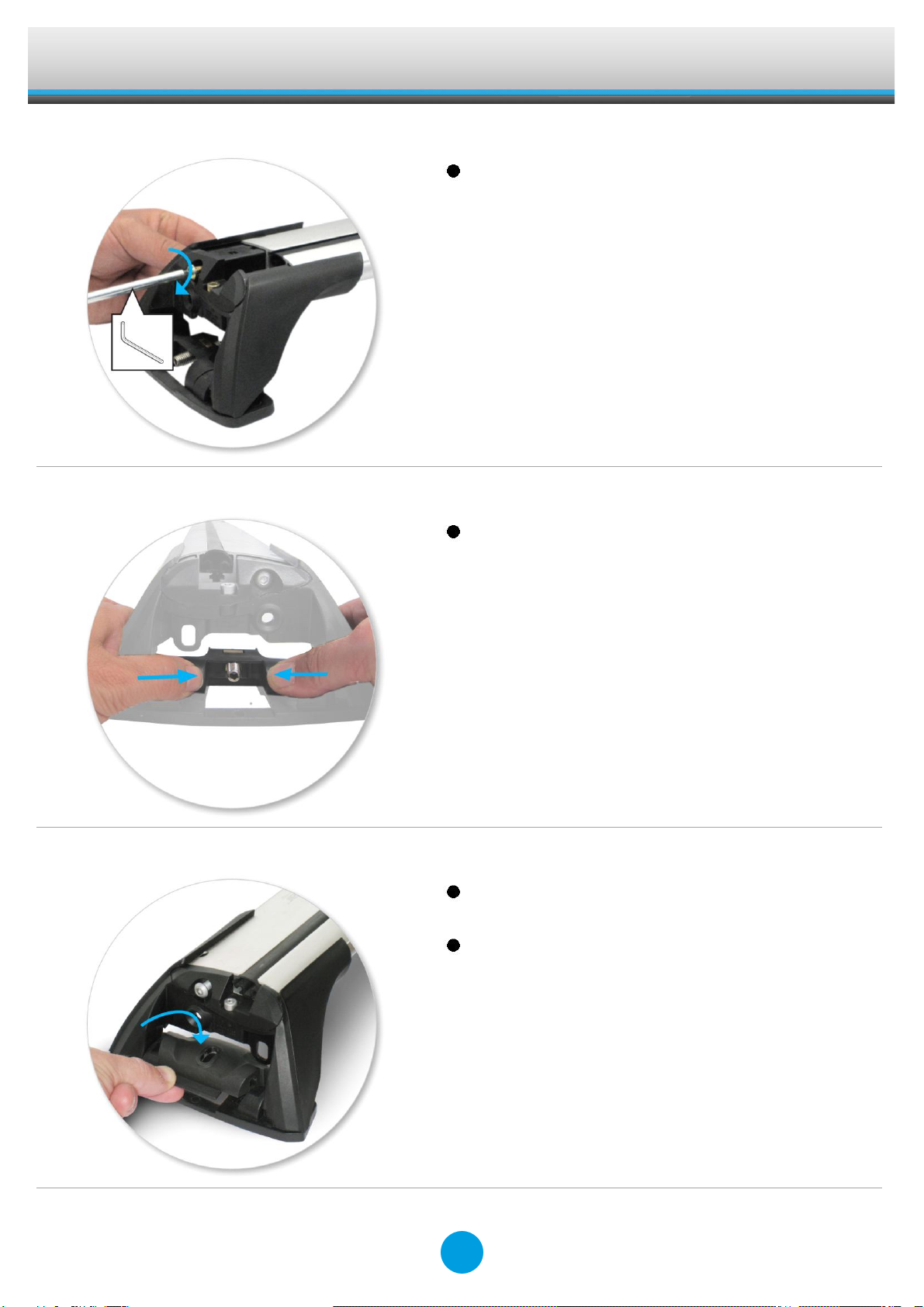

Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
Klemmblock nach hinten drücken und so
entfernen.
Innenblock aus dem Montage-Kit in den Fuß
einsetzen.
Montage bei allen Beinen wiederholen.
5
FittingKit
K453W
D
Gummidichtung aus dem Montagekit auf das
Fußteil stecken.
Befestigung
Abdeckungen der Befestigungspunkte am
Fahrzeug entfernen.
Haken Sie die Klammern in die
Fixierungspunkte am Fahrzeug.
Dies an allen vier Punkten wiederholen.
6
FittingKit
K453W
D

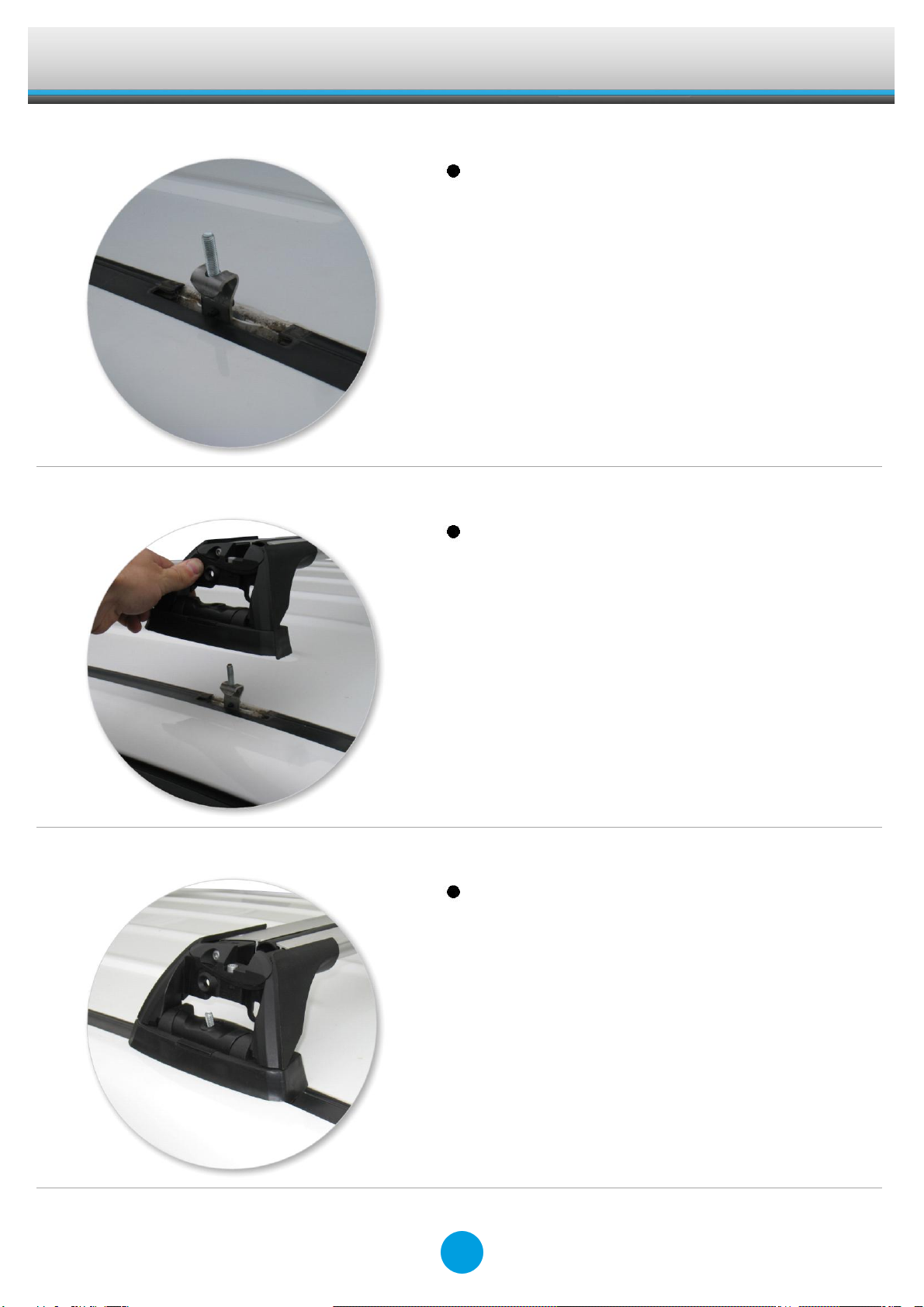

Stellen Sie sicher, dass die Klammer innen
aufrecht sitzt.
Montieren Sie die Querstange über der
Dachrillenklammer.
Stellen Sie sicher, dass die Schraube aus
dem Bein herausragt.
7
FittingKit
K453W
D

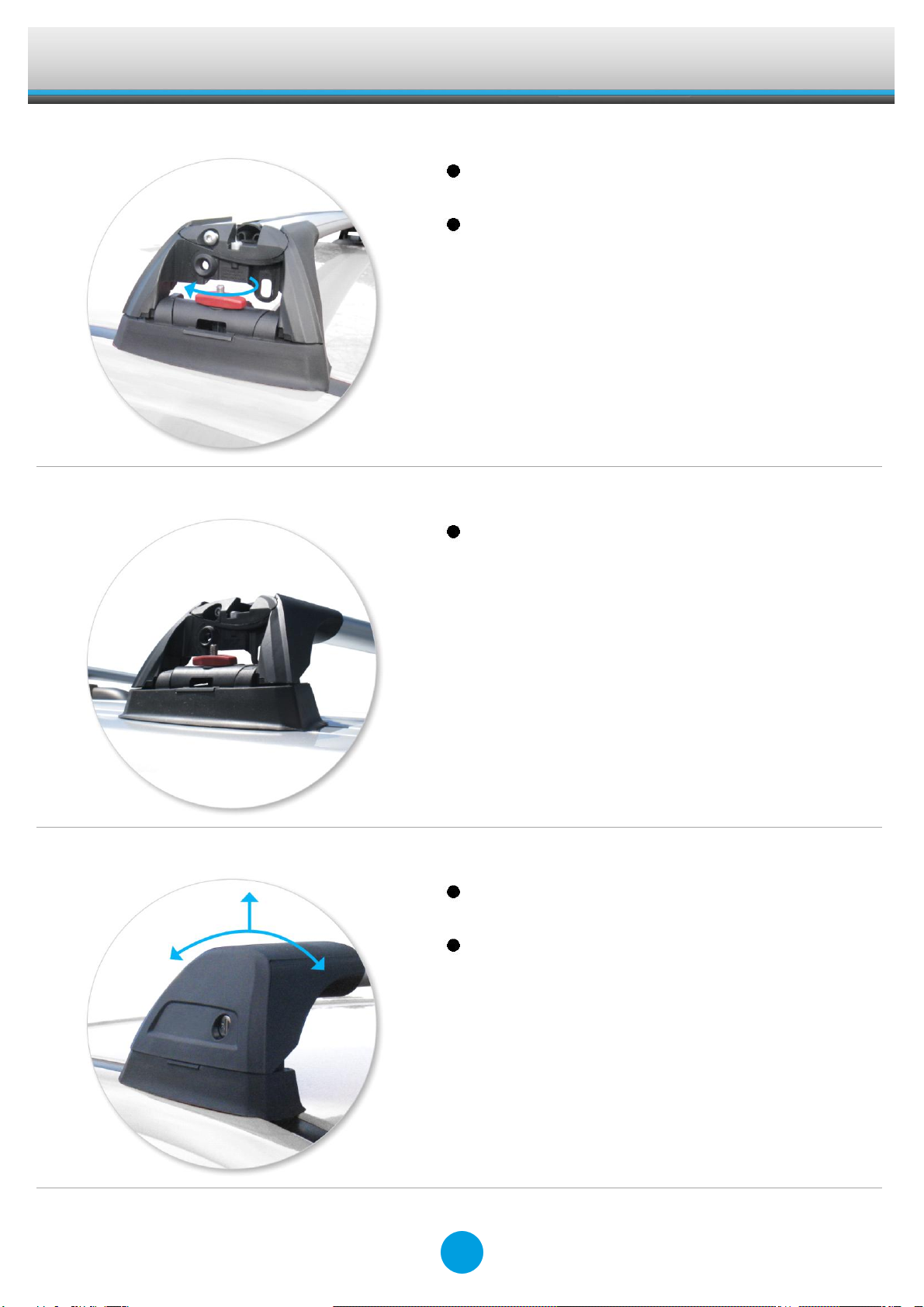

Rote Flügelmutter festziehen. Die Mutterseite
sollte nach oben weisen.
Dies an allen vier Punkten wiederholen.
Vergewissern Sie sich, dass sich der rote
Plastikknopf in der gezeigten Position
befindet, nachdem er ganz angezogen wurde.
Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
Abdeckungen aufsetzen und mit Schlüsseln
verschließen (s. Abb.).
8
FittingKit
K453W
D
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
9
FittingKit
K453W
D
Sicherheitshinweise & Tipps
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
10
