Large Door Air Vented Dryer

White Knight C44A7WL

SERVICE MANUAL

Wiring Diagram

Exploded Views

Parts List

May 2014

0312 44A 15112

394

353

352

211

377

235

235a

372

440

248

454

445

442

201

359

363

362

367

203

196

386

199

Exploded View 1

366

376

229

456

430

459

248a

497

270

437

402

399

400

413

230

390

395

227

125

142

408

228

393

141

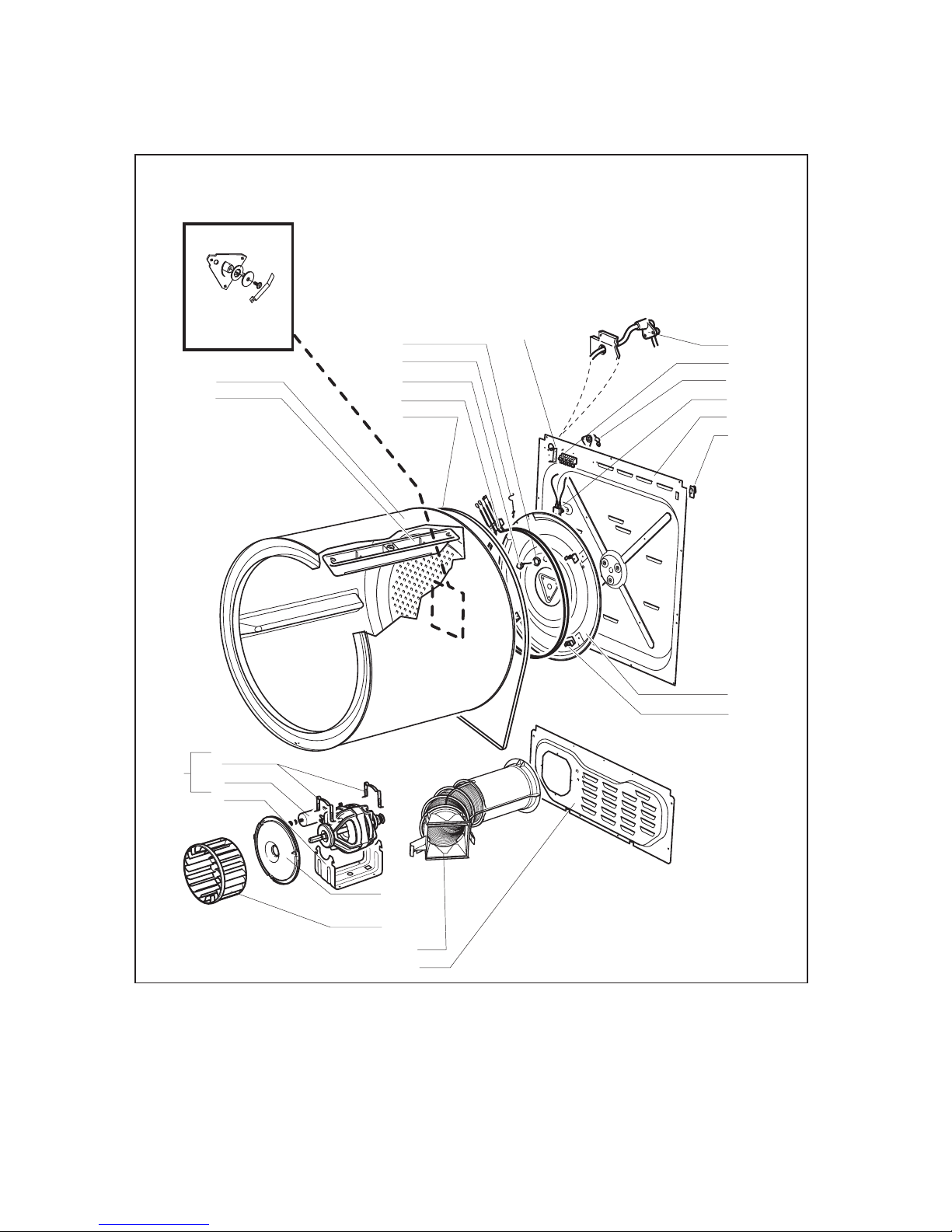

Exploded View 2

444

266

446

112

432

427

101

447

144

270

437

402

399

400

413

230

390

395

227

125

142

408

228

393

141

Exploded View 2

444

266

446

112

432

427

101

447

144

Wiring Diagram

White Knight Large Door Air Vented Dryer - Parts List

Item Description Code Expl.View

101 Motor & 8µf Capacitor Assembly 4213 092 58321 2

112 Capacitor Assembly 8µf 4213 092 08091 2

125 Drive Belt 4213 092 46241 2

141 Mains Cable 4213 076 35123 2

142 Terminal Block 4213 078 44613 2

144 Earth Tab Assembly 4213 092 41181 2

196 Cabinet 4213 092 43481 1

199 Plinth Assembly 4213 092 43491 1

201 Door Seal 4213 077 08804 1

203 Full Door Assembly 4213 092 47491 1

211 Timer - T600 4213 078 57561 1

227 Heating Element 4213 092 39841 2

228 Heat TOC 4213 078 50161 2

229 Thermostat 4213 078 48373 1

230 Thermostat (inlet) 4213 078 56261 2

235 Heat Switch 4213 078 52402 1

235a Start Switch 4213 078 52763 1

248 Microswitch/Bracket Assembly 4213 092 05251 1

248a Door Interlock Relay Board 4213 092 51871 1

266 Drum Assembly 4213 092 25771 2

270 Drum Shaft/Bearing Kit 4213 092 05591 2

352 Timer Knob Assembly 4213 092 45741 1

353 Control Panel Assembly 4213 092 64671 1

359 Metal Hinge Assembly 4213 092 26801 1

362 Door Inner 4213 077 67217 1

363 Door Outer 4213 077 90034 1

366 Door Latch Assembly 4213 092 33971 1

367 Switch Strike 4213 077 65843 1

372 Timer Bracket 4213 070 10934 1

376 Front Panel 4213 092 43531 1

377 Button Assembly 4213 092 45781 1

386 Ellipse Top Cover Assembly 4213 092 46211 1

390 Gasket 4213 074 50862 2

393 Flex Support Clip 4213 077 40982 2

394 Foot 4213 077 39833 1

395 Heater Wires Clip 4213 075 70971 2

399 Heater Support 4213 080 06619 2

400 Heater Plate 4213 080 14551 2

402 Access Panel 4213 080 0655A 2

408 Cable Clamp 4213 077 47304 2

413 Back Panel 4213 092 37601 2

427 Motor Spring Clip 4213 078 45362 2

430 Air Duct & Fan Cover Assembly 4213 092 31071 1

432 Motor Mount Bracket 4213 080 0675C 2

437 Extendible Rear Vent Assembly 0312 002 01000 2

440 Bearing Assembly 4213 092 37581 1

442 Drum Seal 4213 092 42691 1

444 Lifter 4213 092 44351 2

445 Front Bearing 4213 092 37511 1

446 Fan 4213 077 40896 2

447 Access Cover 4213 092 18081 2

454 Filter 4213 092 31081 1

456 Duct Seal 4213 077 08932 1

459 Duct/Housing Seal 4213 077 08782 1

0312 44A 15112

White Knight Large Door Air Vented Dryer - Parts List

497 Switch Cover 4213 177 01141 1

User Instruction Booklet 4213 194 15241

Not Shown On Exploded View
