PSD06 Owner’s Manual

Manuals available online at: wkfluidhandling.com/owners-manuals

Manual Part #18200-LM-0041

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Page left intentionally blank




•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Copyright © 2022 White Knight Fluid Handling | A Graco company 9/14/2022 Version 1.1.6
E. 670 S., Kamas, UT 84036
783.6040 888.796.2476

Table of Contents
Introduction...........................................................................................................................................................1
Specifications & Performance..............................................................................................................................2
1 Pump Specifications..................................................................................................................................... 2
2 PSD06 Performance Curves........................................................................................................................ 3
3 PSD06 Dimensional Drawing....................................................................................................................... 4
4 PSD06 Exploded View Drawing................................................................................................................... 5
Installation ............................................................................................................................................................7
1 Installation Precautions................................................................................................................................ 7
2 PSD Installation Advantages........................................................................................................................ 8
3 System and Pump Environment................................................................................................................... 8
4 Control and Monitoring Connections............................................................................................................ 9
5 PSD 06 Installation Instructions ................................................................................................................. 10
Pump Service & Rebuilds...................................................................................................................................11
1 PSD Ordering instructions.......................................................................................................................... 11
2 PSD06 Rebuild Kit Ordering Instructions................................................................................................... 12
3 Alternative Wet Kit Ordering Instructions................................................................................................... 14
4 Tools........................................................................................................................................................... 15
5 Torque Instructions..................................................................................................................................... 15
6 Disassembly Instructions............................................................................................................................ 16
7 Assembly Instructions ................................................................................................................................ 18
Accessories........................................................................................................................................................20
Warranty.............................................................................................................................................................21
Certificate & Declaration of Conformity..............................................................................................................22



Manual content and data are subject to change without notification.
Manuals available online at: wkfluidhandling.com/owners-manuals



••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

187 E. 670 S., Kamas, UT 84036

435.783.6040 888.796.2476

1 Introduction

Thank You for Purchasing White Knight Products

You have purchased a White Knight product that has been designed to our exacting

specifications and built by a team of technicians with the highest commitment to quality!

White Knight is the world leader in zero-metal, ultra-high purity pumps and continues to drive

the industry with new technology and products. Since the inception of White Knight in 1995,

we have been awarded over 14 US design patents and have multiple other patents

pending! White Knight currently produces over 30 sizes/models of pumps in varying materials

to meet our customers’ stringent requirements in numerous applications, including ultra-high

temperature re-circulation; high pressure chemical delivery systems, slurry, industrial chemical,

and industrial applications.

White Knight has received many prestigious awards for its designs and continues to lead the

industry in quality because White Knight controls the manufacturing process from raw

materials to finished goods in our facility located in Kamas, UT. This allows us to rigorously

manage our quality control process to ensure that our strict cleanliness procedures are always

followed and that components are built under consistent methods and conditions for maximum

reliability.

Our strict manufacturing process controls include assembling and testing White Knight

products in a clean environment. White Knight products also pass a battery of functional tests

to ensure operational integrity.

Before installing your White Knight product, please carefully review the product manual. There

are many helpful hints and ways to optimize the setup and use of your White Knight product as

well as instructions and requirements for installation. In addition, you will also find many

accessories in the manual that will enhance the functionality of your White Knight product.

Our team has gone to great lengths to provide you with the highest quality products at the best

value and we back them up with excellent warranties and world class support! We hope you

agree our products will serve your exacting needs and meet your stringent requirements every

time you purchase a White Knight Product.

Sincerely,

Brian Callahan

President

White Knight Fluid Handling

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

187 E. 670 S., Kamas, UT 84036

435.783.6040 888.796.2476

2 Specifications & Performance

2.1 Pump Specifications

PSD06 Pump Performance Specification1

Flow

Rate

Theoretical

Displacement

Per Cycle

Suction

Lift Wet

Suction

Lift Dry

Sound

Pressure3

dB(a)

Sound

Power3

dB(a)

Max.

Size of

Passible

Solids4

Max

Operating

Temperature

Air

Supply

Pressure

Limits5

28 lpm

(7.4 gpm)

0.04 L

(0.011 gal)

9.5 m

(31.2 ft2)

3 m

(10 ft)

60.2

82.04

54.45

66.1

2 mm

(0.08 in)

100°C TE

70°C UH

30 psi

(100 psi)

All tests performed with water at ambient temperatures and PTFE check balls.

1. Pump Specifications are subject to change based on configuration ordered

2. Suction lift diminishes with wear of pump, minimize suction lift to maximize performance

3. dB Level at 100 psi 50 CPM (top) and 100 psi maximum CPM (bottom)

4. The passing of solids may shorten the life of the pump

5. Minimum startup pressure (Max supply pressure)

STORAGE

PSD pumps that are not put into operation upon delivery must be stored in an environment where they are

protected from moisture, extreme temperatures, UV radiation, vibration, and should be kept clean. White Knight

recommends an environment of ambient temperature (between 60°F (15°C) and 80°F (25°C)) with a humidity

level below 65%.

Maintenance and Torque Values

Upon installation of the pump, as well as after a few hours of operating the pump, the head and manifold bolts

must be re-torqued. Tie bolts and manifold bolts must be re-torqued to values specified in the table below.

Re-torqueing will be required after the pump has set for extended periods of time, run in thermal cycling

applications, been dismantled, or when there is a large difference between environmental temperatures and fluid

temperatures. See torqueing instructions on page 15.

Assembly Torque in-lbs. (kg-cm)

Re-torque Spec in-lbs. (kg-cm)

Tie Bolts

20 (23.0)

15 (17.3)

Manifold Bolts

20 (23.0)

15 (17.3)

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

187 E. 670 S., Kamas, UT 84036

435.783.6040 888.796.2476

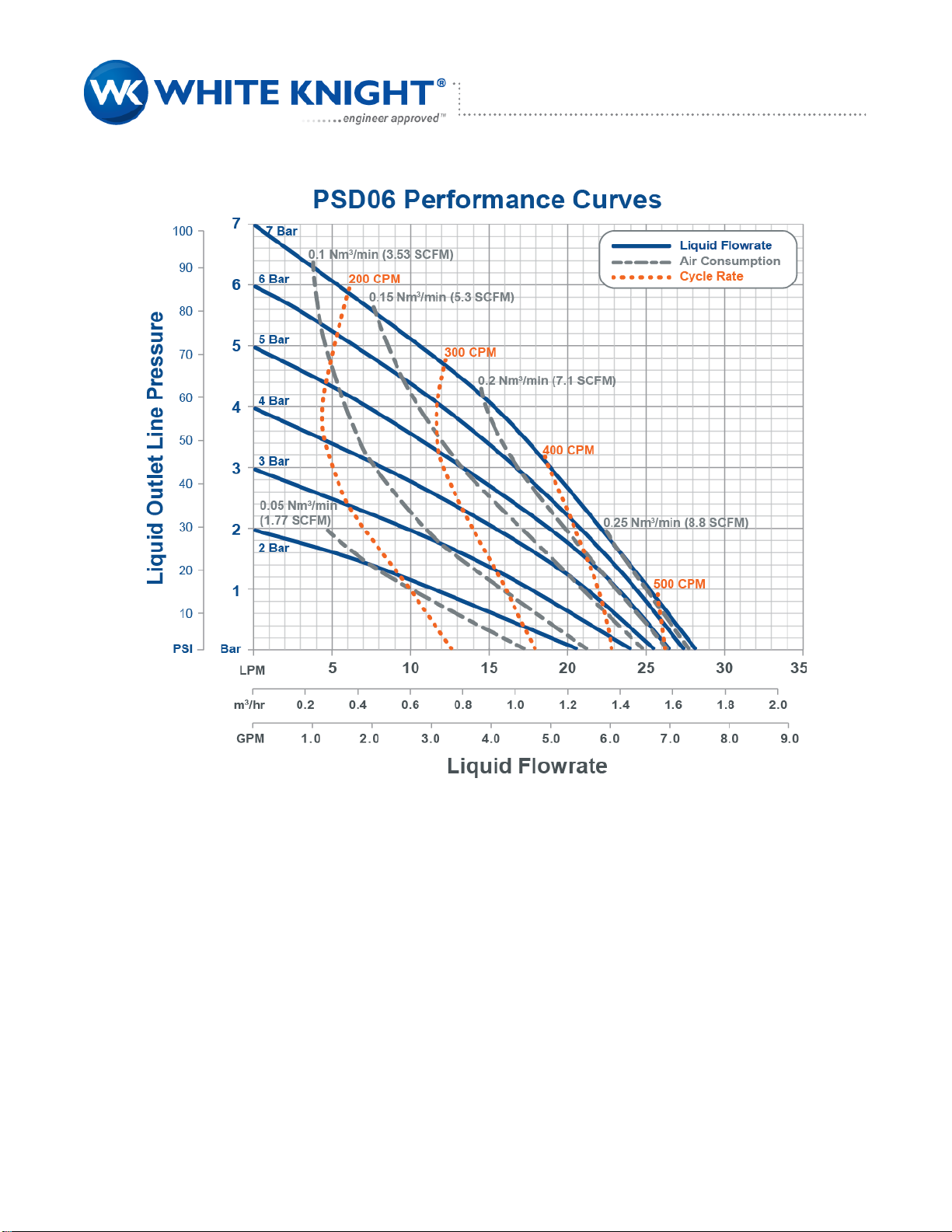

2.2 PSD06 Performance Curves

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

187 E. 670 S., Kamas, UT 84036

435.783.6040 888.796.2476

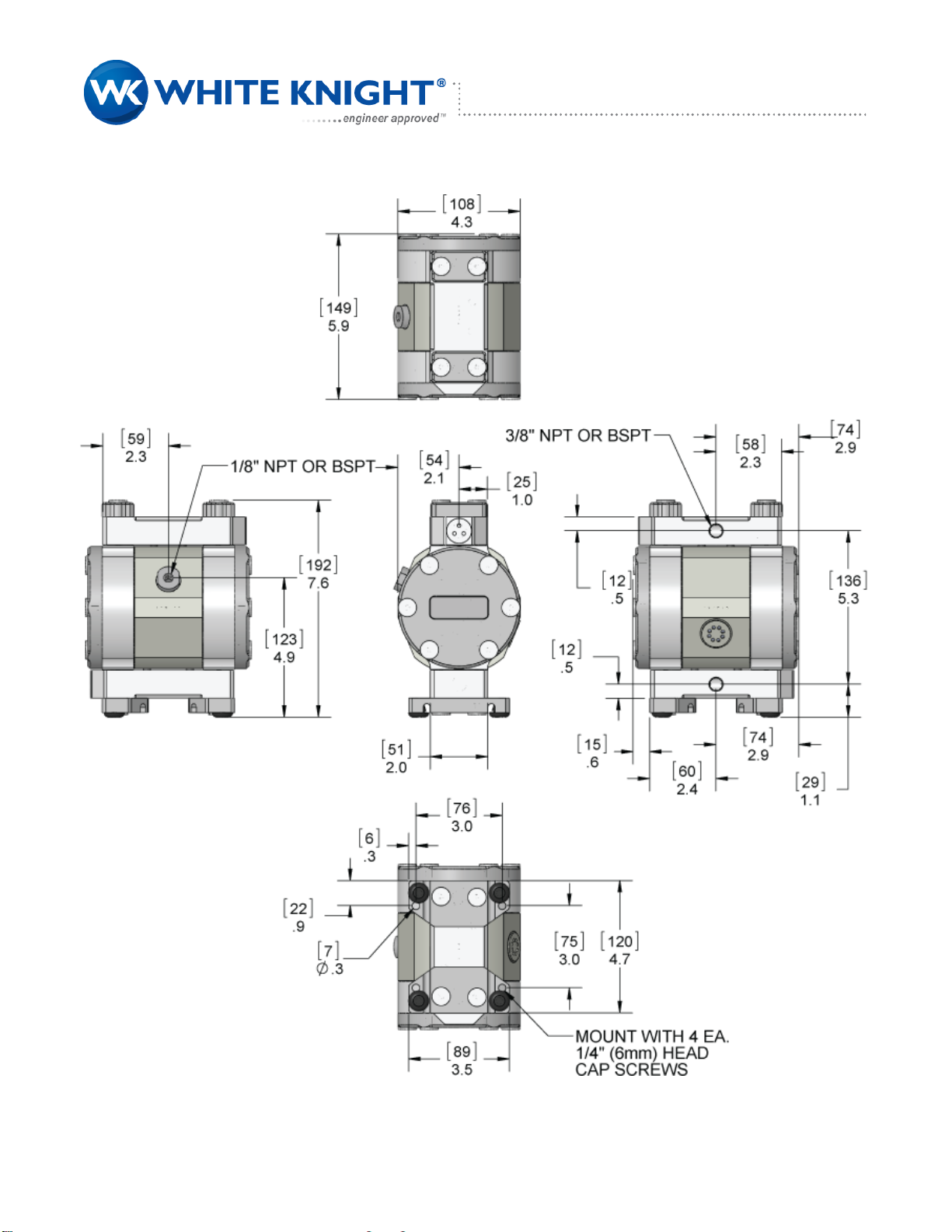

2.3 PSD06 Dimensional Drawing

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

187 E. 670 S., Kamas, UT 84036

435.783.6040 888.796.2476

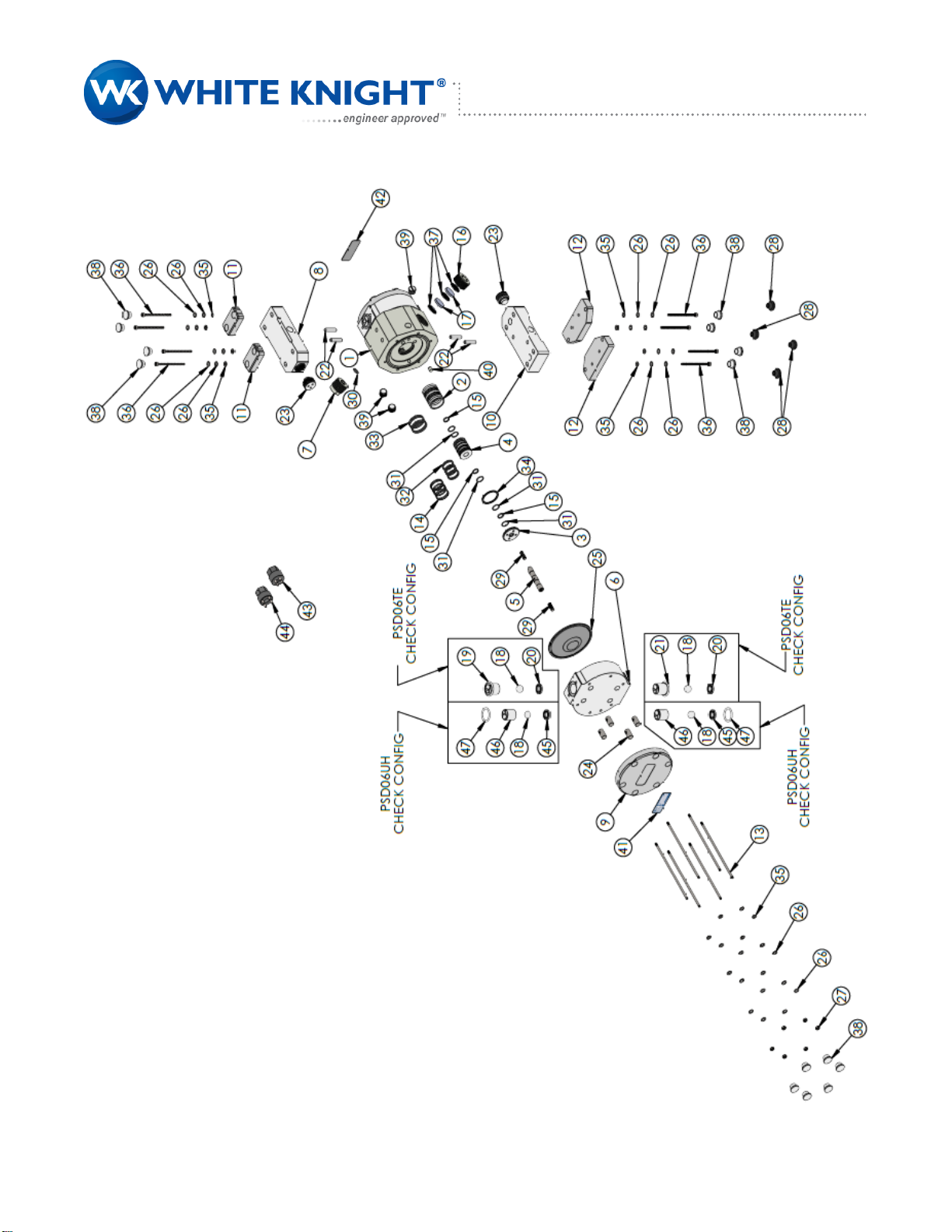

2.4 PSD06 Exploded View Drawing

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

187 E. 670 S., Kamas, UT 84036

435.783.6040 888.796.2476
