Short Manual Deep Well Pump

Replacing the Pump Shaft

Article number 50723 / 50725 / 50726

© by WilTec Wildanger Technik GmbH Seite 2

http://www.wiltec.info

Thank you for buying our product.

The following pictures provide guidance on installing, respectively replacing the pump

shaft of our deep well pumps.

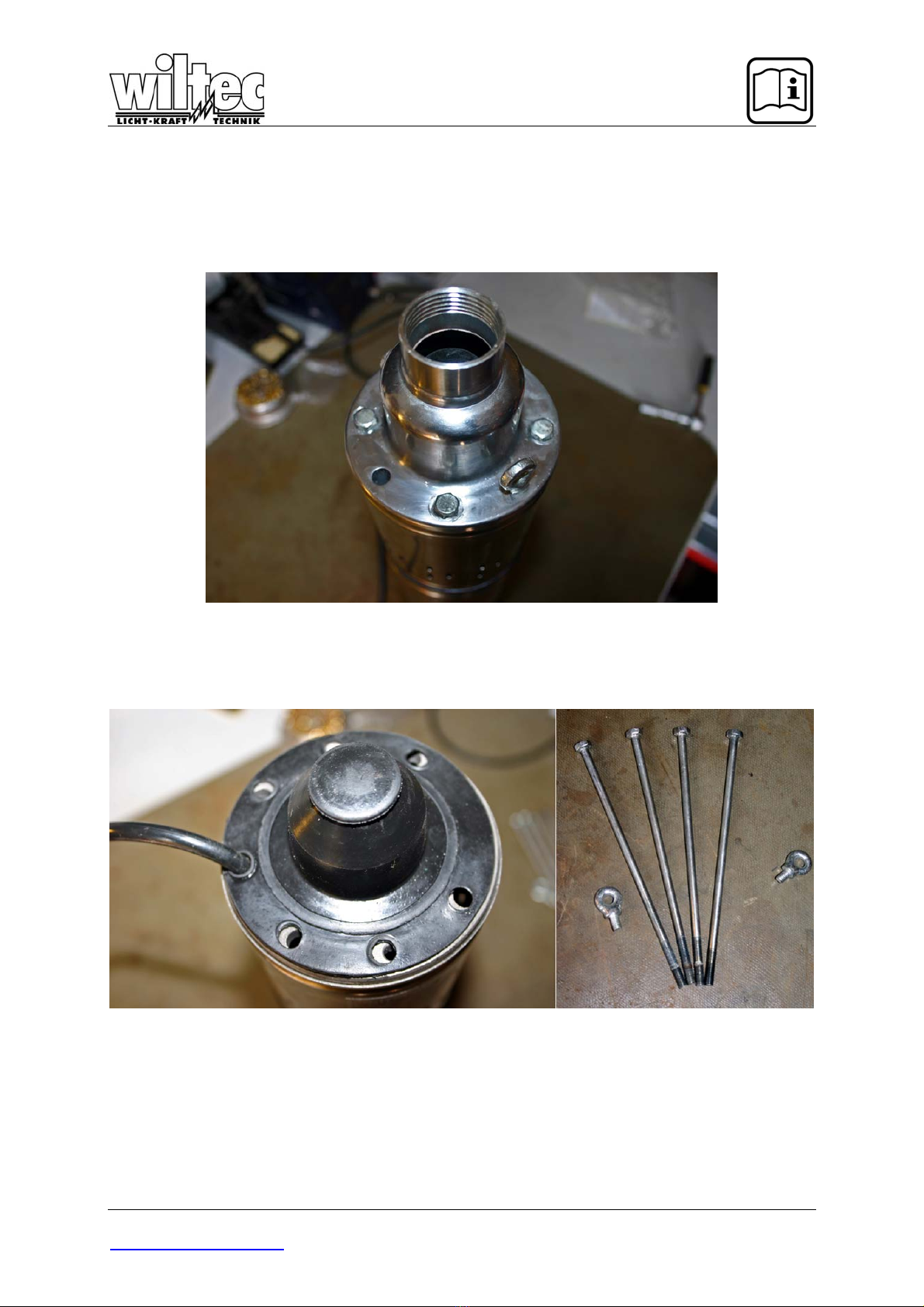

First remove the 4 long screws and both lugs at the top of the pump housing. Now

you can open the pump and remove underlying silicone cover.

© by WilTec Wildanger Technik GmbH Seite 3

http://www.wiltec.info

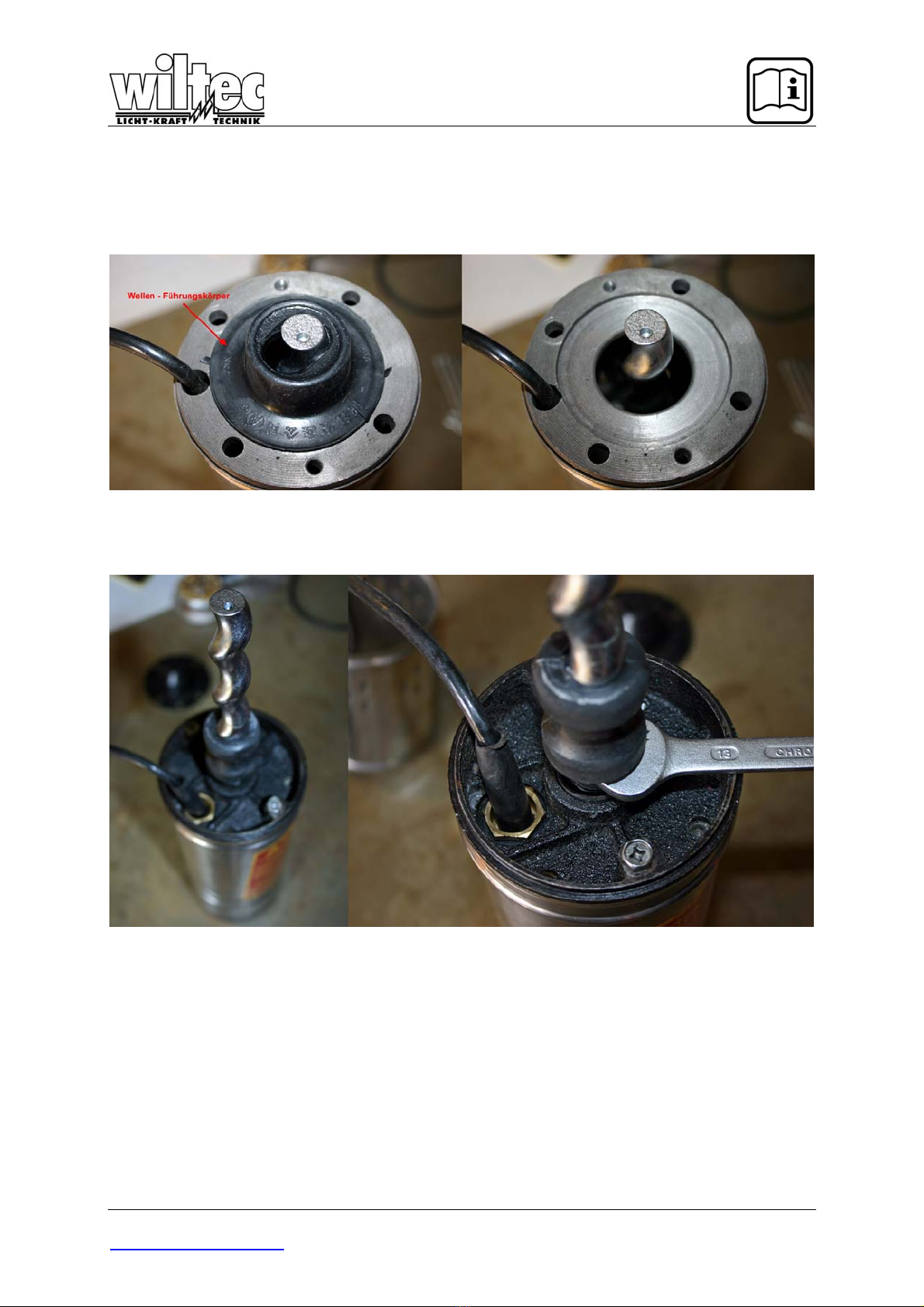

Pull up the shaft guiding piece / wheel (Wellen-Führungskörper), now you can lift

(take off) the whole upper part of the pump body.

By using a 13 spanner the pump shaft can be removed/releases from its holder.

(Left-hand thread)

When fitting (installing) the new shaft, always ensure that all parts should be

reassembled as illustrated in the photos, otherwise the pump can be irreparably

damaged.
