WiMo EAntenna 144XLFA16 Manuale utente
144XLFA16
144XLFA16
11185 mm
Peso: 21,0 Kg.
Max. Potencia: 10,0 kW
Yagi Antenna
for eme
x pol
Yagi Antenna
for Eme
x pol
Rev. V1.3 - 23/11/2020
17740.32
SPECIFICATIONS
EAntenna 144XLFA16
Elements:
16
Frequency Range:
144,0~144,5MHz.
Gain:
17,54 dBi
F/B:
34,42 dB
SWR:
1,2:1~1,3:1
Impedance
50 Ohms
Max. Power:
10 kW.
Boom Length:
11,17m. / 36,61'
Turning Radius:
5,60m. / 18,36'
Wind Survival
≥ 160kmh / ≥ 100mph
Weight:
21,0 Kg. / 46,3 Pounds
14,0.......21,0 MHz.
1
1.3
1.5
2.0
3.0
5.03500 KHz. 3800 KHz.
Ω
300 W.
Boom Size: 40x40x2mm
Element Diameter: Passive 10x1mm - Driven: 13x1mm
*Page 8
Balun: To build with Coax:
Not to Scale
Medidas no a escala
DE1 DE2
D1
D2
REF
HORIZONTAL SIDE
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14
182mm
163 mm
246 mm
414 mm
360 mm
646 mm
778 mm
840mm
872 mm
884 mm
900 mm
918 mm
931 mm
977 mm
887 mm
848 mm
ESPAÑOLENGLISH
1855mm
1935mm
1480mm
1600mm
1830mm
1780mm
750mm
A
B
C
D
E
F
A
B
C
D
E
F
1033,5mm
958,5mm
902,5mm
914,5mm
911,5mm
892,0mm
899,6mm
885,0mm
877,0mm
871,0mm
840,5mm
860,0mm
832,5mm
819,5mm
836,5mm
0,892m
Not to Scale
Medidas no a escala
DE1 DE2
D1
D2
REF
VERTICAL SIDE
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14
A
B
C
D
E
F
A
B
C
D
E
F
360 mm
646 mm
778 mm
840mm
872 mm
884 mm
900 mm
918 mm
931 mm
977 mm
887 mm
848 mm
ESPAÑOLENGLISH
182mm
163 mm
246 mm
414 mm
1855mm
1935mm
1480mm
1600mm
1830mm
1780mm
750mm
1400mm
3780mm
1150mm
2700mm
+/-
525cm
SUJECCIÓN
GUY HOLE
SUJECCIÓN
GUY HOLE
Placa Mástil
Mast Plate
1033,5mm
958,5mm
902,5mm
914,5mm
911,5mm
892,0mm
899,6mm
885,0mm
877,0mm
871,0mm
840,5mm
860,0mm
832,5mm
819,5mm
836,5mm
0,892m
BOOM
BOOM

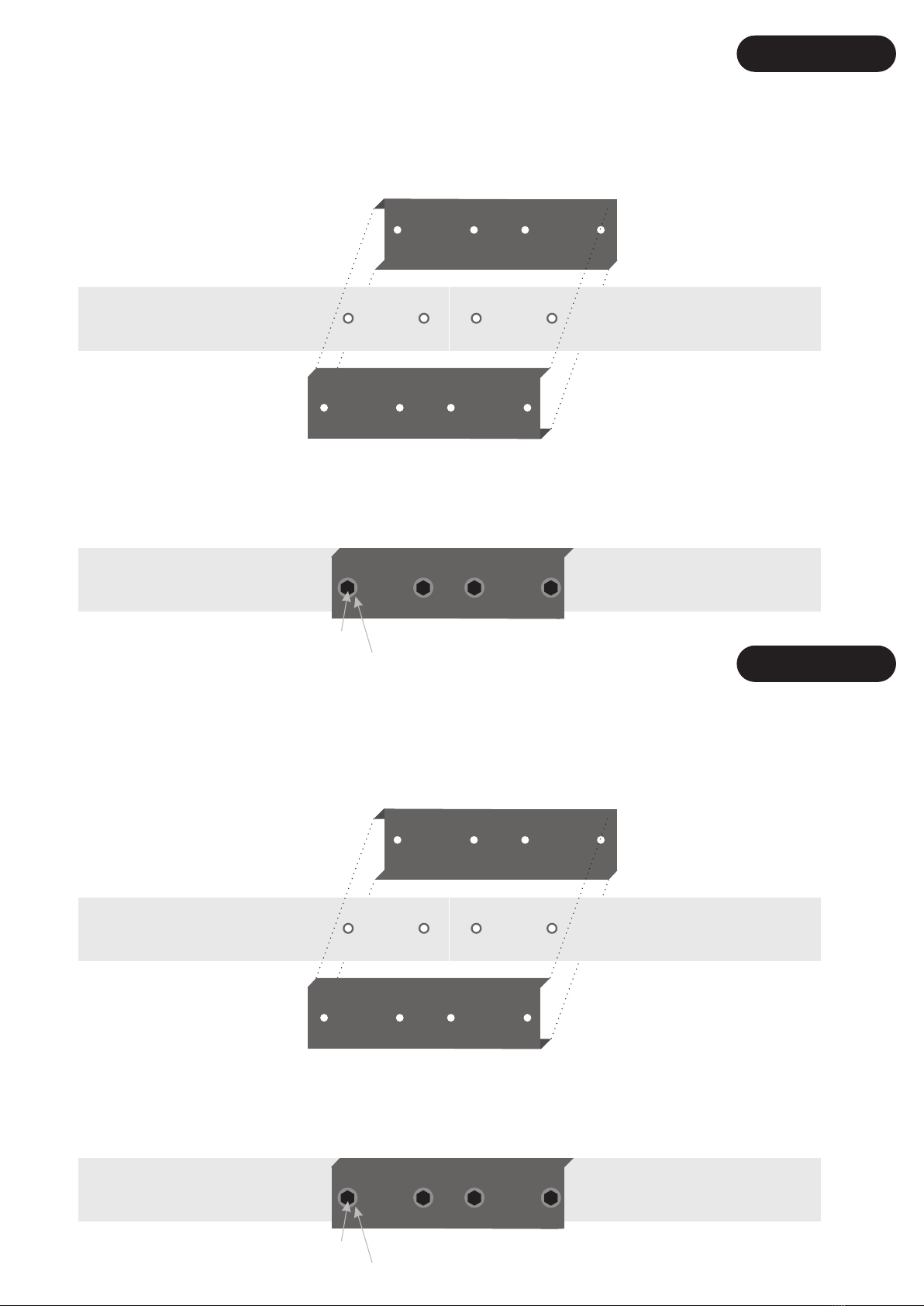

A A
Para montar el BOOM, tiene que hacer coincidir frontalmente las partes de boom que tienen la misma letra ( p.ej: A-A, B-B, C-C etc), y una
vez hecho, las placas (EA010040) se van fijando con los tornillos DIN 933 M6X16 y arandela DIN 9021 M6. Se recomienda poner todas los
tornillos y arandelas antes de fijarla a tope para no dañar ninguna rosca del BOOM.
(EA010040)
(EA010040)
(EA010040)
DIN 933 M6X16
DIN 9021 M6
ESPAÑOL
BOOM
BOOM
A A
To mount the BOOM, you have to match frontally boom parts with the same letter (eg: AA, BB, CC etc), and a Once done, the plates
(EA010040) go with fixing screws DIN 933 M6X16 and washer DIN 9021 M6. It is recommended to put all the screws and washers before
fixing it for not to damage any threads of the BOOM.
(EA010040)
(EA010040)
(EA010040)
DIN 933 M6X16
DIN 9021 M6
ENGLISH

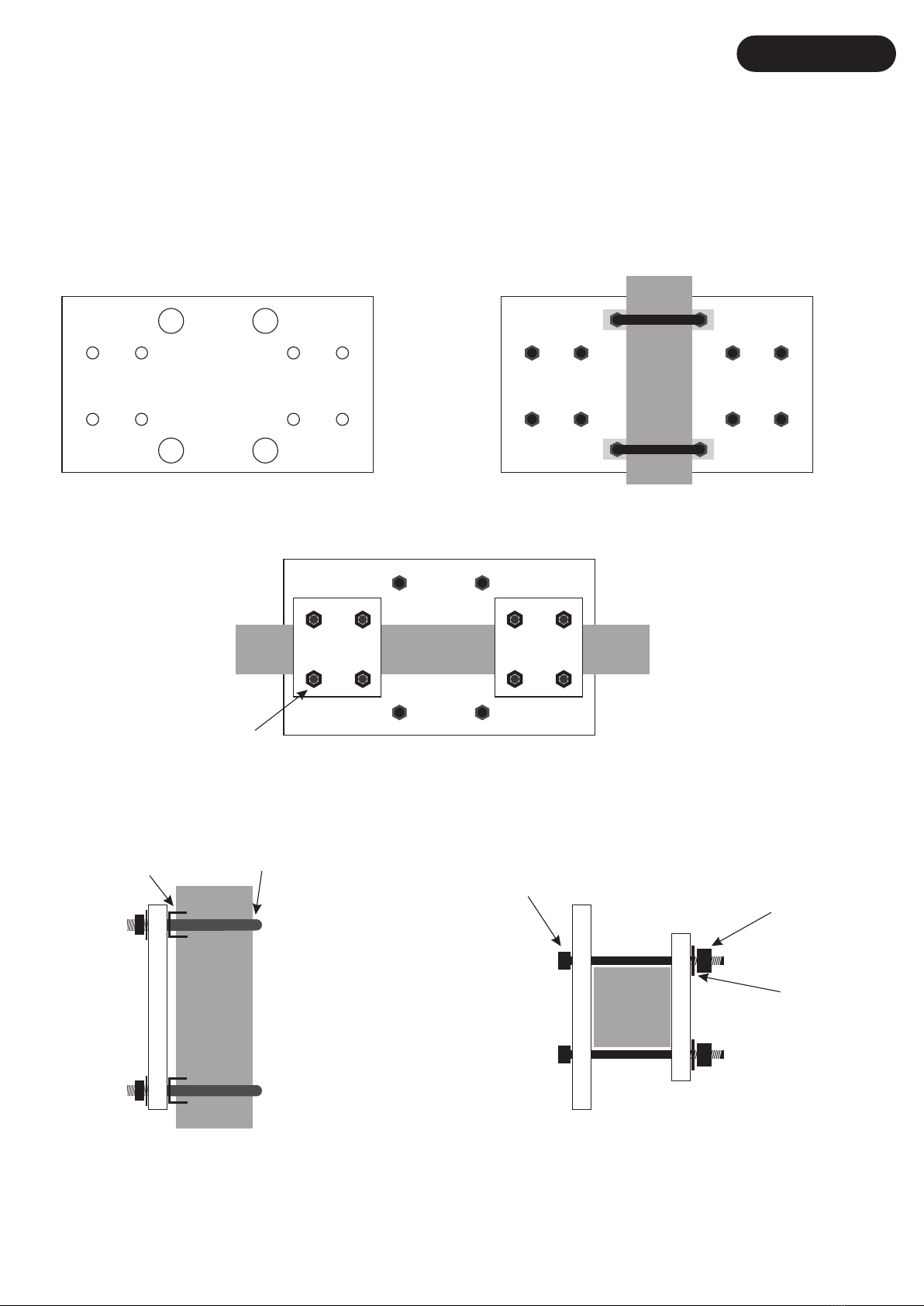

PLACAS SUJECIÓN MÁSTIL ESPAÑOL
La placa de sujeción BOOM/MÁSTIL (EA013016) de 250X100X6mm consta de 12 agujeros; 4 gruesos para los abarcones redondos y 8
para las pletinas (EA010083) que sujetan el BOOM.
Los 4 agujeros de mayor grosor tienen la función de que hagan la mayor fuerza sobre el mástil, mediante abarcones redondos de M8.
Los abarcones redondos de M8 (A-0163), van fijados mediante arandela DIN 9021 M8 y tuerca DIN 934 M8 proporcionadas en el mismo
abarcón, y fijada al mástil con la Mordaza (23035.50).
Detallamos dibujos para una mayor ilustración:
(EA013016) (EA013016)
Vista frontal desde el mástil
Vista lateral desde el mástil Vista lateral desde el BOOM
Vista frontal desde el BOOM
DIN 985 M6
(23035.50) (A-0163)
(S912-9660) (S985-906)
(S127-96)
The clamping plate BOOM / MAST (EA013016) 250X100X6mm consists of 12 holes; 4 thick for round U-bolts and 8 small holes to joint the
(EA010083) securing the BOOM.
The 4 holes are thicker function that make the greatest force on the mast by means of M8 round U-bolts. Round U-bolts M8 (A-0163), are
secured by washer DIN 9021 M8 and nut DIN 934 M8 provided in the same U-bolt, and fixed to the mast with clamp (23035.50).
Detailed drawings for further illustration:
MAST TO BOOM PLATE ASSEMBLY
Front view from Mast
Side view from Mast
Front view from BOOM
Side view from BOOM
ENGLISH
(EA013016) (EA013016)
(23035.50) (A-0163)
(S912-9660) (S985-906)
(S127-96)
DIN 985 M6
Adjusting SWR:
Once positioned the antenna with your measurements, you may need some fine-tuning to get the SWR desired. Shifting
the curve piece inward or outward several millimeters, is the way to go. Looking to the center frequency is 144,300
MHz in the lower SWR. The best option is to adjust with analyzer or with the help of a swr meter and antenna 1 or 2 meters
above the ground while it is sufficient to have achieved in the setting, give us the same results being any other height on the
tower or mast.
ENGLISH
Coax cable feeding:
After several trials, we see that the balun aluminum makes it worse job than a coaxial choke. For this, we recommend 2 turns
of 8 cm and thus the RF return will be minimal or absent.
In the drawing advise you to do the clash below the coaxial elements do not causes interaction with the elements.
Boom
REF
DE1
D1 DE2
Ajuste del ROE/SWR:
Una vez posicionada la antena con sus medidas, quizás necesite algún retoque para conseguir la ROE/SWR deseada.
Desplazando la pieza curva hacia adentro o hacia afuera varios milímetros, es la forma de hacerlo. Buscando que el
centro de Frecuencia esté en 144,300 MHz. con la menor ROE/SWR. La mejor opción es ajustarla con analizador de ante-
nas o con la ayuda de un medidor de estacionarias, y estando la antena a 1 o 2 metros del suelo es suficiente para que lo
conseguido en el ajuste, nos dé el mismo resultado estando a cualquier otra altura, ya puesto en la torre/mástil.
ESPAÑOL
Alimentación mediante coaxial:
Después de varios ensayos, vemos que el balun de aluminio hace peor trabajo que un choque de coaxial.
Por esto, recomendamos hacer a escaso centímetros o metros de la alimentación, un choque del coaxial de bajada de 2
vueltas de 8 centímetros de diámetro y así el retorno de RF será mínimo o nulo.
En el dibujo aconsejamos que siempre el choque se haga por debajo de los elementos para que el coaxial no haga intera-
ccion con los elementos.
BOOM
Vivo
Inner Conductor
Malla
Outter Conductor
COAXIAL
COAXIAL
ESPAÑOL
ENGLISH
El BOOM cuadrado tiene 4 caras, para identificar por que parte del boom ensamblaremos la antena.
Cara A; en esta cara del boom se instrudicen los tornillos DIN 7991 M4x25 para la sujección de los elementos.
Cara B; la cara opuesta a la A es donde se introduce la tuerca DIN 934 M4 y apriea con una llave del número 7.
Cara C y D; en estos agujeros van introducidos los elementos.
El montaje de EAntenna es tan facil como introducir cada elemento en su correspondiente agujero en el boom (Cara C y D), y con el el
tornillo DIN 7991 M4x25 roscar sobre el mismo elemento (CARA A). Para reforzar el elemento al boom, se añade una tuerca M4 DIN 934
que con una llave de vaso o tubo del número 7 se aprieta facilmente (CARA B)
The square BOOM has 4 faces, to identify by which part of the boom we will assemble the antenna.
Side A; On this face of the boom the screws DIN 7991 M4x40 are fastened for the fastening of the elements.
Side B; the face opposite to the A is where the nut DIN 934 M4 is inserted and press with a key of the number 7.
Side C and D; in these holes the elements are introduced.
The assembly of the EAntenna is as easy as introducing each element in its corresponding hole in the boom (SIDE C and D), and with the
screw DIN 7991 M4x40 thread on the same element (SIDE A). To reinforce the element to the boom, an M4 DIN 934 nut is added, which
with a socket or pipe wrench of the number 7 is easily tightened (SIDE B)
El elemento de más grosor o DRIVEN viene pre-ensamblado, pero para su montaje en el BOOM debe de quitar una parte de la
alimentación, para introducir la parte aislante del DRIVEN y esta mediante el agujero que trae, es donde debe de fijarse al boom como se
explica anteriormente.
The thicker element or DRIVEN comes pre-assembled, but for its assembly in the BOOM it must remove a part of the supply, to introduce
the insulating part of the DRIVEN and this through the hole it brings, is where it should be fixed to the boom as explained above.
CARA A
CARA B
CARA C-D
Ø 5mm
Ø 12mm
Ø 6mm
SIDE A
SIDE B
SIDE C-D
ESPAÑOL
ENGLISH
Paso 1
Paso 2
Paso 3
Anilla 6 x 50mm
SA048-9660
Sujetacable
Boom
Boom
Anclaje para los vientos al Boom
Una vez hecho el Paso 1, inserte la anilla roscando sobre los 2 remaches
roscados que hay en el boom, para llegar al tope de la tuerca superior.
Coloque la otra arandela y la tuerca con los dedos hasta llegar a lo maximo
que pueda con la mano. Despues con una llave 10, apriete primero la
tuerca que está más cerca de la anilla y despues la inferior.
Terminado esto, seguimos al Paso 3.
Pase la punta de la cuerda Mastrant P5 una o dos veces por el agujero de
la anilla y fije el sujetacable firmemente con la mayor presión posible.
Una vez esté fijado, iremos al Paso 4 que es colocar la placa EA010007D,
que es donde se fijan los tensores de la cuerda.
Para poner el Tensor (P1500003), antes tienes que tener fijada la placa (EA010007D)
con el abarcón (A-0163) y la morzada (23035.50).
Una vez bien fijada, inserte el Tensor en el agujero y pase la cuerda Mastrant P5 por
la anilla del tensor y tensando firmemente, apriete el sujetacable para fijar la cuerda.
Tener en cuenta que para tensar la cuerda, previamente tiene que abrir toda la
rosca de los tensores.
Paso 4
Para una mayor resistencia al viento, esta antena incluye un sistema de
anclajes para su mejor conservación ante la climatología.
La placa (EA010007), debe de estar al menos 50cm de separación sobre la
placa que sujeta el boom, así podrá tener ángulo suficiente para hacer fuerza la
tensión de las cuerdas, con lo que la función del este sistema pueda aplicarse.
El primer paso es colocar en el boom la Anilla M6x50mm con tuerca a cada lado
de la rosca para hacer par de apriete por cada lado del boom (Paso 1)
