Quick

Network Setup Guide

Xerox WorkCentre®7132

Quick Network Setup Guide

This guide includes instructions for:

Quick Network Setup (DHCP) on page 1

Quick Network Setup (Static IP) on page 3

Note

For more detailed instructions, see the System Administrator Guide.

Quick Network Setup (DHCP)

The System Administrator Guide contains detailed information about network setups. This

document is intended for setting up the network using TCP/IP. If using Novel IPX, see the

System Administrator Guide for setup procedures.

Prerequisites for Quick Network Setup Using TCP/IP

1. Confirm that an existing operational network utilizing TCP/IP is available.

2. Confirm that the Ethernet cable is plugged into the multifunction device and into an

operational Ethernet port on the network.

Note

The Ethernet cable is an RJ45 type and is not supplied by Xerox.

Configuring an IP Address via DHCP

On startup, the multifunction device defaults to DHCP to obtain its network configurations.

A DHCP server delivers an IP address, as well as other configuration settings to the device. If

you use a DHCP server to allocate an IP address to the device, then proceed as follows:

Procedure for Quick Network Setup Using TCP/IP

1. Power on the device.

2. Wait 3 to 5 minutes while the device negotiates an IP address.

3. Print the System Settings List.

a. Select the Machine Status button on the device.

b. Select Billing Meter / Print Report.

c. Select Print Report / List.

d. Select Print Mode Settings.

e. Select Settings List - Common Items.

f. Press the Start button.

701P44862

Quick Network Setup (DHCP)

Xerox WorkCentre®7132

4. Read page 3 of the System Settings List report to confirm that an IP address has been

allocated and that it is a valid IP address on your network.

• If the IP address settings are not listed on the report, then wait another several

minutes and print another report.

• If the IP address starts with 169.254.xxx.xxx, then the DHCP server has not

properly allocated an IP address to the device, DHCP is not enabled on your

network or the device is not connected to an active network drop.

• If the IP address is valid for the network, proceed to step 5.

5. Record the IP address allocated.

6. Verify that the device is available on the network by opening a web browser (such as

Internet Explorer) on a networked workstation, and then enter the device IP address in

the format http://xxx.xxx.xxx.xxx (the xxx's represent the device IP address). If the

device is available, you should see a CentreWare Internet Services web page for your

device.

Note

CentreWare Internet Services is a powerful tool for configuring the device

remotely. The default user name is 11111 and the password is x-admin. The user

name and password are case sensitive and should be changed after install.

7. Load the print drivers on the workstations that will be accessing the device.

Quick Network Setup (Static IP)

Xerox WorkCentre®7132

Quick Network Setup (Static IP)

Prerequisites for Manual Setup of Network Using Static IP Address

Note

On startup, the WorkCentre multifunction device defaults to DHCP to obtain its

network configurations, so DHCP must be turned off on the device by manually

entering a static IP address.

Before configuring the device, record the following information for use during setup:

Note

To obtain this information, contact your System Administrator.

Procedure for Manual Setup of Network Using Static IP Address

1. Power on the device.

2. Press Login/Logout, then type the UserID 11111 and press Confirm.

3. From the System Administrator menu, select System Settings.

4. Select System Settings.

5. Select Network Settings.

6. Select Protocol Settings.

7. Select TCP/IP - Get IP Address, and then press Change Settings.

8. Select the Manual method for establishing an IP address, and then select Save.

9. Select TCP/IP - IP Address, and then press Change Settings.

10. Use the keypad to type the IP Address for the machine in the format xxx.xxx.xxx.xxx.

Type relevant values (0 to 255) into the highlighted field and select Next. The next

three digits are highlighted. When you have finished typing all values, select Save.

11. Select TCP/IP - Subnet Mask, and then Change Settings.

12. Using the same method as in step 10, type the Subnet Mask.

13. Select TCP/IP - Gateway Address, and then press Change Settings.

14. Using the same method as in step 10, type the Gateway Address.

Note

Type 0.0.0.0 if you do not wish to set the Gateway Address.

TCP/IP Address:

Gateway Address:

Subnet Mask:

DNS Server Address:

Quick Network Setup (Static IP)

Xerox WorkCentre®7132

15. Press the Down arrow on the touch screen and ensure that the setting TCP/IP - IP Filter

is set to "Disabled".

• If TCP/IP Filtering is "Enabled", then select Change Settings on the touch screen

and select Off. Select Save on the touch screen.

• If TCP/IP Filtering is desired, it must be enabled and properly configured through

the device's CentreWare Internet Services web page.

16. When you have finished establishing TCP/IP, press Close three times, then press Exit.

17. Verify that the device is available on the network by opening a web browser (such as

Internet Explorer) on a networked workstation, and then enter the device IP address in

the format http://xxx.xxx.xxx.xxx (the xxx's represent the device IP address). If the

device is available, you should see a CentreWare Internet Services web page for your

device.

18. Load the print drivers on the workstations that will be accessing the device.

Xerox WorkCentre®7132

Guide de configuration réseau

Ce guide contient des informations sur les points suivants :

Configuration réseau rapide (DHCP) à la page 1

Configuration réseau rapide (IP statique) à la page 3

Remarque

Pour de plus amples informations, se reporter au Guide de l'administrateur système.

Configuration réseau rapide (DHCP)

Le Guide de l'administrateur système contient des informations détaillées sur la

configuration des réseaux. Ce document explique comment configurer un réseau en utilisant

le protocole TCP/IP. Si le protocole Novel IPX est utilisé, se reporter au Guide de

l'administrateur système pour les procédures de configuration.

Conditions requises pour la configuration réseau rapide du système

multifonctions avec le protocole TCP/IP

1. Vérifier qu'un réseau opérationnel utilisant TCP/IP est disponible.

2. Vérifier que le câble Ethernet est branché sur le système multifonctions et sur un port

Ethernet opérationnel sur le réseau.

Remarque

Ce câble Ethernet, de type RJ45, n'est pas fourni par Xerox.

Définition d'une adresse IP via DHCP

Au démarrage, le système multifonctions utilise automatiquement DHCP pour obtenir les

informations de configuration réseau le concernant. Ces informations, notamment l'adresse

IP, sont fournies au système multifonctions par un serveur DHCP. Si une adresse IP est

attribuée au système multifonctions par le biais d'un serveur DHCP, effectuer les opérations

suivantes :

Procédure de configuration réseau rapide à l'aide de TCP/IP

1. Mettre le système multifonctions sous tension.

2. Patienter 3 à 5 minutes jusqu'à ce que le processus de négociation d'une adresse IP soit

terminé sur le système multifonctions.

Configuration réseau rapide (DHCP)

Xerox WorkCentre®7132

3. Imprimer la liste des paramètres système.

a. Appuyer sur la touche État de la machine sur le système multifonctions.

b. Sélectionner Compteur fact./Imprimer relevé.

c. Sélectionner Imprimer un relevé et/ou une liste.

d. Sélectionner Paramètres du mode Impression.

e. Sélectionner Paramètres – Éléments courants.

f. Appuyer sur la touche Marche.

4. Consulter la page 3 de la liste des paramètres système pour confirmer qu'une adresse IP

valide a été attribuée au système multifonctions.

• Si les paramètres d'adresse IP ne figurent pas sur la liste, patienter quelques

minutes et imprimer un nouveau relevé.

• Si l'adresse IP débute par 169.254.xxx.xxx, c'est que le serveur DHCP n'a pas

correctement attribué une adresse IP au système multifonctions, ou que le

protocole DHCP n'est pas activé pour le réseau, ou encore que le système

multifonctions n'est pas branché à une prise réseau.

• Si l'adresse IP est valide pour le réseau, passer à l'étape 5.

5. Noter l'adresse IP attribuée au système multifonctions.

6. Vérifier que le système multifonctions est disponible sur le réseau en ouvrant un

navigateur Web (par exemple Internet Explorer) sur un poste de travail en réseau, puis

entrer l'adresse IP du système multifonctions sous la forme http://xxx.xxx.xxx.xxx (où

les xxx représentent l'adresse IP du système multifonctions). Si le système

multifonctions est disponible, la page Web des Services Internet CentreWare du

système s'affiche.

Remarque

Les Services Internet CentreWare permettent de configurer le système multifonctions à

distance. Le nom d'utilisateur et le mot de passe par défaut sont respectivement "11111"

et "x-admin". Ils doivent être entrés conformément à la casse choisie et modifiés après

installation du système multifonctions.

7. Installer les pilotes d'imprimante sur les postes de travail qui accéderont au système

multifonctions.

Configuration réseau rapide (IP statique)

Xerox WorkCentre®7132

Configuration réseau rapide (IP statique)

Conditions requises pour la configuration manuelle des paramètres réseau à

l'aide d'une adresse IP statique

Remarque

Au démarrage, le système multifonctions WorkCentre utilise automatiquement DHCP

pour obtenir ses informations de configuration réseau ; il convient donc de désactiver

DHCP en entrant manuellement une adresse IP statique.

Avant d'effectuer la configuration, noter les informations suivantes afin de les avoir à portée

de main lors de la configuration :

Remarque

Pour obtenir ces informations, prendre contact avec l'administrateur système.

Procédure de configuration manuelle des paramètres réseau à l'aide d'une

adresse IP statique

1. Mettre le système multifonctions sous tension.

2. Appuyer sur la touche Accès, puis entrer l'ID utilisateur 11111 et appuyer sur

Confirmer.

3. Dans le menu Administrateur système, sélectionner Paramètres système.

4. Sélectionner Paramètres système.

5. Sélectionner Paramètres réseau.

6. Sélectionner Paramètres de protocole.

7. Sélectionner TCP/IP - Obtenir adresse IP puis Modifier les paramètres.

8. Choisir la méthode Manuelle de configuration d'une adresse IP, puis sélectionner

Enregistrer.

9. Sélectionner TCP/IP - Adresse IP puis Modifier les paramètres.

Adresse TCP/IP :

Adresse de la

passerelle :

Masque de sous-

réseau :

Adresse du serveur

DNS :

Configuration réseau rapide (IP statique)

Xerox WorkCentre®7132

10. À l'aide du pavé numérique, entrer l'adresse IP du système multifonctions sous la forme

xxx.xxx.xxx.xxx. Entrer les valeurs appropriées (0 à 255) dans le champ en

surbrillance, puis sélectionner Suivant. Les trois chiffres suivants sont mis en

surbrillance. Une fois toutes les valeurs entrées, sélectionner Enregistrer.

11. Sélectionner TCP/IP - Masque de sous-réseau puis Modifier les paramètres.

12. Entrer le masque de sous-réseau en utilisant la même méthode qu'à l'étape 10.

13. Sélectionner TCP/IP - Adresse de la passerelle puis Modifier les paramètres.

14. Entrer l'adresse de la passerelle en utilisant la même méthode qu'à l'étape 10.

Remarque

Si aucune adresse de passerelle n'est requise, entrer 0.0.0.0.

15. Appuyer sur le bouton fléché vers le bas et vérifier que le paramètre TCP/IP - Filtre IP

est "Désactivé".

• Si le filtrage IP est "Activé", sélectionner Modifier les paramètres sur l'écran

tactile puis sélectionner Désactivé. Sélectionner Enregistrer sur l'écran tactile.

• Lorsque le filtrage TCP/IP est désiré, il doit être activé et correctement configuré

à l'aide de la page Web des Services Internet CentreWare.

16. Lorsque la configuration TCP/IP est terminée, appuyer trois fois sur Fermer, puis

appuyer sur Quitter.

17. Vérifier que le système multifonctions est disponible sur le réseau en ouvrant un

navigateur Web (par exemple Internet Explorer) sur un poste de travail en réseau, puis

entrer l'adresse IP du système multifonctions sous la forme http://xxx.xxx.xxx.xxx (où

les xxx représentent l'adresse IP du système multifonctions). Si le système

multifonctions est disponible, la page Web des Services Internet CentreWare du

système s'affiche.

18. Installer les pilotes d'imprimante sur les postes de travail qui accéderont au système

multifonctions.

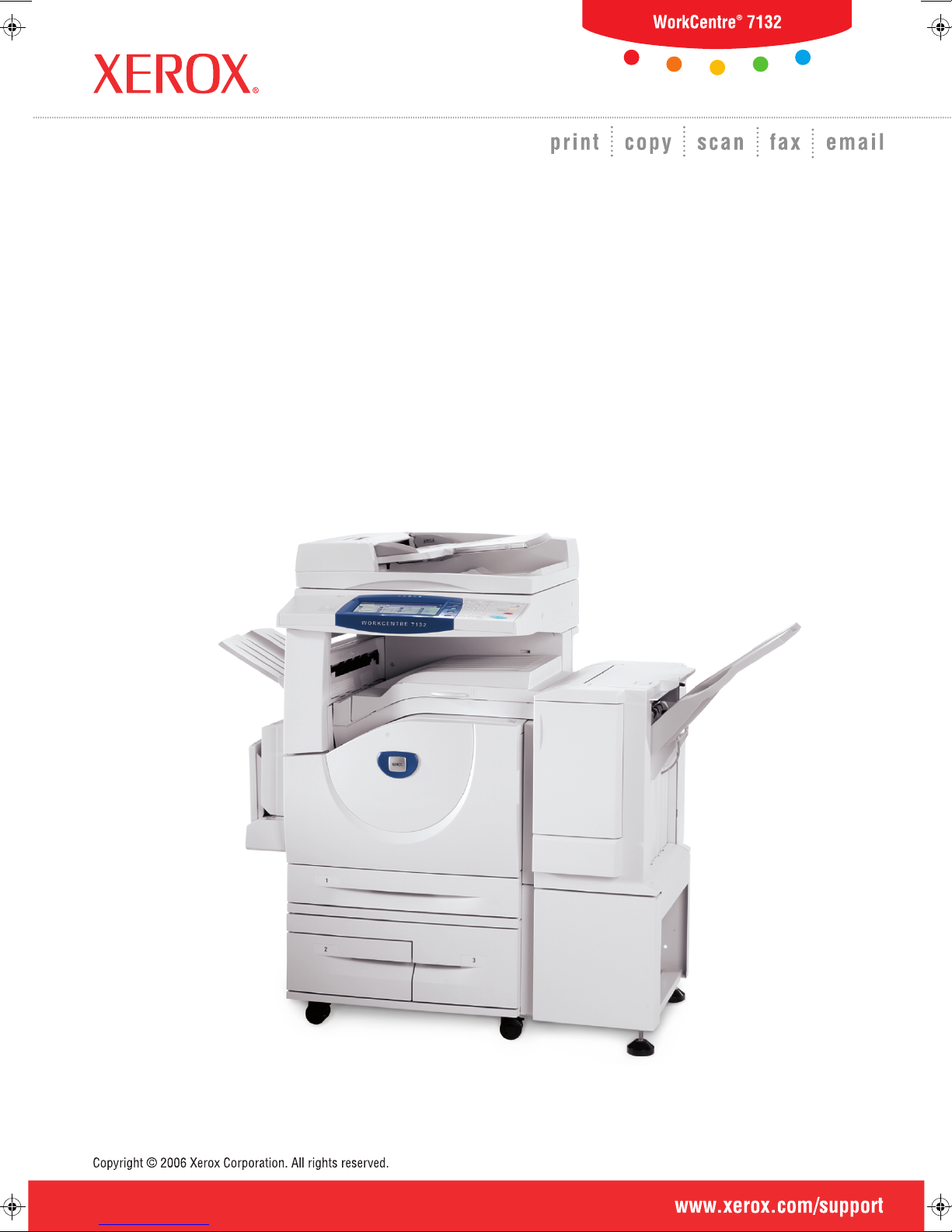

Xerox WorkCentre®7132

Guida rapida all'impostazione di rete

Questa guida comprende le istruzioni per:

Impostazione rapida di rete (DHCP) a pagina 1

Impostazione rapida di rete (IP statico) a pagina 3

Nota

Per istruzioni più dettagliate, consultare System Administrator Guide (solo in lingua

inglese).

Impostazione rapida di rete (DHCP)

Il documento System Administrator Guide contiene informazioni dettagliate sulle

impostazioni della rete. Questo documento è utile all'impostazione della rete che utilizza

TCP/IP. Nel caso si utilizzi Novel IPX, consultare il documento System Administrator Guide

per le procedure di impostazione.

Prerequisiti di impostazione rapida della rete che utilizza TCP/IP

1. Assicurarsi che sia disponibile una rete esistente e funzionante che utilizzi TCP/IP.

2. Assicurarsi che il cavo Ethernet sia collegato al dispositivo multifunzione e inserito in

una porta Ethernet in funzione sulla rete.

Nota

Il cavo Ethernet è del tipo RJ45 e non è fornito da Xerox.

Configurazione di un indirizzo IP tramite DHCP

All'avvio, il dispositivo multifunzione utilizza l'impostazione predefinita DHCP per ottenere

le configurazioni di rete. Un server DHCP trasmette al dispositivo un indirizzo IP e le altre

impostazioni di configurazione. Nel caso in cui si utilizzi un server DHCP per assegnare un

indirizzo IP al dispositivo, effettuare la seguente procedura.

Procedura di impostazione rapida della rete che utilizza TCP/IP

1. Accendere il dispositivo.

2. Attendere da 3 a 5 minuti mentre il dispositivo negozia un indirizzo IP.

3. Stampare l'Elenco impostazioni sistema.

a. Selezionare il pulsante Stato macchina sul dispositivo.

b. Selezionare Contatori/Rapporti.

c. Selezionare Rapporti/Elenchi.

d. Selezionare Impostazioni Modo stampa.

Altri manuali per WorkCentre 7132

Indice

Lingue:

Altri manuali Xerox Stampante tutto in uno

Xerox

Xerox VersaLink B7025 Manuale elenco delle parti

Xerox

Xerox VersaLink B405 Manuale utente

Xerox

Xerox WorkCentre 3025 Manuale operativo

Xerox

Xerox WorkCentre 7500 Series Manuale utente

Xerox

Xerox WorkCentre 5022 Manuale utente

Xerox

Xerox Phaser 6140N Istruzioni per l'installazione

Xerox

Xerox WorkCentre XK35c Manuale utente

Xerox

Xerox 3635MFP - Phaser B/W Laser Manuale utente

Xerox

Xerox VersaLink B7025 Manuale operativo

Xerox

Xerox Document Centre 480 ST Manuale di istruzioni

Xerox

Xerox 4150 - WorkCentre B/W Laser Manuale utente

Xerox

Xerox AltaLink B8045 Guida

Xerox

Xerox WorkCentre 6400 Manuale utente

Xerox

Xerox Versant 80 Press Manuale utente

Xerox

Xerox Work Centre 385 Manuale utente

Xerox

Xerox workcentre 5335 series Manuale utente

Xerox

Xerox WorkCentre 4260S Manuale utente

Xerox

Xerox WorkCentre PE16 Manuale utente

Xerox

Xerox WorkCentre 3655 Manuale utente

Xerox

Xerox WORKCENTRE C2424 Manuale utente

Xerox

Xerox WorkCentre 4260 Series Manuale di istruzioni

Xerox

Xerox 3210 - workcentre b/w laser Manuale utente

Xerox

Xerox WorkCentre C226 Istruzioni per il montaggio

Xerox

Xerox WorkCentre 7300 Series Manuale di servizio

Manuali Stampante tutto in uno popolari di altre marche

Triumph Adler

Triumph Adler DC 2016 Manuale

Epson

Epson WorkForce WF-2510 Guida utente

Epson

Epson Stylus Scan 2000 Manuale di installazione e funzionamento

Epson

Epson PictureMate Snap PM 240 Manuale di istruzioni

Konica Minolta

Konica Minolta bizhub C35 Manuale utente

Brother

Brother MFC-J430w Manuale utente

Konica Minolta

Konica Minolta BIZHUB 558 Manuale utente

Lexmark

Lexmark MX710 Series Manuale

Brother

Brother MFC-9760 Manuale utente

Lexmark

Lexmark XC8155 Manuale utente

Lexmark

Lexmark X642E Manuale utente

Sharp

Sharp MX-2310U Guida

Aficio

Aficio 200 Manuale utente

Canon

Canon ImageCLASS 2300 Manuale

Ricoh

Ricoh Pro C900 Manuale utente

Lexmark

Lexmark X925 Manuale utente

Brother

Brother Business Smart MFC-J4510dw Manuale utente

Epson

Epson Stylus CX8400 Series Manuale utente
