Yealink MP54 Manuale utente

Wall Mount Quick Installation Guide

(V1.0)

This quick installation guide provides step-by-step instructions for

mounting your IP phone to a wall.

The wall mount bracket is required for wall mount installation, which

is not included with your IP phone, contact your reseller to purchase it

separately.

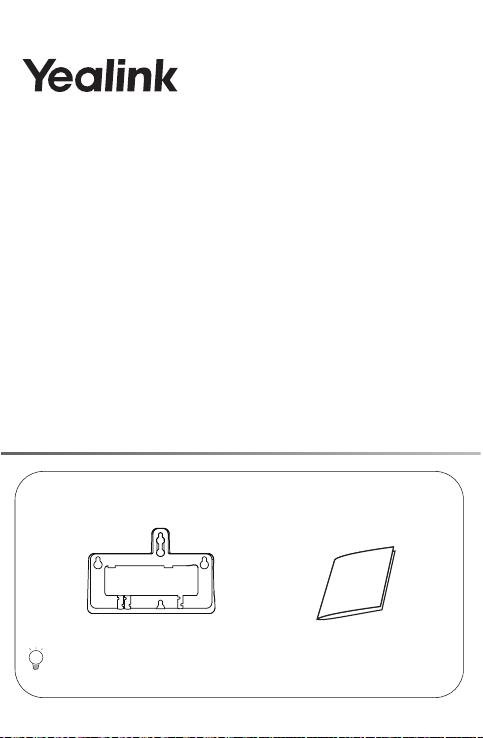

Package Contents

for MP54/MP50 IP Phones

Wall anchors and appliable tools not included in your package are also required

for wall mount installation.

English

x 3

x 2

100mm

74mm

148mm

99.3mm

64mm

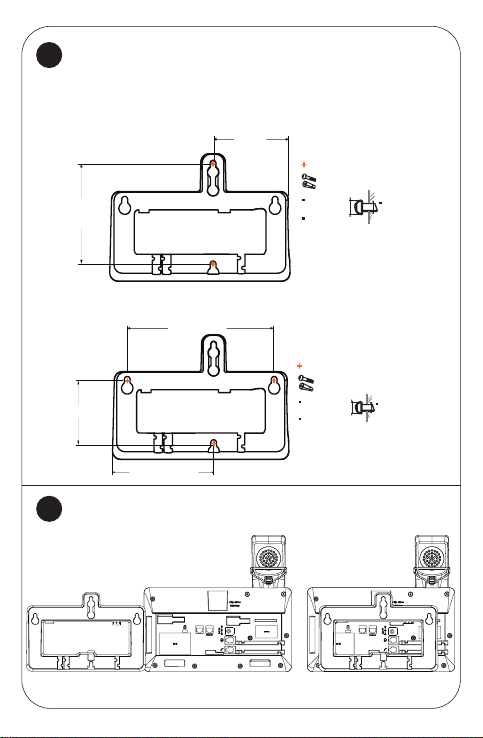

Mounting the Screws

Yealink provides the wall mount drilling templates, which locate and

mark the position for mounting the screws (not provided) on the wall, as

shown below:

For American standard:

For others:

Attaching the Wall Mount Bracket

PC PC

Screw position

Max:8mm

(0.315’’)

Min:6.5mm

(0.256’’)

Max:4.5mm

(0.177’’)

Screw position

Max:8mm

(0.315’’)

Min:6.5mm

(0.256’’)

Max:4.5mm

(0.177’’)

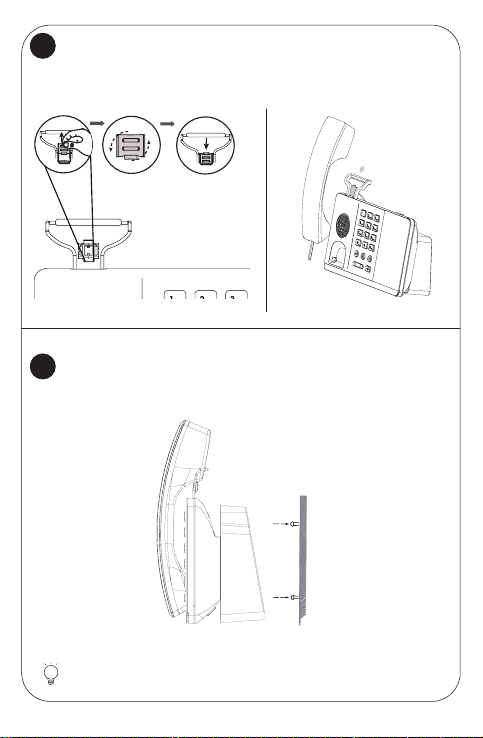

3Adjusting the Hookswitch Tab

4Mounting the IP Phone to the Wall

To prevent damage, secure the handset in the handset cradle.

The recommended height is less than 2m above the ground.

挂墙架快速安装指南

(V1.0)

该快速安装指南提供了将 IP 话机安装到墙上的分步说明。

挂墙架是支架安装所必需的，是 IP 话机不附带的，请与你的经销商联

系以单独购买。

包装清单

对于 MP54/MP50 IP 话机

安装还需要包装中未包含的墙锚和适用工具。

简体中文

x 3

x 2

100mm

74mm

148mm

99.3mm

64mm

安装螺丝

Yealink 提供了挂墙钻孔模板，螺钉（未提供）在墙上的位置，如下所示：

美国标准：

其他：

安装挂墙架

PC PC

螺钉位置

最大 :8mm

(0.315’’)

最小 :6.5mm

(0.256’’)

最大 :4.5mm

(0.177’’)

螺钉位置

最大 :8mm

(0.315’’)

最小 :6.5mm

(0.256’’)

最大 :4.5mm

(0.177’’)

3调整手柄挂钩

4置于墙上

将手柄固定在手柄支架中防止损坏。

建议挂架安装的高度距地面不超过 2 米。

Kurzanleitung zur Wandmontage

(V1.0)

Diese Kurzanleitung bietet eine Schritt-für-Schritt-Anleitung für die

Wandmontage Ihres IP-Telefons.

Für die Wandmontage ist eine Wandhalterung erforderlich, die nicht im

Lieferumfang Ihres IP-Telefons enthalten ist. Wenden Sie sich an Ihren

Händler, um sie separat zu erwerben.

Verpackungsinhalt

für MP54/MP50 IP-Telefone

Für die Installation zur Wandmontage sind ebenfalls Wanddübel und entsprech-

ende Werkzeuge erforderlich, die nicht in Ihrem Paket enthalten sind.

Deutsch

x 3

x 2

100mm

74mm

148mm

99.3mm

64mm

Fixer les vis

Yealink fournit les gabarits de perçage pour le montage mural, qui per-

mettent de localiser et de marquer la position des vis (non fournies) sur

le mur, comme indiqué ci-dessous :

Pour les normes américaines:

Pour les autres:

Fixer le support de xation mural

PC PC

Position des vis

Max:8mm

(0.315’’)

Min:6,5mm

(0.256’’)

Max:4,5mm

(0.177’’)

Position des vis

Max:8mm

(0.315’’)

Min:6,5mm

(0.256’’)

Max:4,5mm

(0.177’’)

3Ajuster la languette d'accrochage

4Installer le téléphone IP sur le mur

Pour éviter les dommages, xez le combiné dans le socle du combiné.

Eine Höhe von weniger als 2 m über dem Boden wird empfohlen.

Guide d'installation rapide du support mural

(V1.0)

Ce guide d'installation rapide fournit les instructions pas à pas pour

xer votre téléphone IP au mur.

Le support de xation mural est nécessaire à l'installation du support

mural, mais celui-ci n'est pas inclus à votre téléphone IP. Contactez

votre revendeur pour vous le procurer séparément.

Contenu de la boîte

pour téléphones IP MP54/MP50

Les ancrages muraux et outils appropriés ne sont pas inclus dans votre pack et

sont également nécessaires à l'installation du support mural.

Français
