Zoeller 1052Q Manuale utente

18 in.

10 in.

1-1/2-in

Discharge

pipe

Check valve

Additional

3/16-in

Vent hole

located in

the pump

housing

GFCI outlet

Basin cover

Fill with

water

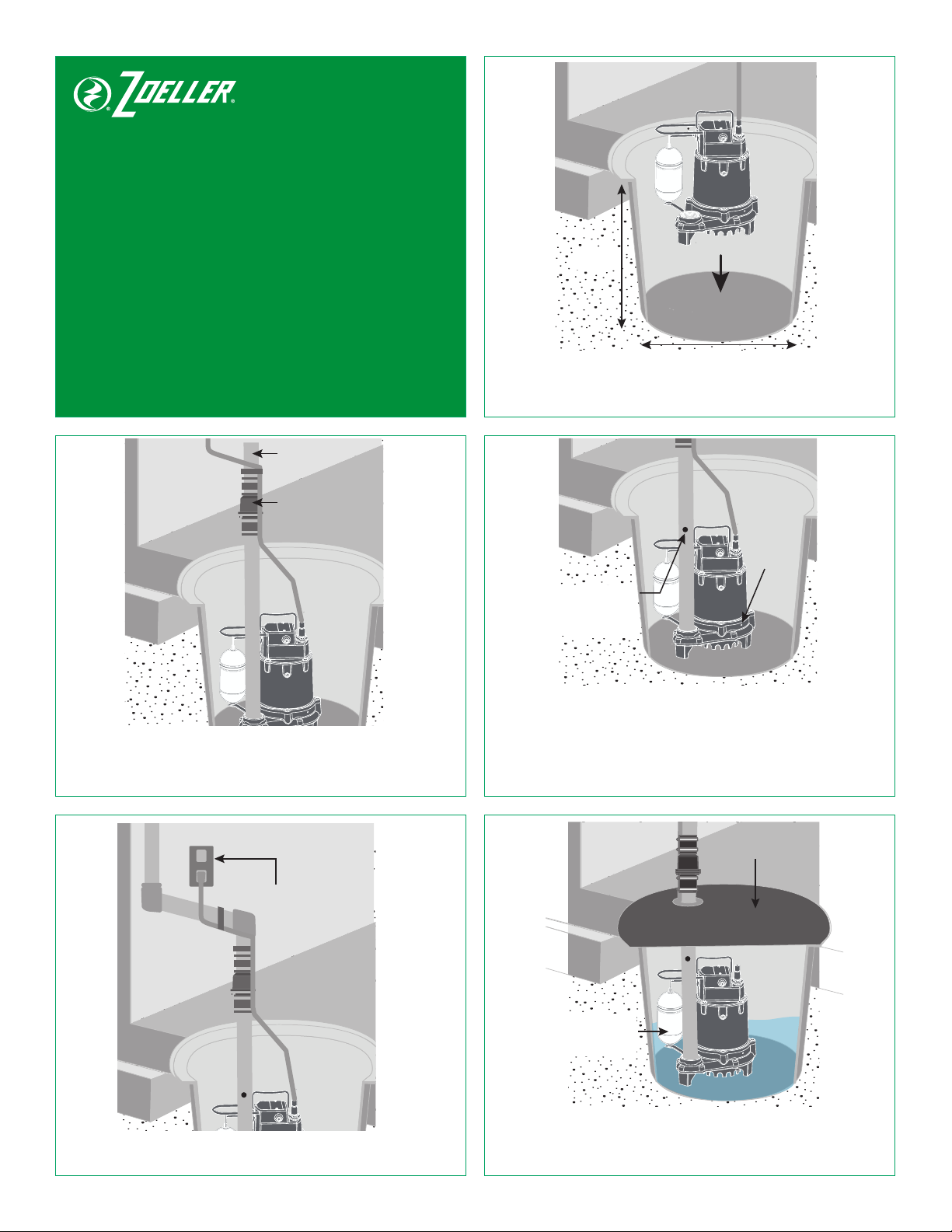

1. Place pump in a sump basin that is at least 10 in wide

and 18 in deep.

2. Install rigid 1-1/2 in discharge pipe, union, check

valve according to code.

3. Drill a 3/16 in hole in the discharge pipe, level with the

top of pump. Pumps have a vent located in the pump,

but an additional vent hole is recommeded. Connect

remaining discharge pipe into main discharge line.

4. Connect pump power supply to a GFCI-protected

receptacle.

5. Fill the basin with water to check operation. Install a

basin cover and gasket on top of the basin.

SW1311Q A

QUICK REFERENCE GUIDE.

SEE INSTRUCTION MANUAL

FOR COMPLETE DETAILS.

WARNING:

FOR YOUR PROTECTION, ALWAYS DISCONNECT

PUMP FROM POWER SOURCE BEFORE HANDLING.

SUBMERSIBLE

SUMP PUMP

MODEL #

1052Q, 1096Q

Zoeller®is a registered trademark of Zoeller Co.

English Toll Free Help Line

1-800-584-8089

ZoellerAtHome.com

18 po

10 po

Tuyau de

décharge

de 1 1/2 po

Clapet

antiretour

Trou d’évent

supplémentaire

de 3/16 po

Trou

d’évent

situé dans

le boîtier

de la

pompe

Sortie GFCI

(Disjoncteur

de fuite à la

terre)

Couverture

de bassin

Remplissez

d’eau

1. Placez la pompe dans un puisard d’au moins 10 po de

large et 18 po de profondeur.

2. Installez le tuyau de refoulement rigide de 1 1/2 po,

le raccord union et le clapet antiretour conformément

au code.

3. Percez un trou de 3/16 po dans le tuyau de refoulement,

au niveau du haut de la pompe. Les pompes ont

un évent situé dans la pompe, mais un trou d’évent

supplémentaire est recommandé. Connectez le tuyau

de refoulement restant à la conduite de refoulement

principale.

4. Connectez l’alimentation électrique de la pompe à une

prise protégée par GFCI.

5. Remplissez le bassin d’eau pour vérier le

fonctionnement. Installez un couvercle de bassin et un

joint sur le dessus du bassin.

GUIDE DE RÉFÉRENCE RAPIDE.

VOIR MANUEL D’INSTRUCTIONS

POUR DÉTAILS COMPLETS.

AVERTISSEMENT :

POUR VOTRE PROTECTION, DÉBRANCHEZ

TOUJOURS LA POMPE DE LA SOURCE

D’ALIMENTATION AVANT DE LA MANIPULER.

POMPE DE

PUISARD

SUBMERSIBLE

MODÈLE

1052Q, 1096Q

Zoeller®est une marque déposée de Zoeller Pump Co.

Service d’aide téléphonique

gratuit en français

1-800-379-3718

ZoellerAtHome.com
