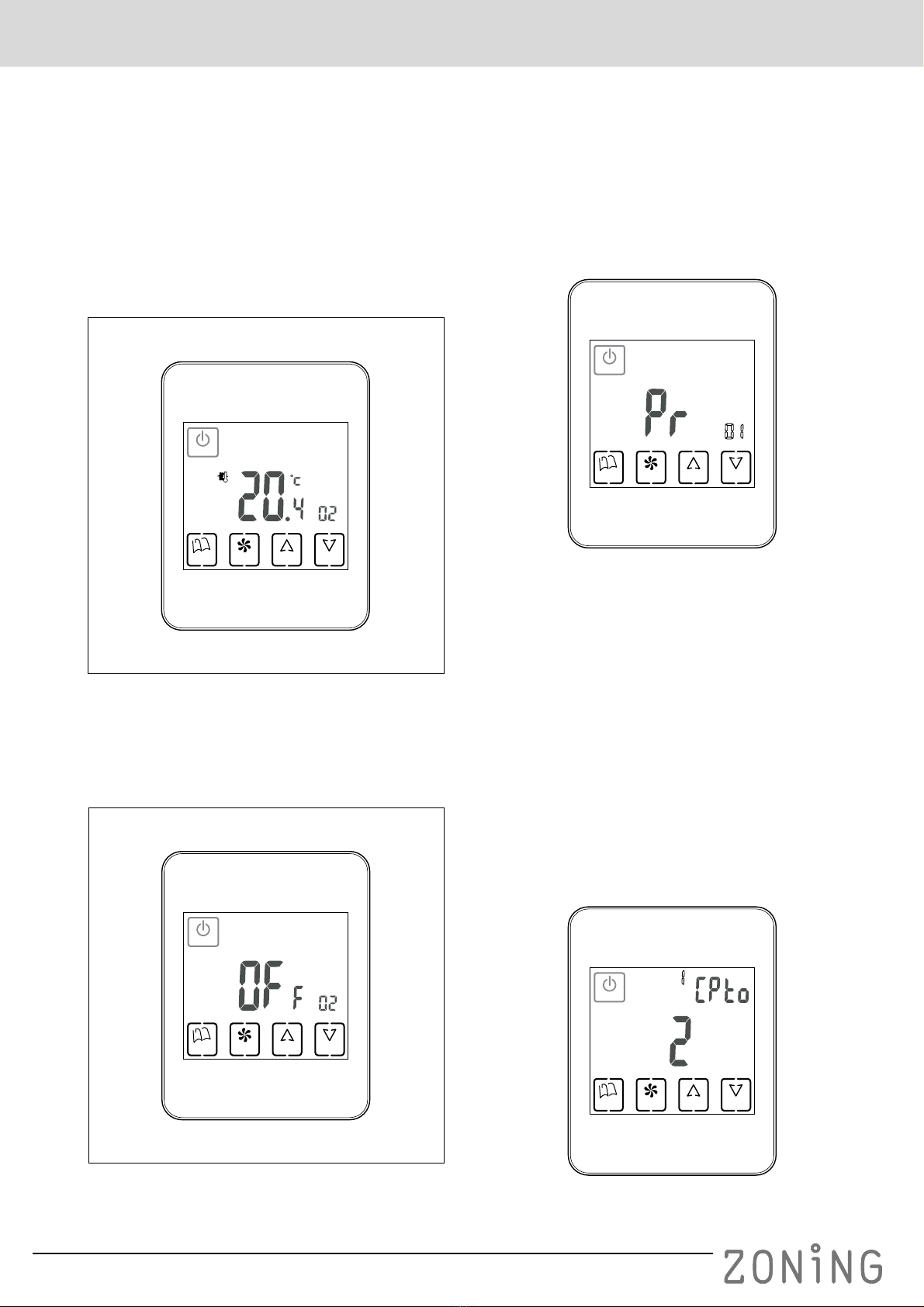

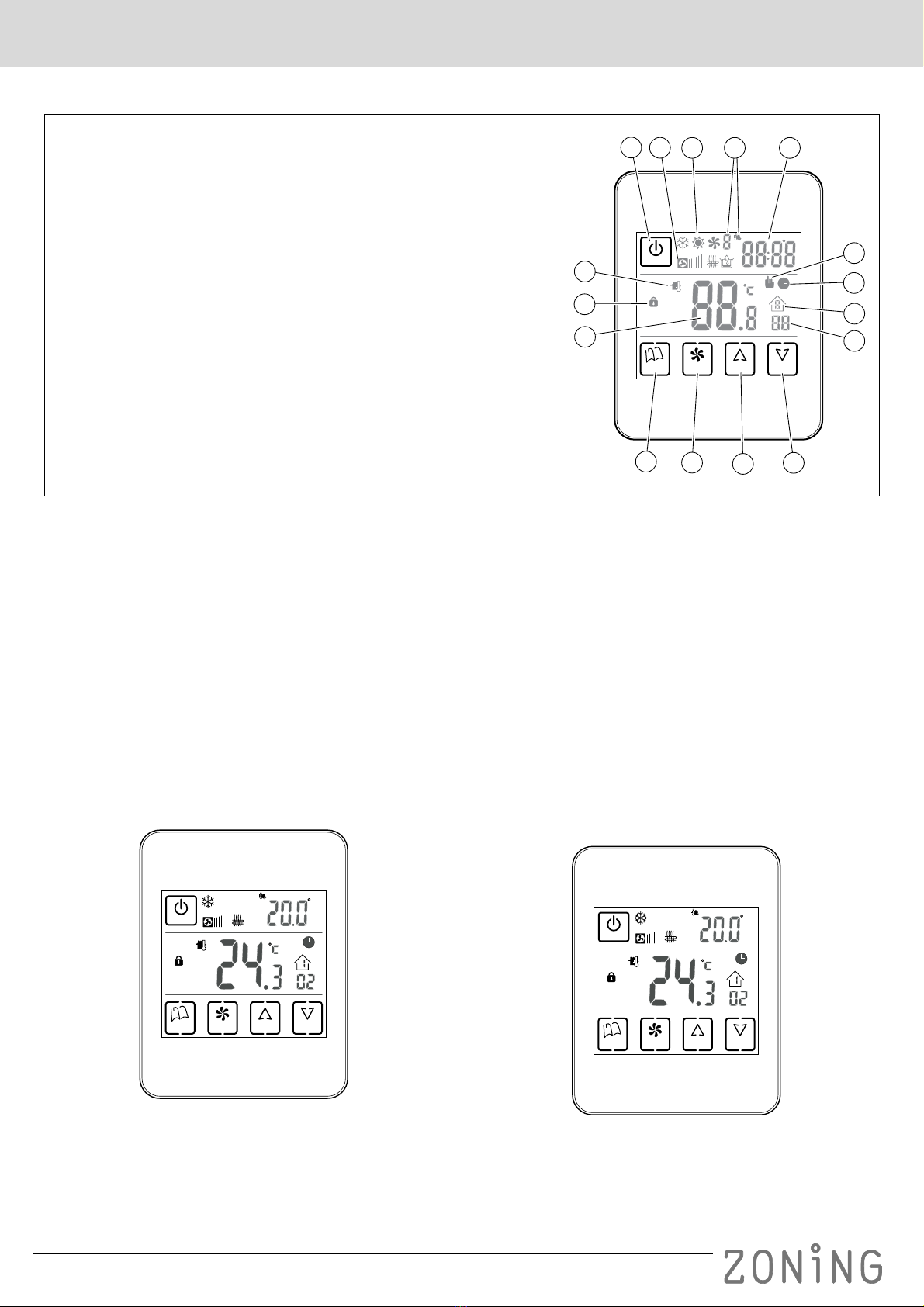

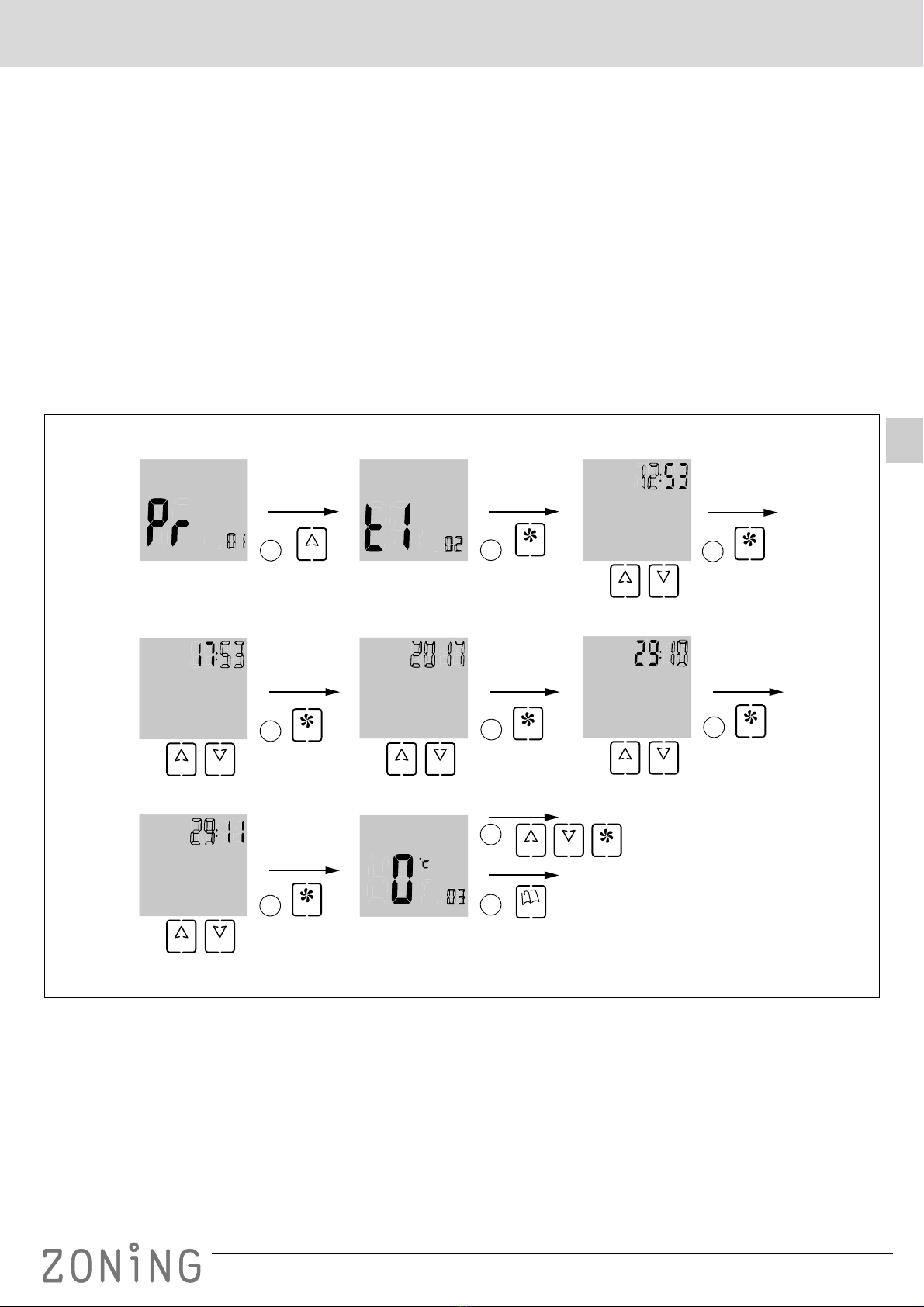

Cronotermostato ZEBRA
v 0.V 12/170 TAGBASE 3
ES
A Presentación del sistema
Los cronotermostatos ZEBRA están diseñados para
funcionar conjuntamente con las centrales de control
ZONING SYSTEM, para controlar la temperatura de hasta
6 zonas independientes.
El cronotermostato ZEBRA se comunica con la central de
control. La central gestiona una o varias compuertas
motorizadas (que regulan el flujo de aire), así como el
arranque y paro del equipo de climatización, que
proporciona el flujo de aire.
B Características técnicas
Termostato ZEBRA (emisor)
•Alimentación: 12 VDC
•Consumo: < 0,3 VA
•Salida de control: Modbus RTU Rs485
•Cableado: S <1,5 mm2
•Temperatura de funcionamiento: 0ºC a 50ºC
•Temperatura de almacenamiento: -20 ºC a 60 ºC
•Rango de Humedad: 10-90% (sin condensación)
•Fijación mural mediante tornillos (suministrados)
•Índice de protección: IP 20
•Sonda de temperatura NTC10K. Precisión 0,1ºC
•Precisión de regulación CA según norma EN15500.
CA=0.4 (Test repport CLMS17-742. CSTB)
•Modo ECO económico (variación de la temperatura de
consigna en ±3ºC)
•Protección anti-hielo para: T<7ºC+/-3ºC
•Dimensiones (LxHxZ): 85x108x13 mm
•Peso 0,11 kg
Central de control (receptor)
•Alimentación 230 VAC/ 50-60 Hz
•Consumo ZITY: 6 VA
•Ciclo de trabajo <10%
•Para instalaciones a una altura hasta 2000 m del nivel
del mar. Receptor, Clase III
•Salidas relé 230 VAC/5A (carga máxima: 5A, cos φ=1)
•Índice de protección: IP 20
•Protección aislamiento eléctrico, Clase II
•Temperatura de funcionamiento: 0ºC a 55ºC
•Temperatura de almacenamiento: -10 ºC a 60 ºC
•Dimensiones (LxHxZ): 160x90x65 mm
•Peso 0,5kg
Por medio de la presente MADEL ATD declara que los
equipos ZEBRA/ ZITY cumplen con los requisitos
esenciales y cualesquiera otras disposiciones aplicables o
exigibles de disposiciones de las Directivas 2014/35/UE
LVD, 2014/30/UE EMC y 2014/53/UE RED, 2011/65/UE
ROHS, 2001/95/CE Seguridad general de productos,
2012/19/UE RAEE y Reglamento 1907/2006 REACH.

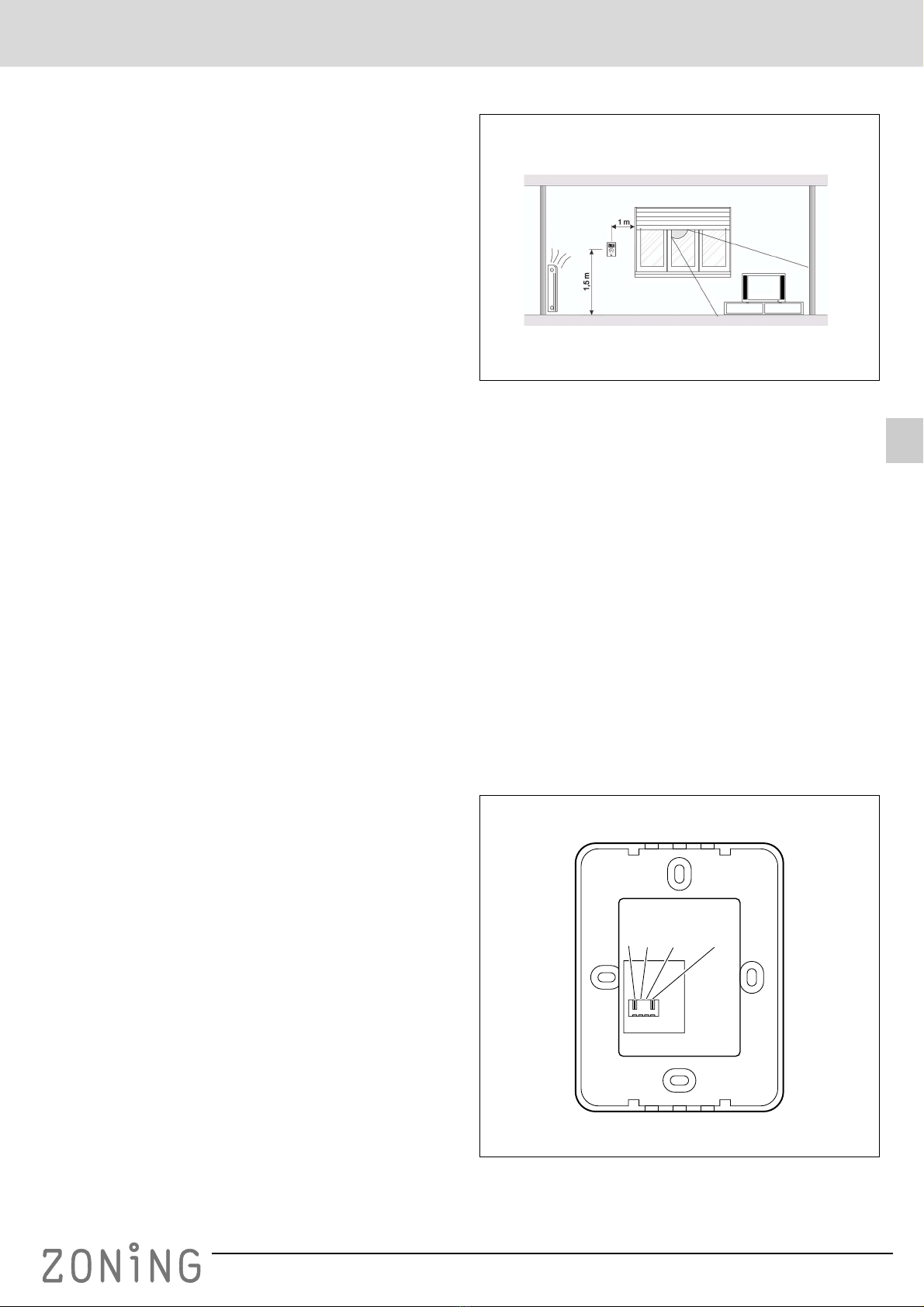

C Ubicación de los termostatos (fig. 1)
Fig. 1 Ubicación de los termostatos
•Ubique cada termostato en un lugar significativo de la
estancia.
•Posicione a una altura aproximada de 1,5 m, evitando
las fuentes de calor directas y las corrientes de aire no
deseadas.
D Conexión de la alimentación (fig. 2)
El cronotermostato ZEBRA debe alimentarse con una
tensión de 12VDC, proporcionada por una fuente que sea
capaz de proporcionar al menos 0,3VA. Esta alimentación
puede ser proporcionada por la central ZITY.
Además de la alimentación, dispone de los bornes A y B
para la comunicación con la central ZITY vía RS485.
El conector de alimentación está situado en la parte
trasera, como muestra la siguiente figura.
Fig. 2 Conexiones para la alimentación y comunicación
ubicacion
A B GND +12V
RS485
