Zycoo M100 Manuale utente
Network Dispatch Microphone Console
M100 Quick Installation Guide
M100 Console (1pc) Gooseneck microphone
(1pc)
PoE cable (1pc)
Package List
TF Card (1pc) Power Adaptor (1pc)
Warranty Card
(1pc)
Quick Installation Guide
(1pc)
Ejection Pin (1pc)
English
Installation Method

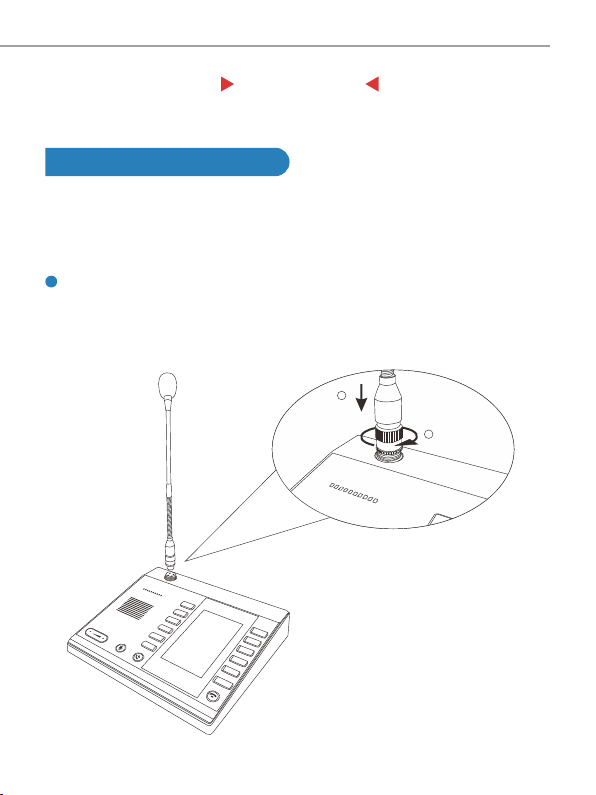

Install the gooseneck microphone stand
Insert the microphone stand accessory into the microphone head connection on the upper
left corner, and tighten it clockwise.
1
The followings are the instructions for setting up the ZYCOO M100 micro-
phone. Please refer to the illustration and follow the simple steps below to
quickly install the microphone.
1
2
1. Align the microphone stand with the buckle and
insert it.
2. Turn the tightening knob clockwise to secure it.
1
System Configuration

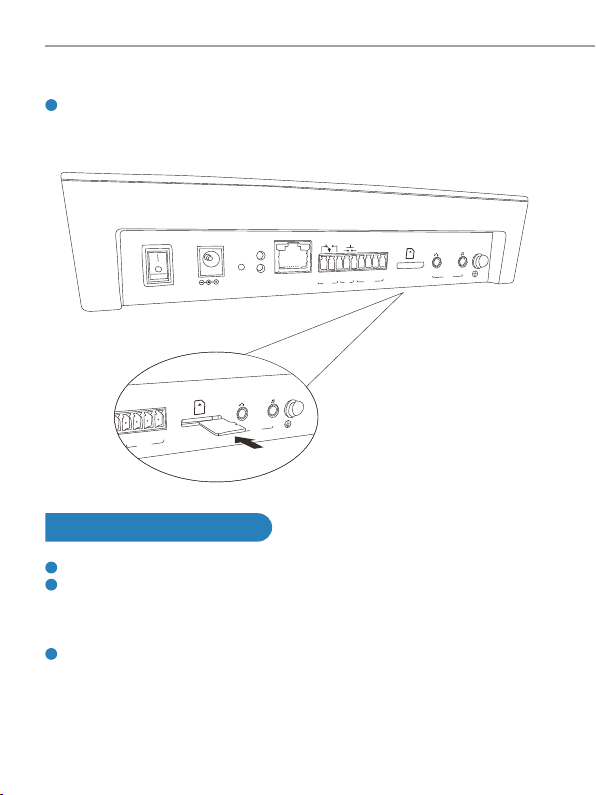

Install the TF card.
Insert the TF card accessory into the TF card slot at the back of the microphone device.
2
12V
DC
RST
LAN
/
PoE+
SYS
PWR
TF
Card
-+V+ V-AB
RELAYSW RS-485
OUT IN
AUDIO
NO COM NC
POWER
+V+ V- AB
SW RS-485
TF
Card
IN
AUDIO
PUSH
Connect the power (or PoE cable) and the network cable.
After the device has finished starting up, press and hold the factory reset button for 2
seconds, then release it. The device screen will display the IP address. The default set-
ting is DHCP. If an IP address is not obtained, the default login IP address is
192.168.1.101. Enter the IP address directly in the browser address bar to access the
device login page. The default username and password for the device are both "admin".
Press and hold the RST button for more than 10 seconds, and a voice prompt will be
played after release. The device enters the reset state, and the device screen displays
"rebooting". The device buttons flash once, and the pop-up window disappears, indicat-
ing that the device has been successfully restored.
1
2
3
2

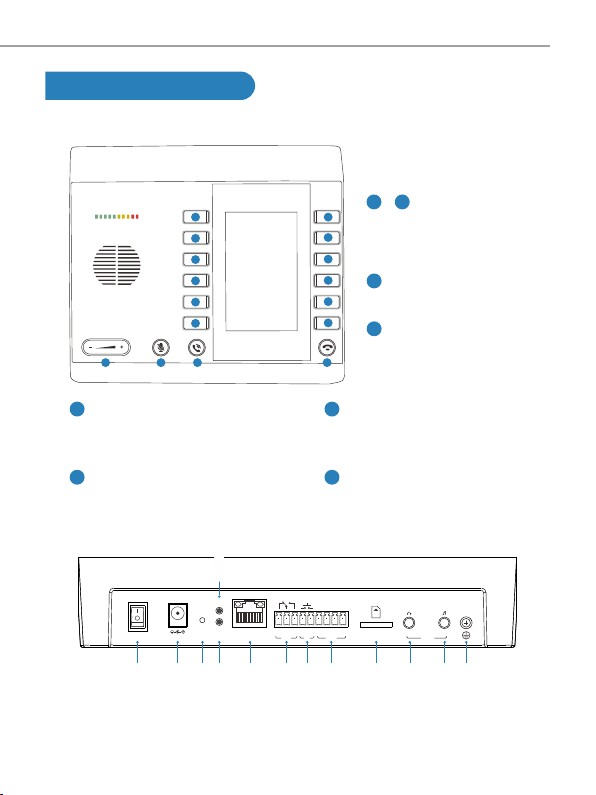

Button Instructions
1 2 3 4
5 6
7
9
8
10
12
14
16
11
13
15
12 V DC
RST LAN / PoE+
SYS
PWR TF Card
- + V+ V- A B
RELAY SW RS-485
OUT IN
POWER AUDIO
NO COM NC
1
In paging mode: Increase or decrease the microphone volume.
In intercom mode: Increase or decrease the speaker volume.
Volume Adjustment Key 2Mute Key
3 4
5
Can be set as Function Keys/Speed Dial
Keys/Paging Keys, etc.
Programmable Keys
14
~
Return to the previous page.
Page Up Key
15
16
Main Switch
In call mode: Turn the call mute on or off.
Answer and make calls, and enter the numeric keypad.
Dial Key Hang-up key
Reject or end the call. Press and hold to exit the numeric keypad.
Enter the next page.
Page Down Key
12V Power Supply
Reset Button
Power Light
Ethernet / PoE+
Dry Contact
Switch Quantity
RS485
TF Card Slot
Audio Output
Audio Input
Grounding
System Light
3
中文
安装方式
安装鹅颈麦咪杆
使用配件里的咪杆安插在麦克风设备左上角的咪头连接处，顺时针拧紧。
1
请按照下面图片中的说明安装M100麦克风:
1
2
1. 将咪杆对准卡扣后插入
2. 顺时针旋转紧固旋钮将其拧紧
4
安装TF内存卡
使用配件里的TF卡安插在麦克风设备后方TF卡插槽处
2
12V
DC
RST
LAN
/
PoE+
SYS
PWR
TF
Card
-+V+ V-AB
RELAYSW RS-485
OUT IN
AUDIO
NO COM NC
POWER
+V+ V- AB
SW RS-485
TF
Card
IN
AUDIO
PUSH
系统配置
连接好电源(或PoE)及网线。
设备启动完成后，按下恢复出厂设置按键2秒，松开按键，设备屏幕显示IP地址。出厂默认
DHCP，若未获取到IP地址，则默认登录IP地址为192.168.1.101。直接在浏览器地址栏输入
IP地址，即可进入设备登录界面，设备的缺省用户名及密码， 均为admin。
按住恢复出厂设置RST按钮10秒以上，松开后会播报语音。设备进入恢复设置状态，设备屏
幕显示重启中。设备按键闪亮一次，重启显示弹窗退出，设备恢复成功。
1
2
3
5
按键功能
1 2 3 4
5 6
7
9
8
10
12
14
16
11
13
15
12 V DC
RST LAN / PoE+
SYS
PWR TF Card
- + V+ V- A B
RELAY SW RS-485
OUT IN
POWER AUDIO
NO COM NC
1
在喊话模式下：增大或减小麦克风音量。
在 对讲模式下：增大或减小扬声器音量。
音量调节键 2
在通话模式下：开启或关闭通话静音。
静音键
3
接听和呼叫通话，进入数字键盘。
拨号键 4
拒绝或结束通话。长按退出数字键盘。
挂机键
5
可设置为功能键/速拨键/喊话键等
可编程键
14
~
返回上一页界面
上翻键
进入下一页界面
下翻键
15
16
总开关键
12V电源
复位键
电源灯系统灯
以太网/PoE+
干接点
开关量
RS485
TF卡槽
音源输出
音源输入
接地
6
Français
Méthode d'installation
Installer le support de microphone à col de cygne
Insérez l'accessoire du support de microphone dans la connexion de la tête de micro-
phone dans le coin supérieur gauche et serrez dans le sens horaire.
1
Voici les instructions pour installer rapidement le microphone ZYCOO M100.
Veuillez vous référer à l'illustration et suivre les étapes simples ci-dessous
pour installer rapidement le microphone.
1
2
1. Align the microphone stand with the buckle and
insert it.
2. Turn the tightening knob clockwise to secure it.
7
Configuration du système

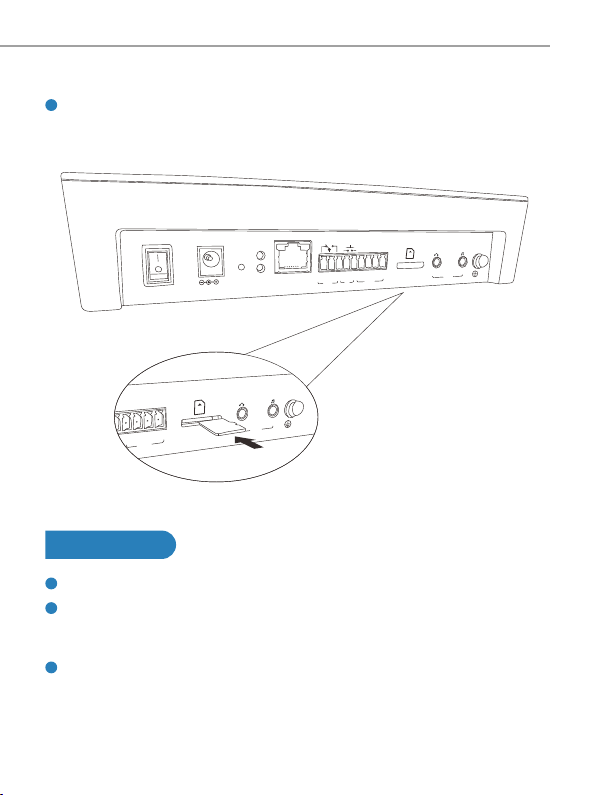

Installer la carte TF.
Insérez l'accessoire de la carte TF dans l'emplacement de la carte TF à l'arrière du dis-
positif de microphone.
2
12V
DC
RST
LAN
/
PoE+
SYS
PWR
TF
Card
-+V+ V-AB
RELAYSW RS-485
OUT IN
AUDIO
NO COM NC
POWER
+V+ V- AB
SW RS-485
TF
Card
IN
AUDIO
PUSH
Connectez l'alimentation (ou le câble PoE) et le câble réseau.
Après que le dispositif a terminé le démarrage, appuyez sur le bouton de réinitialisation
d'usine pendant 2 secondes, puis relâchez-le. L'écran du dispositif affichera l'adresse
IP. Le réglage par défaut est DHCP. Si une adresse IP n'est pas obtenue, l'adresse IP
de connexion par défaut est 192.168.1.101. Entrez l'adresse IP directement dans la
barre d'adresse du navigateur pour accéder à la page de connexion du dispositif. Le
nom d'utilisateur et le mot de passe par défaut pour le dispositif sont tous deux "admin".
Appuyez sur le bouton RST et maintenez-le enfoncé pendant plus de 10 secondes, et
une invite vocale sera lue après le relâchement. Le dispositif entre dans l'état de
réinitialisation, l'écran du dispositif affiche "redémarrage". Les boutons du dispositif
clignotent une fois et la fenêtre contextuelle disparaît, indiquant que le dispositif a été
restauré avec succès.
1
2
3
8
