ZyXEL Communications PLA-407 Manuale utente

www.zyxel.com

PLA-407

Powerline Ethernet Adapter

Version 4.0.1

Edition 1, 8/2009

CONTENTS

ENGLISH 3

DEUTSCH 7

FRANÇAIS 13

ESPAÑOL 19

ITALIANO 25

SVENSKA 31

NEDERLANDS 35

2009 ZyXEL Communications Corporation

ENGLISH

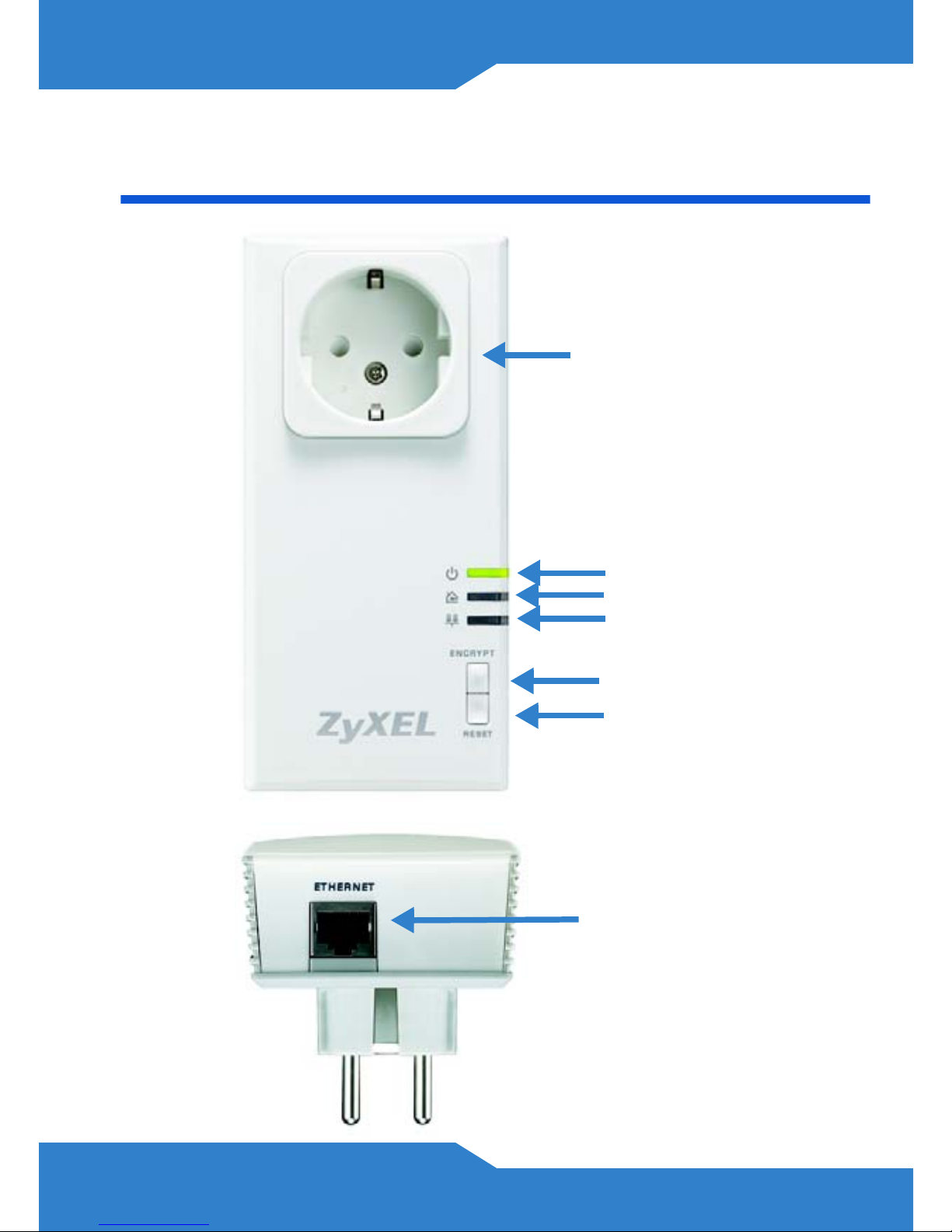

Panels

Encrypt button

Reset button

Homeplug LED

Power LED

Power socket

Ethernet Port

Ethernet LED

ENGLISH

Overview

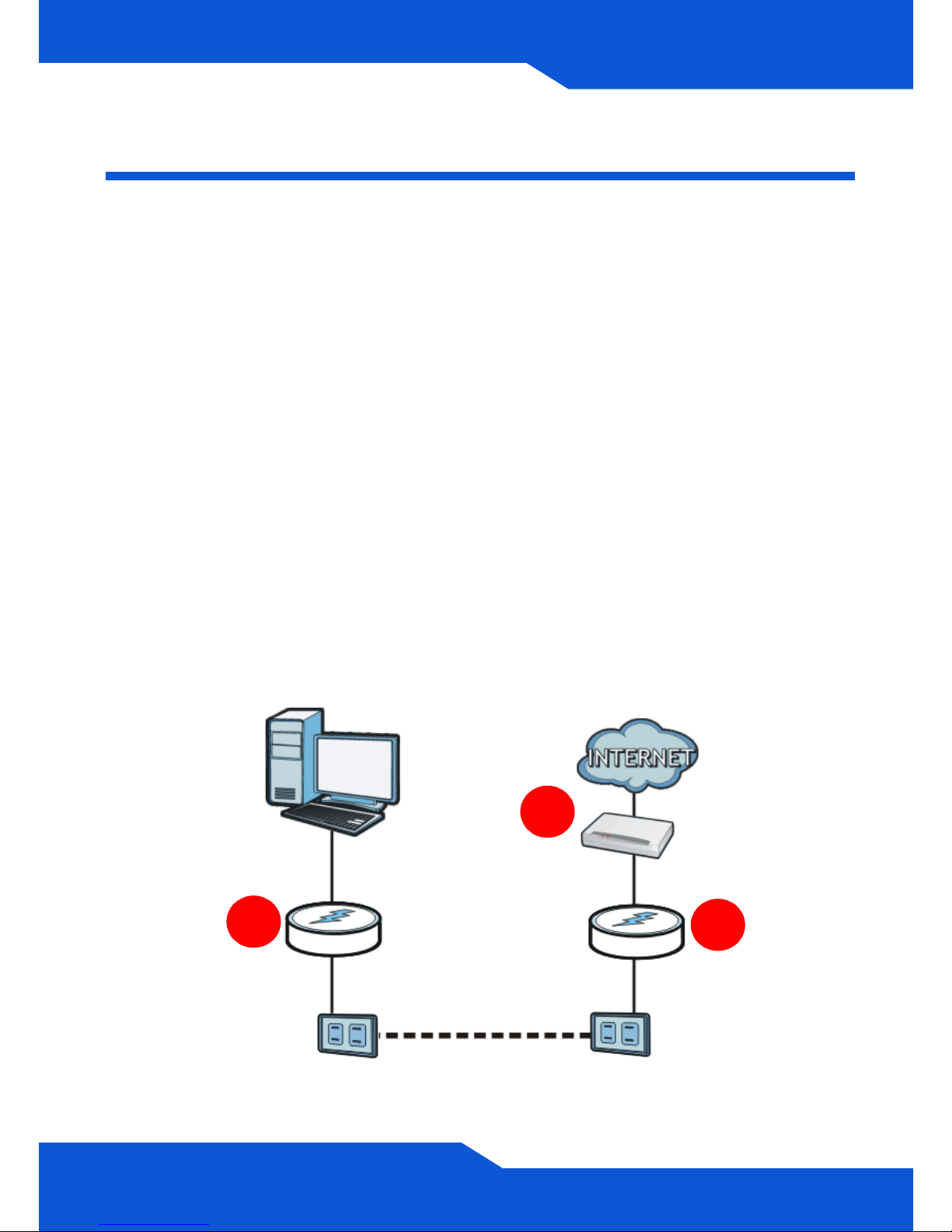

The PLA-407 allows you to set up a powerline network

using the electrical outlets in your home. The figure

below shows your PLA-407 (B) connected to a DSL

modem (A). You can plug a second PLA-407 (C) into

another outlet in your home and connect a computer for

Internet access. Use the push-button ENCRYPT

feature to set up a secure HomePlug AV compatible

powerline network.

You can connect to the Internet through a router, switch or

modem. The DSL modem is just an example.

ENGLISH

This Quick Start Guide shows you how to do the

following:

1. Connect the PLA-407 to a Cable/DSL Modem or

Router (4)

2. Connect the PLA-407 to a Computer (5)

Connect the PLA-407 to a Cable/

DSL Modem or Router

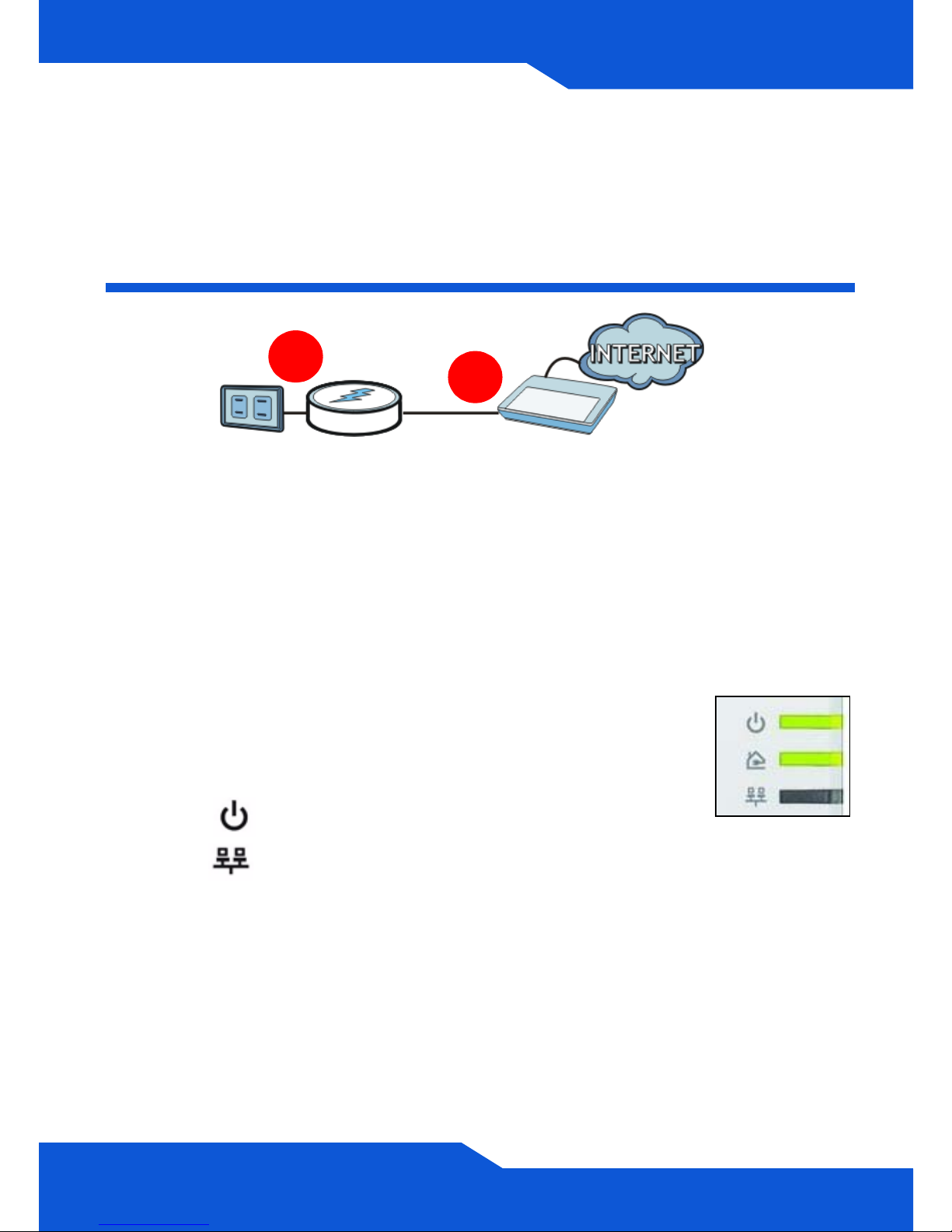

1. Use an Ethernet cable to connect the ETHERNET

port on the PLA-407 to an available Ethernet port of

your modem, router or switch.

2. Plug the PLA-407 into a power outlet.

3. The power ( ) LED should be on and

the Ethernet ( ) LED should be on or

blinking.

ENGLISH

 If none of the LEDs are on, unplug your device

and recheck your hardware connections.

Connect the PLA-407 to a

Computer

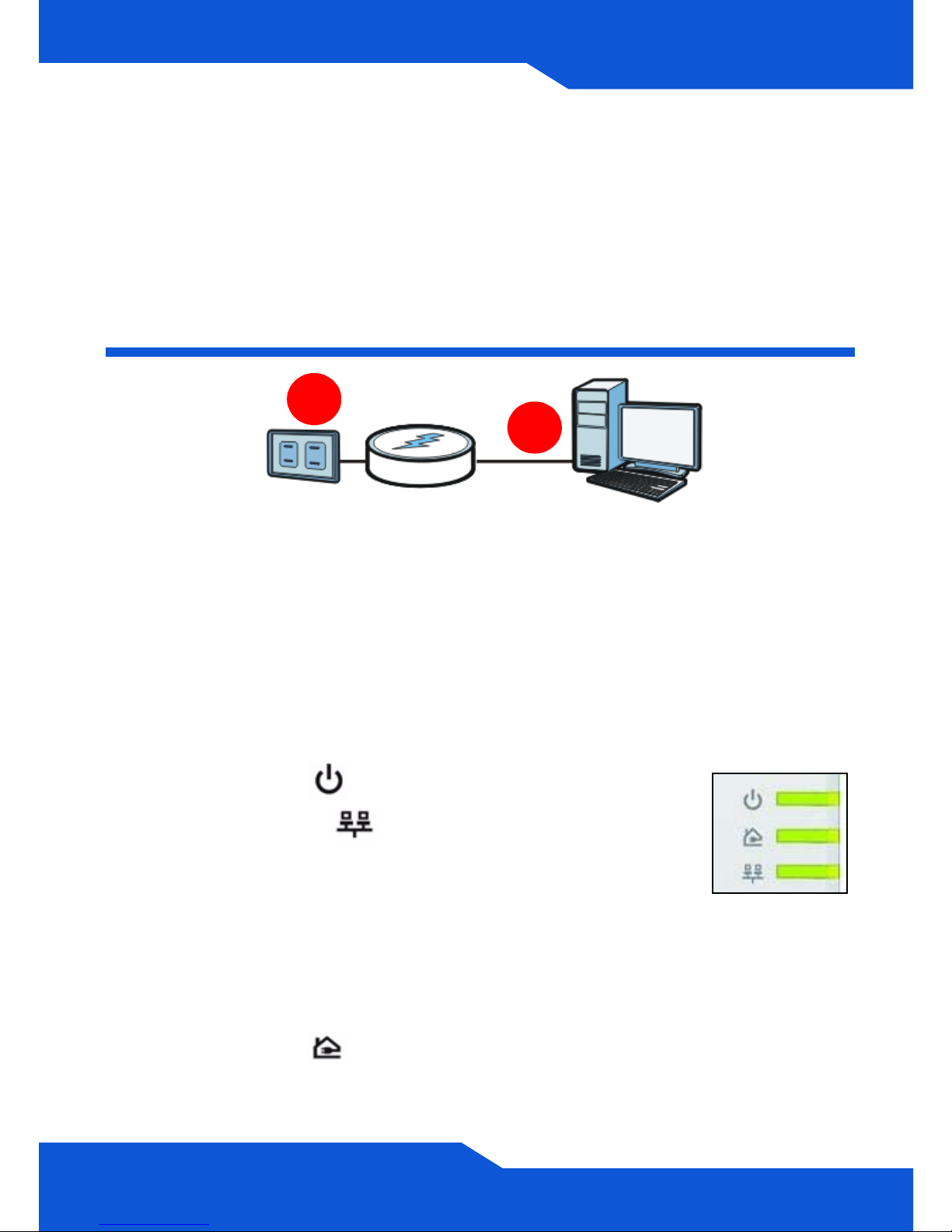

1. Use an Ethernet cable to connect the ETHERNET

port on the PLA-407 to the Ethernet port on your

computer.

2. Plug the PLA-407 into a power outlet.

3. The power ( ) LED should be on and

the Ethernet ( ) LED should be on or

blinking.

4. When the PLA-407 detects a

connection to another PLA-407 (or another

HomePlug AV compatible powerline adapter), the

HomePlug ( ) LEDs turn on.

Pass-Through Design and Noise Filter

The PLA-407 has a power socket into which you can

plug another network device or power strip. The extra

socket can filter out interference from the electrical

devices so that it does not affect the Powerline

network. Refer to the User’s Guide for more information

on this feature.

Plug in another device such as a router or switch to the

Powerline network you have set up.

If you are having trouble setting up your connections,

make sure:

• Your outlets are working properly. Unplug the PLA-407

and plug in another electrical appliance that you know

works.

• The Ethernet cables you are using are Category 5 or

higher. Most cables are labeled with their

specifications.

• All Ethernet cables are securely connected.

Congratulations! This sets up your powerline network.

See the User’s Guide for instructions on using the PLA-

4xx Configuration Utility and/or ENCRYPT button to set

up your secure Powerline network.

DEUTSCH

Übersicht

Mit dem PLA-407 können Sie über Ihr Stromnetz Ihres

Hauses ein Powerline Netzwerk errichten.

In der Abbildung unten wird dargestellt, wie der PLA-

407 (B) an ein DSL-Modem angeschlossen wird (A).

Sie können einen zweiten PLA-407 (C) an eine andere

Steckdose anschließen und verbinden Ihren Computer

für den Internetzugriff mit diesem PLA-407 (C).

Verwenden Sie die ENCRYPT-Taste, um ein sicheres

HomePlug AV-kompatibles Powerline Netzwerk

einzurichten.

DEUTSCH

Hinweis:

Die Verbindung zum Internet kann mit einem Router,

Switch oder Modem hergestellt werden.

Das DSL Modem wird hier nur als Beispiel verwendet.

In dieser Kurzanleitung erfahren Sie folgende Punkte:

1. Verbindung zwischen dem PLA-407 und einem Kabel-

/DSL-Modem oder Router (9)

2. Anschließen des PLA-407 an einen Computer (10)

DEUTSCH

Verbindung zwischen dem PLA-

407 und einem Kabel-/DSL-

Modem oder Router

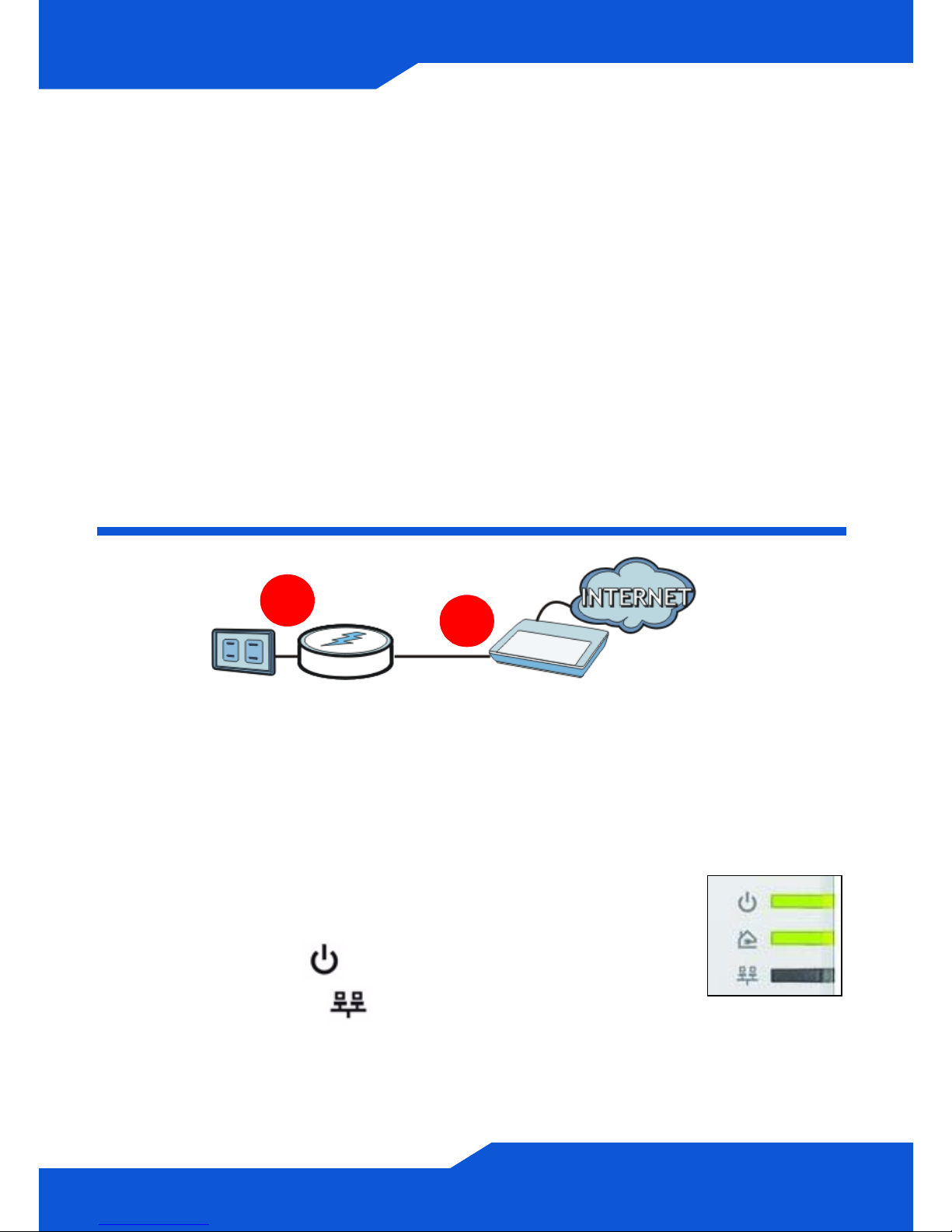

1. Schließen Sie ein Ethernetkabel an den ETHERNET-

Anschluss des PLA-407 an und die andere Seite

des Kabels verbinden Sie bitte mit einem freien

Ethernet-Anschluss des Modems, Routers oder

Switch.

2. Schließen Sie den PLA-407 an eine

freie Strom-Steckdose an.

3. Die ( )LED sollte nun leuchten und

die ( ) LED sollte konstant leuchten

oder blinken.

 Wenn keine der LEDs leuchtet, prüfen Sie bitte

noch einmal alle Kabelverbindungen.

Anschließen des PLA-407 an

einen Computer

1. Schließen Sie ein Ethernetkabel an den ETHERNET-

Anschluss des PLA-407 an und die andere Seite

des Kabels verbinden Sie bitte mit dem Ethernet-

Anschluss Ihres Computers.

2. Schließen Sie den PLA-407 an eine freie Strom-

Steckdose an.

3. Die ( ) LED sollte nun leuchten und

die ( ) LED sollte konstant leuchten

oder blinken.

4. Wenn der PLA-407 die Verbindung zu

einem anderen PLA-407 (oder einem anderen

HomePlug AV-kompatiblen Powerline Adapter)

erkennt, beginnen die ( ) LED’s zu leuchten und

bei Datenverkehr zu blinken.
