ZyXEL Communications ISG50 Manuale utente
ENGLISH
2
1 Check Package Contents
2 Hardware Connections

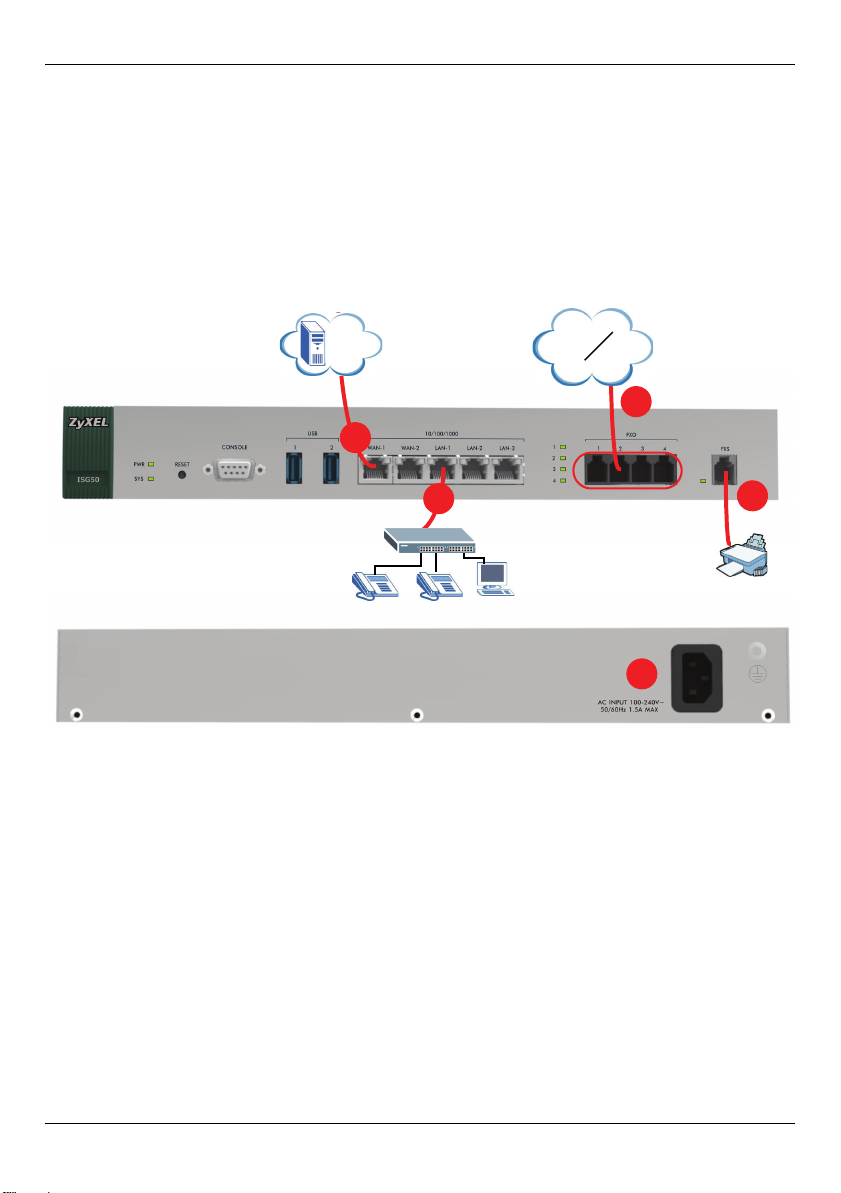

1Use an Ethernet cable to connect the ISG50 LAN-1 port to your LAN.
2Use another Ethernet cable(s) to connect port WAN-1 and/or port WAN-2 to an Ethernet
jack with Internet access.
Use an 8-wire Ethernet cable to run your Gigabit Ethernet at
1000 Mbps. Using a 4-wire Ethernet cable limits your
connection to 100 Mbps. Note that the connection speed also
depends on what the Ethernet device at the other end can
support.
3ISG50-PSTN: Use telephone cables with RJ-11 connectors to connect your existing
PSTN (Public Switched Telephone Network) outlet to the ISG50’s FXO ports.
ISG50-ISDN: Use telephone cables with RJ-48 connectors to connect basic rate ISDN
phone lines to the ISG50’s BRI ports.
• ISG50 • RJ-45 Ethernet cable • CD
• Power cord • RS-232 console cable • Warranty card
• Rack-mounting kit and rubber feet • Quick Start Guide
LAN
ITSP
2
1
3
5
4
PSTN ISDN
ENGLISH
ENGLISH
3
NEVER connect your FXS ports to your PSTN line as this
could damage the ISG50.
4Use a telephone cable with RJ-11 connectors to connect a fax machine
(recommended) or analog phone to the FXS interface.
5Use the included power cord to connect the power socket on the rear panel to a power
outlet.
The PWR LED turns on and stays on when the ISG50 is receiving power. The SYS LED
blinks during boot up and stays on when the ISG50 is ready.

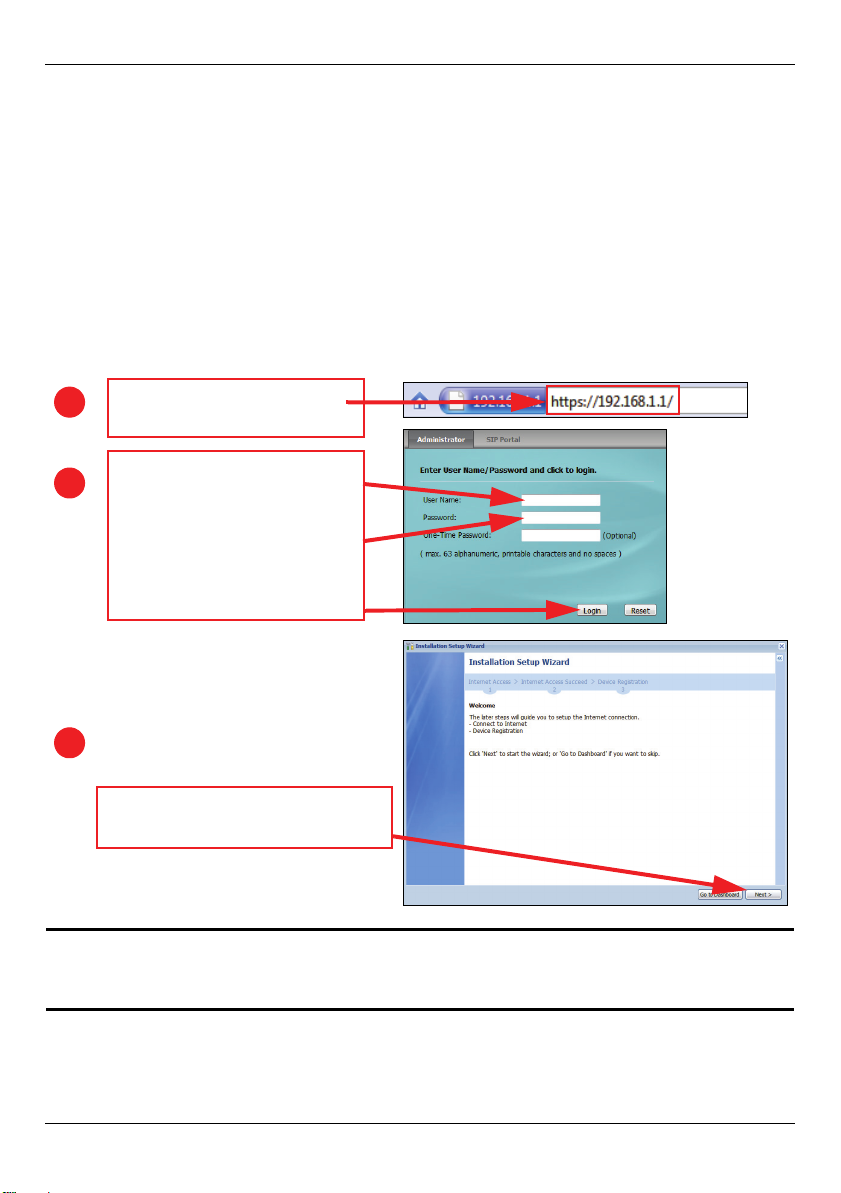

3 Web Configurator Login
See the User’s Guide on the included CD for information on all features of
the ISG50.
1
2
3
https://192.168.1.1
Enter the default
administrator username
(admin) and password
(1234) and click Login.
Click Next to continue.
DEUTSCH
4
1 Prüfen des Packungsinhalts
2 Anschließen der Hardware

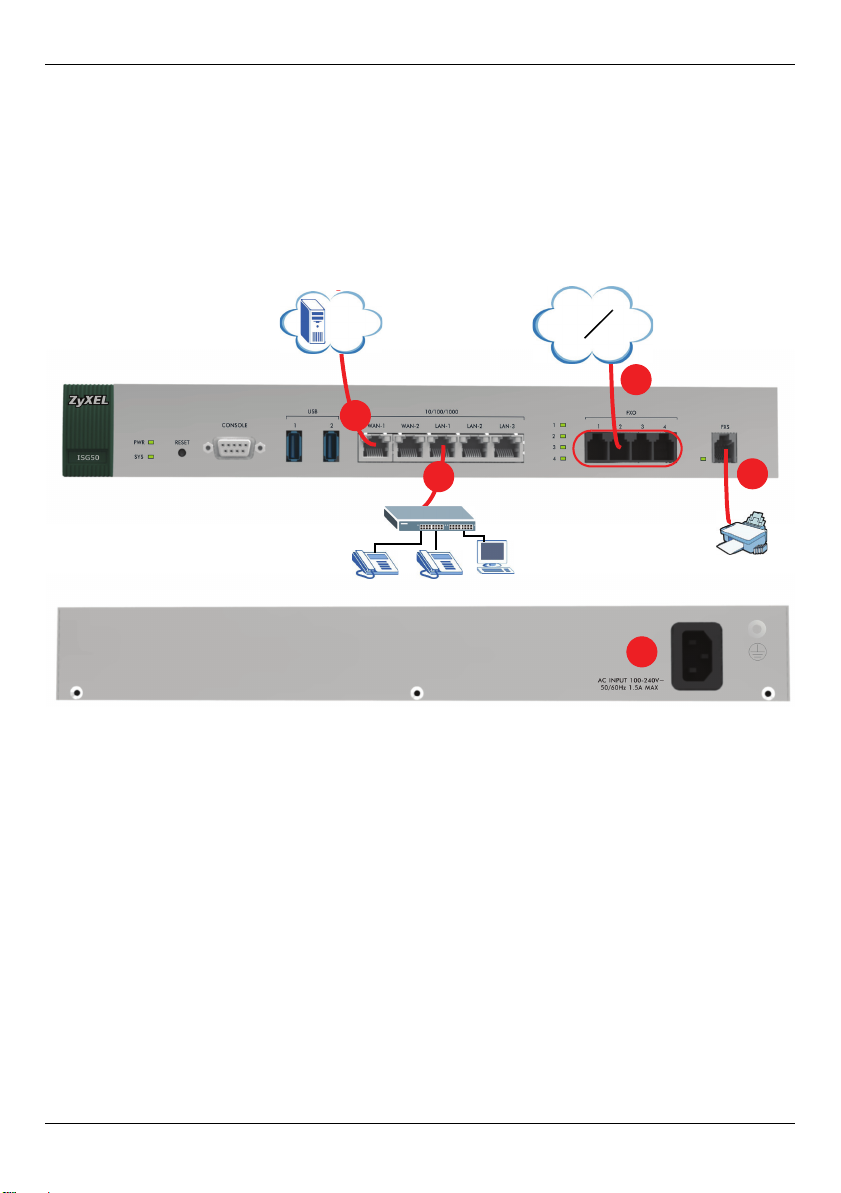

1Verbinden Sie den LAN-1-Port der ISG50 mit einem Ethernet-Kabel mit dem LAN.
2Schließen Sie Ihren Router mit Internetzugriff an den WAN-1-Port 2 und/oder den
WAN-2-Port an.
Verwenden Sie ein 8-adriges Ethernet-Kabel für Gigabit-
Verbindungen. Bei einem 4-adrigen Ethernet-Kabel wird die
Verbindung auf 100 Mbps reduziert. Die
Verbindungsgeschwindigkeit und Kommunikationszeit
hängen auch von der Leistungsfähigkeit des anderen Geräts
ab.
3ISG50-PSTN: Schließen Sie ein Telefonkabel mit RJ-11-Stecker an den Anschluss des
öffentlichen Telefonnetzes PSTN (Public Switched Telephone Network) und an die
FXO-Ports des ISG50 an.
ISG50-ISDN: Schließen Sie Telefonkabel mit RJ-48-Stecker an die ISDN-Anschlueße und
an die BRI-Ports des ISG50 an.
• ISG50 • RS-232-Konsolenkabel • CD
• Netzkabel • Rackmontage-Zubehör und Gummifüße • Garantiekarte
• RJ-45-Ethernetkabel • Kurzanleitung in Druckform
LAN
ITSP
2
1
3
5
4
PSTN ISDN
DEUTSCH
DEUTSCH
5
Verbinden Sie NIE die FXS-Ports mit dem Anschluss des
öffentlichen Telefonnetzes, da dadurch der ISG50 beschädigt
werden könnte.
4Schließen Sie ein Telefonkabel mit RJ-11-Stecker an ein Faxgerät (empfohlen) oder an
ein analoges Telefon und an die FXS-Schnittstelle an.
5Schliessen Sie den Netzanschluss des Geräts (auf der Rückseite) mit dem
mitgelieferten Netzkabel an eine Netzsteckdose an.
Die PWR-LED leuchtet, wenn die ISG50 mit Strom versorgt wird. Die SYS-LED blinkt,
während das Gerät hochfährt, und leuchtet, wenn die ISG50 betriebsbereit ist.

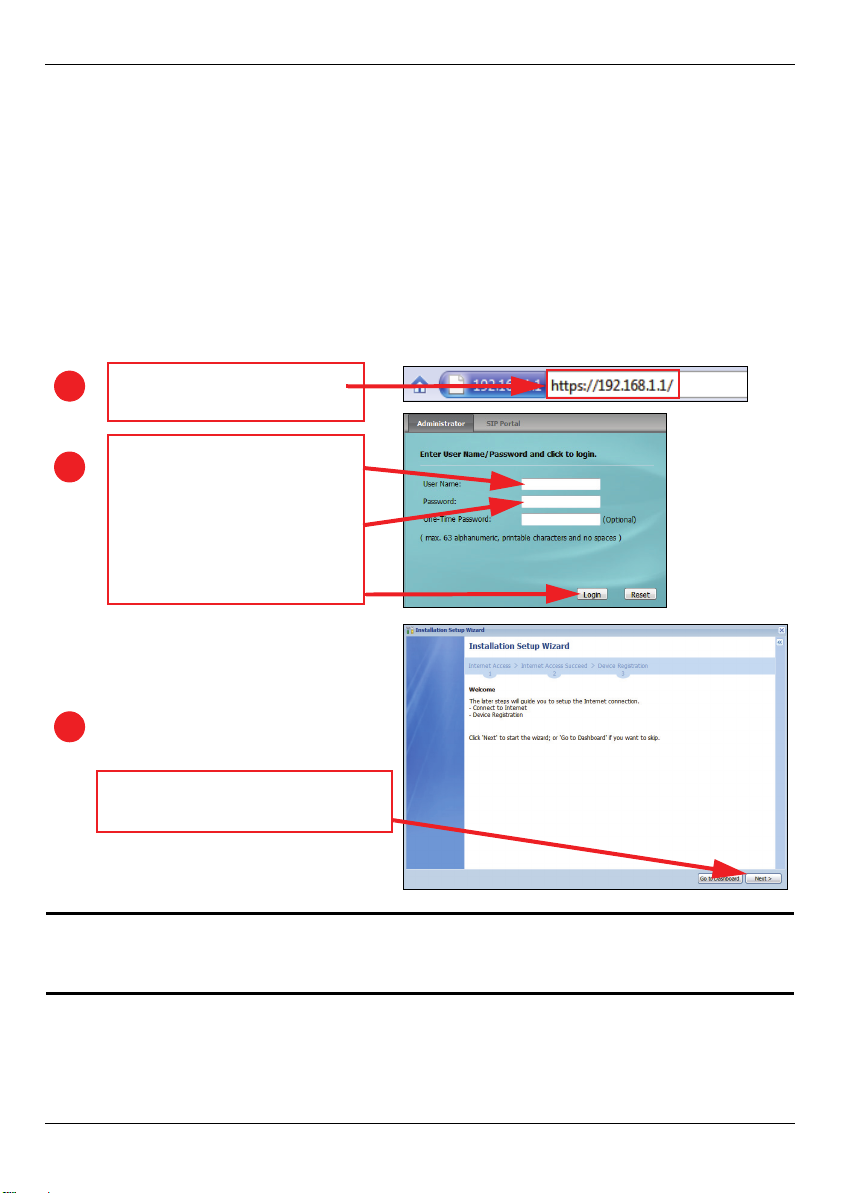

3 Anmelden beim Web-Konfigurator
Eine ausführliche Beschreibung aller Funktionen der ISG50 finden Sie im
Benutzerhandbuch, welches auf der CD enthalten ist.
1
2
3
https://192.168.1.1
Geben Sie den
Standardbenutzernamen für
den Verwalter admin und
das Kennwort 1234 ein, und
klicken Sie auf Login
(Anmelden).
Klicken Sie zum Fortfahren auf
Next (Weiter).
ESPAÑOL
6
1 Comprobación del contenido del paquete
2 Conexiones del hardware
1Utilice un cable Ethernet para conectar el puerto LAN-1 del ISG50 a su LAN.
2Utilice otro(s) cable(s) Ethernet para conectar el puerto WAN-1 y/o el puerto WAN-2 a
una clavija Ethernet con acceso a Internet.
Utilice un cable Ethernet de 8 hilos para las conexiones
Gigabit. Si utiliza un cable Ethernet de 4 hilos su conexión
quedará limitada a 100Mbps. Tenga en cuenta que la
velocidad de conexión y el tiempo de negociación también
dependen de lo que puede soportar el dispositivo Ethernet al
otro extremo.
3ISG50-PSTN: Utilice cables con conectores RJ-11 para conectar su toma de PSTN
(Public Switched Telephone Network) a los puertos FXO del ISG50.
ISG50-ISDN: Utilice cables con conectores RJ-48 para conectar líneas de teléfono ISDN
de velocidad básica a los puertos BRI del ISG50.
• ISG50 • Cable Ethernet RJ-45 • CD
• Cable de alimentación • Cable de consola RS-232 • Tarjeta de garantía
• Kit de montaje en rack y patas
de goma
• Guía de inicio rápido
impresa
LAN
ITSP
2
1
3
5
4
PSTN ISDN
ESPAÑOL
ESPAÑOL
7
NUNCA conecte los puertos FXS a la línea PSTN, dado que
podría dañar el ISG50.
4Utilice un cable de teléfono con conectores RJ-11 para conectar un fax (recomendado)
o teléfono analógico a la interfaz FXS.
5Use el cable de alimentación incluido para conectar el zócalo de alimentación del panel
posterior a una toma de corriente.
El LED PWR se mantiene encendido cuando el ISG50 recibe corriente. El LED SYS
parpadea durante el arranque y se mantiene encendido cuando el ISG50 está listo.

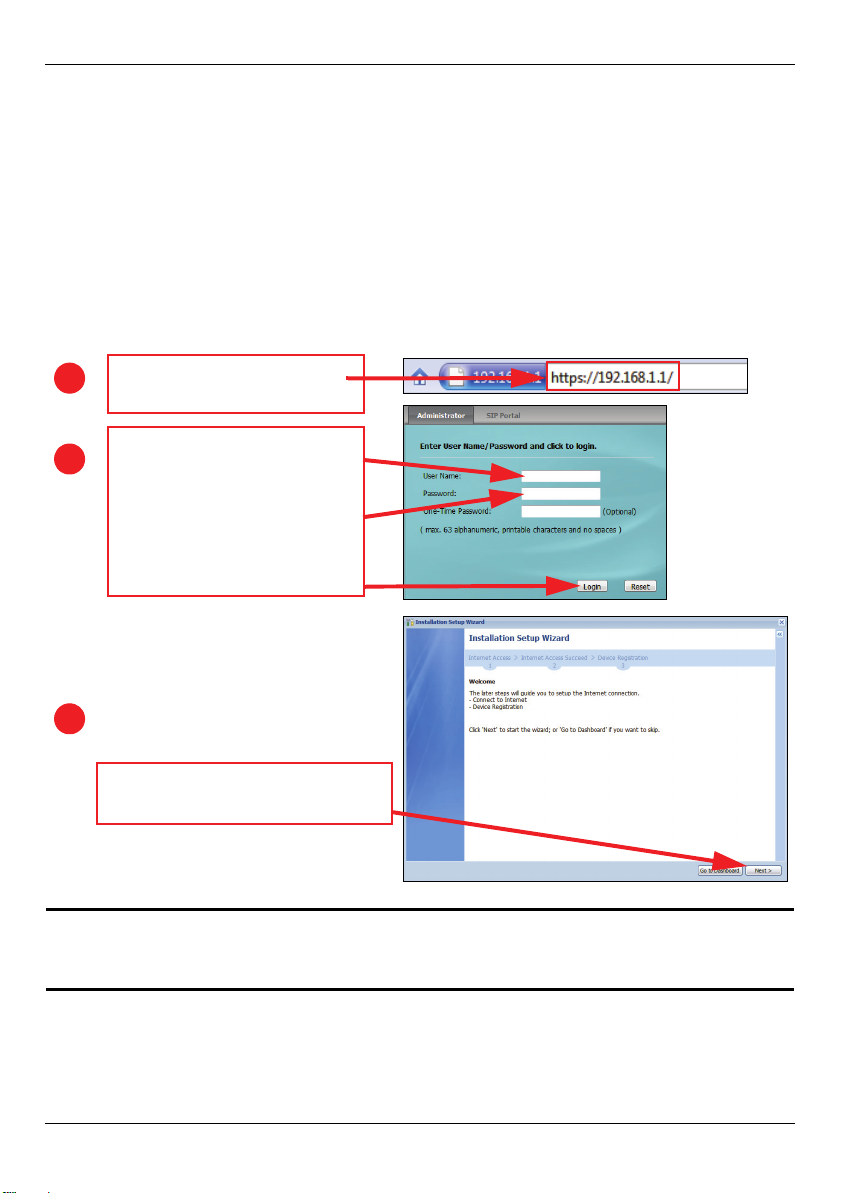

3 Acceso al Configurador Web
Consulte la Guía del usuario en el CD incluido para más información sobre
todas las características del ISG50.
1
2
3
https://192.168.1.1
Escriba el nombre de
usuario de administrador
(admin) y la contraseña
(1234) predeterminados y
haga clic en Login (Iniciar
sesión).
Haga clic en Next (Siguiente)
para continuar.
FRANÇAIS
8
1 Vérification du contenu de l'emballage
2 Connexions matériel
1Utilisez un câble Ethernet pour connecter le port LAN-1 de l'ISG50 à votre LAN.
2Utilisez un autre (d'autres) câble(s) Ethernet pour connecter le port WAN-1 et/ou le port
WAN-2 à une prise Ethernet avec accès à Internet.
Utilisez un câble Ethernet à 8 fils pour les connexions
gigabit. L'utilisation d'un câble Ethernet à 4 fils limite votre
connexion à 100 Mbps. Notez que la vitesse de connexion et
le temps de négociation dépendent des équipements de votre
fournisseur d'accès.
3ISG50-PSTN: Utilisez les câbles téléphoniques avec les connecteurs RJ-11 pour
connecter votre prise PSTN (Public Switched Telephone Network) aux ports ISG50
FXO.
ISG50-ISDN: Utilisez les câbles téléphoniques avec les connecteurs RJ-48 pour connecter
les lignes de téléphone ISDN aux ports ISG50 BRI.
• ISG50 • Câble Ethernet RJ-45 • CD
• Cordon d'alimentation • Câble de console RS-232 • Carte de garantie
• Kit de montage rack et pieds en
caoutchouc
• Guide d'installation
rapide imprimé
LAN
ITSP
2
1
3
5
4
PSTN ISDN
FRANÇAIS
FRANÇAIS
9
NE CONNECTEZ JAMAIS vos ports FXS à votre ligne PSTN
car cela pourrait endommager l’ISG50.
4Utilisez un câble téléphonique avec des connecteurs RJ-11 pour connecter un
télécopieur (recommandé) ou un téléphone analogique à l'interface FXS.
5Utilisez le cordon d'alimentation inclus pour connecter la prise d'alimentation située sur
le panneau arrière à une prise de courant.
La LED PWR s’allume et reste allumée quand l’ISG50 est alimenté. La LED SYS clignote
pendant le démarrage et reste allumée quand l’ISG50 est prêt.

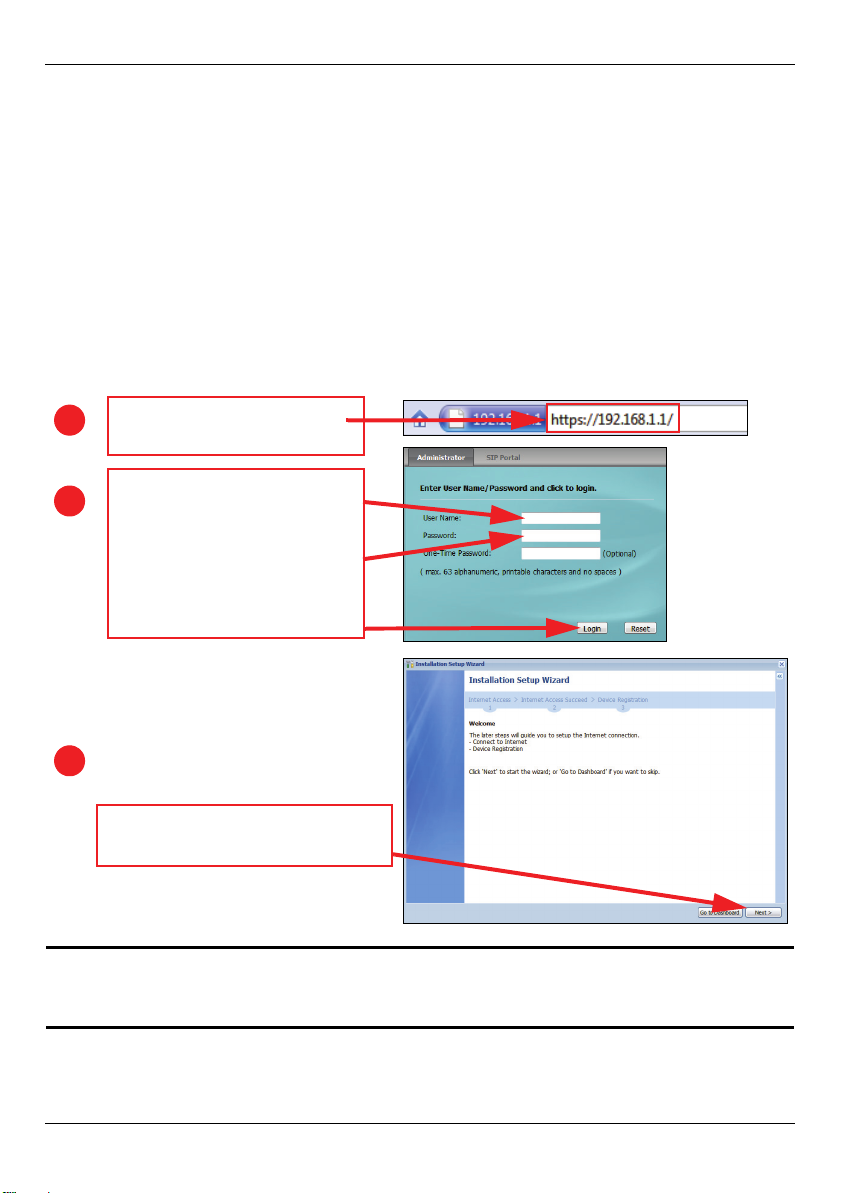

3 Ouverture de session sur le configurateur web
Consultez le guide de l’utilisateur sur le CD inclus pour les informations
concernant toutes les fonctionnalités du ISG50.
1
2
3
https://192.168.1.1
Entrez le nom d’utilisateur
d’administrateur par défaut
(admin) et le mot de passe
(1234) et cliquez sur Login
(Ouvrir une session).
Cliquez sur Suivant pour
continuer.
ITALIANO
10
1 Controllo del contenuto della confezione
2 Collegamenti hardware
1Utilizzare un cavo Ethernet per collegare la porta LAN-1 dell'ISG50 alla rete locale.
2Utilizzare altri cavi Ethernet per collegare la porta WAN-1 e/o la porta WAN-2 a un jack
Ethernet con accesso a Internet.
Utilizzare un cavo Ethernet a 8 fili per i collegamenti Gigabit.
L'impiego di un cavo Ethernet a 4 fili limita la velocità del
collegamento a 100 Mbps. Si noti che la velocità del
collegamento e il tempo di negoziazione dipendono anche
dalle tecnologie supportate dal dispositivo Ethernet posto
all'altra estremità.
3ISG50-PSTN: Utilizzare cavi telefonici con connettori RJ-11 per collegare la presa
PSTN (Public Switched Telephone Network) esistente alle porte FXO dell'ISG50.
ISG50-ISDN: Utilizzare cavi telefonici con connettori RJ-48 per collegare le linee
telefoniche ISDN di velocità base alle porte BRI dell' ISG50.
• ISG50 • Cavo Ethernet RJ-45 • CD
• Cavo di alimentazione • Cavo console RS-232 • Scheda di garanzia
• Kit per il montaggio su rack e
piedi in gomma
• Copia stampata della
Guida introduttiva
LAN
ITSP
2
1
3
5
4
PSTN ISDN
ITALIANO
