ABB SACE Emax 2 Manuale utente

E2.2-E4.2-E6.2

SACE Emax 2

Blocco a lucchetti in aperto PLC - E2.2 - E4.2 - E6.2

Padlock in open position PLC - E2.2 - E4.2 - E6.2

Schlossverriegelung in AUS-Stellung PLC - E2.2 - E4.2 - E6.2

Verrouillage par cadenas en ouvert PLC - E2.2 - E4.2 - E6.2

Bloqueo por candados en posición abierto PLC - E2.2 - E4.2 - E6.2

Doc. N.° 1SDH001000R0706 - ECN000088859 - Rev. C

x2

1

2

OK

OK

1

2

Ø 4mm (Ø 0.16") 3

2

1

N° max lucchetti

Max number of padlocks

Höchstanzahl der Vorhängeschlösser

Nombre max cadenas

Número máx. candados

Diametro

Diameter

Durchmesser

Diamètre

Diámetro

Ø 4mm

(Ø 0.16") Ø 8mm

(Ø 0.31")

Ø 7mm

(Ø 0.27")

Ø 7mm (Ø 0.27")

Ø 8mm (Ø 0.31")

CLICK TO PLAY

A B C D E

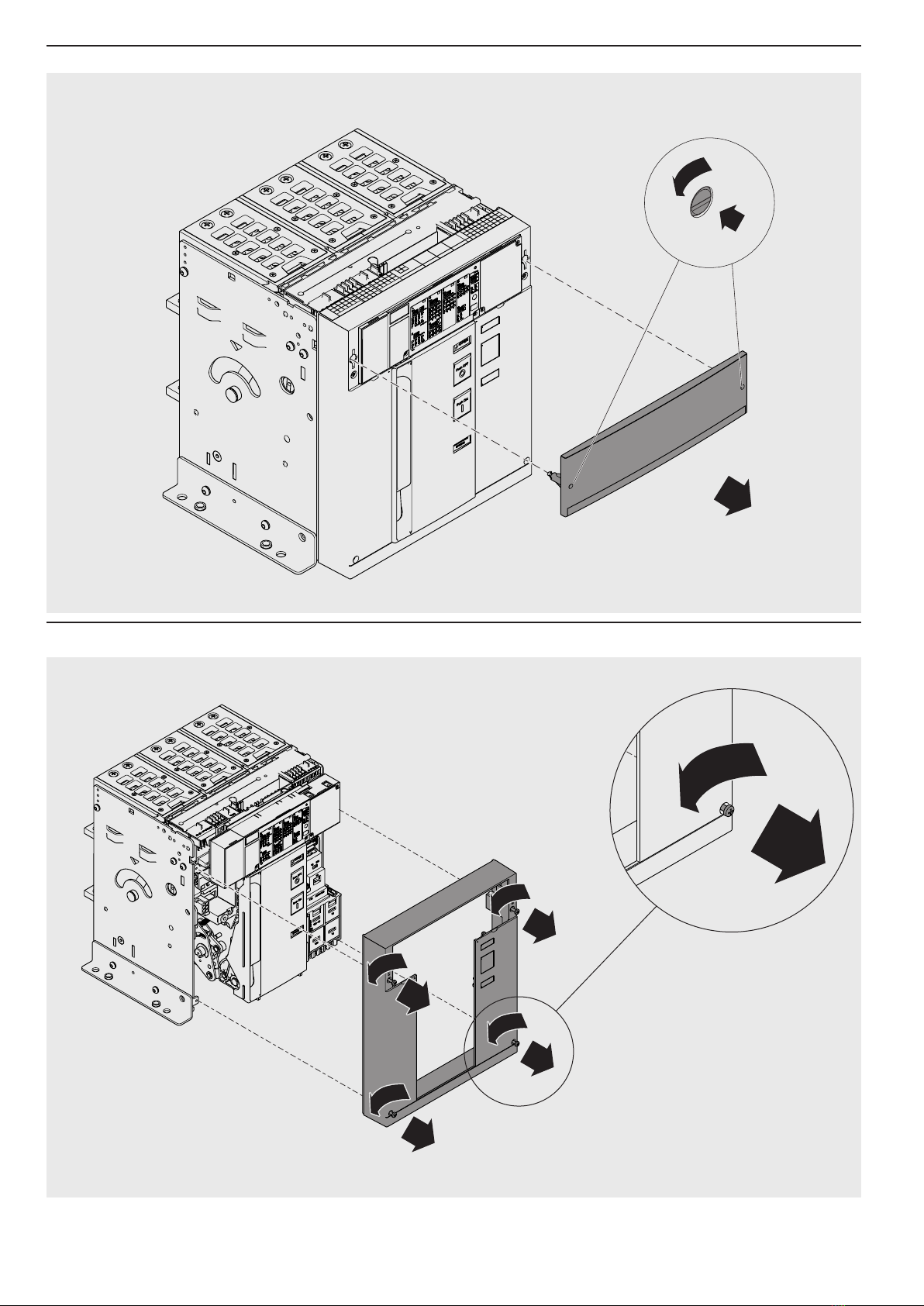

1

SACE Emax 2 | ABB

2

1

2

1

2

1

1

1

2

2

2

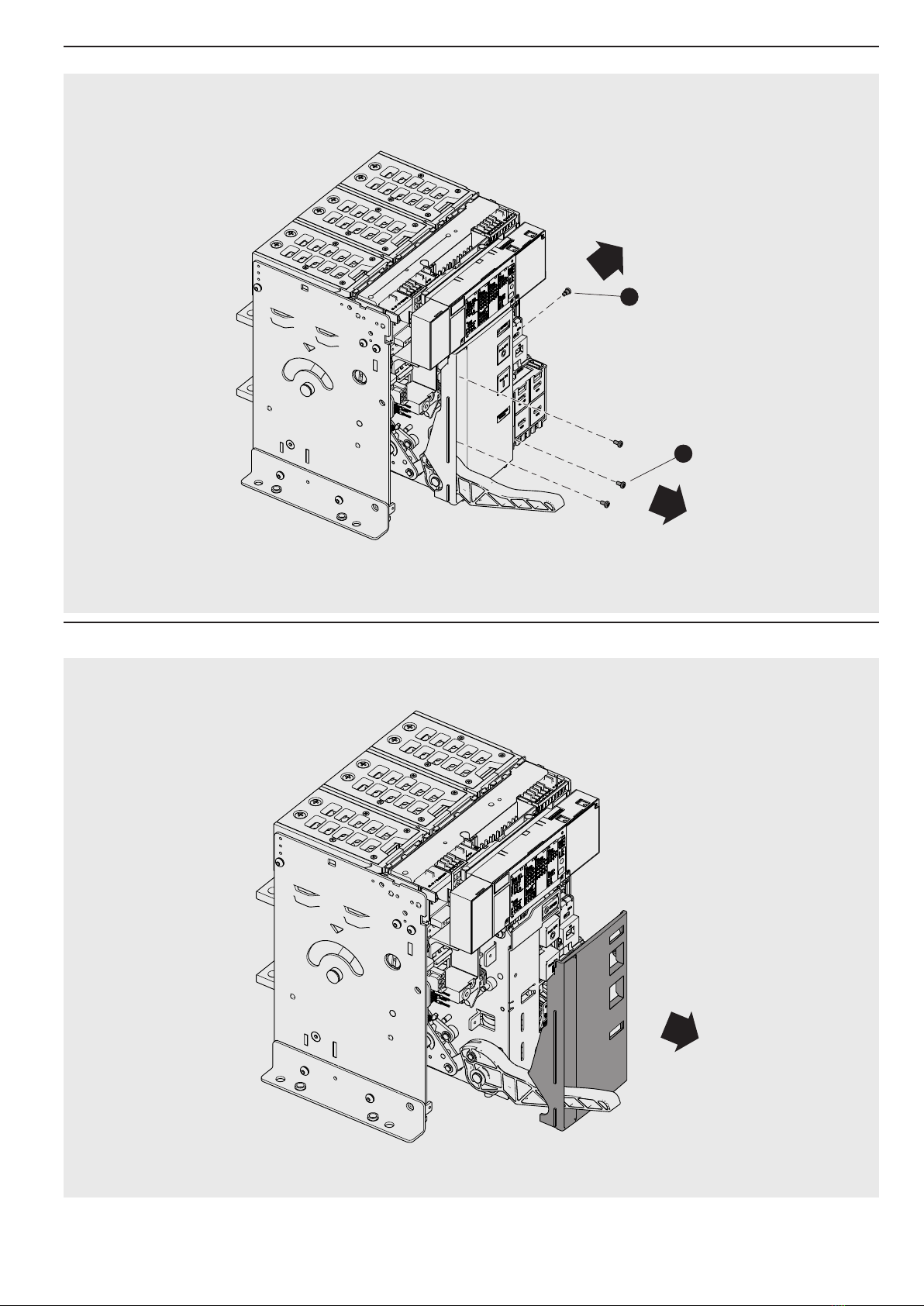

3

90° 1

2

PUSH

3

SACE Emax 2 | ABB

4

F

G

5

SACE Emax 2 | ABB

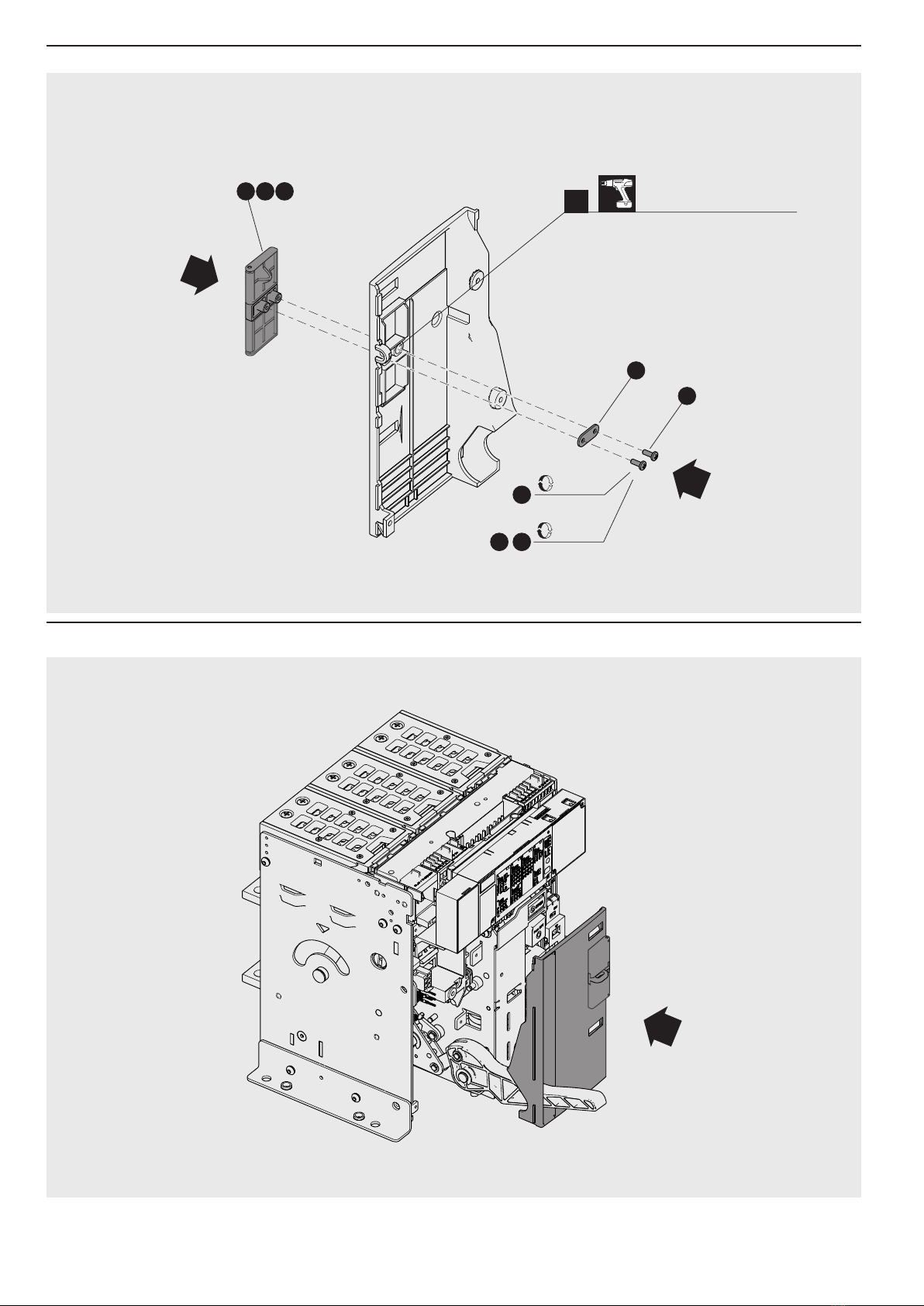

6

FORARE Ø8 (Ø 0.31")

DRILL Ø8 (Ø 0.31")

LOCHEN VON Ø8 (Ø 0.31")

PERCER Ø8 (Ø 0.31")

PERFORAR Ø8 (Ø 0.31")

A

D

E

1

2

3

BC

1,2 Nm

10.6 lb in

2 Nm

17.7 lb in

A

BC

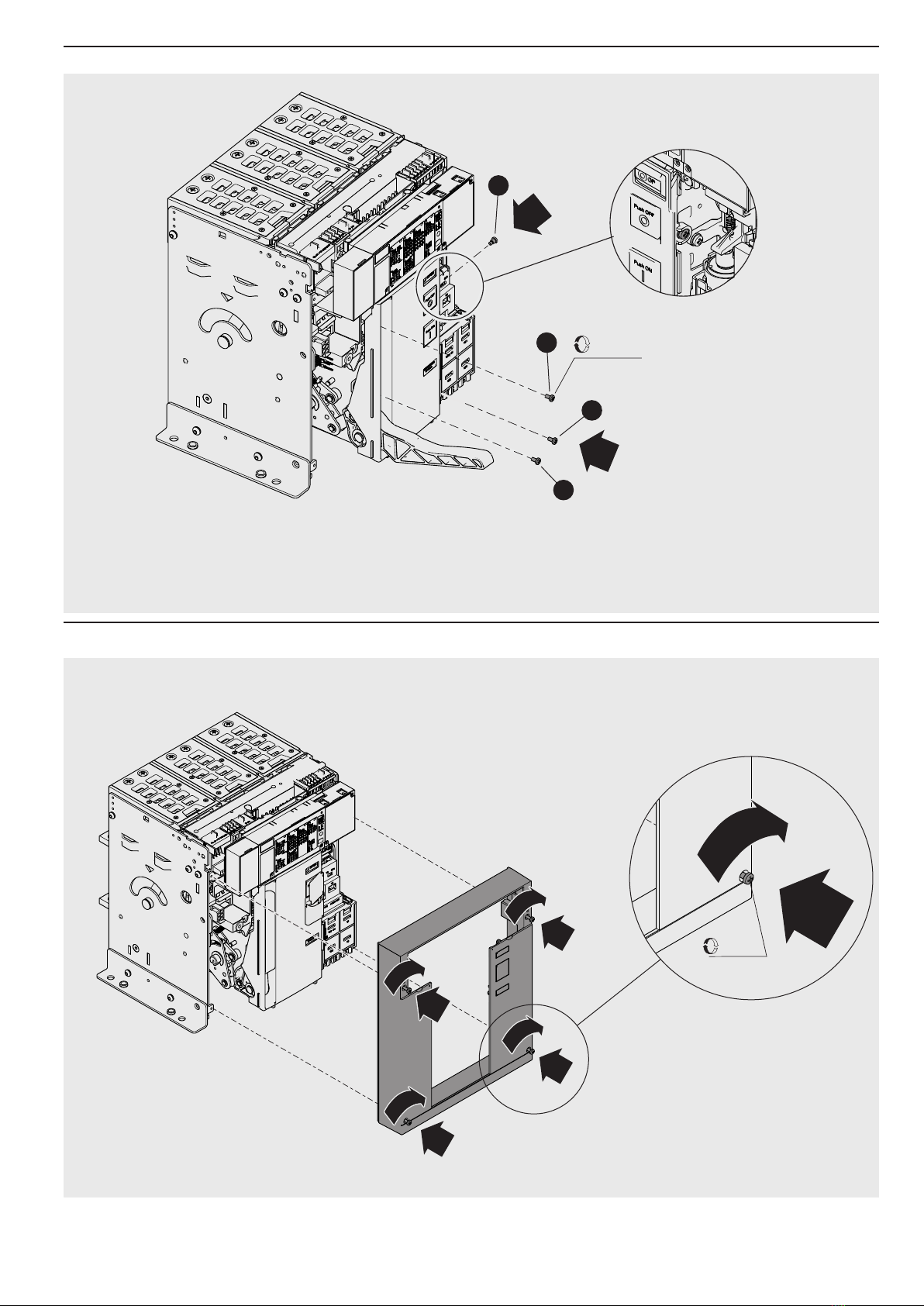

7

8

SACE Emax 2 | ABB

2

1

2

2

2

1

1

1

2

1

1.5 Nm

13.3 lb in

ATTENZIONE! - Sequenza montaggio viti: F1 - G - F2 - F3

WARNING! - Screws assembly sequence: F1 - G - F2 - F3

ACHTUNG! - Schrauben montage folge: F1 - G - F2 - F3

ATTENTION - Sequence de l'assemblage des vis: F1 - G - F2 - F3

ATENCIÓN - Secuencia de la asamblea de tornillos: F1 - G - F2 - F3

2.5 Nm

22.1 lb in

F3

G

F1

F2

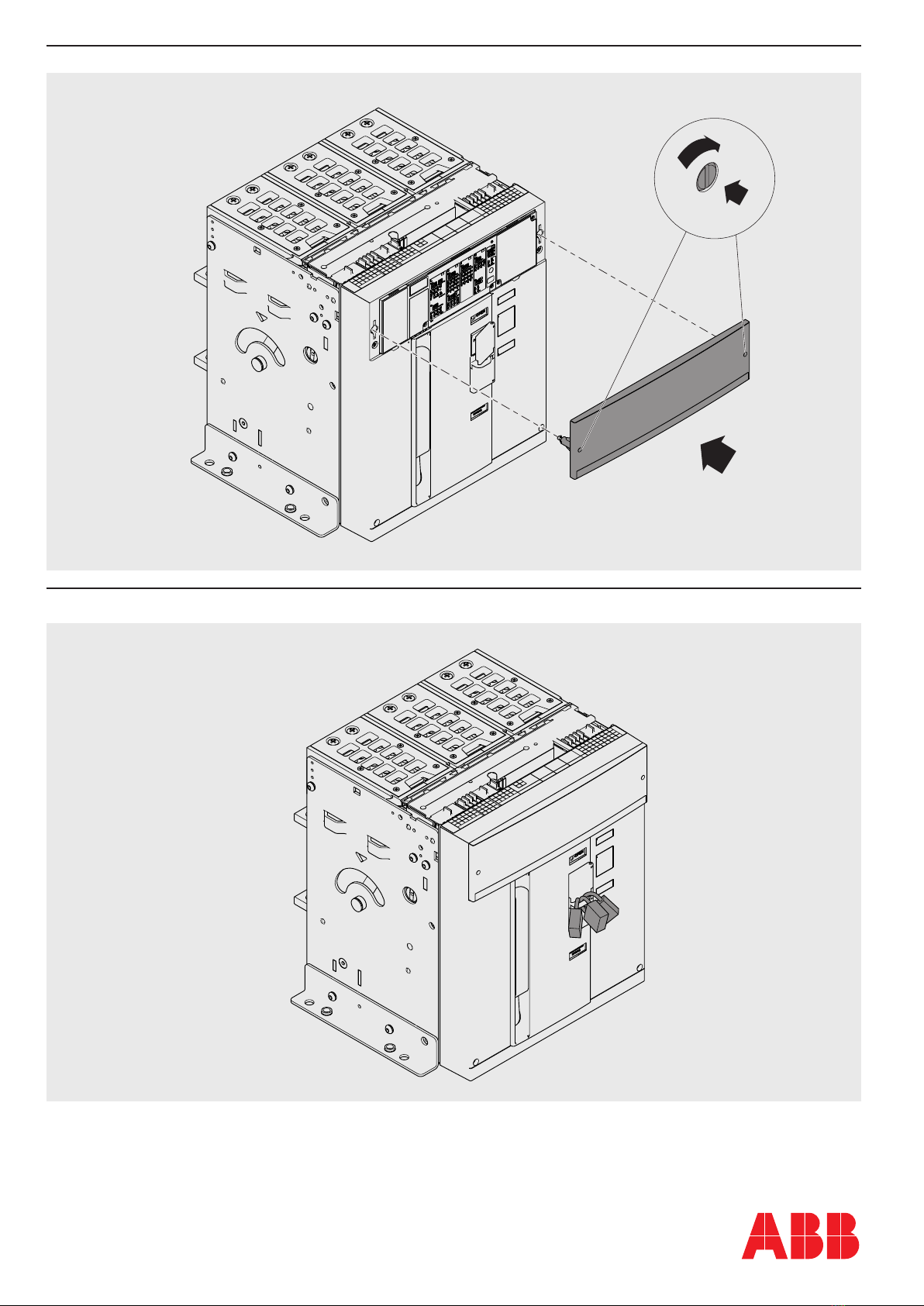

9

10

For more information please contact:

ABB S.p.A.

Via Pescaria, 5

24123 Bergamo - Italy

© Copyright 2013-2018 ABB. All rights reserved.

www.abb.com
