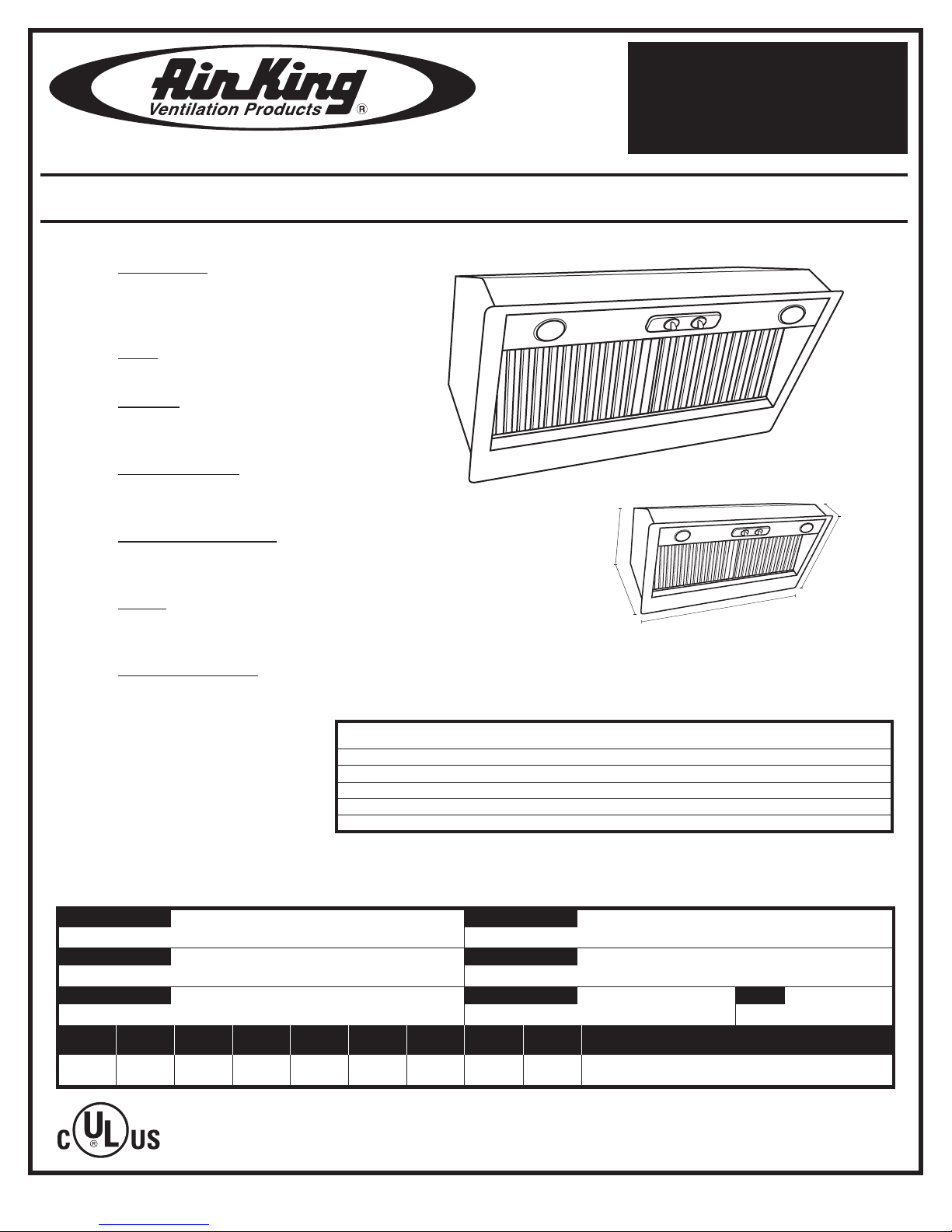

Air King Professional Series Manuale utente

• Dimensions

 Overallbottomprojection:18"

 Height:12"

 OverallWidth:32"

• Hood

 AllmetalGalvanizedSteelwithstainlesssteelfascia.

• Lighting

 2-PAR16mediumscrewbase,45wattmaximum

Halogenlamps(not included).

• Ducting Options

 VerticalorHorizontalductingthroughductingtransi-

tion (not included)speciedforsizeofmotor.

• Cut Out Opening Size

 Width:30.5"

 Depth:17.25"

• Filters

 GreaseBafes:Dishwashersafe,StainlessSteel

bafﬂes (included).

• Available Finishes

Stainless Steel

Speciﬁcations subject to change without notice New2-09

PROJECT

LOCATION

CONTRACTOR

ARCHITECT

ENGINEER

SUBMITTED BY DATE

FAN MODEL CFM IN RPM WATTS AMPS SONES QTY OPTIONAL EQUIPMENT

NUMBER NUMBER W.C. & REMARKS

SPECIFICATIONS

PIN

RANGE HOODS

Professional Series Insert

12"

32"

12"

4"

18"

U.S.:WestChester,PA19380

Phone:(877)304-3785

Fax:(610)696-8048

Email:[email protected]

Canada:Brampton,OntarioL6T2J3

Phone:(905)456-2033

Fax:(905)456-1015

Email:[email protected]

HVI CFM/SONES @ 0.1 WG REQUIRED FULL LOAD BREAKER3

MODEL HIGH MEDIUM LOW DUCT SIZE LIGHTING AMPS SIZE

 PIN300 300/1.5 N/A1N/A16"round 2-45WHalogen 1.7amps 15 amp

 PIN500 500/4.5 N/A2 300/1.526"round 2-45WHalogen 1.9amps 15amp

 PIN600 600/5.5 500/4.5 300/1.5 6"round 2-45WHalogen 2.1amps 15amp

 PIN900 900/11.0 600/5.5 400/2.0 8"round 2-45WHalogen 6.5amps 15amp

 PIN1200 1200/15.0 900/11.0 400/2.0 10"round 2-45WHalogen 8.0amps 15amp

1Allspeedselectionsofcontrolpaneloperatedatsamespeed•2Speed selections II and III of control panel operate at same speed

3BreakerSizeislistedattherecommendedminimumsize.Installationmustbeinaccordancewithallapplicablecodesandstandards.

CFM=cubicfeetperminute•Sones=soundlevelmeasurement
