AirLive WH-5400CPE Manuale utente

InstallationGuide

WH-5400CPE

802.11

Wireless Outdoor Solution

English ●●●

Português ●●●

Русский ●●●

Slovensky ●●●

Deutsch ●●●

日本語 ●●●

High Power Outdoor Solution

Model: W

5400CP

English

Important Information



The AP’s default IP

address is 192.168.1.20



The default Subnet Mask

is 255.255.255.0



(observe capitalization),

assword



The default SSID is airlive



The default Channel is

SmartSelect (auto-select)



The default DHCP client is

Disabled



The default mode is set to AP

mode

Before Installation

English



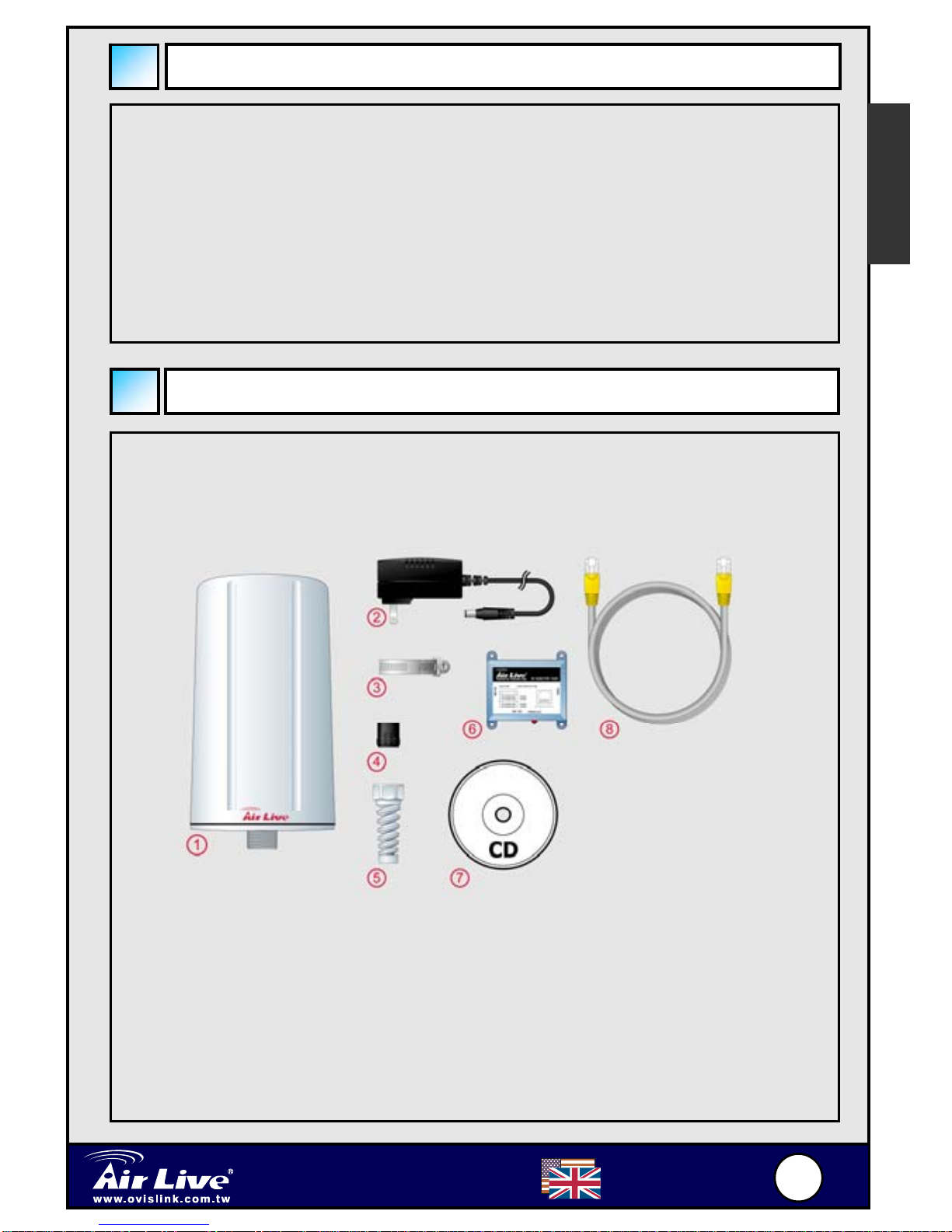

Package content: ○

1WH-5400CPE, ○

212VDC power adapter, ○

pole mount kit, ○

4washer, ○

5splash prove guard, ○

6DC-Injector,

○

7Setup CD, ○

8Ethernet cable



Required, but not included: 4–paired anti-UV outdoor graded cat-5

Ethernet cable (outdoor cable, option to purchase), flat screw driver



Outdoor cable preparation: to protect the conjunction outdoors, the

protectors (splash prove guard and washer) are recomandeded to put

on the outdoor cable. You may need to remove the Ethernet RJ-45

head (RJ-45) first to mount on the washer and splash prove guard

(next page).

High Power Outdoor Solution

Model: W

5400CP

English

1. Select a location and mount WH-5400CPE (CPE) on. Please refer

to User’s Guide how to mount.

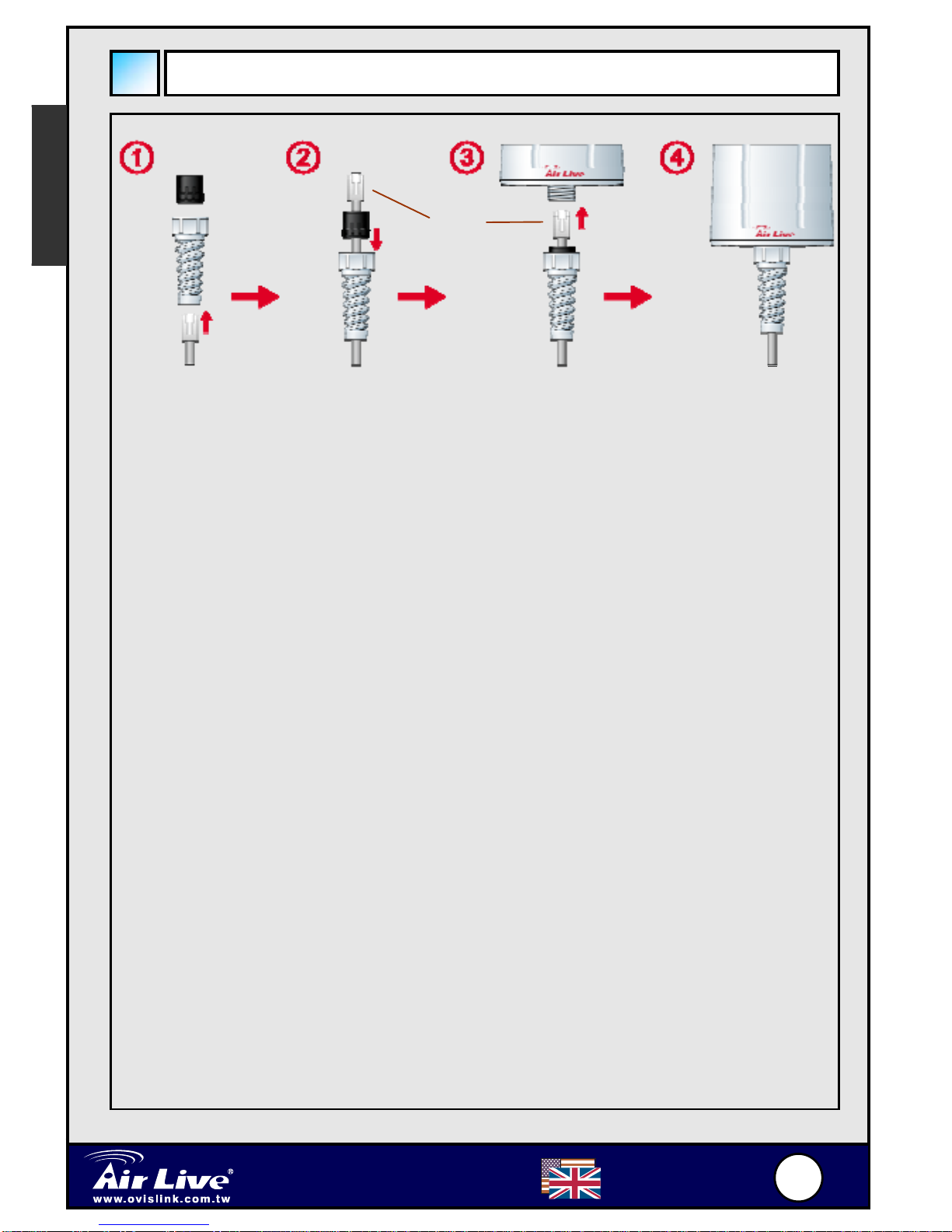

2. Mount the splash prove guard and washer on outdoor Ethernet

cable (cand d) and connect to CPE port. Make sure the splash

prove guard is tighten up to prevent from water damage (eand f).

See graphics above.

3. Distribute the outdoor cable wire from CPE to DC injector and

connect it to ‘To Outdoor’ port.

Note: Connect cable correctly. Wrong cable connections may

damage the switch/hub. DC-Injector carrys 12VDC power

on unused pairs of outdoor Ethernet cable.

4. Connect Ethernet cable from DC-Injector ‘To LAN’ port to switch.

Double verify connections on DC-Injectors.

5. Connect the 12VDC power to the DC-Injector

6. Use your wireless card to do a site survey; the default SSID is

airlive.

7. To change the AP configuration, please follow the procedure below:

English

Installation Steps

RJ-45

High Power Outdoor Solution

Model: W

5400CP

English

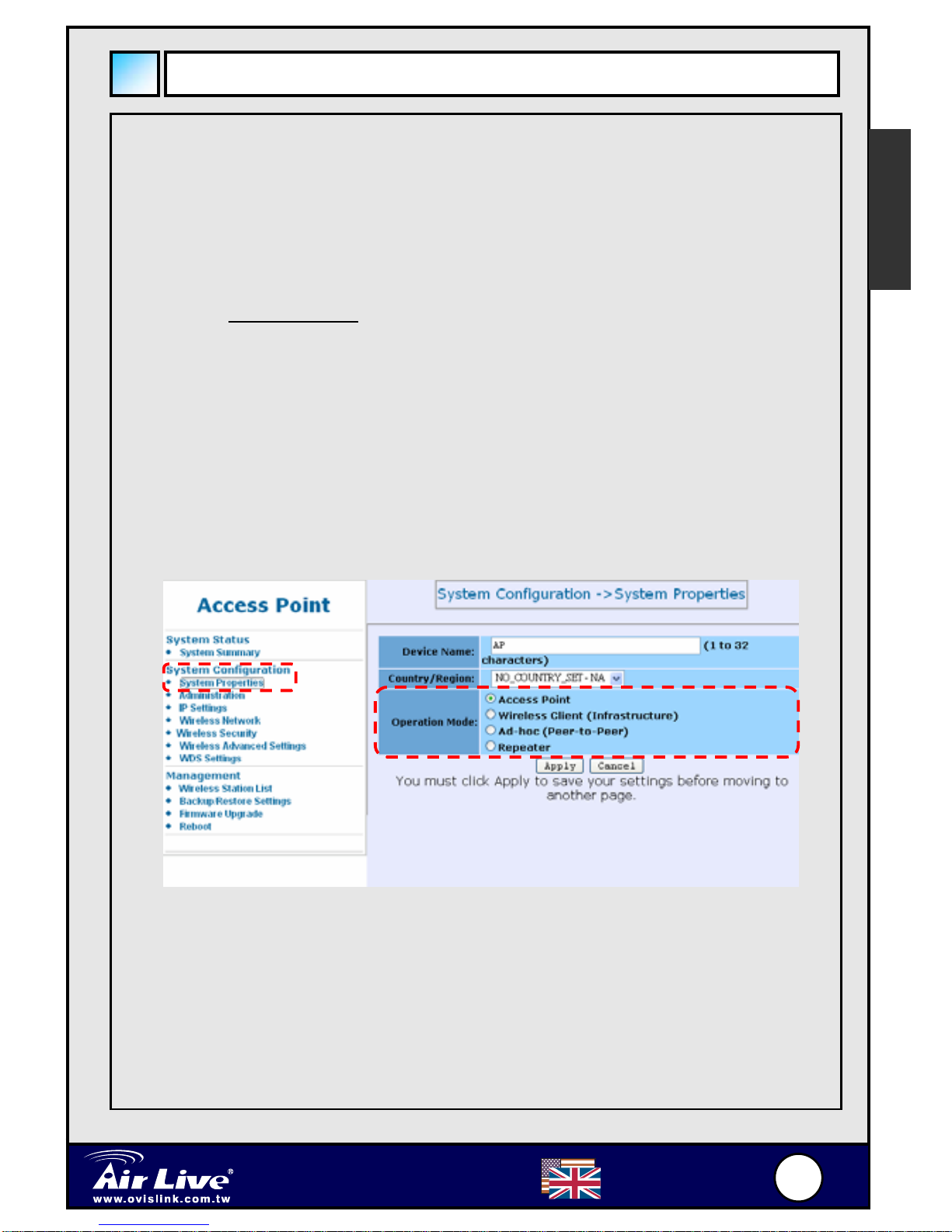

Installation Steps (cont’d)

The AP’s default IP address is 192.168.1.20. Please make sure

your computer IP is in the same subnet as the AP (i.e.

192.168.1.x)

Open the web browser and enter 192.168.1.20.

Wireless: Basic Setting

This page includes all primary and major parameters. Any parameter

change will need the device to reboot for the new settings to take effect.

Mode: This Wireless Access Point may have several wireless modes.

However, due to WH-5400CPE built-in directional patch antenna,

repeater mode and WDS do not apply. Please do not use this mode

and option. Change mode in System Configuration – System

Properties.

English

High Power Outdoor Solution

Model: W

5400CP

English

Bridge and Client Setup

Bridge Mode

Device A:

Mode: Ad-hoc (peer-to-peer)

Device B:

Mode: Ad-hoc (peer-to-peer)

English

Please make sure both A and B set to the same ESSID and channel.

To enhance security, you can disable the SSID broadcast in “System

Configuration -> Wireless Network” by marking “Suppressed SSID”.

Then turn on WEP.

Client Mode

Device A:

Mode: Client

Network Type: Infrastructure

Device B:

Mode: AP

Please make sure both A and B set to the same ESSID and channel

High Power Outdoor Solution

Model: W

5400CP

English



To remove outdoor cable from WH-5400CPE, you need to use flat

screw driver. Unscrew splash prove guard from CPE. Insert the screw

driver to inner hole and release the clever. See

hic below.

Unplug Ethernet Cable from 5400CPE

Troubleshooting



If CPE gets the IP address from DHCP, or you cannot find the AP at its

default IP address, use Locator to find CPE. Locator is in Setup CD

under directory \utility. Run setup.exe to install Locator.

Locator can even find CPE under different subnet, but cannot manage

it. To manage CPE, both CPE and Locator (your PC) need to be in the

same subnet and Ethernet segment.



If still cannot find AP, please check the following:

Power adapter and DC-Injector if the lights are on. Make sure

they are with power.

Make sure the outdoor cable is of full-wired 4 pairs.

Verify the correctness of the connections. “To outdoor” port

needs to be connected to CPE.

Close and re-load Locator and search CPE again.

English

Soluçõa de Exterior High Power

Modelo: W

5400CP

Português

Informação Importante



Endereço IP por defeito

do AP 192.168.1.20



Subnet Mask por defeito

255.255.255.0



Nome de utilizador para

de letra

sem

assword



SSID por defeito airlive



Canal por defeito SmartSelect

(selecção automática)



DHCP client por defeito

Disabled



Modo definido por defeito AP

Antes de Instalar



Conteúdo do pacote: ○

1WH-5400CPE, ○

2transformador de 12VDC,

○

3pole mount kit, ○

4washer, ○

5protecção contra salpicos, ○

Injector DC, ○

7CD de instalação, ○

8Cabo Ethernet



Necessário, mas não incluído: Cabos 4–pares anti-UV de exterior de

categoria CAT-5 Ethernet (cabo de exterior, opcional), chave de

parafusos



Preparação do cabo de exterior: para proteger as ligações externas, os

protectores (protecção contra salpicos e washer) recomenda-se que

os coloque no cabo de exterior. Pode precisar de retirar a cabeça

RJ-45 do cabo Ethernet para montar estas protecções (pág. Seguinte).

Português

Soluçõa de Exterior High Power

Modelo: W

5400CP

Português

1. Seleccione um local e monte o WH-5400CPE (CPE). Consulte o

guia de utilizador sobre como fazer a montagem.

2. Monte a protecção contra salpicos e o washer no cabo Ethernet de

exterior (ce d) e ligue à porta CPE. Certifique-se que a protecção

contra salpicos fica bem apertada para impedir avarias

provenientes da entrada de água (ee f). Veja o gráfico acima.

3. Distribua o fio do cabo exterior do CPE ao injector DC e ligue-o à

porta ‘To Outdoor’.

Nota: Ligue o cabo correctamente. Ligações incorrectas podem

danificar o switch/hub. O injector DC possui 12VDC de

corrente em pares de cabo Ethernet de exterior.

4. Ligue o cabo Ethernet do injector DC porta ‘To LAN’ ao switch. Volte

a verificar as ligações nos injectores DC.

5. Ligue o transformador 12VDC ao injector DC.

6. Use a sua placa sem fios para fazer uma pesquisa de site; o SSID

por defeito é airlive.

7. Para mudar a configuraçãoAP, faça o seguinte:

Passos para a Instalação

RJ-45

Português

Soluçõa de Exterior High Power

Modelo: W

5400CP

Português

Passos para a Instalação (cont.)

O endereço IP por defeito do AP é 192.168.1.20. Certifique-se

que o IP do seu computador se encontra na mesma subnet que

o AP (Ex.: 192.168.1.x)

Abra o web browser e dê entrada de 192.168.1.20.

Wireless: Definição Básica

Esta página inclui todos os parâmetros primários e principais. Qualquer

mudança de parâmetro necessitará que o dispositivo volte a arrancar

(reboot) para que as alterações fiquem activas.

Mode: Este Ponto de Acesso Sem Fios pode ter vários modos sem fios.

No entanto, devido à antenna patch direccional integrada

WH-5400CPE, o modo repetidor e WDS não se aplicam. Não use

este modo. Mude o modo em System Configuration – System

Properties.

Português

Soluçõa de Exterior High Power

Modelo: W

5400CP

Português

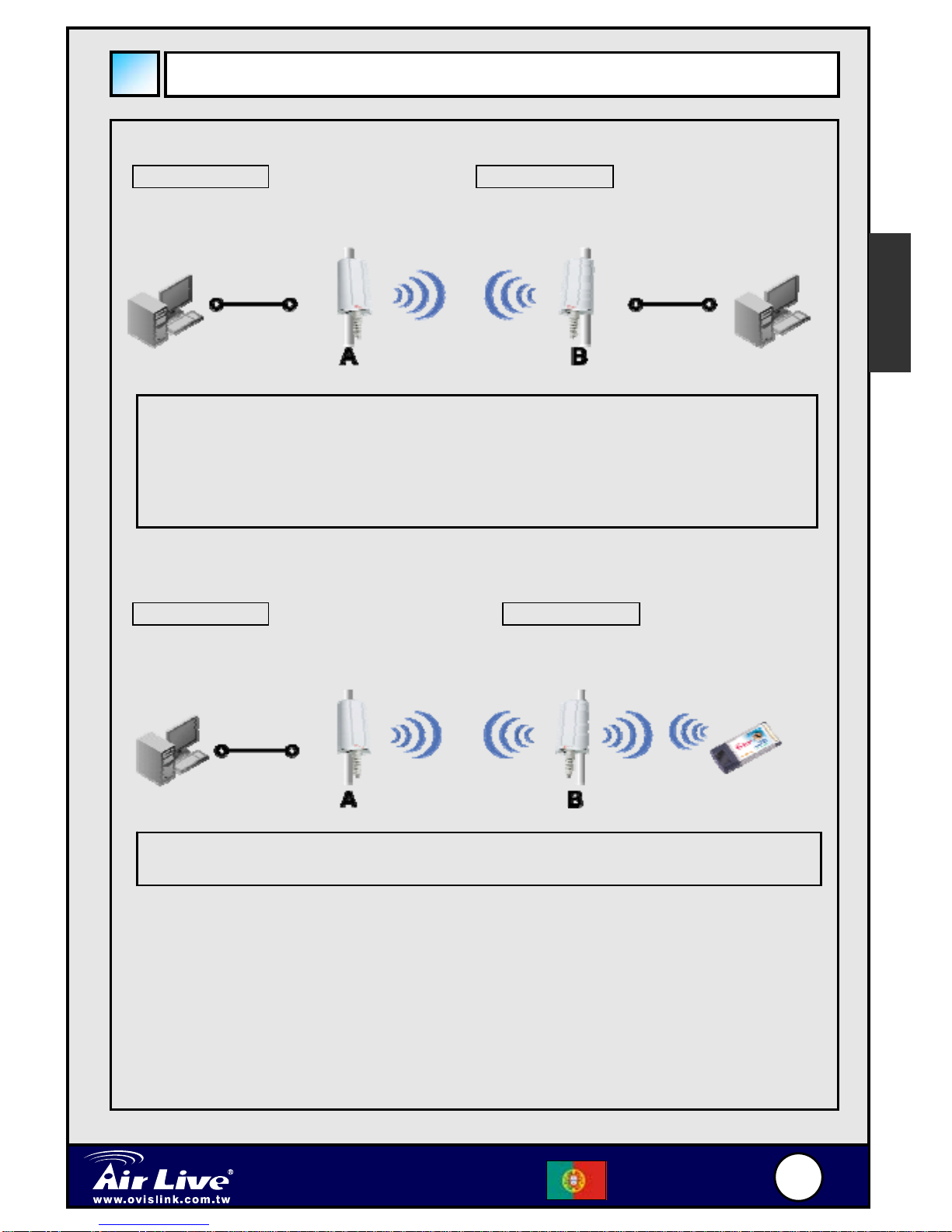

Definição de Bridge e Client

Modo Bridge

Dispositivo A:

Modo: Ad-hoc (ponto-a-ponto)

Dispositivo B:

Modo: Ad-hoc (ponto-a-ponto)

Certifique-se que ambos Ae B estão definidos com o mesmo ESSID e

canal. Para fortalecer a segurança, pode desactivar a emissão SSID

em “System Configuration -> Wireless Network” marcando

“Suppressed SSID”. Depois ligue WEP.

Modo Client

Dispositivo A:

Modo: Client

Tipo de Rede: Infra-estrutura

Dispositivo B:

Modo: AP

Certifique-se que A e B estão definidos com o mesmo ESSID e canal.

Português
