AKG C 214 Manuale utente
4 BEDIENUNGSANLEITUNG
Vor Inbetriebnahme des Gerätes lesen!
25 USER INSTRUCTIONS
Read the manual before using the equipment!
46 MODE D’EMPLOI
Lire cette notice avant d’utiliser le système!
67 MODO DE EMPLEO
¡Consulte el manual antes de utilizar el equipo!
PROFESSIONAL LARGE-DIAPHRAGM
CONDENSER MICROPHONE
C214
C214 MANUAL 3
C214 MANUAL
2
1 SICHERHEIT UND UMWELT 4
1.1 Umwelt 4
2 BESCHREIBUNG 5
2.1 Einleitung 5
2.2 Lieferumfang 5
2.2.1 Stereo‑Sets 5
2.3 Optionales Zubehör 5
2.4 Kurzbeschreibung 5
2.5 Bedienelemente 6
2.6 Stereo Sets 7
3 STROMVERSORGUNG 8
4 ANWENDUNGSHINWEISE 9
4.1 Einleitung 9
4.2 Tiefenabsenkung 9
4.3 Vorabschwächung 9
4.4 Montage am Stativ 9
4.5 Anwendungsgebiete 10
4.5.1 Solostimme 11
4.5.2 Chor/Begleitchor 12
4.5.3 Violine, Viola 13
4.5.4 Kontrabass/Violoncello 13
4.5.5 Akustische Gitarre 14
4.5.6 Queröte 15
4.5.7 Klarinette 15
4.5.8 Tenor‑/Sopransaxophon 16
4.5.9 Trompete/Posaune 16
4.5.10 Flügel/Pianino 17
4.5.11 E‑Gitarre/E‑Bass 18
4.5.12 Schlagzeug 18
5 REINIGUNG 20
5.1 Mikrofon 20
5.2 Windschutz 20
6 TECHNISCHE DATEN 21
Herausgeber AKG Acoustics GmbH
Laxenburger Straße 254
1230 Wien
Österreich
Tel: +43 (0)1 86654‑0
Fax: +43 (0)1 86654‑8800
AKG ACOUSTICS, U.S.
8500 Balboa Blvd. Dock 15
Northridge, CA 91329
U.S.A.
Tel: +1 818 920‑3224
Copyright © 2015 AKG Acoustics GmbH
Alle Rechte vorbehalten.
Die in dieser Anleitung enthaltenen Informationen, beigelegten Zeichnungen und Fotos sind geisti‑
ges Eigentum der AKG Acoustics GmbH.
Bei Wahrung des Urheberrechtes dürfen ohne ausdrückliche schriftliche Erlaubnis der Firma
AKG Acoustics GmbH weder diese Dokumentation noch Teile davon für irgendwelche Zwecke in ir‑
gendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch, mittels Fotokopie, durch
Aufzeichnung oder mit Informationsspeicherungs‑ und Informationswiedergewinnungssystemen
reproduziert oder übertragen werden. Jede Weitergabe an Dritte ist untersagt. Auf Verlangen ist
dieses Manual an uns zurückzuerstatten.
Aktualisierung DiesesManualkannohneVorankündigunggeändertwerdenundstelltkeineVerpichtungseitens
der Firma AKG Acoustics GmbH dar.
Version 1.0
Ausgabedatum August 2015/DE
Printed in Hungary 08/15/ 5061687
INHALT IMPRESSUM
C214 MANUALC214 MANUAL
4 5
SIcHERHEIT UNd UMwELT BEScHREIBUNg
1 Sicherheit und Umwelt
Beschädigungsgefahr
Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den
gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen
ist.
1.1 Umwelt
• Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel
voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden
Entsorgungsvorschriften.
• Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür
vorgesehenen Sammelsystem.
2 Beschreibung
2.1 Einleitung
Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen
Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen
und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin
nachschlagen können. Wir wünschen Ihnen viel Spaß!
2.2 Lieferumfang
• C214
• H85: Elastische Mikrofonaufhängung
• W214: Schaumstoff‑Windschutz
• Hochwertiger Transportkoffer für Mikrofon und mitgeliefertes Zubehör
2.2.1 Stereo‑Sets
• 2 x C214
• 2 x SA60: Stativanschluss
• 2 x H85: Elastische Mikrofonaufhängung
• Hochwertiger Transportkoffer für Mikrofon und mitgeliefertes Zubehör
Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas
fehlt, wenden Sie sich bitte an Ihren AKG‑Händler.
2.3 Optionales Zubehör
OptionalesZubehörndenSieaufunsererHomepagewww.akg.com. Ihr Händler berät
Sie gerne.
2.4 Kurzbeschreibung
Die Konstruktion dieses Großmembran‑Kondensatormikrofons stützt sich auf die
Erfahrungen, die mit den Modellen C12, C12 A, C414 EB, C414 B‑ULS, C414 B‑TL II
sowie C414 XLII im langjährigen Studiobetrieb weltweit gemacht wurden.
Basierend auf handselektierten modernen und zuverlässigen Bauteilen und fortschrittli‑
chen Produktionsprozessen wird das Mikrofon höchsten professionellen Anforderungen
gerecht und wird auch einem langzeitigen anspruchsvollen Studioeinsatz standhalten.
Die Elektronik des Mikrofons wurde neu überarbeitet, wobei größter Wert auf maximale
Dynamik und Linearität gelegt wurde. Das geringe Eigenrauschen und der hohe
Aussteuerungsbereich garantieren einen Dynamikbereich von 143 dB (A‑bewertet).
Die Wandlerkapsel ist in moderner Backplate‑Technologie aufgebaut und besitzt eine
einseitig goldbedampfte Membrane. Diese Bauweise verhindert auch bei höchsten
Schalldrücken örtliche Kurzschlüsse zur Gegenelektrode.
Das Ganzmetallgehäuse wirkt sehr gut gegen mögliche HF‑Einstreuungen, wenn Sie
das Mikrofon in Sendernähe oder gemeinsam mit drahtlosen Mikrofonen oder sonstigen
Kommunikationsanlagen verwenden.
Einleitung
Lieferumfang
Optionales Zubehör
C214 MANUALC214 MANUAL
6 7
BEScHREIBUNg BEScHREIBUNg
2.5 Bedienelemente
Das C214 bietet je einen Wahlschalter für Vorabschwächung und Tiefenabsenkung.
Wahlschalter für Vorabschwächung
Abbildung 1: Wahlschalter für Vorabschwächung
Der Wahlschalter an der linken Seite des Mikrofons erlaubt Ihnen, die
Aussteuerungsgrenze um 20 dB hinaufzusetzen, um auch verzerrungsfreie Aufnahmen
von sowohl sehr lauten Schallquellen als auch im Nahbereich von Schallquellen machen
zu können.
Diese Vorabschwächung verhindert, dass der Ausgangspegel des Mikrofons besonders
bei tiefen Frequenzen kritische Aussteuerungsgrenzen von Kleinsttransformatoren, die
z.B. in Mischpulteingängen verwendet werden, überschreitet.
Wahlschalter für Tiefenabsenkung
Abbildung 2: Wahlschalter für Tiefenabsenkung
Rumpel‑ oder Windgeräusche usw. können bei tiefsten Frequenzen Verzerrungen verur‑
sachen. Die schaltbare Tiefenabsenkung reduziert diese Verzerrungen zusätzlich.
Die Steilheit des Filters beträgt 6 dB/Oktave bei einer Eckfrequenz von 160 Hz. Die
Tiefenabsenkung wirkt auch dem Naheffekt entgegen, der bei geringen Mikrofon abstän‑
den (weniger als 15 cm) zur Schallquelle auftreten kann.
Bedienelemente
Vorabschwächung
Tiefenabsenkung
2.6 Stereo Sets
Naturgetreue Stereoaufnahmen erfordern hochwertige Mikrofone mit hervorragenden
Übertragungseigenschaften. Für ein Stereopaar kommen daher nur Mikrofone mit
möglichst identischen Übertragungseigenschaften und hoher räumlicher Abbildungstreue
über den kompletten Frequenzbereich in Frage.
Jedes C214 Stereopaar wird daher im Werk aus tausenden Einzelmikrofonen nach der
von AKG eigens entwickelten computergestützten Methode sorgfältig ausgewählt.
Die C214 Stereo Sets bieten somit höchstmögliche Korrelation über den gesamten
ÜbertragungsbereichundpraktischidentischeEmpndlichkeitderbeidenMikrofonefür
beeindruckend räumliche Stereoaufnahmen.
Stereo Sets
C214 MANUALC214 MANUAL
8 9
STRoMvERSoRgUNg ANwENdUNgSHINwEISE
3 Stromversorgung
Das C214 zeichnet sich durch niedriges Eigenrauschen (nur 13 dB(A)) und gleichzeitig
hohe Übersteuerungsfestigkeit aus. Dieses Mikrofon benötigt eine Phantomspeisung von
12 bis 52 V nach IEC 61938.
Beschädigungsgefahr
Verbinden Sie das Mikrofon ausschließlich mit Phantomspeisequellen (Eingang mit
Phantomspeisung oder externes Phantomspeisegerät) nach IEC 61938 mit erdfrei‑
em Anschluss und verwenden Sie dazu ausschließlich ein symmetrisches Kabel mit
Studiosteckverbindern nach IEC 268‑12. Nur so kann ein sicherer und problemloser
Betrieb garantiert werden.
4 Anwendungshinweise
4.1 Einleitung
Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und der tempera‑
tur‑ und feuchtigkeitssicheren Konstruktion bietet das Mikrofon einmalige universelle
Anwendbarkeit.
Der ausgeglichene Frequenzverlauf orientiert sich an dem für
AKG‑Großmembran‑Mikrofone typischen Klangcharakter.
Das C214 können Sie sowohl im Studio als auch auf der Bühne für die meisten
Musikinstrumente einsetzen. Mit seiner nierenförmigen Richtcharakteristik eignet es sich
für viele verschiedene Aufnahmesituationen, insbesondere Nahfeldmikrofonierung.
4.2 Tiefenabsenkung
Die schaltbare Tiefenabsenkung erlaubt Ihnen, "akustische Störquellen" wie z.B.
Luftströmungen von Klimaanlagen oder tieffrequente Vibrationen infolge von
Bodenschwingungen, Hantierungsgeräuschen usw. wirksam auszublenden, ohne den
Klangcharakter des aufzunehmenden Instruments bzw. der aufzunehmenden Stimme zu
verändern.
4.3 Vorabschwächung
Mit der schaltbaren 20 dB‑Vorabschwächung können Sie die akustische Aussteuerbarkeit
des Mikrofons von 136 auf 156 dB SPL erhöhen. Achten Sie jedoch darauf, dass
der maximale Pegel am Ausgang des Mikrofons von den nachgeschalteten Geräten
(Mikrofonvorverstärker, Mischpulteingängen, Eingängen von Aufnahmegeräten) verzer‑
rungsfrei verarbeitet werden kann.
4.4 Montage am Stativ
Die mitgelieferte elastische Aufhängung H85 besitzt einen Standard‑3/8"‑Gewindeeinsatz.
Damit können Sie das Mikrofon auf nahezu allen handelsüblichen Stativen und
Aufhängungen mit 3/8"‑Gewinde montieren.
Zur Montage auf Stativen mit 5/8"‑Gewinde entfernen Sie den Gewindeeinsatz und
schrauben Sie die elastische Halterung direkt auf das Stativ.
Um die elastische Halterung vom Mikrofon abzunehmen, drehen Sie die bajonettähnliche
Sicherung am unteren Ende der Halterung gegen den Uhrzeigersinn, um die Sicherung
zu öffnen.
Einleitung
Tiefenabsenkung
Vorabschwächung
Montage am Stativ
C214 MANUALC214 MANUAL
10 11
ANwENdUNgSHINwEISE ANwENdUNgSHINwEISE
4.5 Anwendungsgebiete
Wir empfehlen das C214 für folgende Anwendungen:
Aufnahmequelle Studio Bühne
Lead/Solo Vocals l l
Backing Vocals/Chor l l l l
Sprache l l
Akust. Gitarre l l l l
E‑Gitarre l l l l
E‑Bass l l
Kontrabass l l l l
Violine l l l
Cello l l l
Zither l l l
Flügel (klassische Musik) l l l l
Klavier (Rock & Jazz) l l l l
Orgel l l l
Trompete l l l l
Posaune l l l
Horn l l l l
Tuba l l l
Saxophon l l l l
Queröte l l l l
Klarinette l l l l
Anwendungsgebiete Aufnahmequelle Studio Bühne
Bass Drum l l l
Toms l l
Becken l l l l
Bongos, Congas l l l l
l l Besonders empfohlen
lEmpfohlen
AlsEinstiegindie"WissenschaftderAufnahmetechnik"ndenSieimfolgendeneinige
bewährte Mikrofonaufstellungen.
4.5.1 Solostimme
Abbildung 3: Solosängerin
Mikrofonabstand: 15 bis 30 cm
Tiefenabsenkung: ein
Für optimale Ergebnisse empfehlen wir, einen Popschutz, z.B. PF80 von AKG, aufzustel‑
len. Falls kein Popschutz zur Hand ist, können Sie auch den mitgelieferten Windschutz
W214 verwenden.
Wir empfehlen, während der Aufnahme dem Sänger bzw. dem Sprecher zur besseren
Kontrolle der eigenen Stimme seine eigene Spur im Kopfhörer zuzumischen.
Solostimme
C214 MANUALC214 MANUAL
12 13
ANwENdUNgSHINwEISE ANwENdUNgSHINwEISE
4.5.2 Chor/Begleitchor
Abbildung 4: Begleitchor mit einem Mikrofon
Für große Chöre empfehlen wir ein Mikrofonpaar sowie je ein Stützmikrofon für Sopran,
Alt, Tenor und Bass.
In akustisch optimalen Räumen können Sie gerade mit nur zwei hochwertigen Mikrofonen
hervorragende Ergebnisse erzielen.
Begleitchor/Variante 1:
Falls genügend Spuren vorhanden sind, empfehlen wir, jede Stimme einzeln nacheinan‑
der aufzunehmen. (Siehe 4.5.1 Solostimme).
Begleitchor/Variante 2:
Wenn Sie mit einer oder zwei Spuren auskommen müssen, verwenden Sie je ein Mikrofon
für zwei oder maximal drei Personen.
Platzieren Sie den Chor in einem Halbkreis vor dem Mikrofon.
Chor/Begleitchor 4.5.3 Violine, Viola
Abbildung 5: Violine
Solovioline:
Richten Sie das Mikrofon aus einer Höhe von 1,8 bis 2,5 m auf die F‑Löcher aus.
Große Streichergruppen:
Verwenden Sie ein Mikrofonpaar in XY‑, ORTF‑ oder anderer Anordnung, kombiniert mit
Stützmikrofonen im Nahbereich.
Viola:
Richten Sie das Mikrofon aus einer Höhe von 2,2 bis 3 m auf die F‑Löcher aus.
4.5.4 Kontrabass/Violoncello
Abbildung 6: Kontrabass
Violine/Viola
Kontrabass/Violoncello
C214 MANUALC214 MANUAL
14 15
ANwENdUNgSHINwEISE ANwENdUNgSHINwEISE
Kontrabass:
Richten Sie das Mikrofon aus einer Entfernung von ca. 40 cm auf eines der F‑Löcher.
Falls Sie den Kontrabass gleichzeitig mit einem Ensemble aufnehmen müssen, verringern
Sie den Abstand, um Übersprechen anderer Instrumente in das Mikrofon zu vermeiden.
Violoncello/Variante 1:
Siehe Kontrabass.
Violoncello/Variante 2:
Nahbereichsmikrofon wie Variante 1 plus Raummikrofon. Pegel des
Nahbereichsmikrofons ca. 20 dB niedriger als Pegel des Raummikrofons einstellen.
4.5.5 Akustische Gitarre
Abbildung 7: Aktustische Gitarre mit einem C214
Richten Sie das C214 im Abstand von 50 cm bis 1 m schräg auf den Bereich zwischen
Schallloch und Hals aus.
Zur besonders exakten Gestaltung des Sounds empehlen wir, zwei Mikrofone zu verwen‑
den:
Richten Sie ein C214 aus einer Entfernung von 30 bis 60 cm auf das Schallloch aus.
Lassen Sie ein Kleinmembranmikrofon (z.B. C451 B) aus ca. 50 cm bis 1 m Entfernung
auf den Bereich zwischen Schallloch und Hals zeigen.
Akustische Gitarre
4.5.6 Queröte
Abbildung 8: Abnahme der Queröte mit nur einem Mikrofon
Wir empfehlen, zwei Mikrofone zu verwenden.
Richten Sie Mikrofon 1 schräg von oben auf den Mund des Spielers (wenig
Anblasgeräusche), Mikrofon 2 seitlich auf das Instrument.
Abnahme mit nur einem Mikrofon:
Wie Mikrofon 1, in ca. 2 m Abstand, 2 bis 2,5 m über dem Fußboden.
4.5.7 Klarinette
Abbildung 9: Klarinette
Richten Sie das Mikrofon auf die letzte untere Klappe. Um Klappengeräusche zu minimie‑
ren, stellen Sie das Mikrofon etwas seitlich vom Instrument auf.
Queröte
Klarinette
C214 MANUALC214 MANUAL
16 17
ANwENdUNgSHINwEISE ANwENdUNgSHINwEISE
4.5.8 Tenor‑/Sopransaxophon
Abbildung 10: Tenorsaxophon Abbildung 11: Sopransaxophon
Richten Sie das Mikrofon aus einer Entfernung von ca. 50 cm bis 1 m auf die Mitte des
Instruments aus.
4.5.9 Trompete/Posaune
Abbildung 12: Trompete Abbildung 13: Posaune
Stellen Sie das Mikrofon ca. 30 cm vor dem Instrument, etwas außerhalb der Achse des
Schallbechers, auf. Schalten Sie am Mikrofon die Vorabschwächung ein. Der mitgelieferte
Windschutz hilft, Blasgeräusche zu reduzieren.
Tenor‑/Sopransaxophon
Trompete/Posaune
4.5.10 Flügel/Pianino
Abbildung 14: Flügel
Flügel:
Richten Sie ein C214 oder zwei C214 in XY‑ oder ORTF‑Anordnung aus einer Höhe von
1,5 bis 2 m auf die mittleren Saiten aus.
Für Rock/Pop‑Sounds verwenden Sie zwei C214, ca. 20‑40 cm über den Saiten. Richten
Sie Mikrofon 1 auf den Diskantbereich, Mikrofon 2 auf den Bassbereich jeweils ca. 15 cm
hinter den Dämpfern.
Abbildung 15: Pianino
Pianino:
Abnahme wie Flügel. Öffnen Sie den Deckel und lassen Sie die Mikrofone von oben "in
das Instrument schauen".
Flügel/Pianino
C214 MANUALC214 MANUAL
18 19
ANwENdUNgSHINwEISE ANwENdUNgSHINwEISE
4.5.11 E‑Gitarre/E‑Bass

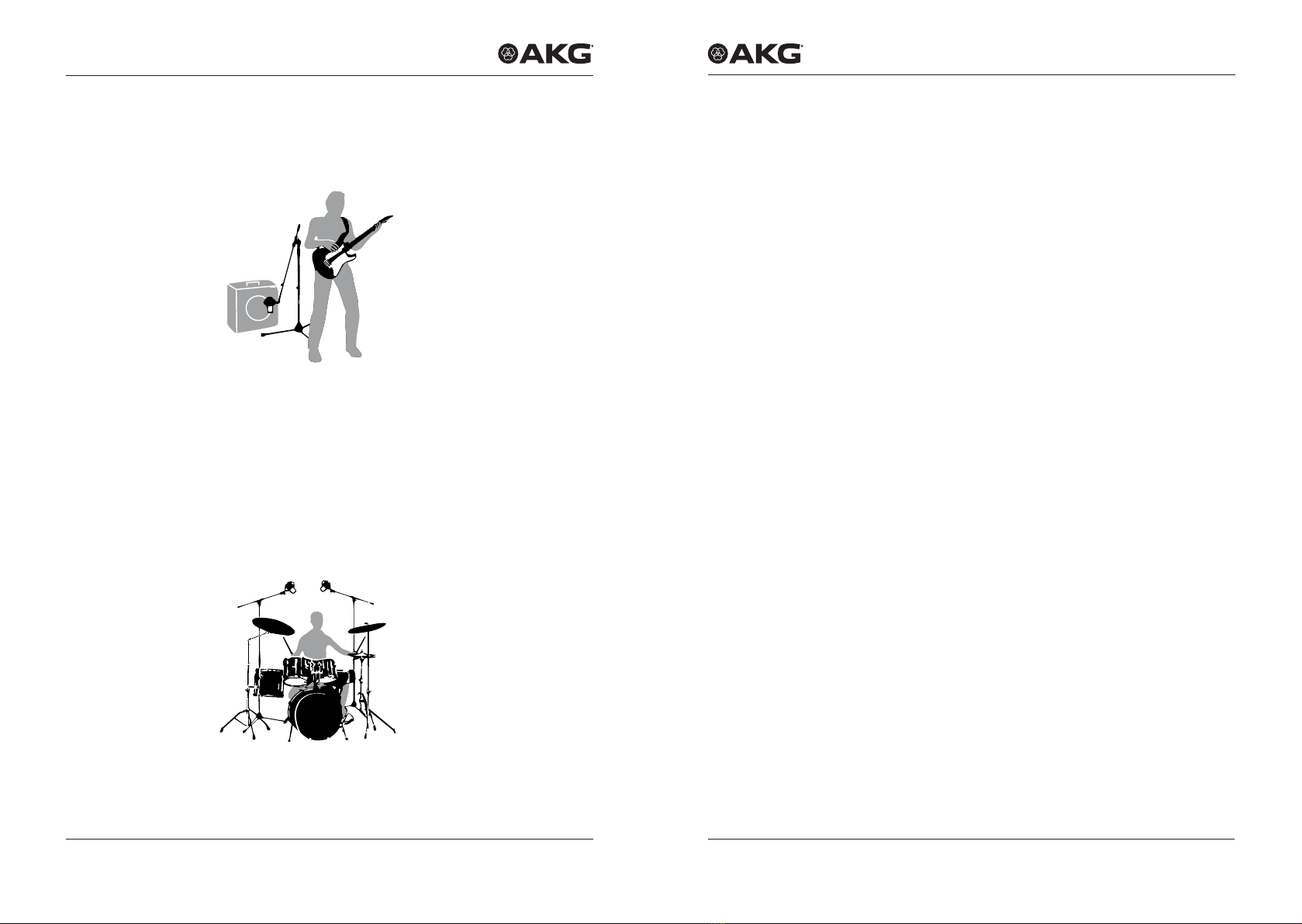

Abbildung 16: E-Gitarre
E‑Gitarre:
Stellen Sie das Mikrofon in einem Abstand von 8‑15 cm leicht außerhalb der Mitte der
Lautsprechermembran auf. Aktivieren Sie Tiefenabsenkung und Vorabschwächung.
Eventuell ein zweites Raummikrofon einsetzen.
E‑Bass:
Wie E‑Gitarre. Sie können zusätzlich das direkte Signal vom Line‑Ausgang des
Bassverstärkers über eine DI‑Box zum Mikrofonsignal mischen.
4.5.12 Schlagzeug
Abbildung 17: Schlagzeug
E‑Gitarre/E‑Bass
Schlagzeug
Overhead‑Abnahme:
Positionieren Sie zwei C214 in AB‑ oder XY‑Anordnung 80 cm bis 120 cm über dem Kopf
des Schlagzeugers. Diese Technik liefert ein sehr natürliches Klangbild des gesamten
Schlagzeugs (wenig oder gar keine Entzerrung/Klangregelung einsetzen!).
Hänge‑Toms und Floor‑Toms:
Richten Sie aus einer Entfernung von 5 bis 10 cm ein Mikrofon pro Tom oder je ein
Mikrofon zwischen zwei Toms auf den Rand des Schlagfells aus.
Um Übersprechen von anderen Instrumenten zu reduzieren, senken Sie am Mischpult die
Höhen über 10 kHz ab.
Bassdrum:
Aktivieren Sie unbedingt die Vorabschwächung (‑20 dB), da die Bassdrum extrem hohe
Schallpegel erzeugen kann.
Positionieren Sie das Mikrofon direkt im Kessel.
Für einen sehr trockenen Klang (“Click”) mit viel Attacke platzieren Sie das Mikrofon in
einem Winkel von 45° nahe am Schlagfell.
Für einen Klang mit mehr Bauch positionieren Sie das Mikrofon näher beim Resonanzfell
oder bis zu 15 cm außerhalb der Öffnung des Resonanzfells.
Overhead‑Abnahme
Bassdrum
Altri manuali per C 214
4
Indice
Lingue:
Altri manuali AKG Microfono
AKG
AKG C 4500 B-BC Manuale utente
AKG
AKG C 416 III Manuale utente
AKG
AKG H 600 - MOUNTING DRAWING Manuale utente
AKG
AKG WMS 40 PRO Manuale utente
AKG
AKG MicroMic C417 III Manuale utente
AKG
AKG ELLE C Manuale utente
AKG
AKG D 40 Manuale utente
AKG
AKG P120 Manuale utente
AKG
AKG Emotion D 880 Manuale utente
AKG
AKG P420 Manuale utente
AKG
AKG C 518 M Manuale utente
AKG
AKG Discreet Acoustics Modular PLUS Series Manuale utente
AKG
AKG SE 300 B Manuale utente
AKG
AKG CBL 410 PCC Manuale utente
AKG
AKG D 77 S Manuale utente
AKG
AKG C 542 BL Manuale utente
AKG
AKG D 880M S Manuale utente
AKG
AKG Emotion D 880 Manuale utente
AKG
AKG PZM-10 Manuale utente
AKG
AKG C451 Manuale utente
