AKG C 451 B Manuale utente

BEDIENUNGSANLEITUNG . . . . . . . . . .S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS . . . . . . . . . . . . . . .p. 12

Please read the manual before using the equipment!

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . .p. 22

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO . . . . . . . . . . . . .p. 32

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO . . . . . . . . . . . . . . . . . . .p. 42

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO . . . . . . . . . . . . . . .p. 52

Favor leia este manual antes de usar o equipamento!

C 451B

Seite

1 Sicherheit und Umwelt ........................................................................3

1.1 Sicherheit ......................................................................................3

1.2 Umwelt..........................................................................................3

2 Beschreibung ......................................................................................4

2.1 Einleitung.......................................................................................4

2.2 Lieferumfang .................................................................................4

2.3 Optionales Zubehör ........................................................................4

2.4 Besondere Merkmale......................................................................4

2.5 Kurzbeschreibung...........................................................................5

3 Anschluss............................................................................................6

3.1 Allgemeines...................................................................................6

3.2 Symmetrischer Eingang mit Phantomspeisung..................................6

3.3 Symmetrischer Eingang ohne Phantomspeisung ...............................7

3.4 Unsymmetrischer Eingang...............................................................7

4 Anwendung .........................................................................................8

4.1 Einleitung.......................................................................................8

4.2 Naheffekt.......................................................................................8

4.3 Rückkopplung bei Beschallungsanlagen...........................................8

4.4 Vorabschwächung..........................................................................9

4.5 Bassabschwächung......................................................................10

5 Reinigung ..........................................................................................10

5.1 Gehäuseoberfläche.......................................................................10

5.2 Windschutz..................................................................................10

6 Technische Daten ..............................................................................11

Inhaltsverzeichnis

2C 451 B

1.1 Sicherheit

1.2 Umwelt

• Überprüfen Sie bitte, ob das Gerät, an das Sie das Mi-

krofon anschließen möchten, den gültigen Sicher-

heitsbestimmungen entspricht und mit einer Sicher-

heitserdung versehen ist.

1. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse,

Elektronik und Kabel und entsorgen Sie alle Komponenten

gemäß den dafür geltenden Entsorgungsvorschriften.

2. Die Verpackung ist wiederverwertbar. Entsorgen Sie die

Verpackung in einem dafür vorgesehenen Sammelsystem.

1 Sicherheit und Umwelt

C 451 B 3



2.1 Einleitung

2.2 Lieferumfang

2.3 Optionales

Zubehör

2.4 Besondere

Merkmale

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG

entschieden haben.Bitte lesen Sie die Bedienungsanleitung

aufmerksam durch, bevor Sie das Gerät benützen, und be-

wahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie

jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß

und Erfolg!

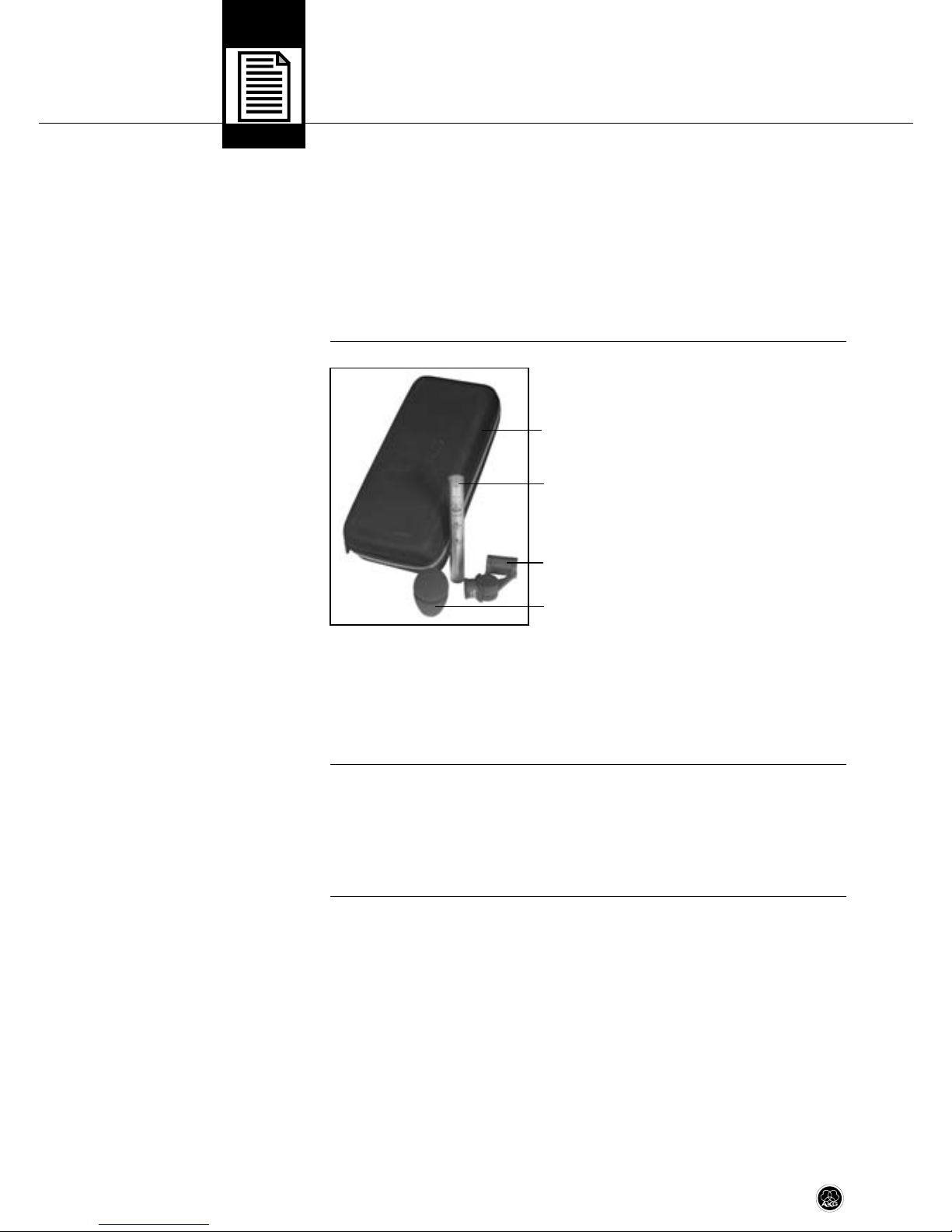

•1 Soundtool Case (klein)

•1 C 451B mit individueller Fre-

quenzkurve

•1 SA 60

• 1 W 90

• Kontrollieren Sie bitte, ob die Verpackung alle oben ange-

führten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte

an Ihren AKG-Händler.

• Optionales Zubehör finden Sie im aktuellen AKG-

Katalog/Folder oder auf www.akg.com. Ihr Händler berät

Sie gerne.

• Akustik der legendären CK 1

• Robuste Mechanik

• Geringes Eigenrauschen

• Geringer Strombedarf

• Hohe Betriebssicherheit

• Trafolose Ausgangsstufe

• Speisung durch jede Phantomspeiseeinrichtung nach

IEC 61938

• Eingebaute, schaltbare Vordämpfung um 10 dB oder 20 dB

2 Beschreibung

4C 451 B

2.5 Kurzbeschreibung

• Eingebautes, schaltbares Bassfilter mit Einsatzpunkt des

Filters bei 75 Hz oder 150 Hz (12 dB/Oktave)

Das C 451B ist die moderne Neuauflage des heute schon histo-

rischen AKG Kondensatormikrofons C 451EB + CK 1. Der Auf-

bau ist allerdings nicht modular, um die deutlichen mechani-

schen Nachteile, die durch den modularen Aufbau bestanden,

vermeiden zu können. Das Haupteinsatzgebiet sind alle Anwen-

dungen, bei denen es auf die hochpräzise Übertragung von

Schallereignissen, insbesondere von transienten Signalantei-

len, ankommt.

Das Mikrofon ist aufgrund seiner leichten Membrane weitest-

gehend unempfindlich gegen Hantierungsgeräusche. Weitere

Merkmale sind das Ganzmetallgehäuse und dadurch die ge-

ringe HF-Störanfälligkeit sowie der problemlose Betrieb unter

nahezu allen Bedingungen aufgrund der verlässlichen Kon-

struktion.

Die einschaltbare Vordämpfung um 10 dB oder 20 dB ist insbe-

sondere im Zusammenhang mit hohen Schalldrücken (z. B. bei

Verwendung im Nahbereich von energiereichen Schallquellen)

und bei Eingangsstufen von Verstärkern oder Mischpulten mit

begrenztem maximalen Eingangspegel von Vorteil, da sonst be-

reits eine Übersteuerung dieser angeschlossenen Stufen er-

folgt, ohne dass die Aussteuerfähigkeit des Mikrofons voll ge-

nutzt wird.

Die am Mikrofon einschaltbare Bassabschwächung hilft zusätz-

lich, Verzerrungen bei tiefsten Frequenzen, die z.B. durch Rum-

pel- oder Windgeräusche verursacht werden können, zu mini-

mieren. Die Steilheit des Filters beträgt ca. 12 dB/Oktave, wobei

die Eckfrequenz (-3 dB-Punkt) wahlweise bei 75 Hz oder 150 Hz

liegt.

2 Beschreibung

C 451 B 5

3.1 Allgemeines

Siehe Kapitel 3.2

und 3.3.

3.2 Symmetrischer

Eingang mit

Phantomspeisung

Siehe Abb. 1.

Das C 451B ist ein Kondensatormikrofon und benötigt daher

eine Stromversorgung. Das Mikrofon besitzt einen symmetri-

schen Ausgang mit 3-poligem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader (return)

Sie können das Mikrofon an symmetrische Mikrofoneingänge

mit oder ohne Phantomspeisung anschließen. Die Phantom-

speisegeräte von AKG erlauben Ihnen, das Mikrofon auch an

unsymmetrische Eingänge anzuschließen.

1. Schließen Sie das Mikrofon mit einem XLR-Mikrofonkabel

an einen symmetrischen XLR-Mikrofoneingang mit Phan-

tomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in

der Betriebsanleitung des jeweiligen Gerätes nach.)

Abb. 1:Anschluss an symmetrischen Eingang

3 Anschluss

6C 451 B

3.2

3.3

C 451B

B 18

3.3 Symmetrischer

Eingang ohne

Phantomspeisung

Siehe Abb. 1 (S. 6).

3.4 Unsymmetrischer

Eingang

Siehe Abb. 2.

Hinweis:

• Wenn Ihr Mischpult keine Phantomspeisung besitzt, schal-

ten Sie zwischen Mikrofon und Mischpulteingang ein AKG-

Phantomspeisegerät B 18 (optional).

Das Phantomspeisegerät B 18 von AKG können Sie auch an ei-

nen unsymmetrischen Eingang anschließen.

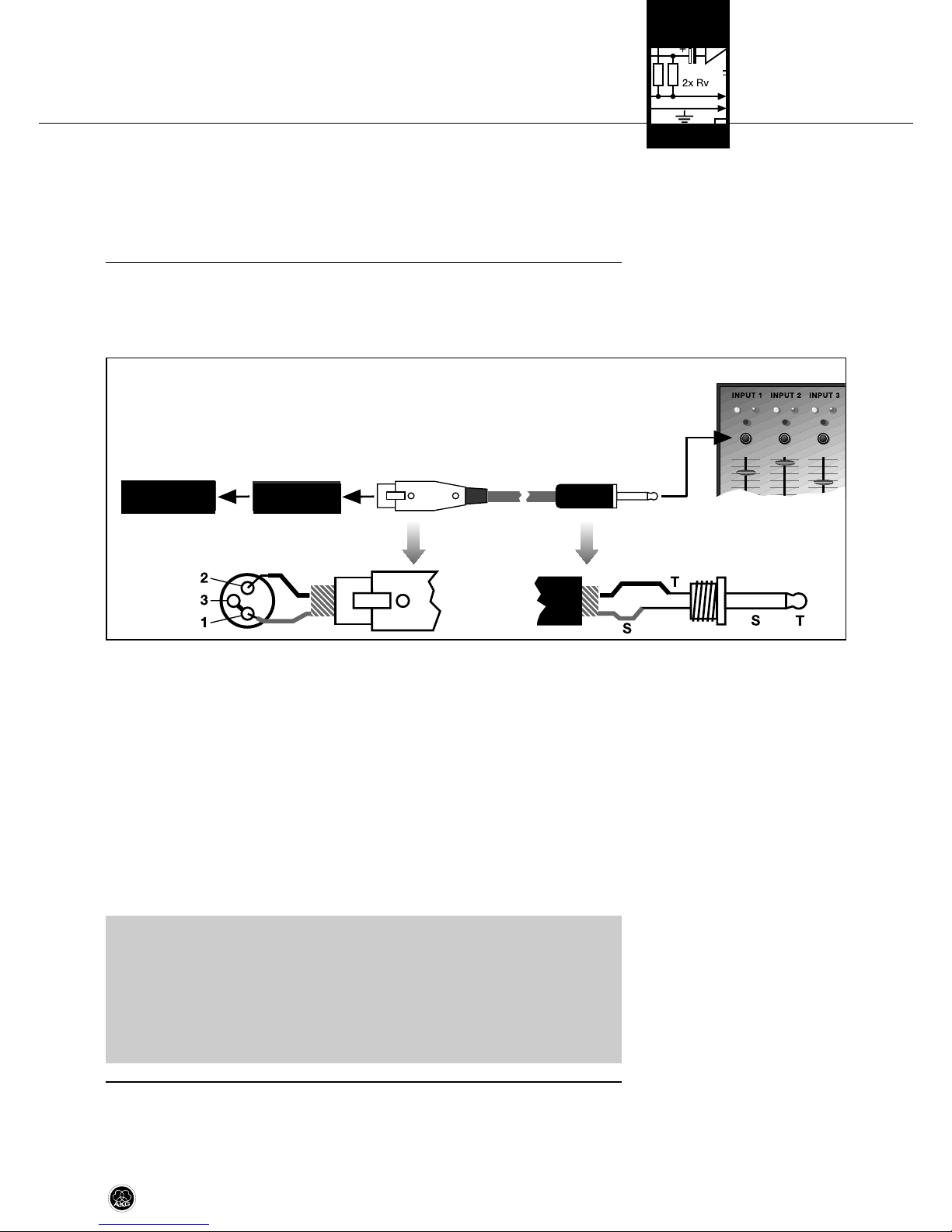

Abb. 2:Anschluss an unsymmetrischen Eingang

• Verwenden Sie dazu ein Kabel mit XLR-Stecker (weiblich)

und Mono-Klinkenstecker:

1. Verbinden Sie im XLR-Stecker mittels einer Drahtbrücke

Stift 1 mit Stift 3 und mit der Abschirmung.

2. Verbinden Sie die innere Ader des Kabels mit Stift 2 des

XLR-Steckers und der Spitze des Klinkensteckers.

• Beachten Sie, dass unsymmetrische Kabel Einstreuungen

aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromo-

toren usw.) wie eine Antenne aufnehmen können. Bei Ka-

beln, die länger als 5 m sind, kann dies zu Brumm- und

ähnlichen Störgeräuschen führen.

3 Anschluss

C 451 B 7

C 451B B 18

4.1 Einleitung

4.2 Naheffekt

4.3 Rückkopplung bei

Beschallungsanlagen

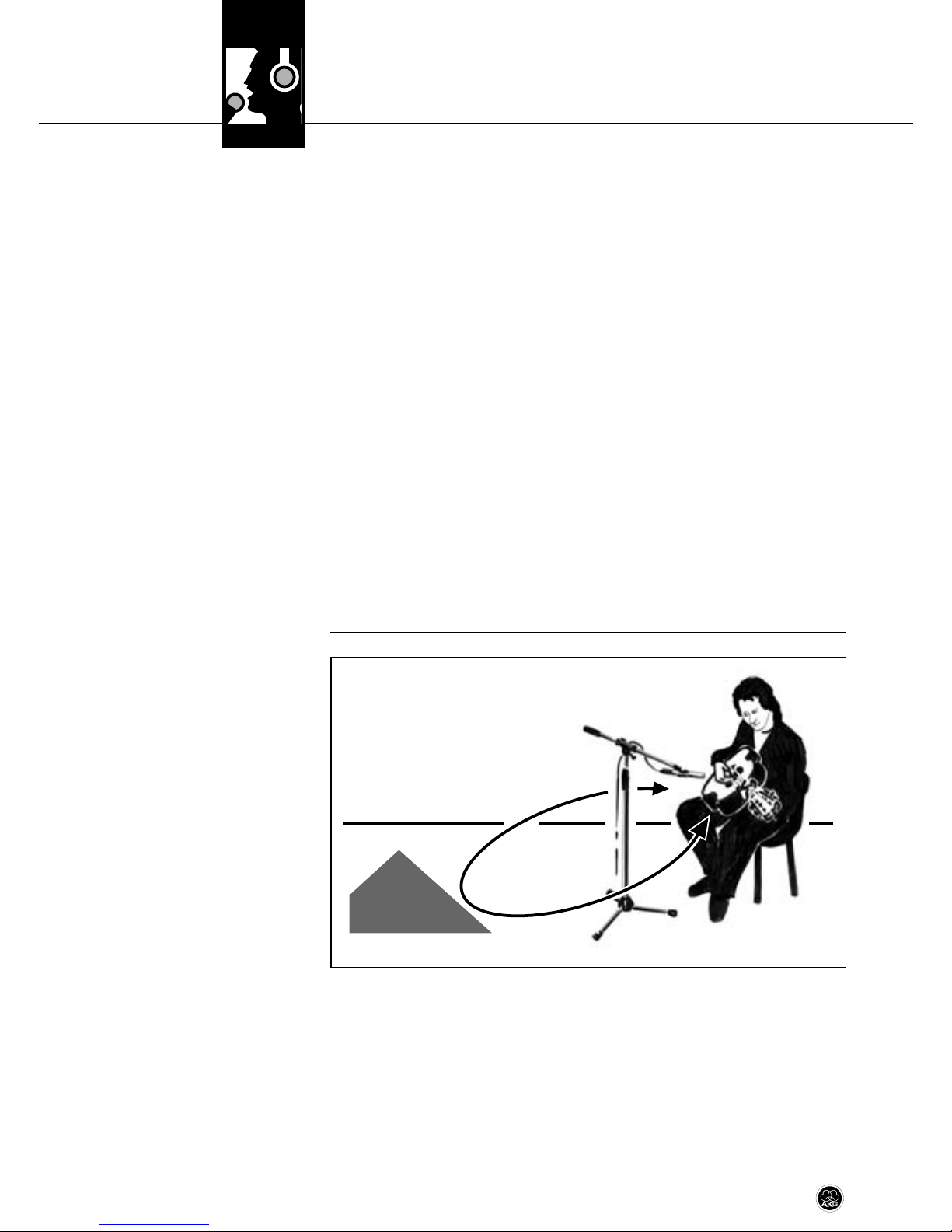

Abb. 3: Mikrofonauf-

stellung für minimale

Rückkopplung

Das stabförmige Gehäuse, die präzise Akustik, sowie die Viel-

zahl an passendem Zubehör von AKG erlauben eine vielseitige

und praxisgerechte Anwendung des Mikrofons an einem brei-

ten Spektrum von Instrumenten.

• Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon

optimal einsetzen zu können.

Mikrofone mit Richtwirkung haben bedingt durch das akusti-

sche Prinzip einen mehr oder weniger ausgeprägten Naheffekt.

Dieser bewirkt eine besonderen Betonung der tiefen Frequenz-

anteile, die mit abnehmendem Mikrofonabstand zur Schallquelle

zunimmt. Hörbar ist diese Betonung bereits ab etwa 60 cm. Je

nach Schallquelle kann dieser Effekt erwünscht oder auch un-

erwünscht sein und ist durch entsprechende Mikrofonplatzie-

rung zu erreichen bzw. auszugleichen.

Die Rückkopplung kommt dadurch zustande, dass ein Teil des

von den Lautsprechern abgegebenen Schalls vom Mikrofon

aufgenommen und verstärkt wieder den Lautsprechern zuge-

leitet wird. Ab einer bestimmten Lautstärke (der Rückkopp-

lungsgrenze) läuft dieses Signal gewissermaßen im Kreis, die

Anlage heult und pfeift und kann nur durch Zurückdrehen des

4 Anwendung

8C 451 B

Siehe Abb. 3 auf Seite 8.

4.4 Vorabschwächung

Abb. 4: Schalter für

Vorabschwächung

Lautstärkereglers wieder unter Kontrolle gebracht werden. Um

dieser Gefahr zu begegnen, hat das Mikrofon eine nierenför-

mige Richtcharakteristik. Das bedeutet, dass es für Schall, der

von vorne (von der Schallquelle) einfällt am empfindlichsten ist,

während es auf seitlich einfallenden Schall oder Schall, der von

hinten auftrifft (z.B. von Monitorlautsprechern), kaum anspricht.

Minimale Rückkopplungsneigung erreichen Sie, indem Sie die

PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnen-

rand) aufstellen.Wenn Sie Monitorlautsprecher verwenden,las-

sen Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Laut-

sprecher zeigen. Rückkopplung kann auch durch Resonanzer-

scheinungen (als Folge der Raumakustik), besonders im unte-

ren Frequenzbereich, ausgelöst werden, also indirekt durch den

Naheffekt. In diesem Fall brauchen Sie oft nur den Mikrofonab-

stand zu vergrößern, um die Rückkopplung zum Abreißen zu

bringen.

Bei besonders lauten Schall-

quellen bzw. besonders klei-

nen Aufnahmeabständen kann

der auf die Membran auftref-

fende Schalldruck erheblich

sein und das elektrische Aus-

gangssignal des Wandlers so

hoch werden lassen, dass die

nachfolgende Impedanwand-

ler-/Verstärkerstufe übersteu-

ert wird und so zu hörbaren Verzerrungen führt.Zur Vermeidung

dieser Gefahr können Sie am Mikrofonschaft eine Vorabschwä-

chung um 10 dB (ca. 1:3) bzw. 20 dB (ca. 1:10) einschalten.

4 Anwendung

C 451 B 9

4.5

Bassabschwächung

Abb. 5: Schalter für

Bassabschwächung

Siehe Abb. 5.

5.1 Gehäuse-

oberfläche

5.2 Windschutz

Tieffrequente Rumpel- oder

Windgeräusche von norma-

lerweise nicht als störend

wahrgenommenen Quellen

wie Klimaanlagen, Verkehrs-

lärm, Gebäudegeräusche, etc.

kommen bei einer Aufnahme

sehr deutlich zum Vorschein

und können deshalb sehr stö-

rend wirken. Zur Vermeidung

dieser Gefahr können Sie am Mikrofonschaft einTiefenfilter ein-

schalten. Sie können das Filter je nach Stör- und Nutzsignal-

spektrum von der Linearstellung (1) auf die Grenzfrequenz von

75 Hz (2) oder 150 Hz (3) einstellen. Die Steilheit des Tiefenfil-

ters beträgt in beiden Fällen 12 dB/Oktave (ca. 1:4) nach unten.

• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit ei-

nem mit Wasser befeuchteten Tuch.

• Waschen Sie den Schaumstoff-Windschutz mit Seifenwas-

ser. Der Windschutz ist sofort nach dem Trocknen wieder

einsatzbereit.

4 Anwendung

10 C 451 B







5 Reinigung

Altri manuali per C 451 B

Indice

Lingue:

Manuali Microfono popolari di altre marche

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manuale utente

DAPAudio

DAPAudio RM-101 Manuale utente

Sennheiser

Sennheiser evolution wireless series EM 100 Manuale utente

Sony

Sony C-48 Manuale utente

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manuale utente

Shure

Shure WH30TQG Manuale utente

auna PRO

auna PRO MIC-900 Manuale utente

Shure

Shure KSM141 Manuale utente

MAIIN SOUND

MAIIN SOUND IIN style Manuale utente

Earthworks

Earthworks TC25 Manuale utente

Sennheiser

Sennheiser evolution D1 Manuale utente

Alesis

Alesis MicLink Wireless Manuale utente

DSPPA

DSPPA D6234 Manuale utente

Monacor

Monacor IMG STAGELINE ECM-300B Manuale utente

Ansr Audio

Ansr Audio Scan16 Manuale utente

Shure

Shure MXA710 Series Manuale utente

JLab

JLab GO TALK Manuale utente

Renkforce

Renkforce TY-109 Manuale utente
