AKG D660 S Manuale utente

Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions . . . . . . . . . . . . . . . . . . . . . p. 4

Please read the manual before using the equipment!

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . p. 6

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . . p. 8

Prima di utilizzare l’apparecchio, leggere il manuale!

Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 10

Antes de utilizar el equipo, lea por favor el manual!

Instruções de uso . . . . . . . . . . . . . . . . . . . p. 12

Favor leia este manual antes de usar o equipamen

to!

D 660 S

AKG.EMOTION

EMOTION

MICROPHONE

SERIES

1 Beschreibung

• Robuste Ganzmetallkonstruktion mit Nirosta-

Gitterkappe

• Hypernierenförmige Richtcharakteristik für

hohe Rückkopplungssicherheit

• Integrierter Wind- und Popschutz

• Ein/Ausschalter

• Mattschwarze Lackierung unterbindet im Live-

betrieb störende Lichtreflexionen

Das dynamische Mikrofon D 660 S wurde für die

Übertragung der menschlichen Stimme auf der

Bühne sowie für Karaoke und Homerecording-An-

wendungen entwickelt. Ein neutraler Frequenz-

gang in den Bässen und Mitten sowie eine Prä-

senzanhebung um 6 dB zwischen 4 kHz und 8 kHz

ergeben ein neutrales Klangbild und gute Sprach-

verständlichkeit.

Mitgeliefert: Stativanschluss SA 44

Empfohlen: Mikrofonkabel MK 9/10, Stative

ST 1, ST 12, ST 45, ST 305, ST 102A, ST 200,

Windschutz W 23, elastische Halterung H 30

Überprüfen Sie bitte, ob das Gerät, an das Sie das

Mikrofon anschließen möchten, den gültigen Si-

cherheitsbestimmungen entspricht und mit einer

Sicherheitserdung versehen ist.

Das Mikrofon besitzt einen symmetrischen Aus-

gang mit 3-poligem XLR-Stecker.

Sie können das Mikrofon sowohl an symmetrische

(s. Fig. 4 auf Seite 15) als auch an asymmetrische

Mikrofoneingänge (s. Fig. 5 auf Seite 15) an-

schließen.

1.1 Besondere

Merkmale

Siehe Fig. 1 (S. 14).

1.2 Kurz-

beschreibung

Siehe Fig. 2 und 3

(S. 14).

1.3 Zubehör

2.1 Sicherheits-

hinweis

2.2 Anschluss

an Mikrofon-

eingänge

2 Anschluss

3 Technische Daten

Arbeitsweise: dynamisches Druckgradientenmikrofon

Richtcharakteristik: hypernierenförmig

Übertragungsbereich: 70 bis 20.000 Hz

Empfindlichkeit bei 1000 Hz: 2,0 mV/Pa (- 54 dBV bez. auf 1V/Pa)

Elektrische Impedanz bei 1000 Hz: ≤500 Ω

Empfohlene Lastimpedanz: ≥1200 Ω

Grenzschalldruck

für 1% / 3% Klirrfaktor: 140 dB SPL / 150 dB SPL

Äquivalentschalldruckpegel: 20 dB(A) (DIN 45412)

Zulässige klimatische Verhätlnisse: Temperaturbereich: -10°C bis +60°C

rel. Luftfeuchtigkeit bei +20°C: 95%

Steckerart: 3-poliger Standard XLR-Stecker

Steckerbeschaltung: Stift 1: Masse

Stift 2: Tonader (inphase)

Stift 3: Tonader

Gehäusematerial: Druckguss

Oberfläche: mattschwarz lackiert

Abmessungen: L: 166 mm; max. ø: 50 mm

Gewicht (netto/brutto): 230 g / 420 g

Dieses Produkt entspricht der Norm EN 50 082-1.

Frequenzgang Polardiagramm

1 Description

1.1 Features

See fig. 1 (p. 14).

1.2 Brief

Description

See figs. 2 and 3

(p. 14).

1.3 Accessories

2.1 Precaution

2.2 Connecting

to Microphone

Inputs

• Rugged all metal body with stainless steel

wire-mesh cap.

• Hypercardioid polar pattern for high gain be-

fore feedback.

• Integrated, easy to clean wind and pop screen.

• ON/OFF switch.

• Matte black finish prevents distracting light re-

flections on stage.

The D 660 S dynamic microphone has been spe-

cifically designed for vocal use on stage as well as

Karaoke and home recording applications. Neu-

tral low and mid frequency response and a 6 dB

presence boost between 4 kHz and 8 kHz provide

a neutral sound and good intelligibility.

Standard: SA 44 stand adapter

Optional: MK 9/10 microphone cable; ST 1,

ST 12, ST 45, ST 102A, ST 200 microphone

stands; W 23 windscreen; H 30 shock mount

Please make sure that the piece of equipment

your microphone will be connected to fulfills the

safety regulations in force in your country and is

fitted with a ground lead.

The microphone features a balanced output on a

3-pin male XLR connector.

You can connect the microphone either to a

balanced (see fig. 4 on page 15) or an unbalanced

microphone input (see fig. 5 on page 15).

2 Wiring

3 Specifications

Type: dynamic pressure gradient microphone

Polar pattern: hypercardioid

Frequency range: 70 to 20,000 Hz

Sensitivity at 1000 Hz: 2.0 mV/Pa (–54 dBV re 1 V/Pa)

Electrical impedance at 1000 Hz: ≤500 ohms

Recommended load impedance: ≥1200 ohms

Max. SPL for 1 % / 3 % THD: 140 dB SPL / 150 dB SPL

Equivalent noise level: 20 dB (A) (DIN 45412)

Environment: temperature: –10°C to +60°C

rel. humidity at +20°C: 95%

Connector: 3-pin XLR

Connector pinout: pin 1 – ground

pin 2 – hot

pin 3 – return

Case material: die-cast metal

Finish: matte black enamel

Size: length: 166 mm (6.5 in.)

max. dia.: 50 mm (2 in.)

Net/shipping weight: 230 g (8.1 oz.) / 420 g (14.8 oz.)

This product conforms to EN 50 082-1.

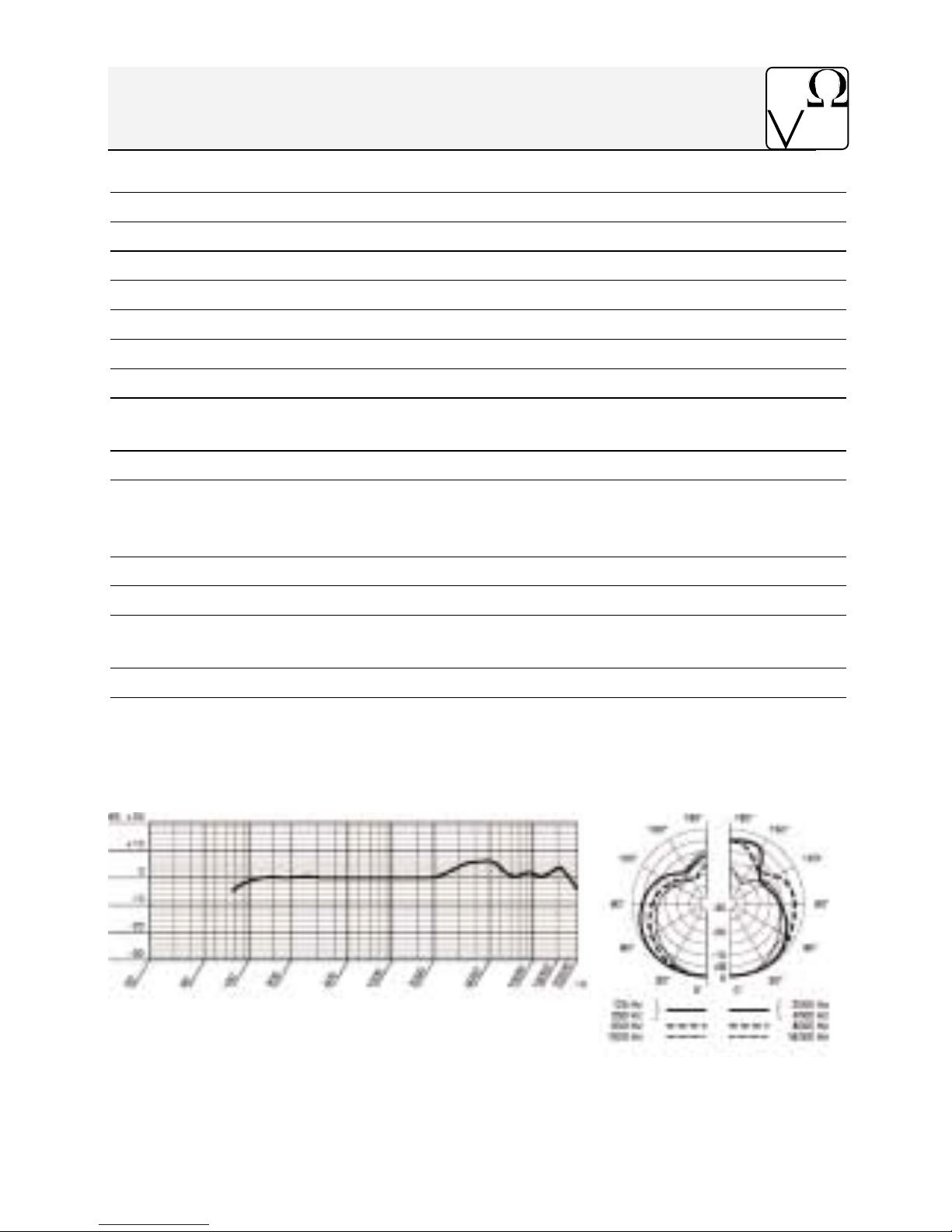

Frequency Response Polar Diagram

1 Description

1.1 Principales

caractéristiques

Voir fig. 1 (p. 14).

1.2 Description

Voir fig. 2 et 3

(p. 14).

1.3 Accessoires

2.1 Consigne de

sécurité

2.2 Raccord sur

entrée micro

• Boîtier robuste entièrement en métal avec ca-

puchon en maille d’acier inoxydable

• Directivité hypercardioïde pour l’élimination du

larsen

• Ecran anti-vent et anti-pops intégré, facile-

ment nettoyable

• Interrupteur marche/arrêt

• Finition noire mate anti-reflets

Le microphone dynamique D 660 S est conçu

spécialement pour la restitution de la voix hu-

maine sur scène, avec systèmes Karaoké ainsi

que pour enregistrements chez soi. Avec sa ré-

ponse neutre dans les fréquences basses et moy-

ennes ainsi qu’une accentuation de présence de

6 dB entre 4 kHz et 8 kHz, le D 660 S se distingue

par une sonorité neutre et une haute intelligibilité.

Fourni d’origine : pince micro SA 44

Optionnels : Câble de micro MK 9/10, pieds de

sol ST 102A, ST 200, ST 305, supports de table

ST 1, ST 12, ST 45, bonnette antivent W 23, sus-

pension élastique H 30

Vérifiez si l’appareil auquel vous voulez raccorder

le microphone répond aux prescriptions relatives

à la sécurité en vigueur et s’il possède une mise à

la terre de sécurité.

Le microphone possède une sortie symétrique

avec fiche XLR tripolaire.

Vous pouvez raccorder le microphone à volonté

sur une entrée micro symétrique (voir page 15,

fig. 4) ou asymétrique (voir page 15, fig. 5).

2 Raccordement

3 Caractéristiques techniques

Principe de fonctionnement: microphone dynamique à gradient de pression

Directivité: hypercardioïde

Réponse en fréquence: 70–20.000 Hz

Sensibilité à 1000 Hz: 2,0 mV/Pa (–54 dBV) re 1 V/Pa

Impédance à 1000 Hz: ≤500 ohms

Impédance de charge nominale: ≥1200 ohms

Niveau maximum de pression acoustique

pour 1 % (3 %) de distorsion: 140 (150) dB SPL

Niveau de bruit équivalent: 20 dB-A (DIN 45412)

Conditions climatiques admissibles:température: –10° C +60° C

humidité relative à +20° C: 95 %

Connecteur: standard XLR mâle 3 broches

Câblage du connecteur: broche 1: masse

broche 2: modulation (point chaud)

broche 3: modulation (point froid)

Boîtier: métal coulé

Finition: laqué noir mat

Dimensions: longueur: 166 mm, diamètre: max. 50 mm

Poids net/d’expédition: 230/420 grammes

Cet article répond à la norme EN 50 082-1.

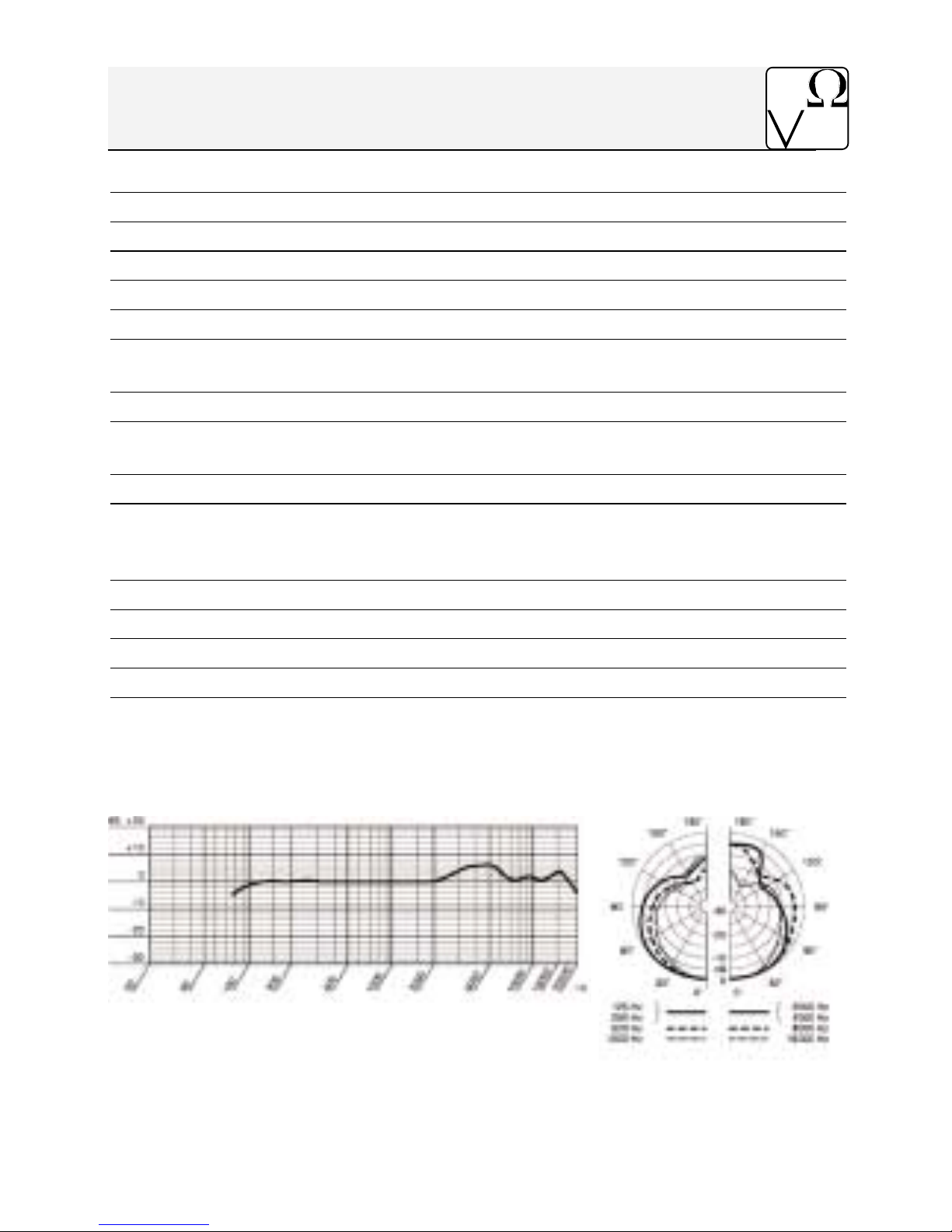

Réponse en fréquence Diagramme polaire

1 Descrizione

1.1

Caratteristiche

particolari

Vedi fig. 1 (p. 14).

1.2 Descrizione

Vedi figg. 2 e 3

(p. 14).

1.3 Accessori

2.1 Indicazione

per la sicurezza

2.2

Collegamento

ad un ingresso

microfonico

• Struttura estremamente robusta, interamente

metallica con griglia esterna in maglia d’ac-

ciaio inossidabile

• Grande resistenza al feedback grazie alla diret-

tività ipercardioide

• Filtro antipop/antisoffio integrato, facilmente

lavabile

• Interruttore on/off

• Superficie nero-opaca, non riflettente

Il microfono dinamico D 660 S é stato ideato ap-

positamente per la ripresa della voce sul palco-

scenico, con sistemi Karaoke e per registrazioni

amatoriali. Con la sua risposta in frequenza neu-

trale nelle frequenze basse e centrali e un’enfati-

zzazione di 6 dB tra 4 kHz e 8 kHz, il D 660 S offre

un suono lineare e un’alta intelligibilità.

In dotazione: adattatore per supporto SA 44

Opzionali: Cavo microfonico MK 9/10, supporti

microfonici ST 1, ST 12, ST 45, ST 102A, ST 200,

filtro antivento W 23, sospensione elastica H 30

Controllate per favore se l’apparecchio che volete

collegare al microfono corrisponde alle norme di

sicurezza vigenti e se è dotato di una messa a

terra di sicurezza.

Il microfono è dotato di un’uscita simmetrica con

connettore XLR a 3 poli.

Potete collegare il microfono sia ad ingressi

microfonici simmetrici (vedi p. 15, fig. 4) che a

quelli asimmetrici (vedi p. 15, fig. 5).

2 Collegamento

3 Dati tecnici

Modo di funzionamento: trasduttore a gradiente di pressione dinamico

Direttività: ipercardioide

Risposta in frequenza: 70–20.000 Hz

Sensibilità a 1000 Hz: 2,0 mV/Pa (–54 dBV) rif. a 1 V/Pa

Impedenza elettrica a 1000 Hz: ≤500 Ω

Impedenza di carico raccomandata:≥1200 Ω

Pressione acustica limite per un coefficiente di distorsione

armonica dell’ 1% (3 %): 140 (150) dB SPL

Livello di rumore equivalente: 20 dB-A (DIN 45412)

Condizioni climatiche ammissibili: temperatura: da –10° C fino a +60° C

umidità relativa dell’aria a +20° C: 95 %

Tipo del connettore: connettore standard XLR a 3 poli

Cablaggio del connettore: pin 1: massa

pin 2: bobina mobile (inphase)

pin 3: bobina mobile

Materiale del corpo: pressofuso

Superficie: verniciato nero opaco

Dimensioni: lunghezza: 166 mm, diametro mass.: 50 mm

Peso netto/brutto: 230/420 g

Questo prodotto corrisponde alla norma EN 50 082-1.

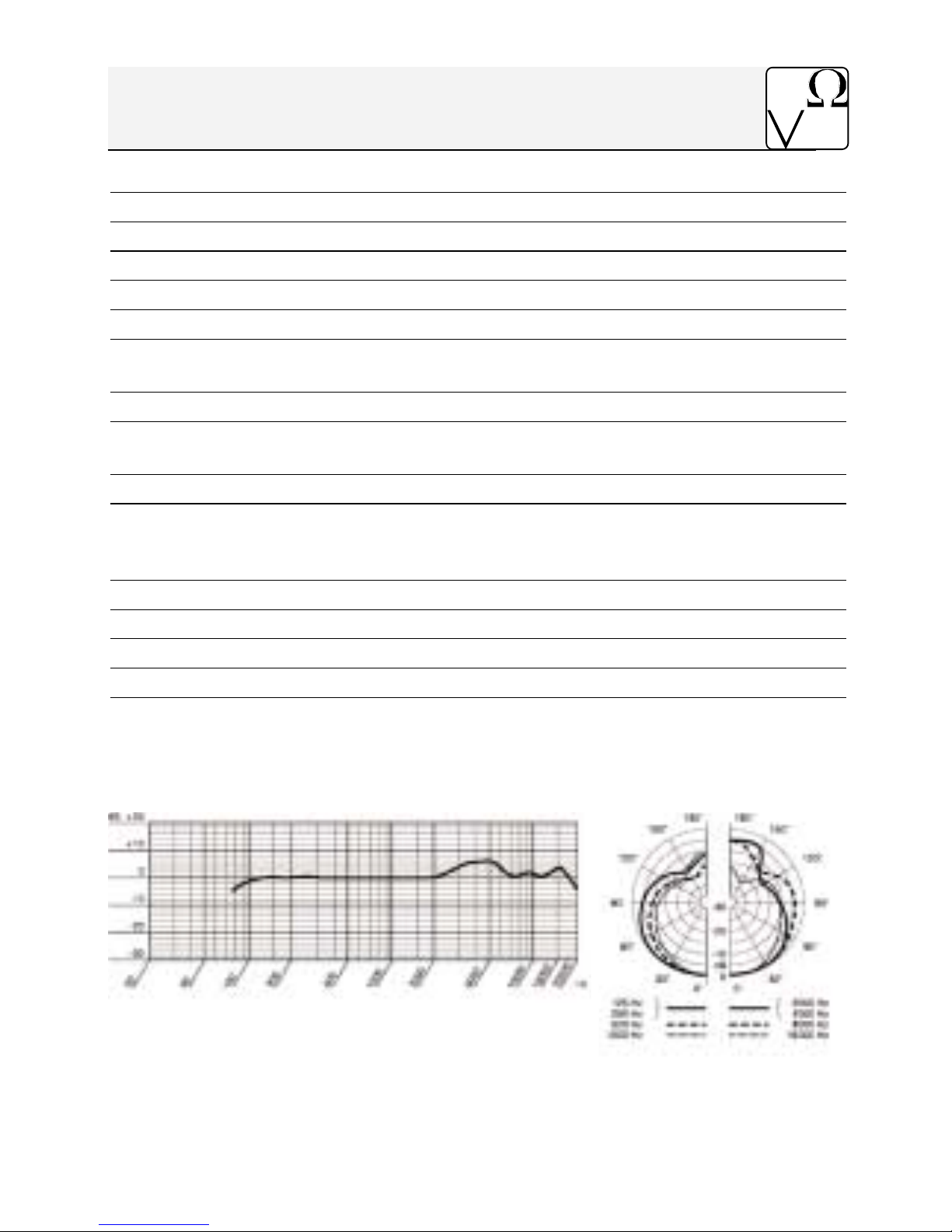

Risposta in frequenza Diagramma polare

1 Descripción

1.1

Características

especiales

Véase fig. 1 (p. 14).

1.2 Descripción

Véanse fig. 2 y 3

(p. 14).

1.3 Accesorios

2.1 Indicación

de seguridad

2.2 Conectar el

micrófono a una

entrada de

micrófono

• Cuerpo robusto enteramente metálico con re-

jilla de acero inoxidable

• Seguridad contra realimentación acústica gra-

cias a la característica direccional hipercar-

dioide

• Pantalla antiviento y pop integrada, facilmente

lavable

• Interruptor on/off

• Acabado negro opaco anti-reflectante

El micrófono dinámico D 660 S ha sido concebido es-

pecialmente para transmisiones vocales en escena-

rios y sistemas Karaoke, así como para grabaciones

domésticas. La respuesta de frecuencia neutral en

las gamas baja y media, así como una acentuación

de la presencia de 6 dB entre 4 kHz y 8 kHz propor-

cionan un sonido neutral y óptima inteligibilidad.

Incluido: adaptador de soporte SA 44

Opcionales: cable de micrófono MK 9/10, sopor-

tes ST 1, ST 12, ST 45, ST 102A, ST 200, ST 305,

pantalla antiviento W 23, suspensión antivibrato-

ria H 30

Sírvase verificar si el aparato al cual quiere conec-

tar el micrófono cumple con las disposiciones de

seguridad vigentes y está equipado con una toma

de tierra de seguridad.

El micrófono dispone de una salida balanceada

con conector XLR de 3 polos.

El micrófono se puede conectar a entradas de

micrófono balanceadas (véase p. 15, fig. 4) o no

balanceadas (véase p. 15, fig. 5).

2 Conexión

Altri manuali per D660 S

Indice

Lingue:

Manuali Microfono popolari di altre marche

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manuale utente

DAPAudio

DAPAudio RM-101 Manuale utente

Sennheiser

Sennheiser evolution wireless series EM 100 Manuale utente

Sony

Sony C-48 Manuale utente

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manuale utente

Shure

Shure WH30TQG Manuale utente

auna PRO

auna PRO MIC-900 Manuale utente

Shure

Shure KSM141 Manuale utente

MAIIN SOUND

MAIIN SOUND IIN style Manuale utente

Earthworks

Earthworks TC25 Manuale utente

Sennheiser

Sennheiser evolution D1 Manuale utente

Alesis

Alesis MicLink Wireless Manuale utente

DSPPA

DSPPA D6234 Manuale utente

Monacor

Monacor IMG STAGELINE ECM-300B Manuale utente

Ansr Audio

Ansr Audio Scan16 Manuale utente

Shure

Shure MXA710 Series Manuale utente

JLab

JLab GO TALK Manuale utente

Renkforce

Renkforce TY-109 Manuale utente
