AKG SE 300 B Manuale utente
C 391 B
SE 300 B
BEDIENUNGSANLEITUNG.........................................2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS ............................................12
Please read the manual before using the equipement!
MODE D’EMPLOI ...................................................22
Veuillez lire cette notice avant d’utiliser le système!
ISTRUZIONI PER L’USO..........................................32
Prima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO ................................................42
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO ............................................52
Favor leia este manual antes de usar o equipamento!
20091027 BDA C 391 B (9100 U 0786) PRINT.pdf Release 1.0
Inhaltsverzeichnis
Inhaltsverzeichnis
1Sicherheit und Umwelt ........................................................ 3
Umwelt.................................................................................. 3
2Beschreibung....................................................................... 4
Einleitung .............................................................................. 4
Lieferumfang ......................................................................... 4
Besondere Merkmale ............................................................. 4
Optionales Zubehör................................................................ 5
Kurzbeschreibung .................................................................. 6
3Anwendung.......................................................................... 7
Einleitung .............................................................................. 7
CK 91 - Nierenmikrofonkapsel ................................................ 7
CK 92 - Kugelmikrofonkapsel.................................................. 8
CK 93 - Hypernierenmikrofonkapsel ........................................ 8
CK 94 - Achtermikrofonkapsel ................................................ 8
CK 97C - Miniatur-Nierenmikrofonkapsel................................. 8
CK 98 - kurze Richtohrkapsel.................................................. 8
4Reinigung............................................................................. 9
Mikrofon................................................................................ 9
Windschutz............................................................................ 9
5Technische Daten .............................................................. 10
2 C 391 B / SE 300 B
Sicherheit und Umwelt
1Sicherheit und Umwelt
ACHTUNG
Beschädigungsgefahr
Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon
anschließen möchten, den gültigen Sicherheitsbestimmungen
entspricht und mit einer Sicherheitserdung versehen ist.
1) Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik
und Kabel und entsorgen Sie alle Komponenten gemäß den dafür
geltenden Entsorgungsvorschriften.
Umwelt
2) Die Verpackung ist wiederverwertbar. Entsorgen Sie die
Verpackung in einem dafür vorgesehenen Sammelsystem.
C 391 B / SE 300 B 3
Beschreibung
2Beschreibung
Einleitung Das C 391 B ist ein Komplettsystem, das sich in höchst praktischer
und wirtschaftlicher Weise den stets ändernden Erfordernissen der
Recording-, Rundfunk-, Beschallungs-, und Filmindustrie anpassen
kann. Damit steht dem Tontechniker eine ganze Palette von
Mikrofonmodulen zur Verfügung, die für jede erdenkliche Anwendung
zu "maßgeschneiderten" Mikrofonen mit Studioqualität kombiniert
werden können.
xSE 300 B Speiseteil/Ausgangsmodul
Lieferumfang
xCK 91 Mikrofonkapsel mit frequenzunabhängiger, nierenförmiger
Richtcharakteristik
xW 90 Schaumstoff-Windschutz
xSA 40 universeller Stativanschluss
xrobuste Mechanik
Besondere Merkmale
xgeringes Eigenrauschen
xgeringer Strombedarf
xhohe Betriebssicherheit
xniederohmiger Kapselanschluss
xeinwandfreie Funktion bis 60° C und 95% relative Luftfeuchtigkeit
xeingebaute, schaltbare Abschwächung der Verstärkung um 10 dB
(siehe Abb.)
xaußergewöhnliche Langzeitstabilität
xtrafolose Ausgangsstufe
xSpeisung durch jede Phantomspeiseeinrichtung
nach IEC 61938 möglich
xgeringe Verzerrungen auch bei hohem Schalldruck
xeingebauter Bassfilter mit Einsatzpunkt des Filters
bei ca. 100 Hz (siehe Abb.)
4 C 391 B / SE 300 B
Beschreibung
Optionales Zubehör A 91: Schwenkgelenk mit Schwenkbereich von ±90° von der
Mikrofonachse
B 18: Batteriespeisegerät zum Betrieb von einem Mikrofon
H 30: Elastische Halterung mit sehr guter Dämmung
ST 45: Kleines Tischstativ
ST 46: Kleines Tischstativ zum Betrieb der abgesetzten Kapseln
ST 305: Schweres Tischstativ mit rundem Sockel und Gummiauflage
zur Dämmung von Körperschall
C 391 B / SE 300 B 5
Beschreibung
Kurzbeschreibung Das C 391 B System besteht aus einem Universalspeiseteil/Ausgangs-
modul (SE 300 B), verschiedenen Mikrofonkapseln, sowie leicht kombi-
nierbaren Zubehörteilen, um allen Anwendungssituationen gerecht zu
werden.
Das Mikrofon ist auf Grund seiner leichten Membrane weitgehendst
unempfindlich gegen Hantiergeräusche. Weitere Merkmale sind das
Ganzmetallgehäuse und dadurch die geringe HF-Störungsanfälligkeit,
sowie der problemlose Betrieb unter nahezu allen Bedingungen auf
Grund der konservativen und verlässlichen Konstruktion.
Die einschaltbare Abschwächung des Ausgangssignals um 10 dB wird
insbesondere im Zusammenhang mit hohen Schalldrücken (bei
Verwendung im Nahbereich bei energiereichen Schallquellen) und bei
Eingangsstufen von Verstärkern oder Mischpulten mit begrenztem
maximalen Eingangspegel von Vorteil sein, da sonst eine
Übersteuerung dieser angeschlossenen Stufen erfolgt, ohne dass die
Aussteuerfähigkeit des Mikrofons voll genutzt wird.
Die am Mikrofon einschaltbare Bassabschwächung hilft zusätzlich,
Verzerrungen bei den tiefsten Frequenzen hintanzuhalten, die in
unkontrollierter Weise z.B. durch Rumpel- oder Windgeräusche
auftreten können. Die Steilheit des Filters beträgt ca. 12 dB/Oktave,
wobei die Eckfrequenz (-3 dB Punkt) bei ca. 75 Hz liegt.
6 C 391 B / SE 300 B
Anwendung
3Anwendung
Einleitung Die Kapseln sind durch einen einfachen Bajonettverschluss mit dem
Speiseteil/Ausgangsmodul verbunden. Dies ermöglicht ein sicheres,
rasches und problemloses Tauschen der unterschiedlichen Kapseln,
auch ohne Sicht, z.B. in abgedunkelten Räumen.

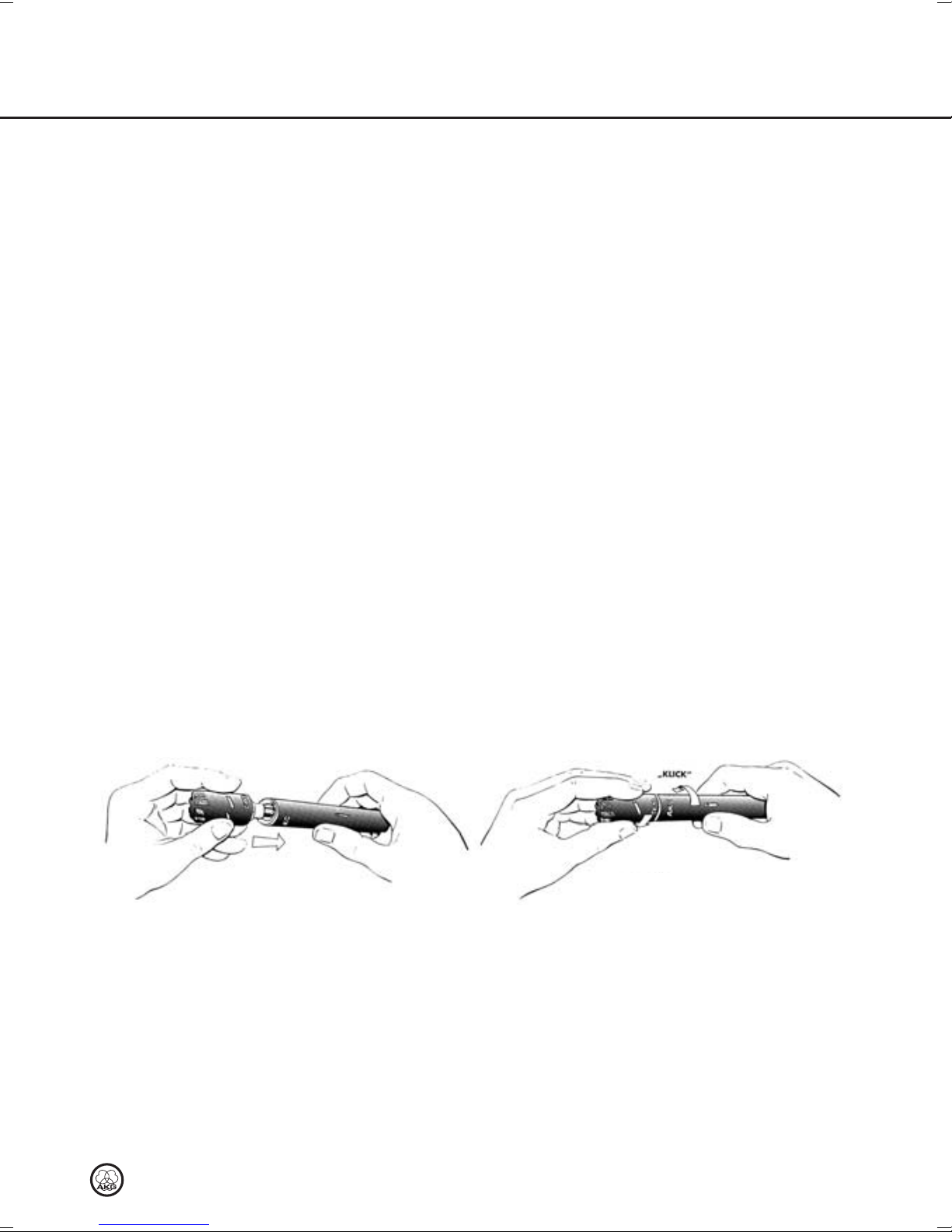

Die Kapseln bzw. diverse Zubehörteile sind nur in einer Position mit
dem Speiseteil zusammenführbar. Danach wird durch eine kurze und
kräftige Rechtsdrehung, bei der auch ein deutliches "Klick" hörbar
wird, das Modul in seine Endposition gebracht (siehe Abb.)
Durch eine kurze Linksdrehung ist das Kapselmodul ebenso rasch
wieder vom Speiseteil lösbar.
Mit den von uns angebotenen Modulen und dem Systemzubehör kann
auf eine Vielzahl von anwenderspezifischen Situationen eingegangen
werden. Aus Platzgründen kann allerdings nur eine Auswahl davon
nachfolgend angeführt werden.
CK 91 – Nierenmikrofon-
kapsel
Klassische Mikrofonkapsel mit nierenförmiger Richtcharakteristik;
universell einsetzbar für alle Anwendungsgebiete wo eine gute
Dämpfung von hinten (180°) gefordert wird.
C 391 B / SE 300 B 7
Anwendung
CK 92 – Kugelmikrofon-
kapsel
Mikrofon mit kugelförmiger Richtcharakteristik zum Einsatz bei
Reportagen oder bei Chor- und Sologesangsaufnahmen im Ton- oder
Fernsehstudio. Die Kapsel hat - physikalisch bedingt - keine
abstandsabhängige Frequenzkurve (Naheffekt), das bei den
angeführten Anwendungen meist von Vorteil ist.
Im Aufbau ähnlich der CK 91, jedoch ist die Kapsel akustisch auf eine
gleichförmige Hypernierencharakteristik abgestimmmt. Daraus
resultiert ein höherer Bündelungsgrad gegenüber der
Nierenmikrofonkapsel. Dies bietet Vorteile bei Mehrkanalaufnahmen
durch bessere seitliche Trennung bzw. in der Beschallung durch eine
erhöhte Rückkopplungssicherheit.
CK 93 – Hypernieren-
mikrofonkapsel
CK 94 – Achtermikrofon-
kapsel
Diese Mikrofonkapsel zeichnet sich durch eine besonders gute
Schallausblendung von der Seite aus und kann deshalb vorteilhaft bei
Interviews oder Dramaaufnahmen eingesetzt werden. Eine weitere
Anwendungsmöglichkeit bietet sich durch die Verwendung eines
zweiten Mikrofons der Serie mit Nieren-, Hypernieren-, oder
Kugelcharakteristik, um als M/S-Kombination eingesetzt zu werden.
CK 97C - Miniatur-
Nierenmikrofonkapsel
Dieses Miniaturmikrofon ist überall dort einsetzbar, wo es darauf
ankommt, dass das Mikrofon sich möglichst unauffällig ins
Aufnahmegeschehen einfügt bzw. überhaupt nicht sichtbar sein soll.
Trotzdem sorgt die Richtcharakteristik des Mikrofons dafür, dass die
Aufnahme frei von überbetonter Räumlichkeit ist oder eine
Beschallungsaufgabe unter guter Rückkopplungssicherheit erfüllt
werden kann.
CK 98 - kurze Richtohr-
kapsel
Diese Richtohrkapsel stellt einen guten Kompromiss zwischen
Richtohrlänge und erreichter Richtwirkung dar. Auf diese Weise ist die
Kapsel sehr gut für Tonaufnahmen bei Film und Fernsehen, sowie für
Anwendungen auf der Bühne und im Freien geeignet. Weiters überall
dort, wo es auf deutliche Trennung einzelner Instrumente ohne
zusätzliche akustische Trennwände ankommt.
8 C 391 B / SE 300 B
Reinigung
4Reinigung
xReinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit
Wasser befeuchteten Tuch.
Mikrofon
Windschutz xWaschen Sie den Schaumstoff-Windschutz mit Seifenwasser. Der
Windschutz ist sofort nach dem Trocknen wieder einsatzbereit.
C 391 B / SE 300 B 9
Technische Daten
5Technische Daten
Elektrische Arbeitsweise: Kondensatormikrofon, selbstpolarisiert
Akustische Arbeitsweise: Druckgradientenempfänger
Richtcharackeristik: Niere
Übertragungsbereich: 20 bis 20.000 Hz ± 2 dB von Sollkurve
Feld-Leerlaufübertragungsfaktor
(Empfindlichkeit) bei 100 Hz:
10 mV/Pa - 40 dBV bez. auf 1V/Pa
Elektrische Impedanz: d200 Ohm
Empfohlene Lastimpedanz: t1.000 Ohm
Ersatzgeräuschpegel nach DIN 45405 (CCIR
468-2):
26 dB
Äquivalentschalldruckpegel nach IEC 60268-4
(A-bew.):
17 dB-A
Geräuschpegelabstand bez. auf 1 Pa (A-bew.): 77 dB
Grenzschalldruck: 80 Pa (132 dB) für 1.000 Hz
Zulässige klimatische Verhältnisse: - Temperaturbereich: -20°C bis +60°C
- Relat. Luftfeuchte: 99% (+20°C), 95%
(+60°C)
Speisespannung: 9 bis 52 Volt Phantomspeisung nach IEC
61938
Stromaufnahme: d2 mA
Steckerbeschaltung: XLR-3 Type nach IEC
Äussere Abmessungen: 19 mm ø x 147 mm
Gewicht: ca. 115 g, netto
Gehäusematerial: Messing
Gehäuseoberfläche: matt-grau
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die
10 C 391 B / SE 300 B
