Einleitung:
Das C 390 System ist ein Komplettsystem, das sich in höchst prak-
tischer und wirtschaftlicher Weise den sich stets ändernden Erforder-
nissen der Schallplatten-, Rundfunk-, Beschallungs- und Filmindustrie
anpassen kann. Damit steht dem Tontechniker eine ganze Palette von
Mikrofonmodulen zur Verfügung, die für jede erdenkliche Anwendung
zu „maßgeschneiderten“ Mikrofonen mit Studioqualität kombiniert
werden können.
Beschreibung:
Das C 390 System besteht aus einem Universal-Speiseteil/Ausgangs-
modul (SE 300 B), 8 verschiedenen Mikrofonkapseln sowie leicht
kombinierbaren Zubehörteilen, um allen Anwendungssituationen ge-
recht zu werden. Eine Übersicht des Gesamtsystems finden Sie auch
am Schluß dieser Anleitung.
Die Hauptmerkmale des Systems sind:
• robuste Mechanik
• geringes Eigenrauschen
• geringer Strombedarf
• hohe Betriebssicherheit
• niederohmiger Kapselanschluß
• einwandfreie Funktion bis 60° C und 95 % relative Luftfeuchtigkeit
• eingebaute, schaltbare Abschwächung der Verstärkung um 10 dB
(siehe Abb. 1)
• außergewöhnliche Langzeitstabilität
• trafolose Ausgangsstufe
• Speisung durch jede Phantomspeiseeinrichtung nach DIN 45596
möglich
• geringe Verzerrungen auch bei hohem Schalldruck
• eingebautes Baßfilter mit Einsatzpunkt des Filters bei ca. 100 Hz
(siehe Abb. 1)
Abb. 1
3
Das C 391 B besteht aus folgenden Modulen und Teilen:
• SE 300 B Speiseteil/Ausgangsmodul
• CK 91 Mikrofonkapsel mit frequenzunabhängiger, nierenförmiger
Richtcharakteristik
• W 90 Schaumstoffwindschutz
• SA 40 universeller Stativanschluß
Das Mikrofon ist aufgrund seiner leichten Membrane weitgehendst
unempfindlich gegen Hantiergeräusche. Weitere Merkmale sind das
Ganzmetallgehäuse und dadurch die geringe HF-Störungsanfälligkeit
sowie der problemlose Betrieb unter nahezu allen Bedingungen
aufgrund der konservativen und verläßlichen Konstruktion.
Die einschaltbare Abschwächung des Ausgangssignals um 10 dB wird
insbesondere im Zusammenhang mit hohen Schalldrücken (bei Ver-
wendung im Nahbereich von energiereichen Schallquellen) und bei
Eingangsstufen von Verstärkern oder Mischpulten mit begrenztem
maximalen Eingangspegel von Vorteil sein, da sonst bereits eine Über-
steuerung dieser angeschlossenen Stufen erfolgt, ohne daß die Aus-
steuerfähigkeit des Mikrofons voll genutzt wird.
Die am Mikrofon einschaltbare Baßabschwächung hilft zusätzlich,
Verzerrungen bei den tiefsten Frequenzen hintanzuhalten, die in un-
kontrollierter Weise z. B. durch Rumpel- oder Windgeräusche auftreten
können. Die Steilheit des Filters beträgt ca. 12 dB/Oktave, wobei die
Eckfrequenz (–3 dB Punkt) bei ca. 75 Hz liegt.
Handhabung:
Die Kapseln sind durch einen einfachen Bajonettverschluß mit dem
Speiseteil/Ausgangsmodul verbunden. Dies ermöglicht ein sicheres,
rasches und problemloses Tauschen der unterschiedlichen Kapseln,
auch ohne Sicht, z. B. in abgedunkelten Räumen.
Die Kapseln bzw. diverse Zubehörteile sind nur in einer Position mit
dem Speiseteil zusammenführbar. Danach wird durch eine kurze und
kräftige Rechtsdrehung, bei der auch ein deutliches „Klick“ hörbar wird,
das Modul in seine Endposition gebracht (siehe Abb. 2a, 2b).
Durch eine kurze Linksdrehung ist das Kapselmodul ebenso wieder
rasch vom Speiseteil lösbar.
Abb. 2b
Abb. 2a
4
Anwendungen:
Mit den von uns angebotenen Modulen und dem Systemzubehör kann
auf eine Vielzahl von anwenderspezifischen Situationen eingegangen
werden. Aus Platzgründen kann allerdings nur eine Auswahl davon
nachfolgend angeführt werden.
A) Auswahl von Kapselmodulen, um sich an unterschiedliche
akustische Verhältnisse und Aufgaben anzupassen:
CK 91 – Nierenmikrofonkapsel
Klassische Mikrofonkapsel mit nierenförmiger Richtcharakteristik; uni-
versell einsetzbar für alle Anwendungsgebiete, wo eine gute Dämpfung
von hinten (180°) gefordert wird.
CK 92 – Kugelmikrofonkapsel
Mikrofonkapsel mit kugelförmiger Richtcharakteristik zum Einsatz bei
Reportagen oder bei Chor- und Sologesangsaufnahmen im Ton- oder
Fernsehstudio. Die Kapsel hat – physikalisch bedingt – keine abstands-
abhängige Frequenzkurve (Naheffekt), was bei den angeführten An-
wendungen meist von Vorteil ist.
CK 93 – Hypernierenmikrofonkapsel
Im Aufbau ähnlich der CK 91, jedoch ist die Kapsel akustisch auf eine
gleichförmige Hypernieren-Charakteristik abgestimmt. Daraus resultiert
ein höherer Bündelungsgrad gegenüber der Nierenmikrofonkapsel.
Dies bietet Vorteile bei Mehrkanalaufnahmen durch bessere seitliche
Trennung bzw. in der Beschallung durch eine erhöhte Rückkopplungs-
sicherheit.
CK 94 – Achtermikrofonkapsel
Diese Mikrofonkapsel zeichnet sich durch eine besonders gute Schall-
ausblendung von der Seite aus und kann deshalb vorteilhaft bei Inter-
views oder Dramaaufnahmen eingesetzt werden. Eine weitere Anwen-
dungsmöglichkeit bietet sich durch die Verwendung eines zweiten
Mikrofons der Serie mit Nieren-, Hypernieren- oder Kugelcharakteristik,
um als M/S-Kombination eingesetzt zu werden.
CK 97-O – Miniatur-Kugelmikrofonkapsel
Ein sehr universell verwendbares Miniaturmikrofon kleinster Abmessun-
gen mit kugelförmiger Richtcharakteristik. Generell für Sprache, aber
auch zur akustischen Abnahme von Musikinstrumenten geeignet.
5
CK 97-C – Miniatur-Nierenmikrofonkapsel
Dieses Miniaturmikrofon ist überall dort einsetzbar, wo es darauf
ankommt, daß das Mikrofon sich möglichst unauffällig ins Aufnahme-
geschehen einfügt bzw. überhaupt nicht sichtbar sein soll. Trotzdem
sorgt die Richtcharakteristik des Mikrofons dafür, daß die Aufnahme frei
von überbetonter Räumlichkeit ist oder eine Beschallungsaufgabe mit
guter Rückkopplungssicherheit erfüllt werden kann.
CK 98 – kurze Richtrohrkapsel
Diese Richtrohrkapsel stellt einen guten Kompromiß zwischen Richt-
rohrlänge und erreichter Richtwirkung dar. Auf diese Weise ist die
Kapsel sehr gut für Tonaufnahmen bei Film und Fernsehen sowie für
Anwendungen auf der Bühne und im Freien geeignet. Weiters überall
dort, wo es auf deutliche Trennung einzelner Instrumente ohne zusätz-
liche akustische Trennwände ankommt.
B) Verwendung des Verlängerungskabelsets MK 90/3 + H 98
Dieser Zubehörteil ermöglicht es dem Toningenieur in Film- und Fern-
sehstudios oder Theatern, die relativ kleinen Mikrofonkapseln örtlich
getrennt von den wesentlich größeren Mikrofon-Vorverstärkern über
eine hochflexible Kabelverbindung einzusetzen. Einige Anwendungs-
beispiele sind als Anregung nachfolgend abgebildet.
C) Der Einsatz des übrigen Systemzubehörs ist aus den folgenden
Abbildungen erkennbar.
Mitgeliefertes Zubehör:
SA 40 Elastischer Stativanschluß
W90Schaumstoffwindschutz (nur bei C 391 B)
Empfohlenes Zubehör:
a) Systemzubehör:
A 91: Schwenkgelenk mit Schwenkbereich von ±90° von der Mikrofon-
achse
MK 90/3 + H 98: 3 m Adapterkabel einschließlich Stativanschluß/Auf-
hängevorrichtung
VR 91: 350 mm langes Verlängerungsrohr um alle Kapseln der Serie
vom Speiseteil/Ausgangsmodul absetzen zu können
VR 92: wie VR 91, jedoch mit kurzem Schwanenhalsstück und 1,2 m
lang
W 95: Ganzmetallwindschutz mit doppelter Schaumstoffauskleidung
für die Kapseln CK 91, CK 92 und CK 93
6
7
b) Zubehör aus dem allgemeinen Lieferprogramm:
B 18: Batteriespeisegerät zum Betrieb von einem Mikrofon
H 10: Ganzmetall-Stereoschiene mit verstellbarem Abstand zwischen
den Mikrofonen von 35 bis 78 mm
H 30: Elastische Halterung mit sehr guter Dämmung
H 38: Elastische Halterung zum Betrieb des Mikrofons auf Video- oder
Filmkameras
H 52: Stereo-Halterungsset zum optisch unauffälligen Stereobetrieb
zweier Kapseln des Systems in XY (Koinzidenz), M/S- oder ORTF-
Technik
N62E:Netzgerät zum Betrieb von 2 Mikrofonen
N66E:Netzgerät zum Betrieb von 6 Mikrofonen
SA 18/1 B: Ganzmetall-Stativanschluß für besonders stabile Klemmung
des Mikrofons
SA 38/H: Schwenkbarer Stativanschluß mit montierter elastischer
Halterung H 38
St 45: Kleines Tischstativ
St 46: Kleines Tischstativ zum Betrieb der abgesetzten Kapseln
St 305: Schweres Tischstativ mit rundem Sockel und Gummiauflage
zur Dämmung von Körperschall

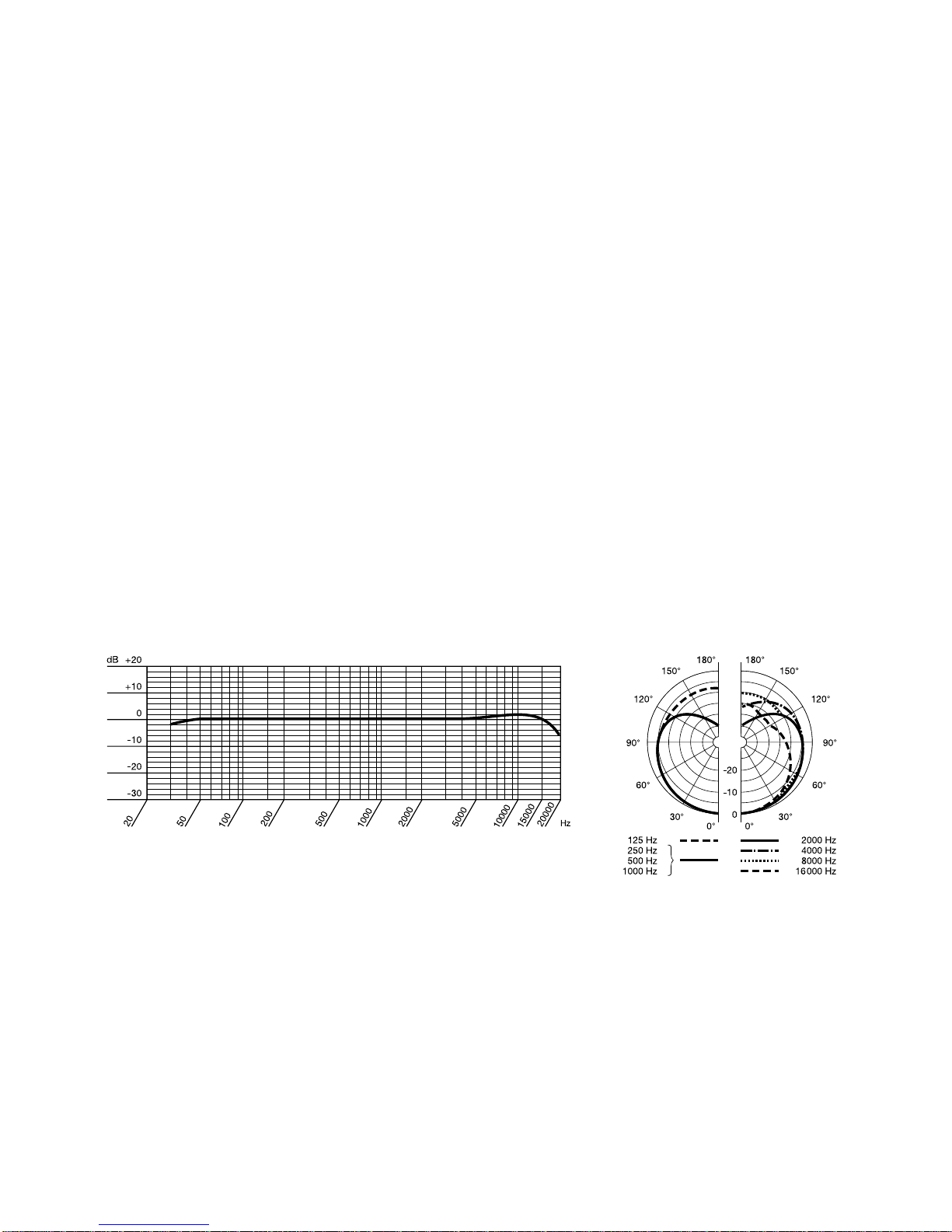

Frequenzkurve: Polardiagramm:
Speisetechnik:
Der Speiseteil/Ausgangsmodul kann aus Phantomspeisequellen nach
DIN 45596 gespeist werden. Diese Norm schreibt eine positive Span-
nung von 12, 24 oder 48 Volt an den NF-Leitungen gegen die Kabelab-
schirmung vor.
8
Folgende Anschlußschemata werden empfohlen:
1. Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei):
2. Schaltung mit Eingangsübertrager ohne Mittenanzapfung (erdfrei):
3. Sind die Verstärkereingänge geerdet oder keine Eingangsübertrager
vorhanden, müssen entweder Kondensatoren oder zusätzliche
Transformatoren in die NF-Leitungen eingefügt werden, um eine Be-
einträchtigung der Eingangsstufe durch Leckströme zu verhindern.
Diese Schaltung kann sehr einfach und relativ preisgünstig in fast
alle bestehenden Schaltungen nachträglich eingebaut werden und
erspart die Anschaffung von externen Speisegeräten.
Normwerte für Rv (oder 2 x Rv) sind:
+ UB Rv 2 x Rv
12 V ± 2 V 330 Ohm 680 Ohm
24 V ± 4 V 680 Ohm 1200 Ohm
48 V ± 4 V 3300 Ohm 6800 Ohm
9
Bemerkung:
Die Widerstände 2 x Rv sollten im Wert zumindest innerhalb von 0,5 %
Toleranz sein, damit die geforderten Symmetriebedingungen erfüllt
werden.
Reinigungshinweise:
Alle Oberflächen können von Zeit zu Zeit problemlos mit (Industrie-)-
Spiritus oder Alkohol gereinigt werden. Der Schaumstoffwindschutz
wird am besten mit einer milden Waschmittellösung gereinigt und ist
sofort nach dem Trocknen wieder einsatzbereit.
Technische Daten des C 391 B:
Elektrische Arbeitsweise: Kondensatormikrofon, selbst-
polarisiert
Akustische Arbeitsweise: Druckgradientenempfänger
Richtcharakteristik: Niere
Übertragungsbereich: 20–20.000 Hz ±2 dB von Sollkurve
Feld-Leerlaufübertragungsfaktor 10 mV/PaⳎ– 40 dBV bez. auf
(Empfindlichkeit) bei 1000 Hz: 1 V/Pa
Elektrische Impedanz: 200 Ohm
Empfohlene Lastimpendanz:
1000 Ohm
Ersatzgeräuschpegel nach
DIN 45405 (CCIR 468-2): 26 dB
Äquivalentschalldruckpegel
nach DIN 45412 (A-bew.): 17 dB-A
Geräuschpegelabstand
bez. auf 1 Pa (A-bew.): 77 dB
Grenzschalldruck: 80 PaⳎ132 dB für 1000 Hz,
2000 Ohm Lastimpedanz und 1 %
Klirrfaktor
250 PaⳎ142 dB mit 10 dB Vorab-
schwächung
Betriebstemperatur: –20° C bis +60° C
Relative Luftfeuchte: 99% (+20° C), 95% (+60° C)
Speisespannung: 9–52 Volt nach DIN 45596
Strombedarf: 2mA
Abmessungen: 19 mm x 147 mm
Gewicht: ca. 115 g netto
Gehäusematerial: Messing
10
Gehäuseoberfläche: matt-grau
Steckeranschluß: 3pol. XLR-Stecker
Steckerbeschaltung: nach IEC
Dieses Produkt entspricht der Norm EN 50 082-1
Übersicht des Gesamtsystems:
