BETRIEBSANLEITUNG
ROBOTER-RASENMÄHER
EasyMow 700
456785_a 01 | 2016
DE
EN
NL
FR
D
2 Roboter-Rasenmäher
Inhaltsverzeichnis
D ..................................................................................................................................7
EN ................................................................................................................................25
NL ................................................................................................................................42
FR ................................................................................................................................59
456785_a 3
XXXXXX_a/xx2011
XXXXXX_a/xx2011
1
10
11
12
9
6
4
5
7
1
2
3
8
3
5
2
4
6
7
1
2
12
13
D
4 Roboter-Rasenmäher
4
9
6
8
2
5
1
3
7
3
456785_a 5
230 V/50 Hz
Click
1
2
max. 10 cm
1
2
4
5
1
1 2
2
3
3
8
6 7
4 5
1
9
1
2
11
10
2
1
D
6 Roboter-Rasenmäher
min. 15cm
min. 30cm
ca. 1m
ca. 1m
min. 30cm
12
min.
1 m
min.
1 m
ca. 1 - 2 m
min. 15cm
30c
m
min.
1
14
13
1
4
3
2
5
6
7
1
2
34
Original-Betriebsanleitung
456785_a 7
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
Original-Betriebsanleitung.................................. 7
Technische Daten.............................................. 7
Gerät auspacken................................................8
Lieferumfang.......................................................8
Zu diesem Handbuch.........................................8
Produktbeschreibung..........................................9
Bestimmungsgemäße Verwendung................... 9
Möglicher Fehlgebrauch.....................................9
Sicherheitshinweise............................................9
Sicherheits- und Schutzeinrichtungen..............10
Produktübersicht...............................................10
Funktionsbeschreibung.................................... 10
Sensoren.......................................................... 10
Transformator...................................................11

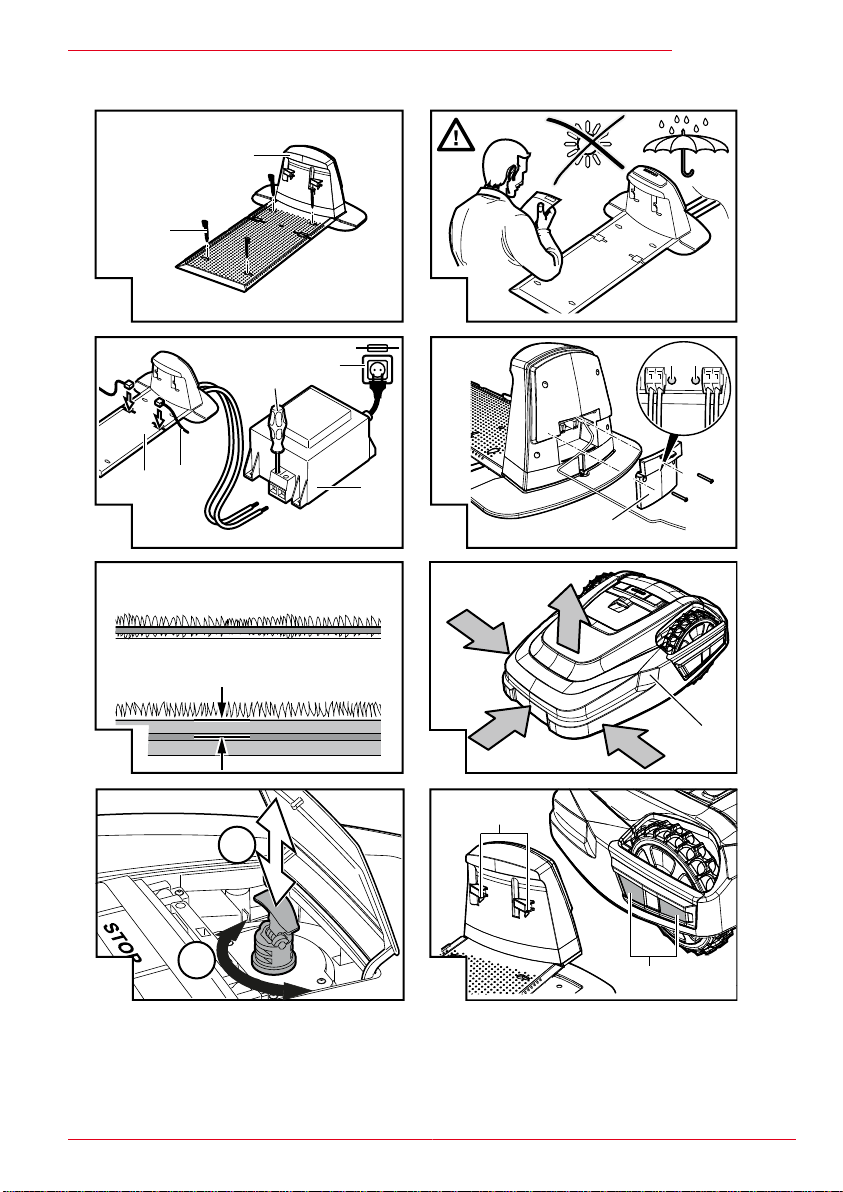

Montage............................................................11

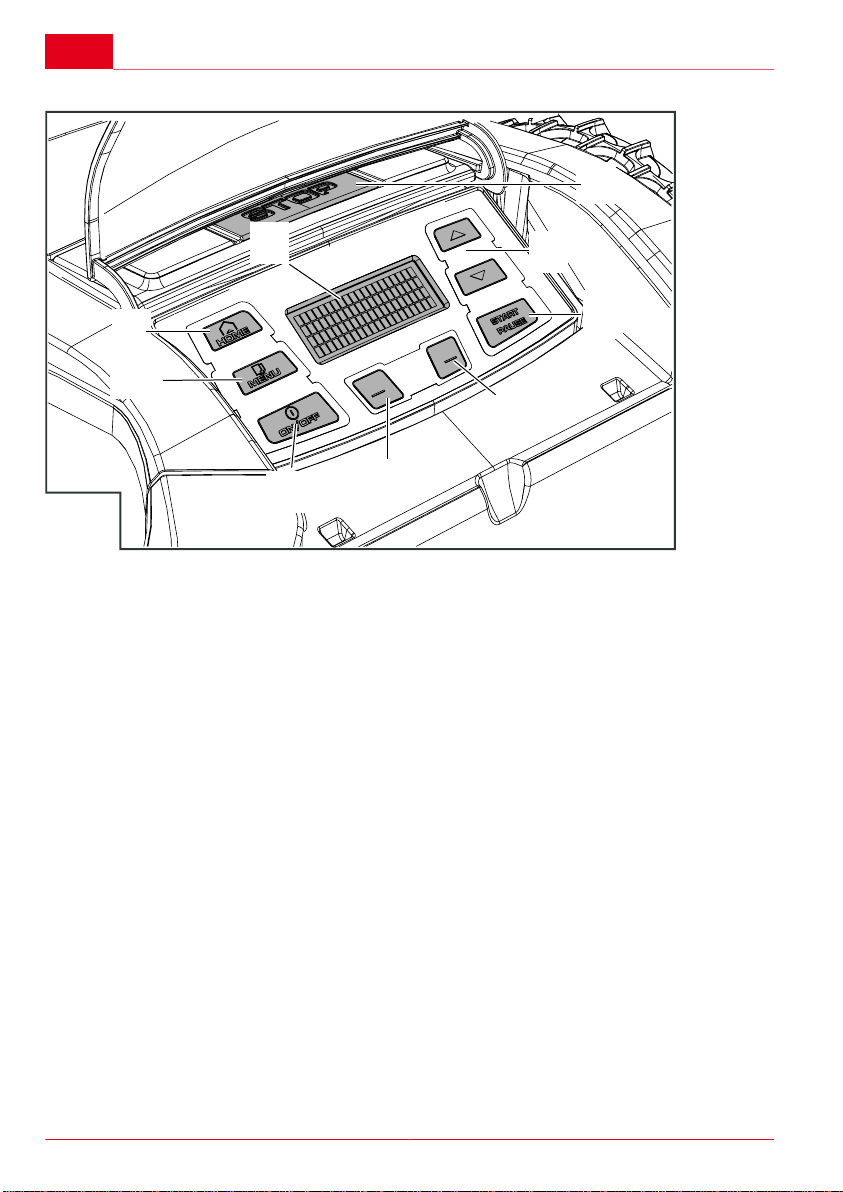

Bedienpaneel....................................................13
PIN- und PUK-Code.........................................13
Inbetriebnahme.................................................14
Übersicht Hauptmenü...................................... 15
Programmmenü................................................15
Einstiegspunkte einstellen................................16
Einstellmenü.....................................................17
Informationsmenü.............................................17
Tipps zum Mähen............................................ 17
Schnitthöhe einstellen...................................... 18
Akku..................................................................18
Wartung............................................................19
Reparatur..........................................................20
Hilfe bei Störungen.......................................... 20
Garantie............................................................23
EG-Konformitätserklärung................................24
EasyMow 700...................................................79
TECHNISCHE DATEN
Daten Roboter-Rasenmäher
Länge / Breite / Höhe in mm 600 / 490 / 245
Gewicht in kg ca. 8
Mähsystem elektrisch mit 2 Schneid-
messern
Motor Schneidmesser U/min 3400
Schnitthöhen in mm 30 - 60
Central
Schnitthöhenverstellung 5-stufig 6 mm pro Stufe
Schnittbreite in mm 280
Max. zu mähende Fläche in m2ca. 700
35%
Max. Neigungswinkel der Rasenfläche in % 35
Abstand Begrenzungskabel zu Grenzlinie (Wand/Hecke) in cm ca. 15
DGerät auspacken
8 Roboter-Rasenmäher
Daten Basisstation/Transformator
Anschlussspannung Basisstation 230 V 16 A 50 HZ
Sekundärspannung/Strom/Leistung 27 V AC / 2,2 A / 60 VA
Geräusch-Emissionen
Lautstärke gemessen in dB(A) / Lautstärke garantiert in dB(A) LWA = 63 / 65 (K = 1,9)
Akku
Spannung V 18,5
Kapazität Ah 2,2
18 V
Energie Wh 41,6
GERÄT AUSPACKEN
Packen Sie Gerät und seine Komponen-
ten vorsichtig aus und überprüfen Sie alles
auf Transportschäden. Informieren Sie bei
Transportschäden gemäß den Garantiebe-
stimmungen sofort Ihren Fachhändler, Tech-
niker oder Servicepartner.
Für den Fall, dass das Gerät weiter verschickt
wird, Originalverpackung und Begleitpapiere
aufbewahren.
LIEFERUMFANG

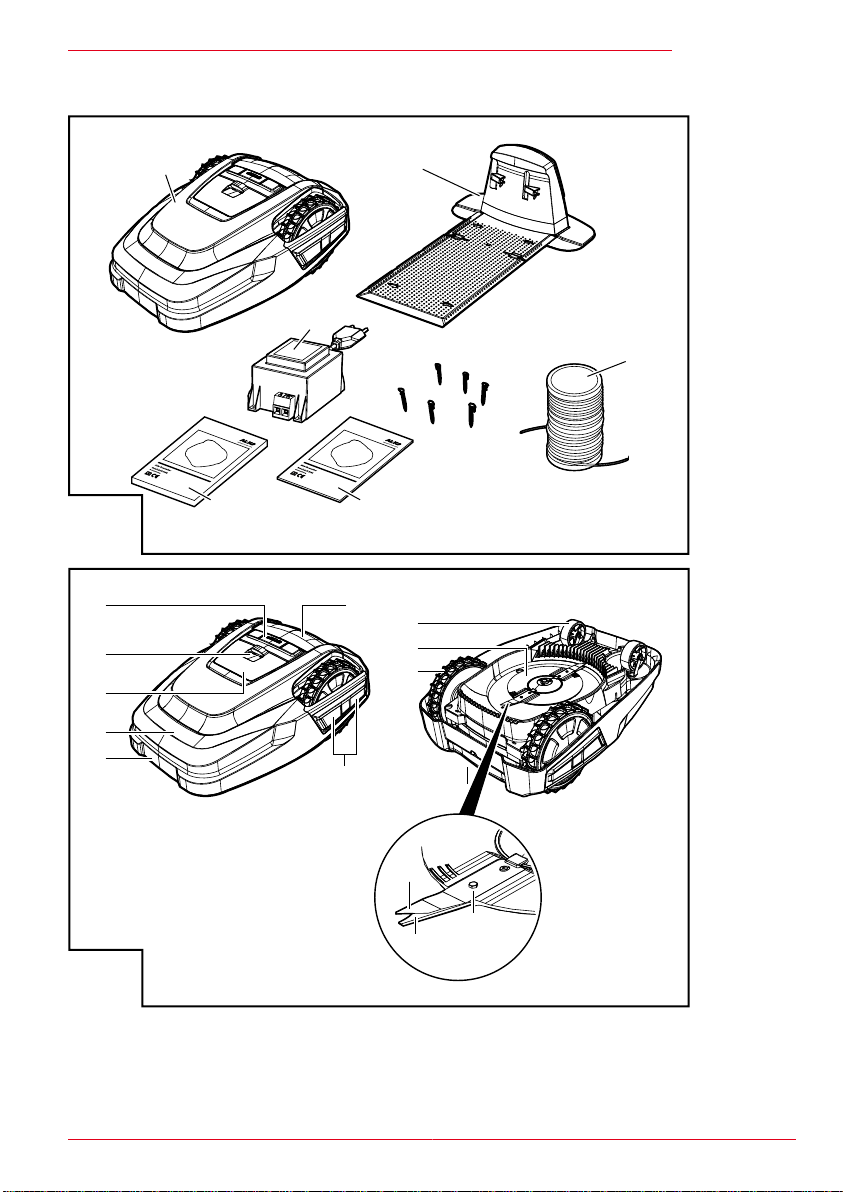

Lieferumfang (1)
(1/1) Roboter-Rasenmäher
(1/2) Basisstation
(1/3) Transformator
(1/4) Begrenzungskabel (100 m)
(1/5) Rasennägel (100 Stk.)
(1/6) Betriebsanleitung
(1/7) Kurzanleitung
ZU DIESEM HANDBUCH
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
HINWEIS
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
Entsorgung
Ausgediente Geräte, Batterien oder
Akkus nicht über den Hausmüll ent-
sorgen!
Verpackung, Gerät und Zubehör sind aus
recyclingfähigen Materialien hergestellt
und entsprechend zu entsorgen.
Entsorgung gemäß örtlicher Vorschriften.
Produktbeschreibung
456785_a 9
Zur Entsorgung bestehen folgende Möglichkei-
ten:
Durch den Fachhandel.
Über eine mit dem CCR-Zeichen gekenn-
zeichnete Rücknahmestation.
Akku nur im entladenen Zustand entsorgen.
Der Benutzer ist zur Rückgabe des Akkus
verpflichtet. Dieser kann bei einem Fach-
händler oder Servicepartner unentgeltlich ab-
gegeben werden.
PRODUKTBESCHREIBUNG
Diese Dokumentation beschreibt einen vollauto-
matischen, akkubetriebenen Rasenmäher.

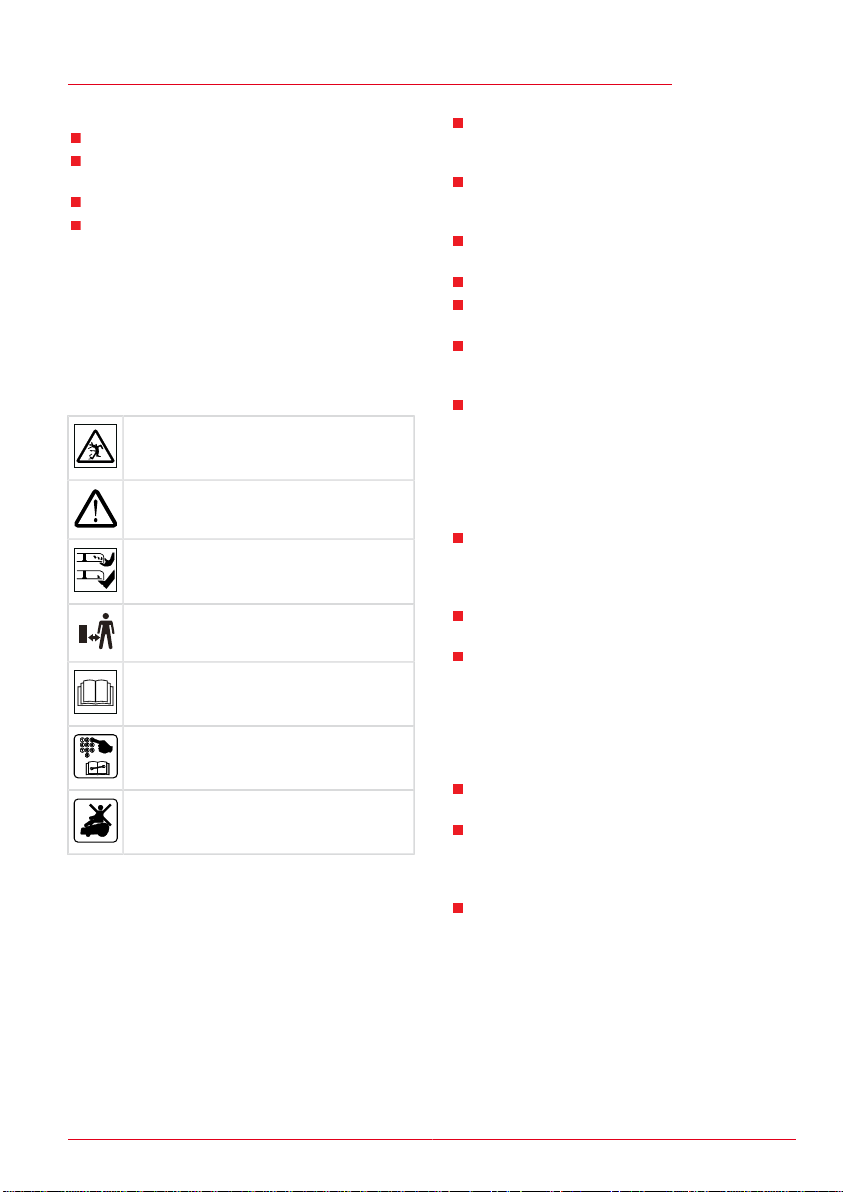

Symbole am Gerät
Dritte aus dem Gefahrenbereich fern-
halten!
Achtung! Besondere Vorsicht bei der
Handhabung.
Hände und Füße vom Schneidwerk
fernhalten!
Abstand zum Gefahrenbereich halten.
Vor Inbetriebnahme Gebrauchsanlei-
tung lesen!
Vor Mähbeginn Pin-Code eingeben!
Nicht auf Rasenmäher mitfahren!
BESTIMMUNGSGEMÄßE
VERWENDUNG
Dieses Gerät ist zum Mähen eines Rasenbo-
dens im privaten Bereich bestimmt. Eine andere
oder darüber hinausgehende Verwendung, gilt
als nicht bestimmungsgemäß.
MÖGLICHER FEHLGEBRAUCH
Dieses Gerät ist nicht zur Verwendung in öffent-
lichen Anlagen, Parks, Sportstätten sowie in der
Land- und Forstwirtschaft geeignet.
SICHERHEITSHINWEISE
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Beschädigte Teile, Trafo und Akkus durch
Fachhändler, Techniker oder Servicepartner
ersetzen oder instand setzen lassen.
Der Benutzer ist für Unfälle mit anderen Per-
sonen und deren Eigentum verantwortlich.
Dritte aus dem Gefahrenbereich fernhalten.
Gerät nur in technisch einwandfreiem Zu-
stand benutzen.
Kinder oder andere Personen, die die Be-
triebsanleitung nicht kennen, dürfen das Ge-
rät nicht benutzen und nicht damit spielen.
Personen mit verminderten physischen, sen-
sorischen oder geistigen Fähigkeiten oder
Personen mit unzureichendem Wissen oder
Erfahrung dürfen das Gerät nicht benutzen,
außer sie werden von einer für sie verant-
wortlichen Person beaufsichtigt oder angelei-
tet.
Während des Betriebs sicherstellen, dass
sich Kinder nicht unbeaufsichtigt in der Nähe
des Gerätes aufhalten oder mit dem Gerät
spielen.
Körper und Kleidung vom Schneidewerk
fernhalten.
Stellen Sie sicher, dass sich keine Äste, St-
eine oder andere Gegenstände (z.B. Gar-
ten-Utensilien oder Spielzeuge) auf dem Ra-
sen befinden, die beim Überfahren mit dem
Roboter-Rasenmäher dessen Schneidemes-
ser beschädigt oder durch diese beschägigt
werden können.
Roboter-Rasenmäher und Rasensprenger
nie gleichzeitig betreiben.
Beschädigte Anschlussleitung nicht mit der
Stromversorgung verbinden. Berührung der
blanken Leitung aktiver Teile kann zu Strom-
schlägen führen.
Verlängerungskabel von gefährlichen, be-
weglichen Teilen (wie Rasenmäher) fernhal-
ten.
DSicherheitshinweise
10 Roboter-Rasenmäher
HINWEIS
Ist die Zuleitung beschädigt oder verhed-
dert sich beim Gebrauch, gehen sie wie
folgt vor:
Trennen Sie die Zuleitung vom Netz
(Falls nicht möglich, schalten sie die
Sicherung des Anschlusses aus)
Ist die Zuleitung beschädigt, suchen
sie eine Fachwerkstatt auf
hat sich die Zuleitung verheddert,
überprüfen Sie die Leitung auf Be-
schädigungen. Falls die Leitung un-
beschädigt ist, sorgen sie dafür,
dass das Kabel gerade ist und ohne
Schleifen und Knoten weiter ver-
wendet werden kann.
WARNUNG!
Das Nichtbefolgen dieser Sicherheits-
hinweise, kann zu Personen- und/oder
Sachschäden führen!
HINWEIS
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
SICHERHEITS- UND
SCHUTZEINRICHTUNGEN
Sicherheitseinrichtungen dürfen nicht um-
gangen, manipuliert oder entfernt werden.
Nichtbeachtung kann die eigene Gesundheit
und die anderer Personen gefährden.
Zuleitungskabel der Basisstation auf Beschä-
digungen überprüfen.
Zur Vermeidung eines unbeabsichtigten bzw.
unbefugten Einschaltens ist der Roboter-Ra-
senmäher durch einen PINCode geschützt.
Hände und Füße nicht in die Nähe rotierender
Teile bringen. Stillstand des Schneidmessers
abwarten!
Der Roboter-Rasenmäher ist mit einem Si-
cherheitssensor ausgerüstet. Beim Anheben
des Geräts werden Motor und Schneidmes-
ser innerhalb von 2 Sekunden gestoppt.
Nach Kontakt mit einem größeren Hinder-
nis fährt der Roboter-Rasenmäher zurück,
stoppt und ändert seine Fahrtrichtung.
Gerät und Basisstation regelmäßig auf Be-
schädigungen überprüfen.
Beschädigte Geräte und Basisstation nicht
benutzen.
PRODUKTÜBERSICHT
Die Produktübersicht (2) gibt einen Überblick über
das Gerät.
2-1 Bedienpaneel (unter Abdeckklappe)
2-2 Ladekontakte
2-3 Bumper
2-4 Gehäuse
2-5 Abdeckplatte (Klappe für Höhenverstel-
lung)
2-6 Höhenverstellung innenliegend
2-7 STOP-Taste
2-8 Vordere Rollen (Lenkbar)
2-9 Messerteller
2-10 Antriebsräder
2-11 Schneidmesser
2-12 Räummesser
FUNKTIONSBESCHREIBUNG
Der Roboter-Rasenmäher ist ein vollautoma-
tischer, akkubetriebener Rasenmäher, der
sich frei in einem abgesteckten Mähbereich
bewegt.
Der Mähbereich wird durch ein Begrenzungs-
kabel abgesteckt, das mit der Basisstation
verbunden ist.
Zum Aufladen des Akkus fährt der Robo-
ter-Rasenmäher am Begrenzungskabel ent-
lang in die Basisstation.
Für den Mähbetrieb sind werksseitig Mähpro-
gramme installiert, die auch die Flächen- und
Randmähfunktion beinhalten. Diese Mähpro-
gramme können verändert werden.
Durch die besondere Anordnung der Mes-
ser wird das geschnittene Gras nicht gesam-
melt, sondern bleibt auf dem Rasen zwischen
den Grashalmen liegen und erzeugt so einen
Mulch- bzw. Düngeeffekt.
SENSOREN
Der Roboter-Rasenmäher ist mit verschiedenen
Sicherheitssensoren (9) ausgestattet.
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali AL-KO Taglia erba
AL-KO
AL-KO Comfort 220 I Manuale utente
AL-KO
AL-KO 161 VB-2 Manuale utente
AL-KO
AL-KO 3.22 SE Manuale utente
AL-KO
AL-KO 32.5 VE Basic Care Classic Manuale utente
AL-KO
AL-KO Powerline 5200BRV Manuale utente
AL-KO
AL-KO COMBI-CARE 36 E comfort Istruzioni per l'uso e l'installazione
AL-KO
AL-KO COMFORT 38.5 Li Istruzioni per l'uso e l'installazione
AL-KO
AL-KO Classic Series Manuale utente
AL-KO
AL-KO Soft Touch Comfort 28 Manuale utente
AL-KO
AL-KO SOLO 4237 Li SP Istruzioni per l'uso e l'installazione
AL-KO
AL-KO 4731SP-A Manuale utente
AL-KO
AL-KO Comfort 32 VLE COMBI CARE Manuale utente
AL-KO
AL-KO 5351VS-B Manuale utente
AL-KO
AL-KO Brill T 95-13 H Manuale utente
AL-KO
AL-KO Classic 3.2E Manuale utente
AL-KO
AL-KO T17.5-102 Hydro Manuale utente
AL-KO
AL-KO Classic Series Manuale utente
AL-KO
AL-KO Soft Touch 2.8 HM Classic Manuale utente
AL-KO
AL-KO Silver 34 E Comfort Manuale utente
AL-KO
AL-KO Comfort 34 Li Manuale utente
Manuali Taglia erba popolari di altre marche
TALEN TOOLS
TALEN TOOLS AVR HGM30 Manuale utente
DEWEZE
DEWEZE ATM-725 Manuale operativo
Weed Eater
Weed Eater 180083 Manuale utente
Husqvarna
Husqvarna Poulan Pro PP185A42 Manuale utente
Better Outdoor Products
Better Outdoor Products Quick Series Manuale utente
Cub Cadet
Cub Cadet 23HP Z-Force 60 Manuale operativo
