CB RADIO

Service Manual AE 6690

Downloaded from www.cbradio.nl

|-------------------------------------------------------------------------------|

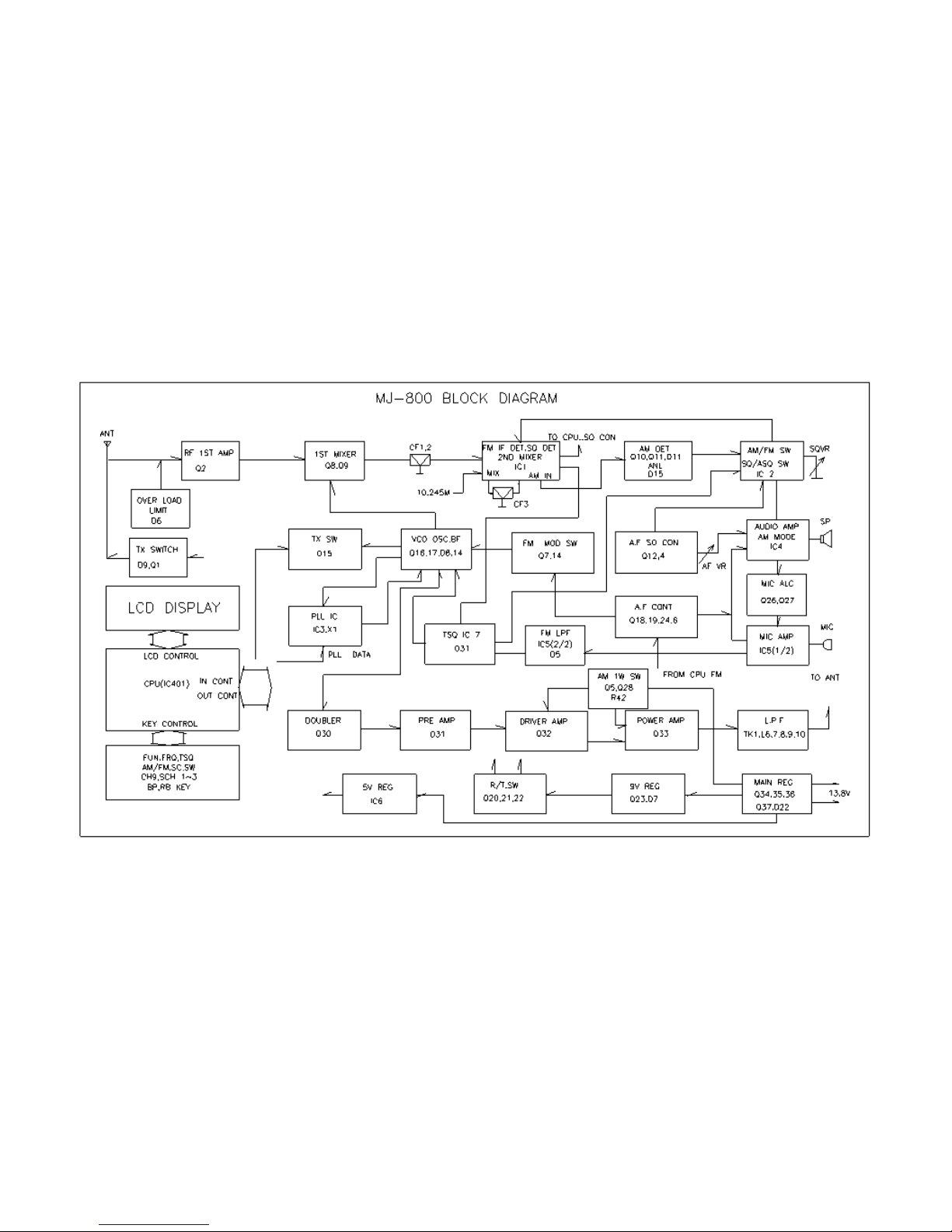

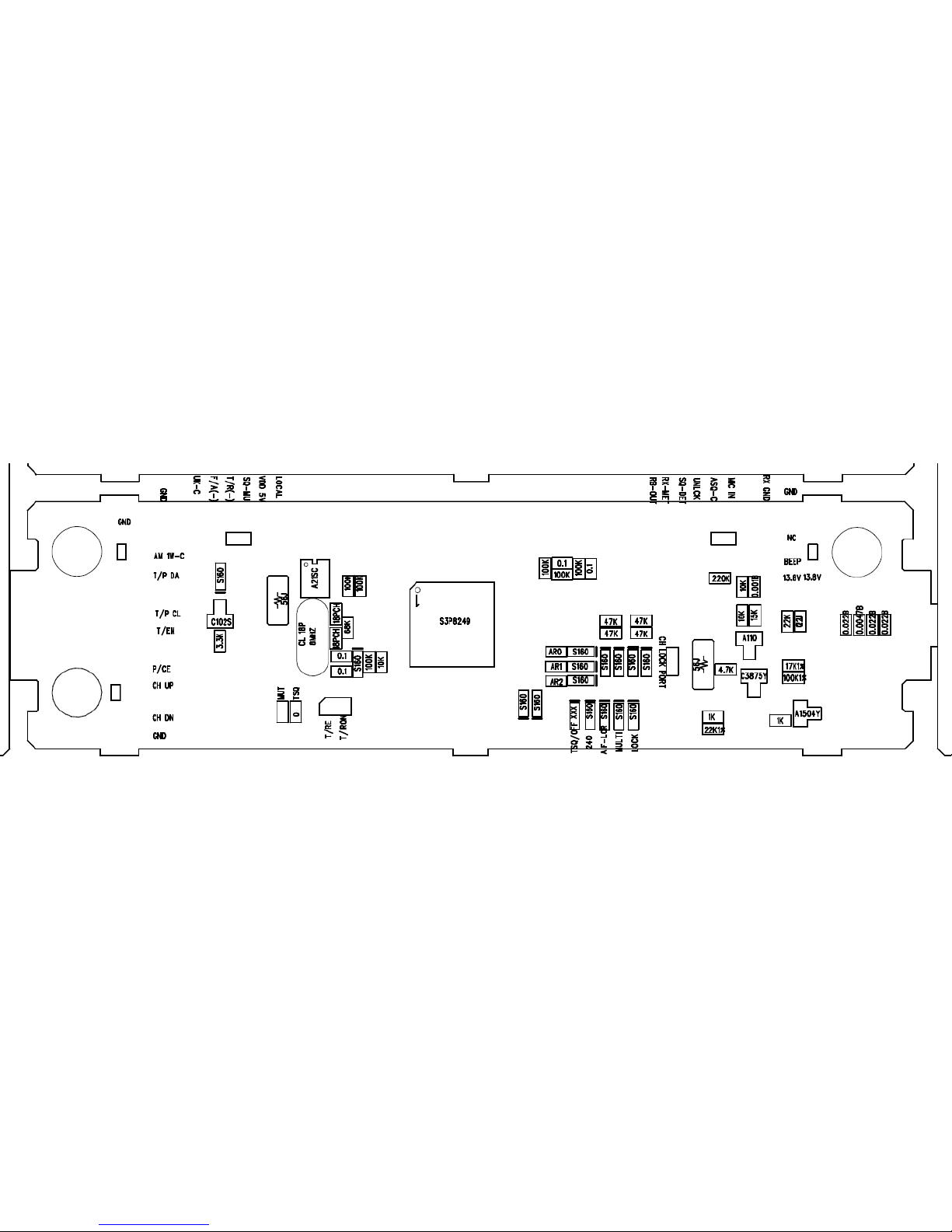

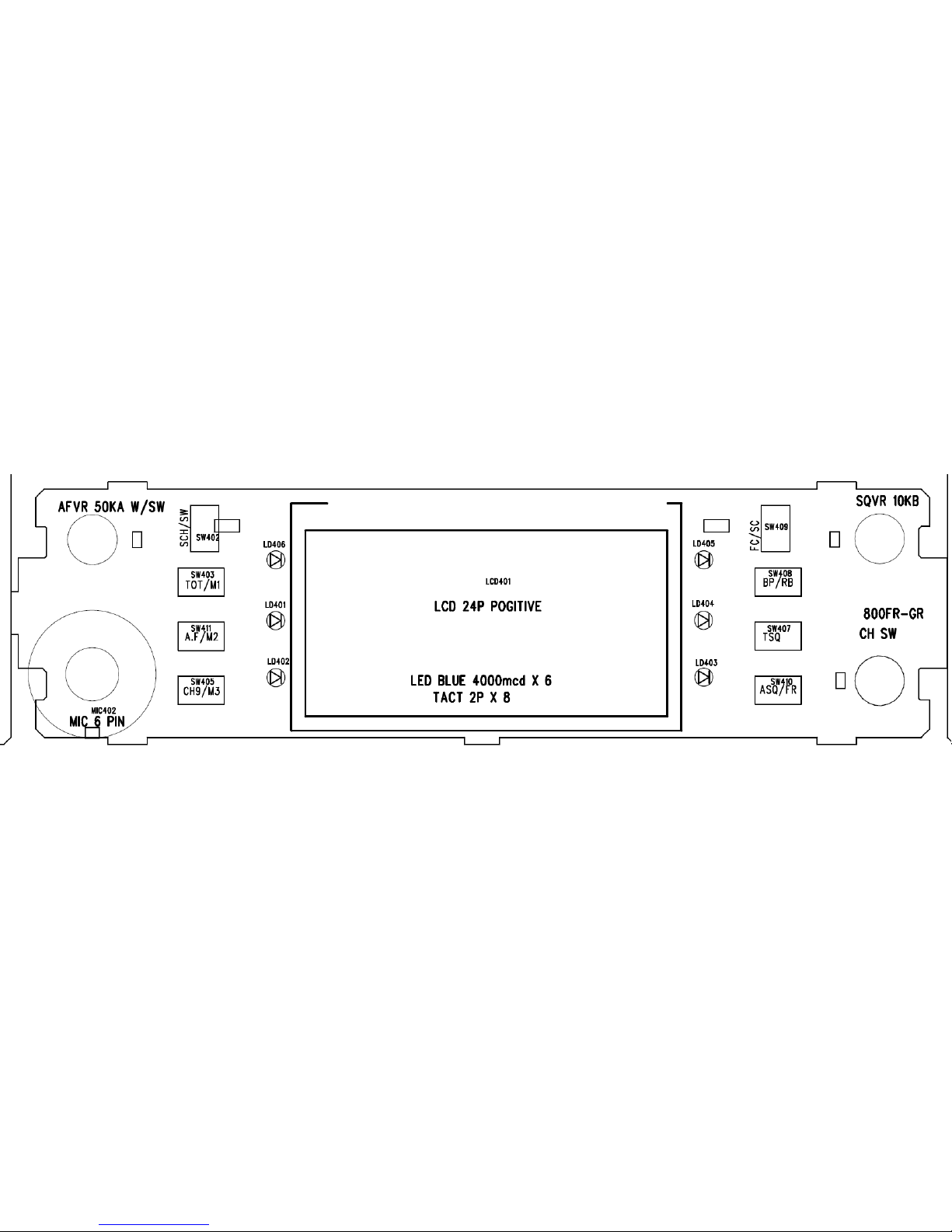

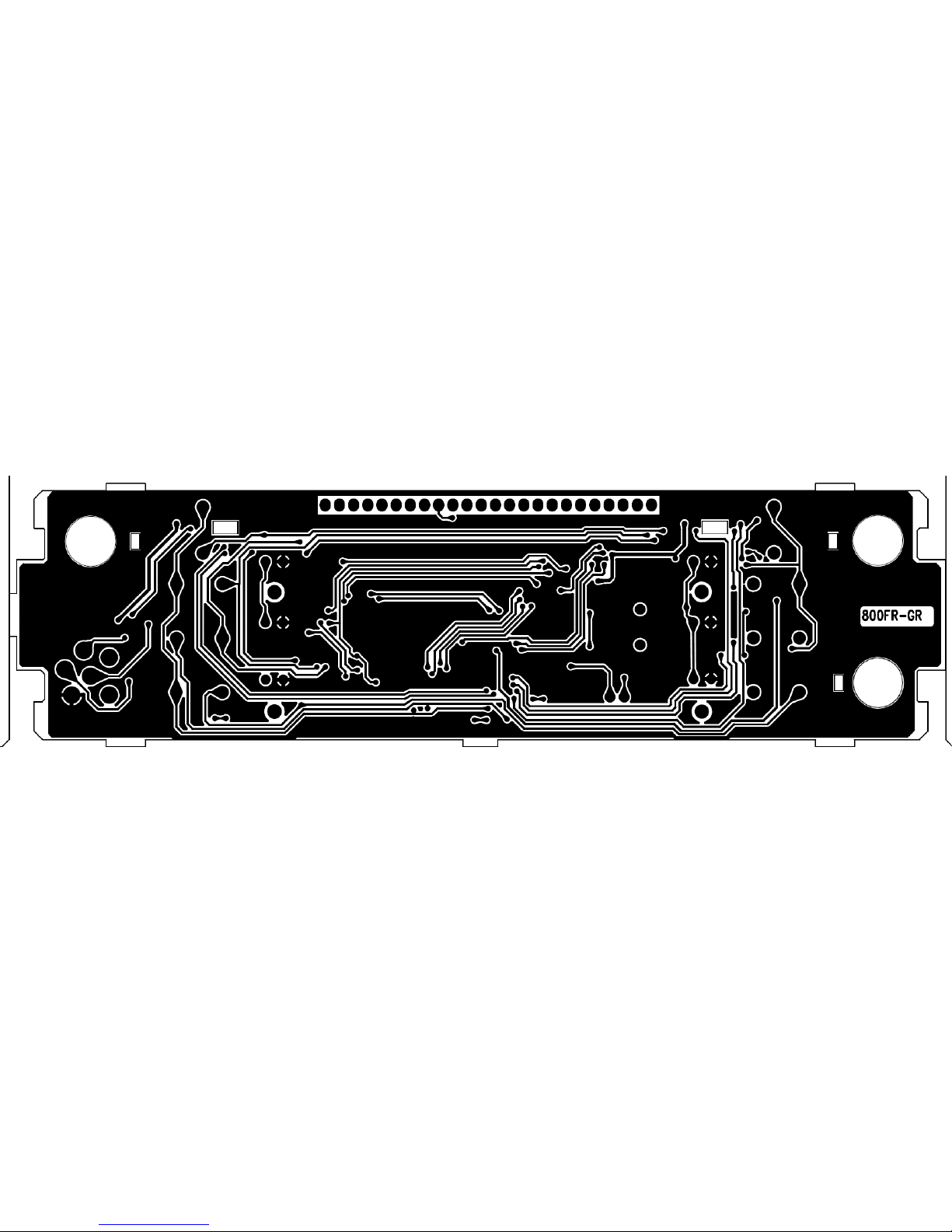

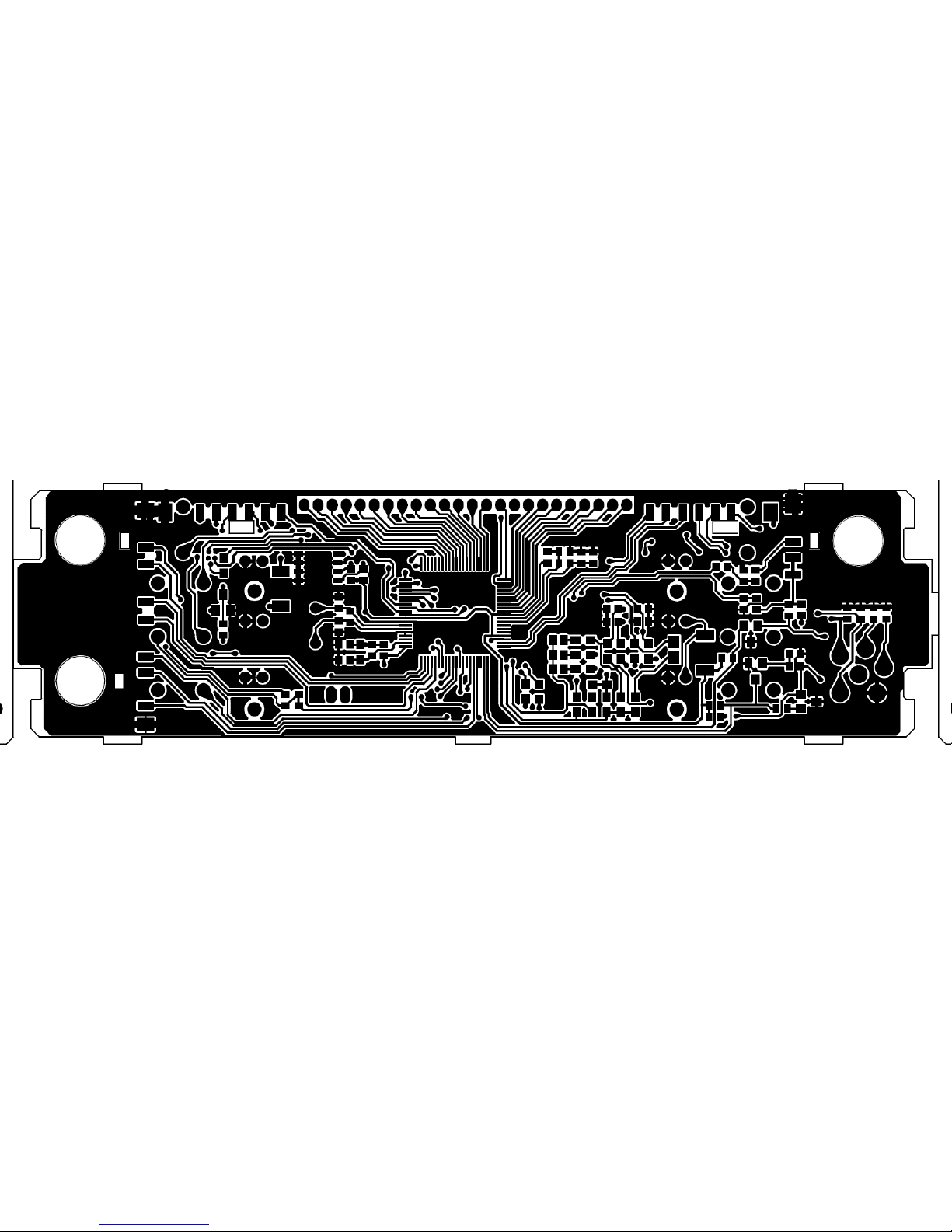

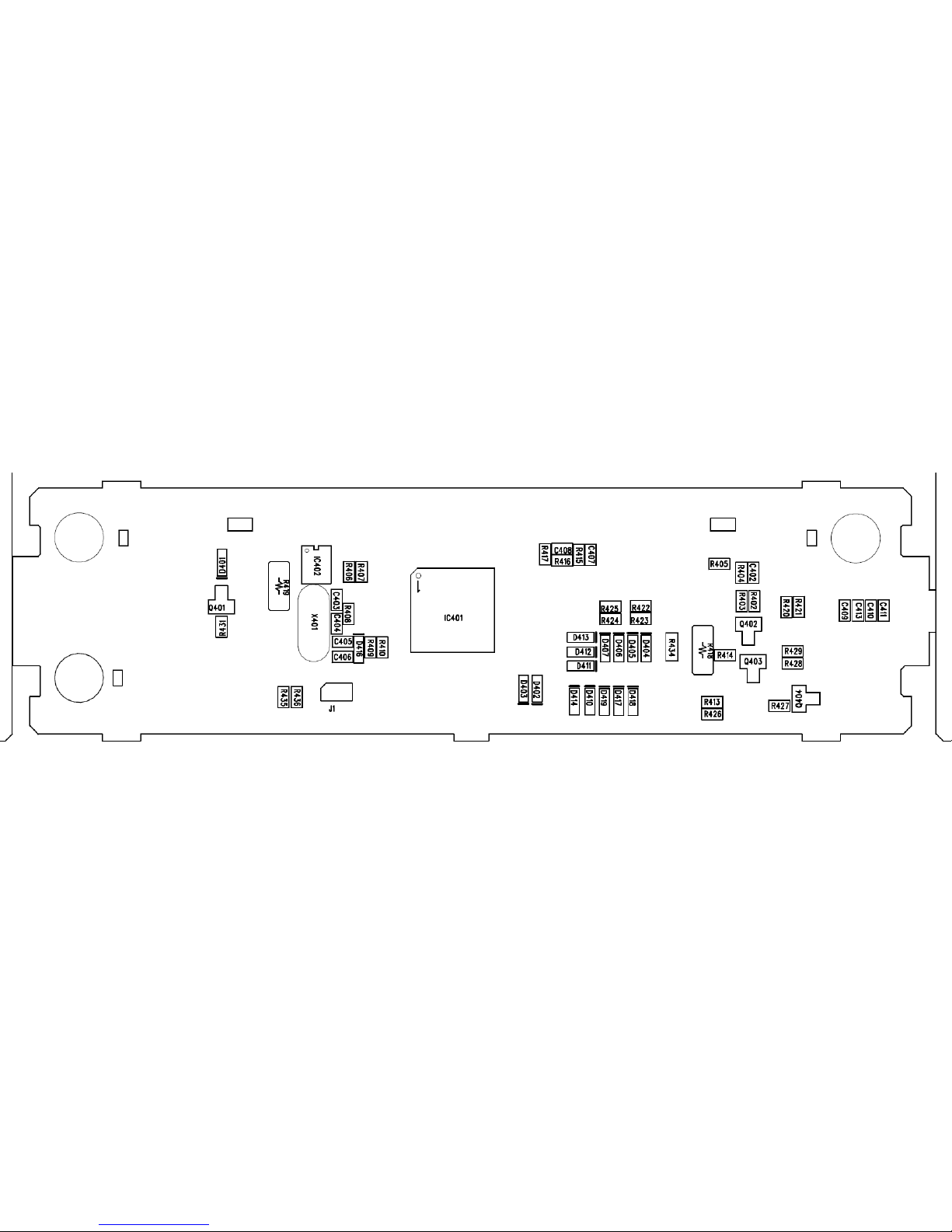

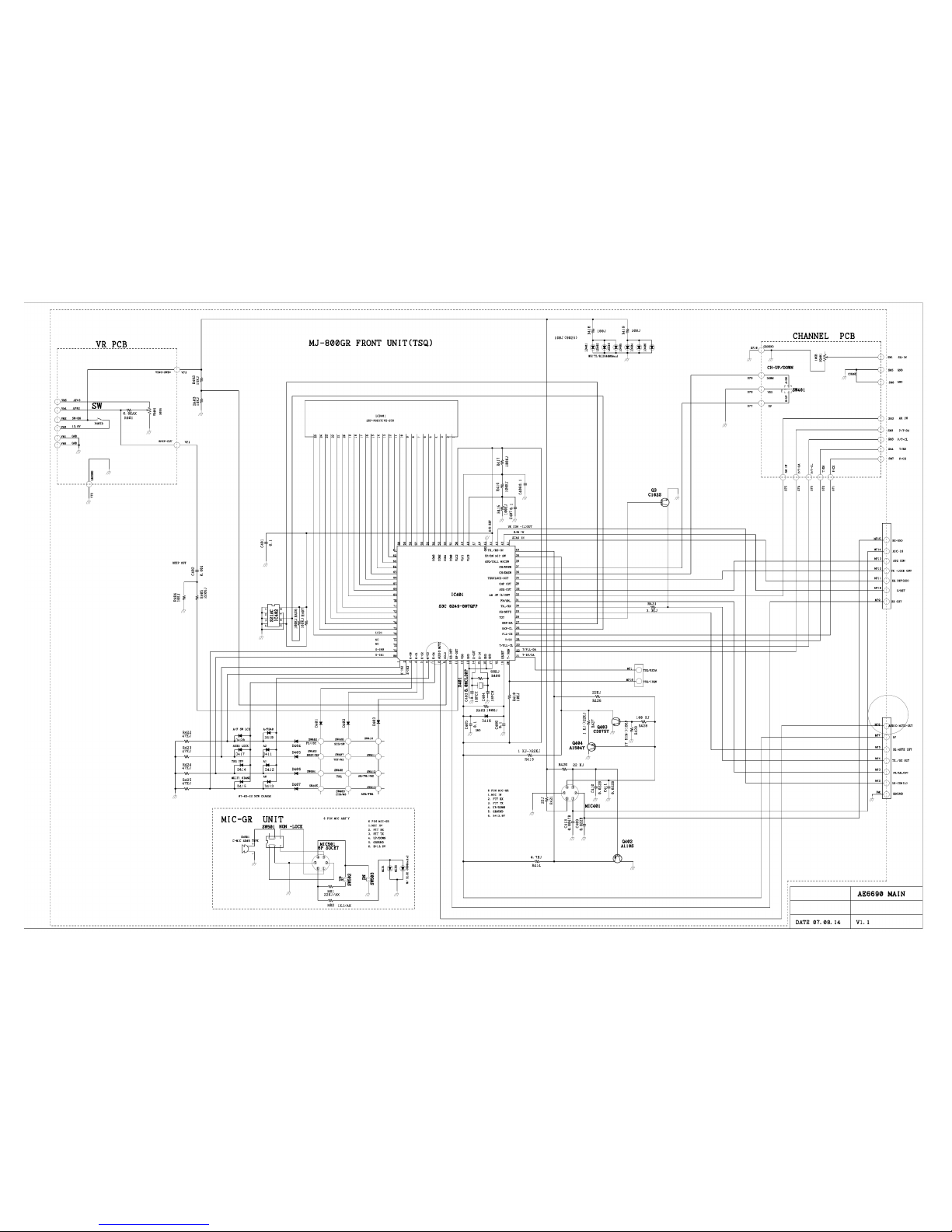

|AE 6690 FRONT, VRMICPART LIST2007.06.05 |

|-------------------------------------------------------------------------------|

|Item|Qty|Reference|Part Name|Manufacturer|Description |

|----+----+---------+--------------+--------------+-----------------------------|

|1|1|C402 |C-SMD,0.001B|||

|2|1|C413 |C-SMD,0.0047B|||

|3|3|C409-411 |C-SMD,0.022B|||

|4|5|C401 |C-SMD,0.1B|||

|||C405-408 ||||

|5|2|C403-404 |C-SMD,18PCH |||

|6|16 |D401-407 |D-A,KDS160 |||

|||D410-417 ||||

|||D420 ||||

|7|1|IC401 |IC80TFP,S3C ||CPU|

||||8249-80TQFP|||

|8|1|IC402 |ICP08,S21AC||EEPROM|

|9|1|LCD401 |LCD25PA ||MJ-800 |

|10 |6|LD401-406|3PIE,BLUE|||

|11 |1|MIC401 |6PCONNECTOR|||

|12 |1|MIC501 |MIC-C,6PSOCET||MICASSY |

|13 |1|DY501 |MIC-D6,||MICASSY |

||||150/30PIE|||

|14 |2|R413 R427|R-SMD,1KJ |||

|15 |1|R428 |R-SMD,100 K1% |||

|16 |2|R418-419 |R-SMD,|||

||||56J(5025)|||

|17 |6|R406-407 |R-SMD,100KJ |||

|||R409 ||||

|||R415-417 ||||

|18 |3|R403-404 |R-SMD,10KJ |||

|||R410 ||||

|19 |1|R402 |R-SMD,15KJ |||

|20 |1|R429 |R-SMD,16.9K1% |||

|21 |1|R420 |R-SMD,22 KJ |||

|22 |1|R405 |R-SMD,220KJ |||

|23 |1|R421 |R-SMD,22J|||

|24 |1|R426 |R-SMD,22K1% |||

|25 |1|MR1 |BULK,22KJ/AX ||MICASSY |

|26 |1|R431 |R-SMD,3.3KJ |||

|27 |1|R414 |R-SMD,4.7KJ |||

|28 |4|R422-425 |R-SMD,47KJ |||

|29 |1|R401 |BULK,6.8KAX ||VRASSY |

|30 |1|R408 |R-SMD,68KJ |||

|31 |1|VRPCB|FR-4(PRO-7H)||VRASSY |

|32 |1|SW501 |SW-6A,NON||MICASSY |

||||-LOCK|||

|33 |1|SW503 |TACT-4P,DN ||MICASSY |

|34 |1|SW502 |TACT–4P,UP||MICASSY |

|35 |1|SW401 |SW-ENCD,||VRASSY |

||||CH-UP/DOWN|||

|36 |1|SW412 |TACT,AM/FM//M2|||

|37 |1|SW413 |TACT,ASQ/FRQ|||

|38 |1|SW403 |TACT,BEEP/RB|||

|39 ||||||

|40 |1|SW409 |TACT,CH9/M3|||

|41 ||||||

|42 |1|SW402 |TACT,FC//SC|||

|43 ||||||

|44 ||||||

|||||||

|45 |1|SW406 |TACT,SCH/SW|||

|46 |1|SW407 |TACT,TOT/M1|||

|47 |1|SW408 |TACT,TSQ|||

|49 |1|MICPCB|FR-4||MJ-300MIC-GRPCB|

|50 |1|FRONT PCB| FR-4||MJ-800FR-GRPCB|
